Rury wentylacyjne - wielkość ma znaczenie

Z reguły przy samodzielnym projektowaniu systemu wentylacji ludzie nie lubią szczególnie komplikować zadania i wybierać rozmiarów, które są wywoływane losowo. Zwykle nie ma to wpływu na średnicę z marginesem i pracę wentylacji, ale to podejście nie jest przeznaczone dla inżynierów. Nie będzie zbyteczne, aby wiedzieć, jak prawidłowo wybrać przewody wentylacyjne.

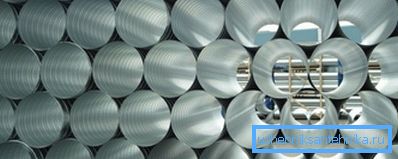

Rury wentylacyjne

Jaka powinna być rura wentylacyjna

Wentylacja w porównaniu z innymi systemami, na przykład, dostarczanie wody nie będzie powodować znacznych obciążeń podczas pracy, co oznacza, że ​​nie ma potrzeby stosowania znacznej grubości metalu. Dlatego pierwsze wymaganie dotyczące kanału metalowego można nazwać małą grubością ścianki.

Drugi ważny parametr uważa się za odporność na korozję. Jednak poziom wilgotności powietrza przechodzącego przez kanały jest wystarczająco wysoki, aby metal nie był pokryty warstwą rdzy w ciągu 6-12 miesięcy.

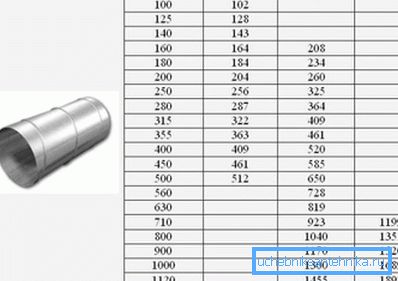

Rury ocynkowane są używane do wentylacji.

Najważniejszą cechą jest średnica, która bezpośrednio wpływa na sprawność systemu wentylacyjnego. Rura wentylacyjna 120 mm ma przekrój 113,04 cm2, średnica, na przykład, 75 mm - tylko 44,15 cm2. Oczywiste jest, że jeśli obszary przekroju różnią się o 2,56 razy, wówczas będą w stanie pominąć różne objętości powietrza na jednostkę czasu (przy równym natężeniu przepływu).

Ramy prawne

Główny wskaźnik stosowany przy doborze średnicy kanału można uznać za przepływ powietrza w jednostce czasu. W SNiP 41-01-2003 główne wymagania dla systemu wentylacyjnego są rejestrowane zarówno pod względem wydajności, jak i wymiarów geometrycznych.

Na przykład, zgodnie z tym standardem dla lokali mieszkalnych, przepływ powietrza powinien wynosić (dla 1 osoby):

  • do pomieszczeń o powierzchni większej niż 20 m2 - albo 30 m3/ godzinę lub nie mniej niż 0,35 wymiany powietrza, obliczone na podstawie całkowitej objętości mieszkania. Wreszcie, w obliczeniach przyjęto większą wartość;
  • jeżeli powierzchnia pomieszczenia nie przekracza 20 m2, wymianę powietrza można po prostu przyjąć na podstawie średniej wartości wynoszącej 3 m3/ godzina na 1 m2 kwadratowy

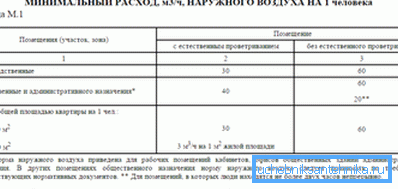

Regulacyjne wartości wymiany powietrza

Oznacza to, że przez średniej wielkości pokój (19-20 m2) na godzinę wentylacja powinna zapewniać cyrkulację około 60 m3. Niewielki rozmiar, na przykład, rura wentylacyjna o średnicy 75 mm po prostu nie poradzi sobie z tym zadaniem.

Zwróć uwagę! Teoretycznie możliwe jest zwiększenie objętości dostarczanego powietrza nawet poprzez niewielki przekrój, wystarczy zainstalować mocny wentylator. Ale to doprowadzi do dużego zwiększenia prędkości. Jest mało prawdopodobne, że mieszkanie wymaga przeciągów i wycie wiatru w wentylacji.

Ten sam standard (SNiP 41-01-2003) zawiera pewne wymagania dotyczące wielkości rurociągu.

Jeśli chodzi o kanały profilowe, to musisz nawigować po większej stronie:

  • o wielkości do 250 mm, grubość ściany powinna wynosić 0,5 mm;
  • ze wzrostem rozmiarów do 1250 - 2000 mm grubość ścianki wzrasta do 0,9 mm;
  • jeżeli rozmiar większego boku przekracza 2000 mm, wówczas potrzebne są dodatkowe obliczenia, aby uzasadnić grubość metalu.
Na zdjęciu - zwykła rura wentylacyjna

Jeżeli ograniczenia i części okrągłych kanałów wentylacyjnych:

  • na przykład okrągłe kanały wentylacyjne o średnicy mniejszej niż 200 mm mogą być stosowane tylko wtedy, gdy grubość ścianki nie przekracza 0,5 mm. Nawet jeśli rura wentylacyjna o grubości 160 mm będzie miała grubość ściany 0,6 mm, ściśle według normy, musi być wymieniona. W prywatnym budownictwie oczywiście nie ma takich sztywnych ograniczeń;
  • ale w przypadku dużej średnicy (od 1800 do 2000 mm) grubość stali można zwiększyć do 1,4 mm. Jest to konieczne, aby kanał nie wygiął się pod własnym ciężarem.

Wybór kanału powietrznego

Przy określaniu wymiarów przekroju konieczne jest uwzględnienie prędkości ruchu powietrza. Przewód wentylacyjny znajdujący się w mieszkaniu nie powinien być źródłem stałego hałasu, a prędkość przepływu powietrza do mieszkania (dotyczy zarówno kanałów dolotowych, jak i wydechowych) nie powinna powodować dyskomfortu.

Z tego powodu dla różnych części systemu wentylacyjnego wprowadzane są zalecane wskaźniki prędkości powietrza, co znacznie wpływa na wymianę powietrza. Na przykład rura wentylacyjna o średnicy 200 mm i prędkości powietrza 1,0 m / s może zapewnić wymianę powietrza na wysokości 113 metrów.3/ godzinę Wraz ze wzrostem prędkości do 1,5 m / s wymiana powietrza wzrośnie 1,5 raza do 169,5 m3/ godzinę

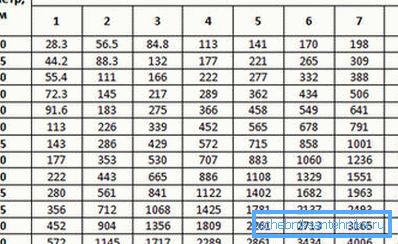

Zależność wymiany powietrza od prędkości i średnicy powietrza

W tym przypadku wiele zależy od metody cyrkulacji powietrza (naturalne lub wymuszone). Tak więc, w systemach z naturalną cyrkulacją, maksymalne natężenie przepływu powietrza może dochodzić do 2 m / s (w kopalniach), w kanałach powietrznych w mieszkaniach przepływ powietrza odbywa się z mniejszą prędkością.

Ale jeśli rura wentylacyjna w prywatnym domu jest uzupełniona wentylatorem kanałowym, natężenie przepływu wzrasta.

Ponieważ zmienność mocy wentylatora jest dość duża, musimy polegać na zalecanych wartościach dla różnych części systemu:

  • na poziomie kratki zasilającej prędkość nie powinna przekraczać 1 - 3 m / s;
  • kratka wylotowa - 1,5 - 3,0 m / s;
  • dystrybutor powietrza - 1,5 - 2,0 m / s;
  • kanał boczny - 4,0 - 5,0 m / s;
  • kanał wentylacyjny kanału - 6,0 - 8,0 m / s.

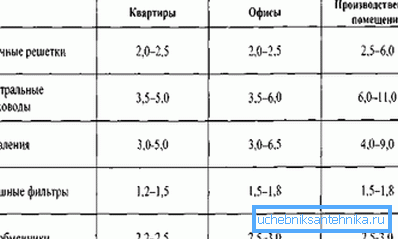

Przybliżone wartości prędkości na różnych częściach systemu wentylacyjnego

Procedura wyboru sekcji kanałów

Instrukcje dotyczące sekcji samowybrania składają się tylko z kilku punktów:

  • najpierw musisz zdecydować o tempie powietrza w pokoju;
  • następnie, przy określonej prędkości powietrza, obliczany jest obszar kanału wentylacyjnego. Obliczenia przeprowadza się zgodnie ze wzorem

W celu ustalenia średnicy rury wentylacyjnej stosuje się formułę.

  • ponieważ wybór rozmiaru czcionki musiał zaokrąglić wynik, wtedy musisz sprawdzić, jak zmieniła się prędkość przepływu powietrza. Właśnie z poprzednich formuł musisz wyprowadzać wyrażenia, aby określić prędkość

gdzie a i b - rozmiar przekroju prostokątnego, m

Jeśli chodzi o wymianę powietrza, możesz użyć 2 podejść, aby to ustalić, ale kiedy obliczenia są wykonywane własnymi rękami, często są one ustawione po prostu na poziomie 30 m3/ godzinę dla 1 osoby. Ogólnie takie opcje są możliwe:

  • biorąc pod uwagę częstotliwość wymiany powietrza w pomieszczeniu, w tym przypadku ilość wymiany powietrza jest określona wzorem

gdzie V jest objętością pomieszczenia, m3/ godzinę;

n jest kursem wymiany powietrza (z reguły dla budynków mieszkalnych przyjmuje się, że mieści się w przedziale 1-3).

  • biorąc pod uwagę szybkość wymiany powietrza dla 1 osoby w budynku (ilość wymiany powietrza w tym przypadku jest rozważana na początku artykułu).

Przykład wymiarowania kanałów

Załóżmy, że musisz wybrać rozmiar kanału wentylacyjnego, aby zapewnić okapy wyciągowe w pomieszczeniu o wymiarach 4x5x3 m. Tylko jedna osoba będzie przebywać w pokoju przez długi czas.

Obliczenia przeprowadza się w następującej kolejności:

  • określona jest wymiana powietrza - w naszym przypadku można ustawić wartość na 60 m3/ godzinę (w tempie 3,0 m3/ godzinę na każde 1,0 m2 kwadratowy);
  • prędkość ruchu powietrza w kanale jest pobierana - można zatrzymać się przy wartości 1,0 m / s;
  • wyznaczone przez pole przekroju poprzecznego A = 60 / (3600 • 1,0) = 166,67 cm2;
  • odpowiedni rozmiar jest wybrany. W naszym przypadku można wybrać okrągły kanał o średnicy 140 mm (przekrój 154 cm)2) lub prostokątny przekrój 100x200 mm (powierzchnia 200 cm2);

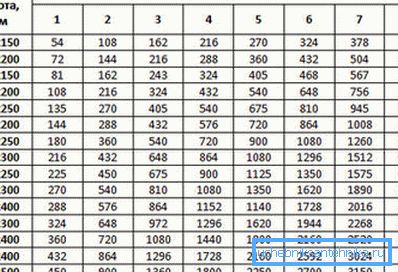

Wymiana powietrza w zależności od prędkości i średnicy kształtowanych rur
  • prędkość jest sprawdzana. Dla kanału okrągłego będzie to v = 60 / (3600 • 0,0154) = 1,08 m / s, a dla przekroju prostokątnego - v = 60 / (3600 • 0,0200) = 0,83 m / s. Obie wartości mieszczą się w dopuszczalnych granicach, więc cena i sposób instalacji rur może być decydującym czynnikiem w wyborze.

Na co zwrócić uwagę przy wyborze kanału powietrznego

Wybierając kanał powietrzny, należy wziąć pod uwagę nie tylko część projektową, ale także natychmiast pomyśleć o łatwości instalacji. W przykładzie obliczeń wybrano kanał powietrzny o mniej więcej takiej samej wydajności, ale w przypadku przekroju kołowego jego średnica wynosi 160 mm, aw przypadku przekroju prostokątnego jedynie 100 mm. Po zainstalowaniu przewodów wentylacyjnych bardzo ważna może być oszczędność wysokości 60 mm.

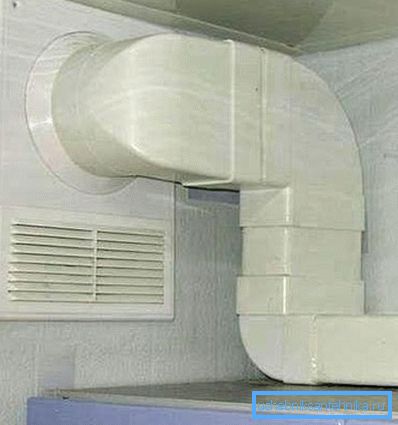

Pod względem instalacji preferowany jest kanał profilowany.

Ponadto należy zwrócić uwagę na takie drobiazgi, jak:

  • ochrona przed hałasem i izolacja. Czasami lepiej jest kupić kanały powietrzne z fabryczną warstwą dźwiękową i termoizolacyjną;

Zwróć uwagę! Izolacja rur wentylacyjnych jest konieczna, ponieważ zimą powietrze w nieizolowanym rurociągu schłodzi się zbyt szybko i wystąpią problemy z obciążeniem.

  • jeśli w niektórych miejscach kanał często musi się zginać pod dużymi kątami, wówczas użycie elastycznej rury może być uzasadnione.. Takie kanały powietrzne mogą być wykonane jako półsztywne (z folii aluminiowej nawiniętej na stalowej ramie) i PVC. Główną zaletą, jaką zapewnia elastyczna rura wentylacyjna, jest możliwość płynnego obrotu (ma to korzystny wpływ na aerodynamikę) oraz zmniejszenie liczby elementów kształtowanych do minimum.

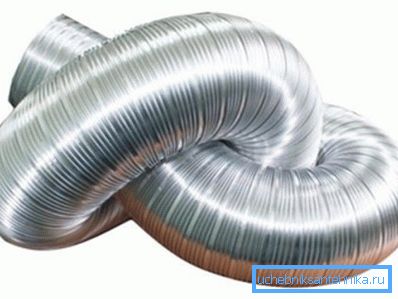

Elastyczne orurowanie może być zaginane w dowolnym kierunku.

Podsumowując

Klucz do wysokiej jakości wentylacji można nazwać odpowiednio zaprojektowanym systemem wentylacyjnym. Istotną rolę odgrywa nie tylko lokalizacja kanałów powietrznych, ale także ich obliczenia (czyli dobór wymiarów przekrojów). Zalecenia zaproponowane w artykule pomogą uniknąć typowych błędów nowo przybyłych, a wentylacja mieszkania zawsze będzie stabilna.

Wideo w tym artykule pokazuje przykład już zamontowanego prostokątnego systemu wentylacyjnego.
