Schemat wentylacji: jak stworzyć nowy projekt i zrozumieć

Zarówno w przypadku budowy nowego, jak i konserwacji istniejącego systemu wentylacji, konieczne jest, aby wiedzieć, jak to działa. Zrozumienie wszystkich jego niuansów i funkcji ułatwi system wentylacji - w Chruszczow, nowoczesny kompleks apartamentów, prywatny dom mieszkalny lub inny obiekt.

Instrukcje zawarte w niniejszym materiale opisują podstawowe zasady przygotowania i korzystania z tych dokumentów.

Funkcje pracy z dokumentacją techniczną

Trzeba czytać diagramy

Jeszcze przed budową prywatnego domu mieszkalnego, planując naprawy w mieszkaniu, rozważając możliwości wykończenia w łaźni tureckiej lub wannie, należy zadbać o projekt i wykresy różnych sieci inżynieryjnych, w tym wentylacji. Błędy i braki popełnione na tym etapie budowy będą bardzo trudne do naprawienia własnymi rękami po ich zakończeniu.

Niemniej jednak, możliwe jest skuteczne rozwiązywanie problemów i uzyskanie komfortowego mikroklimatu w domu, gdy nie uczestniczysz w rozwoju projektu i konstrukcji konstrukcji. W takim przypadku konieczna będzie jedynie wymiana lub modernizacja tych części sieci wentylacyjnej, które znacznie zmniejszą ogólną sprawność systemu.

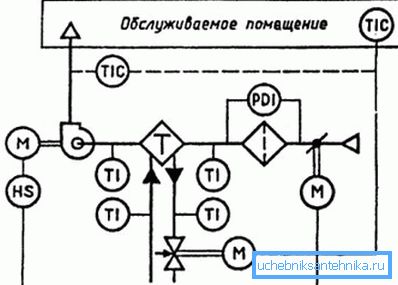

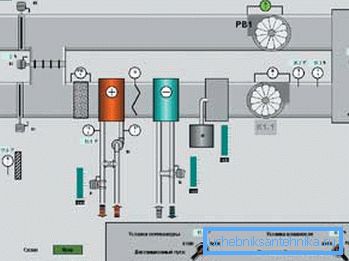

Również w tym przypadku przydatny jest istniejący lub nowo opracowany system mnemoniki wentylacji, na którym to urządzenie jest oznaczone specjalnymi symbolami, a także nieodłącznymi cechami i właściwościami technicznymi. Konieczne jest tylko nauczenie się rozróżniania, na przykład, oznaczenia zaworu zwrotnego w schemacie wentylacji, od strzałek podobnych do niego, wskazując na obecność całkowicie różnych komponentów i zespołów.

Ogólne wymagania projektowe

Podczas opracowywania dokumentacji dotyczącej systemu doprowadzania świeżego powietrza należy wziąć pod uwagę następujące parametry:

• liczba pięter w domu;
• zanieczyszczenie powietrza na zewnątrz;
• poziom hałasu na zewnątrz;
• kategoria bezpieczeństwa pożarowego.

Podczas przygotowywania systemu wentylacji, oprócz parametrów wydajnościowych, należy zwrócić uwagę na kilka dodatkowych czynników:

• możliwość rozprzestrzeniania ognia przez kanały wentylacyjne podczas pożaru;
• możliwość chłodzenia pomieszczeń i wnikania do nich zanieczyszczonego powietrza poprzez kanały powietrzne o dużym przekroju.

Aby uniknąć wyżej wymienionych problemów, zaleca się przewidzieć stosowanie materiałów ognioodpornych i wyposażenia, a także instalację ochronnych zaworów wentylacyjnych, które zapobiegają pojawianiu się wstecznego ciągu w wentylacji.

Projektowanie nowego systemu wentylacji

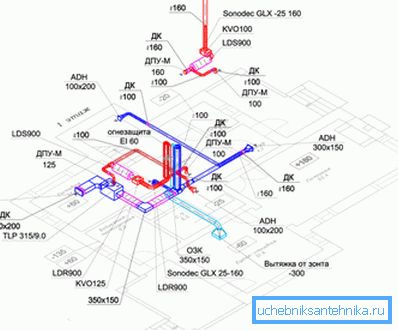

Szczegółowy schemat systemu wentylacji (w tym aksonometryczny) jest niezbędny do koordynacji projektu prywatnego domu w budowie w instancjach nadzorujących i nadzorujących.

W takim przypadku obowiązkowym wymogiem jest instalacja urządzeń zdolnych do pompowania żądanej ilości powietrza:

• do pomieszczeń, w których planowane jest stałe zamieszkanie ludzi - 3 cu. metrów na godzinę na 1 kwadrat. metr kwadratowy;
• do łazienek połączonych z toaletami - 50 cu. metrów na godzinę;
• do osobnych pomieszczeń hydraulicznych - 25 cu. metrów na godzinę.

Ważne jest również, aby pamiętać, że aby skutecznie zapewnić mieszkańcom domu lub mieszkania świeże powietrze, konieczne jest jego przepływ. Dlatego dokumentacja dostaw jest zwykle dołączana do dokumentacji projektu.

Zwróć uwagę! Zastosowane urządzenia i kanały powietrzne muszą spełniać nie tylko normy sanitarne, ale również wymagania w zakresie bezpieczeństwa pożarowego. W przeciwnym razie projekt przygotowany przez ciebie nie zostanie zatwierdzony przez inspekcję przeciwpożarową.

Podczas tworzenia rysunku i wykonywania obliczeń inżynierskich należy również wziąć pod uwagę następujące parametry:

• rodzaj zastosowanej wentylacji;
• metoda dystrybucji przepływu powietrza w pomieszczeniach;
• obecność w systemie wentylacyjnym czyszczącego napływające powietrze;
• potrzeba instalacji i projektowania odzysku ciepła.

Ponadto nie powinniśmy zapominać o komponencie estetycznym. Przewody powietrza, kratki wlotowe i wylotowe powinny pasować organicznie do projektu pomieszczenia i nie powinny zakłócać życia ani pracy ludzi.

Aktualizacja istniejącego systemu

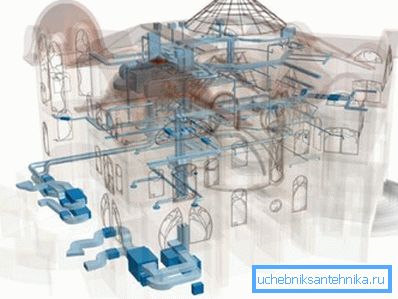

Często zdarzają się sytuacje, w których konieczna jest wymiana lub modernizacja sieci wentylacyjnej w już wybudowanym i oddanym do użytku budynku. Jest to dość czasochłonny proces, jednak jest dość przystępny do samodzielnego wdrożenia.

Wskazówka! Koszt przerobienia gotowych narzędzi jest zawsze wyższy niż opracowanie i instalacja nowych. Dlatego zawsze starannie projektuj i obliczaj wszystkie parametry. Zapłaci wiele razy w przyszłości.

Proces przeróbki istniejącej wentylacji składa się z kilku następujących po sobie etapów:

• obliczanie objętości cyrkulującego powietrza;
• wybór sekcji kanałów powietrznych;

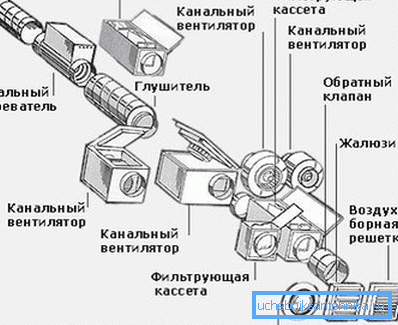

• wybierz rodzaj wentylatorów, filtrów i innych niezbędnych urządzeń.

Następnie sporządza się schemat wentylacji naturalnej lub rysunek mechanicznego systemu wymiany powietrza, określa się miejsce instalacji kanałów i urządzeń mocujących oraz przeprowadza się prace budowlane.

Systemy wentylacyjne budynków mieszkalnych

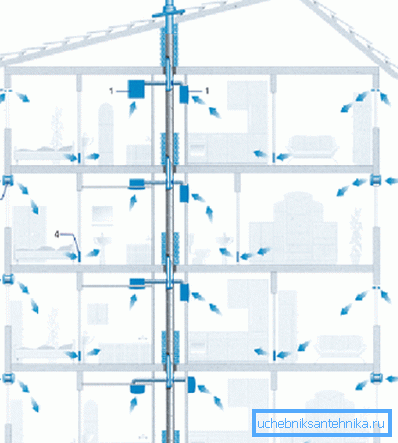

Zasada działania systemu wentylacji w nowoczesnym domu miejskim opiera się na naturalnym przepływie powietrza wpadającego przez otwarte okna i drzwi i usuwana przez wspólne kanały wentylacyjne.

W starych domach (do 5 pięter) istnieje możliwość osobnego układu wydechowego dla każdego mieszkania. W bardziej nowoczesnych budynkach kanały powietrzne z apartamentów wychodzą do wspólnego kanału, który kończy się na podłodze technicznej, zapewniając pożądany poziom przyczepności.

W nowych wieżowcach (powyżej 24 pięter), oprócz głównego szybu wentylacyjnego, budowany jest tak zwany kanał przyspieszający, który jest połączony z głównym. Dzięki temu rozwiązaniu wzrasta objętość przepompowanego powietrza, a wilgotność i temperatura we wszystkich pomieszczeniach stabilizują się.

Wniosek

Dobry mistrz domu różni się od swojego niezbyt umiejętnego kolegi tym, że przed rozpoczęciem pracy zawsze tworzy wzór przyszłego stworzenia. Dotyczy to również systemów wentylacyjnych. Dostępność przejrzystej i łatwej do odczytania dokumentacji nie tylko ułatwia pracę pracownikom, ale także pozwala łatwo rozwiązywać problemy, które się pojawiają.

Aby uzyskać więcej informacji na temat tworzenia i przygotowania dokumentacji budowlanej, można dowiedzieć się z wideo w tym artykule.
