System filtracji: cel, urządzenie, badanie próbki

Jak działa system filtrowania? Do czego można go użyć? W jaki sposób zapewnia się czyszczenie filtra? Postaramy się odpowiedzieć na te pytania, a jednocześnie zaznajomić czytelnika z kilkoma konkretnymi przykładami tego typu urządzeń.

Co to jest

Zasada działania

Jest to nazwa techniki, która ma na celu oczyszczenie powietrza z potencjalnie szkodliwych zanieczyszczeń dla zdrowia i wydajności ludzi (patrz także artykuł Wentylacja z odzyskiem ciepła: urządzenie, ocena wydajności, niezależna produkcja).

Klasyczny system wentylacji spełnia tę funkcję poprzez wymianę powietrza z otoczeniem. Natomiast sprzęt filtrujący pracuje w cyklu zamkniętym: oczyszczone powietrze z zanieczyszczeń powraca do tego samego pomieszczenia, w którym zostało wybrane.

Określ: stacjonarne urządzenie filtrujące może nadal przeprowadzać częściową wymianę powietrza z ulicą. Ponieważ, oprócz nasycania powietrza zanieczyszczeniami mechanicznymi, wiele gałęzi przemysłu wiąże się ze zmianą składu chemicznego, wciąż może być wymagane odnowienie atmosfery w warsztacie lub warsztacie.

Filtracja odbywa się mechanicznie, z przejściem powietrza przez filtry celulozowe. Z reguły filtry zatrzymują do 99% zanieczyszczeń. Minimalny rozmiar cząstek zatrzymanych podczas filtracji wynosi 0,3-0,05 mikronów.

Obszary zastosowania

Gdzie można zastosować system filtrowania?

Ogólnie rzecz biorąc, we wszystkich dziedzinach przemysłu, w których technologia produkcji implikuje zanieczyszczenie powietrza pyłem, dymem i aerozolami.

• W inżynierii mechanicznej i przemyśle motoryzacyjnym filtracja powietrza jest niezbędna podczas spawania, podczas piaskowania konstrukcji stalowych i podczas ich malowania.

• W hutnictwie powietrze jest zanieczyszczane przez utlenianie węgla i innych zanieczyszczeń poprzez przedmuchiwanie powietrza przez roztopione żelazo, podczas zimnego i gorącego odkształcania walcowanych produktów, podczas wypalania się smarów termicznych na trzpieniu podczas toczenia itp.
• Przemysł chemiczny nie musi być wprowadzany: produkcja tworzyw sztucznych, nawozów mineralnych lub kwasu siarkowego w powietrzu, szczerze mówiąc, nie ozonuje.
• Taki niewinny obszar, jak farmaceutyki - i naznaczony procesami technologicznymi o zwiększonym wytwarzaniu pyłu: gdy tabletki są suche, powietrze nasyca się dużą ilością zawiesin.
• Obróbce drewna towarzyszy tworzenie nie tylko wiórów i trocin, ale także najmniejszego pyłu drzewnego osadzonego w drogach oddechowych.
• Produkcję farb, lakierów, materiałów budowlanych, produkcji mebli można również bezpiecznie umieścić na liście: część operacji towarzyszy znaczące zanieczyszczenie powietrza w strefie przemysłowej.

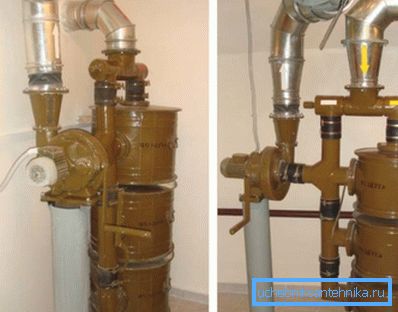

• Wreszcie moduł filtracyjno-wentylacyjny był przez wiele lat wykorzystywany w systemie obrony cywilnej do ochrony schronisk przed substancjami toksycznymi i pyłami promieniotwórczymi. Jednak te urządzenia miały niewiele wspólnego z nowoczesnymi instalacjami przemysłowymi: zamiast samoczyszczących filtrów celulozowych zastosowano jednorazowe, które wykorzystują węgiel aktywny.

Wprowadzenie do ofert rynkowych

Przeanalizujmy kilka zdań współczesnego rynku.

EDS

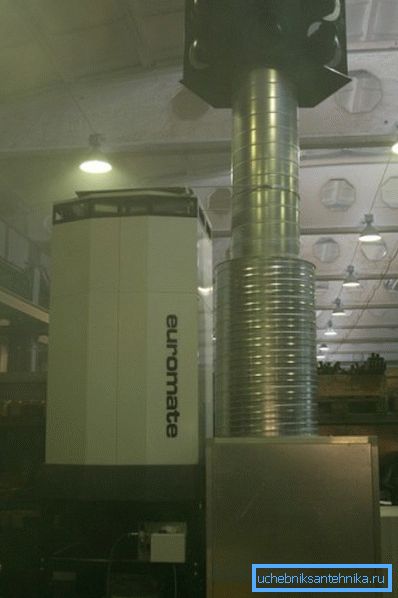

Pod tą lakoniczną nazwą kryje się potężny przemysłowy system oczyszczania powietrza z firmy Plymovent Group.

Podajemy jego główne cechy.

Dostawa obejmuje kompletny zestaw sprzętu i sprzętu do uruchomienia instalacji. Dostawa - w półzamontowanej formie, na czterech paletach. Montaż wymaga minimalnych kwalifikacji i może być wykonany ręcznie przy użyciu minimalnego zestawu narzędzi.

Nuance: aby przesunąć palety wraz z instalacją, nadal potrzebny jest sprzęt do załadunku. Ich łączna waga wynosi 860 kg.

PMSF-1

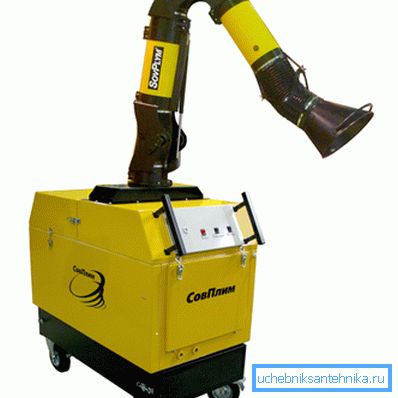

Jest to nazwa mobilnego urządzenia filtrującego produkowanego przez krajowy JSC SovPlym. Urządzenie może filtrować cząstki większe niż 0,1 mikrona i jest przeznaczone przede wszystkim do spawania.

Instrukcje instalacji urządzenia są niezwykle proste:

1. Jest zainstalowany w pobliżu miejsca spawania.
2. Ruchomy dzwonek znajduje się bezpośrednio nad szwem.
3. Wentylator jest włączany za pomocą przełącznika na przednim panelu.

A co z cechami?

Cena jednostkowa wynosi 165 000 rubli.

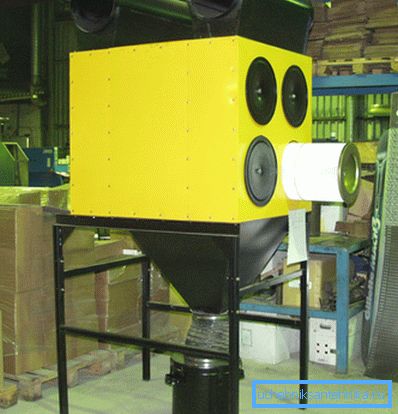

MDB Cassette Filter

To nie jest niezależne urządzenie filtrujące - tylko filtr kasetowy, wyprodukowany przez SovPlym, już nam znany.

Interesuje nas mechanizm jego pracy i, co najważniejsze, samooczyszczanie.

• Zanieczyszczone powietrze dostaje się przez dyszę ssącą 1 i po przejściu przez wbudowany iskiernik kieruje się na wkłady filtra 2.

Co ciekawe: panel dystrybucji powietrza rozprowadza przepływ na całej powierzchni filtrów, eliminując sytuację, gdy niektóre ich obszary są skażone szybciej niż inne.

• Przeszła kaseta powietrza jest odprowadzana przez rurę 6.
• Mechanizm samoczyszczący to krótkoterminowe dostarczanie sprężonego powietrza przez zawór 3. Impuls wyrzuca nagromadzony pył ze ścian kasety; wchodzi do bunkra 4 i dalej do kolektora 5.

Wniosek

Rozważymy naszą znajomość tej klasy urządzeń wentylacyjnych (patrz także artykuł Wentylacja budynku wielokondygnacyjnego: cechy urządzenia i konserwacja).

Aby uzyskać więcej informacji na temat nowoczesnego systemu filtrowania, udostępnij film w tym artykule. Sukcesy!
