System wentylacji urządzenia - spotkanie, elementy

Mieszkając na wsi, praktycznie nie myślisz o wentylacji, czasami wystarczy, aby dom najprostszej konstrukcji. Inną sprawą jest to, że musisz spędzać czas w biurach miejskich, których okna wychodzą na ulicę. W tym przypadku otwarcie okna nie tylko nie daje dostępu do świeżego powietrza, ale odwrotnie, tylko pogarsza atmosferę w pomieszczeniu.

Cel

Dziś nie można sobie wyobrazić produkcji bez wentylacji, a także pomieszczeń w mieszkaniu lub domu.

Jego zastosowanie jest dość rozległe, a sprzęt, choć różniący się różnorodnością, ale w rzeczywistości składa się z trzech głównych grup, które są zaangażowane:

• tworzenie przepływu powietrza;
• uzdatnianie powietrza;
• dystrybucja powietrza w całym obiekcie.

Oddzielnie należy zidentyfikować dodatkowe elementy systemów wentylacyjnych, które można uznać za ich integralną część, co może negować skutki uboczne pracy:

• Klapy przeciwpożarowe;
• izolacja cieplna;
• tłumiki.

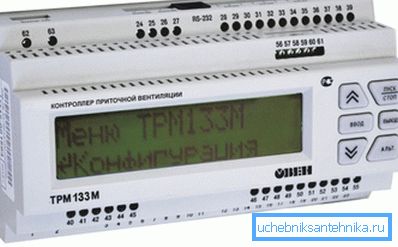

Wskazówka: wszystkie skomplikowane systemy wentylacyjne muszą być wyposażone w automatykę.

Struktura

Wyposażenie zależy od rodzaju wentylacji. Na przykład spożycie składa się z elementów, które:

Do rozprowadzania przepływu powietrza za pomocą następujących części systemów wentylacyjnych:

1. Dystrybutory powietrza:

• dysze z dyszami;
• kraty;
• perforowane panele;
• lampy sufitowe;
• automaty do gier.

1. Kanały powietrzne.

1. Urządzenia typu regulacyjnego i blokującego - zawory, przepony.

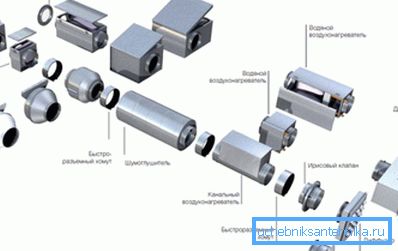

Główne elementy systemu wentylacyjnego

Podobnie jak w przypadku każdego projektu, jego prawidłowe działanie musi być zapewnione przez poszczególne elementy, które mogą pracować niezależnie lub być zsynchronizowane z resztą poprzez automatyzację:

1. Kratka wlotu powietrza Pierwszy akceptuje czyste powietrze napływające z zewnątrz, jego cena zależy od wielkości i materiału. Najczęściej jest prostokątny lub okrągły, są też owalne lub niestandardowe. Ich zadaniem jest nie tylko dekoracyjna, ale także praktyczna - ochrona systemu wentylacyjnego przed różnymi zanieczyszczeniami, a także opadów.

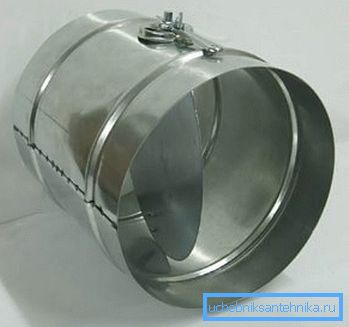

1. Zawór powietrza Jest przeznaczony do kontrolowania przepływu powietrza, a także zapobiega przedostawaniu się powietrza z zewnątrz do systemu, jeśli jest on wyłączony. Szczególnie potrzebne w zimnych porach roku, w przeciwnym razie zamarzające powietrze i deszcz ze śniegiem wpadną do domu i mieszkania. Możesz go łatwo zainstalować własnymi rękami.

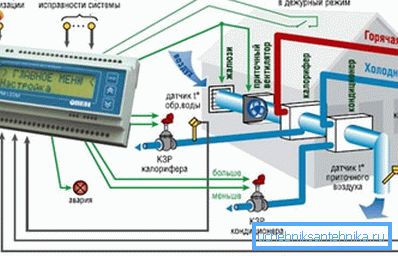

Najczęściej w systemach wentylacji świeżego powietrza zawór jest zsynchronizowany na zaworze za pomocą napędu elektrycznego, automatyzując jego sterowanie. Jeśli grzejnik się włączy - zawór otwiera się, gdy się wyłącza - zamyka się.

1. Filtr powietrza ważnym elementem systemu, chroniąc go przed kłaczami, kurzem, owadami i brudem. Zazwyczaj stosuje się płukanie zgrubne, zdolne do wychwytywania cząstek tak małych jak 10 mikronów. Materiałem filtrującym w tym przypadku jest akryl. Jeśli jest to konieczne, zwiększ ochronę wentylowanej instrukcji budynku zaleca zainstalowanie filtra dokładnego, który opóźnia cząstki o wielkości do 1 mikrona, a także wyjątkowo drobnych filtrów, które nie pozwalają na opadanie cząstek do 0,1 mikrona.

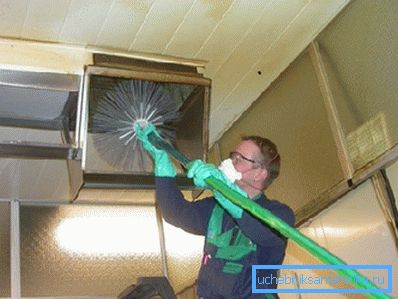

Wskazówka: monitoruj urządzenie i usuwaj je co miesiąc z gruzu i kurzu.

Zalecamy zainstalowanie czujnika ciśnienia do diagnozowania filtra, który może monitorować różnicę ciśnienia powietrza na wlocie i wylocie z systemu wentylacyjnego.

1. Fan stosowany we wszystkich wymuszonych systemach wymiany powietrza i ciśnieniu statycznym w systemie wentylacyjnym. Ma dwa główne parametry - objętość dostarczanego powietrza i ciśnienie. Z założenia mogą być osiowe i odśrodkowe.

Pierwsze otrzymało zatwierdzenie od klientów ze względu na jego niezawodność i wysoką wydajność. Wadą jest to, że wytwarzają one niskie całkowite ciśnienie, dzięki czemu znacznie zmniejsza się prędkość przepływu powietrza w przewodach uzwojenia. W takim przypadku zalecamy stosowanie radialnych modeli wentylatorów, które mogą wytworzyć przepływ wysokiego ciśnienia.

Wskazówka: najnowsze modele europejskich producentów urządzeń wentylacyjnych są zadowolone z niskiego poziomu hałasu i małych rozmiarów.

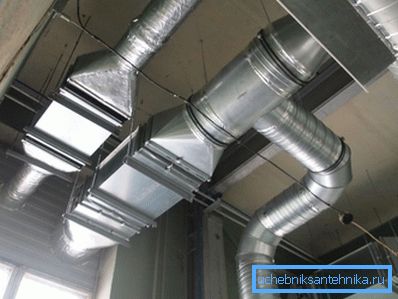

1. Kanały powietrzne Przeznaczone do rozprowadzania oczyszczonego powietrza przez budynek po opuszczeniu tłumika.

Są zjednoczeni w sieci składającej się z:

• skręty;
• adaptery;
• koszulki.

Ich wybór jest dokonywany przez:

• pole przekroju - zależy to od wymaganej wymiany powietrza, która jest określana przez obliczenia, a także od maksymalnej określonej prędkości powietrza;
• forma - okrągła lub prostokątna, mniej owalna;
• sztywność - elastyczna, półelastyczna i sztywna.

Wskazówka: podczas pracy należy przestrzegać dopuszczalnej prędkości w systemie wentylacji, w przeciwnym razie przewód stanie się źródłem hałasu.

Sztywne przewody powietrzne wykonane są z blachy ocynkowanej, mogą być prostokątne lub okrągłe. W określonych warunkach mogą wytwarzać stal nierdzewną.

Półelastyczne i elastyczne przewody powietrzne wykonane są z wielowarstwowej folii aluminiowej, mają okrągły przekrój, co ułatwia rama wykonana z drutu stalowego, skręcona w spiralę. Ta konstrukcja jest wygodna w transporcie, ponieważ może być złożona "akordeon".

Wadą jest wysoki opór aerodynamiczny ze względu na nierówną powierzchnię wewnętrzną, dlatego powinny być stosowane przy projektach o małej długości.

Dodatkowe

Wniosek

Projektując system wentylacyjny, należy zrozumieć nie tylko jego cel, ale także urządzenie. Wtedy łatwiej będzie wiedzieć, gdzie, co i gdzie elementy zainstalować, i do czego będą one używane w przyszłości. Konwencjonalnie możemy powiązać niektóre z nich z głównymi, inne z dodatkowymi.

Film w tym artykule pomoże ci znaleźć dodatkowe informacje na ten temat.
