Systemy wentylacyjne: główna klasyfikacja, zasada działania

Z tego artykułu dowiesz się, w jaki sposób rozmieszczone są systemy wentylacyjne w placówkach medycznych i ich krajowych odpowiednikach. Ponadto rozważamy klasyfikację systemów odpowiedzialnych za wymianę powietrza w pomieszczeniach i rodzaj, który jest preferowany do stosowania w określonych warunkach.

Historia działania mniej lub bardziej efektywnych systemów wentylacji to wielowiekowy okres. Przecież nawet starożytni Rzymianie wpadli na pomysł, że świeże powietrze w zamkniętych przestrzeniach można uzyskać w wymaganej ilości.

Od tego czasu minęło wiele czasu, a technologie ewoluowały, stają się bardziej złożone i bardziej skuteczne. W rezultacie istnieje wiele rozwiązań na rynku, opartych na różnych zasadach działania i charakteryzujących się różnymi parametrami.

Co i na podstawie jakich rozważań wybrać z gamy proponowanych technologii?

Potrzeba efektywnej i wydajnej wentylacji

Przed podjęciem decyzji, który sprzęt do systemów wentylacyjnych jest istotny w danym przypadku, należy rozważyć zasadę, w jaki sposób wymiana powietrza jest budowana w zamkniętych pomieszczeniach i jaka jest potrzeba tych procesów.

Instrukcja obsługi większości schematów wymiany powietrza opiera się na przemieszczenie objętości wywiewanego powietrza przy świeżej objętości.

Działanie niektórych systemów opiera się na różnicy ciśnienia powietrza wewnątrz i na zewnątrz budynku. Inne obwody działają z wentylatorami wyciągającymi powietrze na zewnątrz, podczas gdy świeże powietrze jest dostarczane na zewnątrz w celu wymiany. Zarówno jeden, jak i drugi system mogą być realizowane własnymi rękami w domu lub w mieszkaniu.

Zdecydowaliśmy więc o zasadzie działania, a teraz zdecydujemy, jak potrzebna jest wentylacja zamkniętych przestrzeni i jakie korzyści daje.

Podczas działania niektórych pomieszczeń występuje nadmierny poziom ciepła i wilgoci w powietrzu w połączeniu z niewielką ilością tlenu. Ponadto w powietrzu wywiewanym występuje nadmierne stężenie dwutlenku węgla i innych niewidocznych zanieczyszczeń. Innym ważnym rodzajem zanieczyszczeń jest kurz, który gromadzi się w pomieszczeniach i wymaga konieczności szybkiego usuwania.

Prawie wszystkie znane obecnie systemy wentylacyjne są zaprojektowane do usuwania szkodliwych zanieczyszczeń i poprawy jakości powietrza. Ponadto zastosowanie wentylacji zapewnia optymalne warunki sanitarne i higieniczne, w tym dopuszczalną temperaturę, wilgotność i natężenie ruchu.

Ważne: Wysokiej jakości wymiana powietrza w pomieszczeniu zapewnia regularna konserwacja systemów wentylacyjnych.

Główna klasyfikacja urządzeń wentylacyjnych

Normy intensywności wymiany powietrza regulują przepisy i regulacje sanitarne (San Pin) oraz zasady i przepisy budowlane (SNiP).

Podczas projektowania systemu wentylacyjnego uwzględnia się następujące parametry:

• wydajność (ruch powietrza z prędkością m? / h);
• natężenie przepływu w kanale (m / s)
• ciśnienie robocze (Pa);
• moc grzałki (kW);
• maksymalny poziom hałasu (dB).

Współczesna klasyfikacja systemów wentylacyjnych obejmuje podział na typy zgodnie z następującymi kryteriami:

• zgodnie z metodą poruszania przepływów powietrza - wentylacja typu naturalnego (pasywnego) i wymuszonego (mechanicznego) jest inna;
• zgodnie z metodą organizacji - dostawy i wydechu;
• w oparciu o cechy projektu - channeling i kanał;
• zgodnie z przeznaczeniem - lokalna, ogólna wymiana, awaryjne i dymne.

Projektowanie i produkcja systemów wentylacyjnych opiera się na ilości powietrza na osobę na godzinę. Na przykład, w odniesieniu do parametrów schronu przeciwlotniczego, zużycie powietrza na osobę wynosi około 2,5 metrów sześciennych na godzinę, natomiast w pomieszczeniu biurowym parametry te wzrastają do 20 m ?.

Rozważ te modyfikacje systemów wentylacyjnych bardziej szczegółowo.

System wentylacji naturalnej i wymuszonej

Jak już wspomniano, nowoczesne systemy wentylacyjne dzielą się na modyfikacje naturalne i wymuszone.

Jaka jest różnica i co jest bardziej odpowiednie do aranżacji tych lub innych pomieszczeń wewnętrznych?

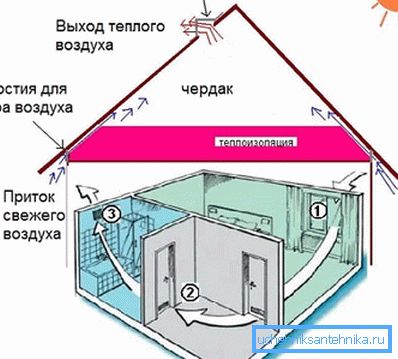

1. Naturalna wentylacja działa ze względu na różnicę ciśnienia wewnątrz i na zewnątrz obiektu.. Powietrze wywiewane jest odprowadzane przez okap, natomiast dopływ jest realizowany przez specjalne rury wlotowe lub przez nieszczelności w przedsionku okien i drzwi.

Systemy typu naturalnego (pasywnego) z kolei są podzielone na następujące modyfikacje:

• Zorganizowana wentylacja - obejmuje wymianę powietrza z urządzeniem poprzez specjalnie przygotowane otwory wlotowe i wylotowe. Taki system pozwala nie tylko zastąpić powietrze wywiewane powietrzem nawiewanym, ale także dostosować natężenie przepływu.
• Wentylacja niezorganizowana zakłada obecność okapu bez kanału powietrza nawiewanego (jego funkcja będzie wykonywana przez otwarty otwór wentylacyjny lub szczeliny w przedsionku okien i drzwi).

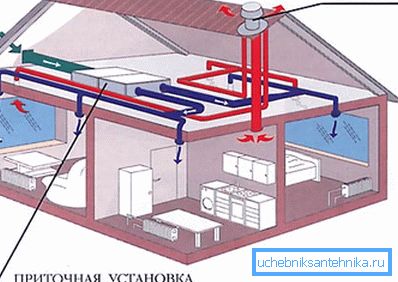

1. Mechaniczna (wymuszona) wentylacja obejmuje ruch powietrza poprzez tworzenie różnicy ciśnień za pomocą wentylatorów lub wyrzutników.

System jest bardziej wydajny w porównaniu z pasywną różnorodnością, ponieważ działa niezależnie od warunków klimatycznych na zewnątrz budynku.

Ważne: dzięki zastosowaniu specjalnych urządzeń elektronicznych możliwe staje się wysyłanie systemów wentylacyjnych i automatyczne sterowanie w połączeniu z efektywną kontrolą podstawowych parametrów wymiany powietrza w pomieszczeniu.

Klasyfikacja systemów według rodzaju organizacji wymiany powietrza

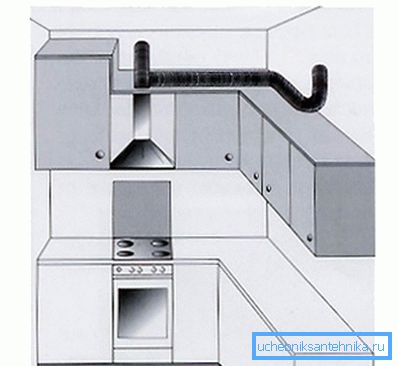

• Lokalna wentylacja - Jest to schemat powietrza nawiewanego, w którym powietrze jest dostarczane do określonych obszarów pomieszczenia, podczas gdy powietrze wylotowe z tych obszarów jest usuwane. Typowym przykładem takiego systemu do realizacji wymiany powietrza jest okap kuchenny zainstalowany nad piecem.

Oprócz domowego zastosowania, taki system znalazł szerokie zastosowanie w wentylacji pomieszczeń przemysłowych, w których konieczne jest usunięcie zanieczyszczonego powietrza z jednego lub drugiego miejsca produkcji.

• Ogólna wentylacja typu wymiany jest przeznaczony do jednakowego utrzymywania parametrów wymiany powietrza w całym pomieszczeniu, niezależnie od jego parametrów.

Takie schematy są najczęściej wykorzystywane w aranżacji powierzchni biurowej i powierzchni handlowej.

• Systemy przeciwdymowe zainstalowane w ramach bezpieczeństwa przeciwpożarowego w pomieszczeniu.

Systemy usuwania dymu w przypadku niedozwolonego zapłonu wydobywają produkty spalania, pozwalając ludziom w pomieszczeniu na ewakuację i ewakuację cennych rzeczy, które mogą ulec uszkodzeniu w pożarze.

• Awaryjne systemy wentylacyjne stosowane w obszarach, w których istnieje zwiększone prawdopodobieństwo nieoczekiwanego uwolnienia szkodliwych lub potencjalnie niebezpiecznych substancji w ilościach przekraczających normy MPC.

Wentylacja awaryjna charakteryzuje się zwiększoną wydajnością i pozwala na usunięcie nadmiaru gazu w jak najkrótszym czasie. Instalacje tego typu są instalowane i obsługiwane wyłącznie w obiektach przemysłowych.

Sprzęt stosowany w systemach wentylacyjnych

Sprzęt i akcesoria do systemów wentylacyjnych na rynku są reprezentowane przez szeroką gamę urządzeń, wśród których odnotowujemy następujące kategorie:

Wentylatory - mechaniczne urządzenia typu blade, które wymuszają przepływ powietrza do kanałów wentylacyjnych.

Zgodnie z konstrukcją i funkcjami operacyjnymi wentylatory są podzielone na następujące modyfikacje:

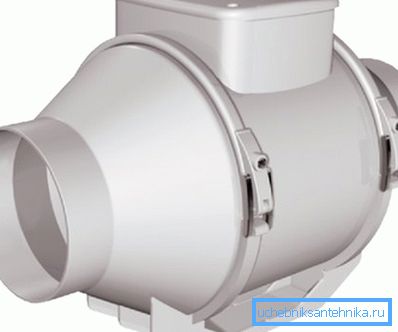

• kanał (prostokątny i okrągły);
• średnica (styczna);
• osiowy (osiowy);
• promieniowe (odśrodkowe);
• dach.

Rozważ główne typy tych urządzeń tak szczegółowo, jak to tylko możliwe:

• Osiowe, lub tak zwane wentylatory osiowe, znalazły zastosowanie w najprostszych okapach domowych.

Takie urządzenia wyróżniają się niską ceną. Konstrukcja jest obudową zewnętrzną, wewnątrz której znajduje się silnik elektryczny i wirnik napędzający powietrze. Pomimo prostoty konstrukcji, wentylatory tego typu mają wyższą sprawność w porównaniu z analogami, ułożonymi inaczej.

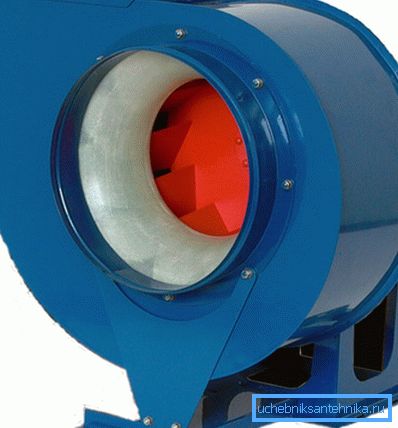

• Wentylatory promieniowe (odśrodkowe) są szeroko stosowane w budowie systemów przemysłowych. Urządzenia te charakteryzują się niezawodnością, a co za tym idzie długim zasobem.

Konstrukcję urządzenia stanowi spiralna obudowa i umieszczone w niej śmigło obracające się wokół własnej osi. Śruba obraca strumień powietrza, który jest wrzucany do kanału pod działaniem siły odśrodkowej.

• Wentylatory styczne (średnicowe) to inny rodzaj instalacji przemysłowych. Urządzenie wygląda jak zamknięta konstrukcja z przyłączami do wlotu i wylotu powietrza. Takie instalacje są montowane w systemach klimatyzacyjnych i kurtynach grzewczych. Rzadziej urządzenie jest instalowane w pęknięciu kanału.

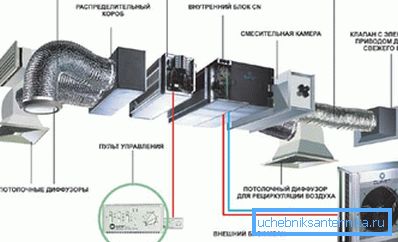

Oprócz dmuchaw w systemach wentylacyjnych stosowane są następujące elementy konstrukcyjne:

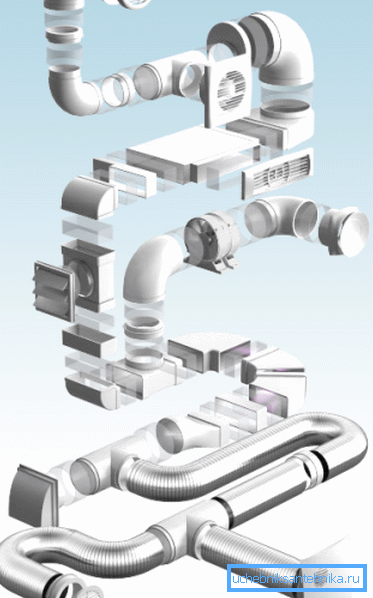

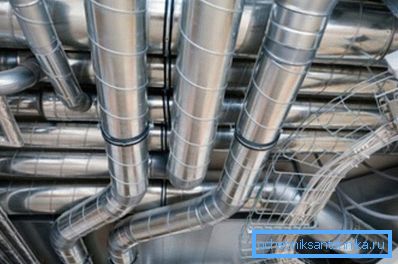

• Kanały powietrzne - rury o prostokątnym lub okrągłym przekroju, połączone w jedną strukturę za pomocą kranów i specjalnych akcesoriów montażowych.
• Profile do systemów wentylacyjnych - to metalowe prowadnice z otworami montażowymi, na których montuje się wszystkie elementy.
• Tłumiki dźwięku i materiały dźwiękochłonne - stosowane w celu zmniejszenia poziomu hałasu podczas pracy systemu.
• Filtry do systemów wentylacyjnych to szeroka gama urządzeń instalowanych na kanale wlotowym i zapobiegających przedostawaniu się kurzu i innych zanieczyszczeń do pomieszczenia.

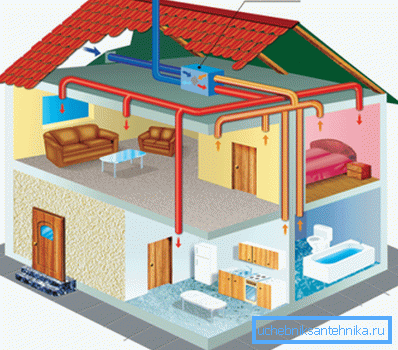

• Nagrzewnice powietrza - mogą być stosowane w systemach wentylacyjnych i całkowicie zastępują ogrzewanie. Wraz z konwencjonalnymi grzejnikami, rekuperatory są coraz częściej stosowane w wentylacji, co pozwala obniżyć koszty ogrzewania powietrza poprzez zmniejszenie zużycia energii.

Wniosek

Tak więc rozważaliśmy cechy systemów wentylacyjnych urządzeń. Ponadto dowiedzieliśmy się, jaki sprzęt jest wykorzystywany przy wdrażaniu niektórych programów. Informacje te mogą być stosowane w praktyce, na przykład podczas aranżacji wentylacji w wiejskim domu.

Masz jakieś pytania? Więcej użytecznych informacji znajdziesz, oglądając wideo w tym artykule.
