Szafa sterująca wentylacją: funkcjonalność, klasyfikacja,

Jaka jest szafka do sterowania systemem wentylacji? Jakie są oznaczenia szafek? Jakie one są? Zapoznamy się z ich podstawowymi elementami oraz parą konkretnych produktów obecnych na współczesnym rynku rosyjskim.

Co to jest

Definicja

W warunkach przemysłowych i rzadziej w budynkach mieszkalnych i biurowych obowiązkowe jest stosowanie zamiast naturalnej wentylacji, do której jesteśmy przyzwyczajeni w domach zbudowanych przez ZSRR naturalnej wentylacji.

Jego funkcje często nie ograniczają się do wymiany powietrza z ulicą:

• Powietrze wlotowe jest filtrowane, wolne od kurzu, zapachów i potencjalnie szkodliwych substancji.
• Jego temperatura rośnie lub wręcz przeciwnie spada w zależności od pory roku.
• Suche zimowe powietrze może być nawilżane, a nadmiernie wilgotne lato, wręcz przeciwnie, może wyschnąć.

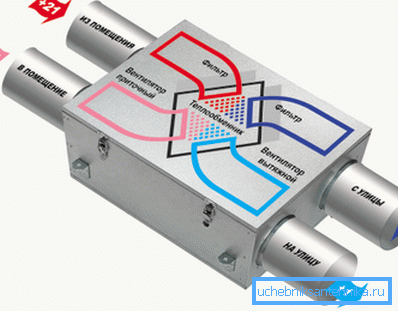

Ważne: nowoczesne systemy wentylacyjne często zawierają rekuperatory ciepła, pozwalając na znaczne oszczędności w ogrzewaniu i klimatyzacji.

Oczywiste jest, że taki złożony system musi być zarządzany i kontrolowany. Logiczne jest koncentrowanie wszystkich urządzeń sterujących w jednym punkcie. Co w rzeczywistości prowadzi nas do idei szafy sterowniczej.

Funkcjonalność

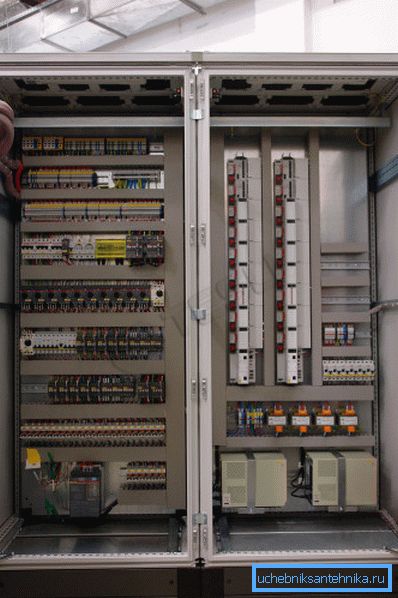

Nowoczesna wentylacja automatyki szafowej może pełnić następujące funkcje:

• Sterowanie siłownikami (wentylatorami, systemami klimatyzacji, zaworami itp.) Za pomocą dowolnego algorytmu.
• Regulacja temperatury powietrza nawiewanego.
• Kontroluje temperaturę powietrza w pomieszczeniu z ograniczeniem zakresu temperatur powietrza nawiewanego. Zapobiega to powstawaniu zimnych przeciągów lub stref z przegrzanym powietrzem.
• Wskazanie trybu działania każdego węzła systemu.
• Wskazanie stanu głównych mechanizmów (awarie sprzętu i oprogramowania, stopień zużycia).
• Wskazanie temperatur przy dowolnej liczbie wbudowanych i zdalnych czujników temperatury.
• Wskazanie zapylenia filtrów powietrza.
• Ochrona przed zamarzaniem wymienników ciepła (przede wszystkim - używanie wody jako nośnika ciepła).
• Zabezpieczenie przed zamarzaniem lodu, zmniejszenie wydajności chłodzenia.

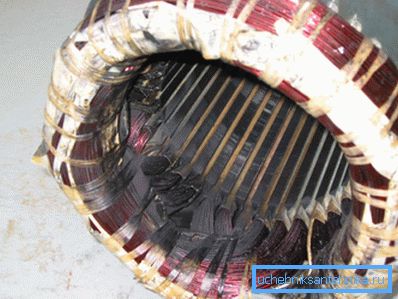

• Zabezpieczenie przed przegrzaniem uzwojeń silników elektrycznych.

• Ochrona przed przegrzaniem nagrzewnic powietrza podczas pomiaru cyrkulacji powietrza.

Główna jednostka szafy - sterownik - nie pozwala tylko zautomatyzować procesy sterowania wentylacją w ramach własnego programu. Używanie ROM zamiast jednego chipu jednokrotnego zapisu oraz dostępność standardowych portów do podłączenia do komputera pozwalają na dostosowanie oprogramowania układowego kontrolera, przeprogramowanie go, tworzenie niestandardowych konfiguracji i ustawianie dowolnych reakcji na zmiany w odczytach czujników.

Klasyfikacja

Jakie są oznaki szaf sterowniczych?

1. W kierunku ruchu powietrza.

Mogą zarządzać:

• Wentylacja wywiewna.
• Wentylacja.
• Wreszcie, wentylacja nawiewu i wywiewu szafy sterowniczej jest w stanie w pełni kontrolować całą wymianę powietrza w budynku.

1. Do miejsca docelowego. Ogólną wymianę, system wentylacji przeciwpożarowej, oba systemy lub ich oddzielne elementy można kontrolować.
2. Według materiału sprawy. Może to być plastik lub metal. W pierwszym przypadku kontrolki są z reguły ukryte pod pokrywą szafki, w drugim przypadku są na niej umieszczone.

Zgromadzenie

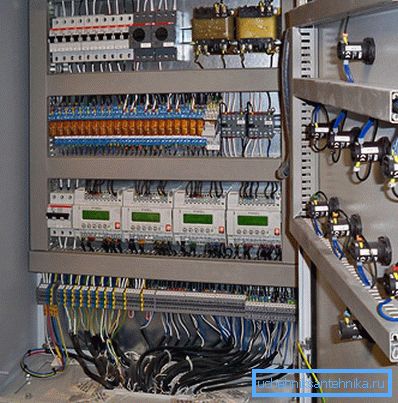

Jest mało prawdopodobne, że czytelnik będzie w stanie zainstalować tak skomplikowany sprzęt własnymi rękami, dlatego ograniczamy się do minimum zaleceń dotyczących instalacji.

• Instalator potrzebuje uprawnień do pracy ze sprzętem elektrycznym i znajomości sprzętu oprzyrządowania i automatyki (oprzyrządowanie i automatyzacja).

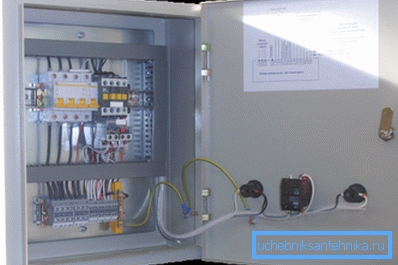

• Szafka jest zamontowana na pionowej ścianie z ognioodpornego materiału o wysokości co najmniej jednego metra. Instrukcja, jak łatwo się domyślić, wiąże się z bezpieczeństwem przeciwpożarowym. Prądy w obwodach zasilających mogą osiągnąć imponujące wartości, które w pewnych warunkach mogą prowadzić do silnego nagrzewania się przewodów i zacisków.

Wyjaśnijmy: pod warunkiem, że dla każdego milimetra kwadratowego przekroju przewodu miedzianego nie ma więcej niż 10 amperów, a zaciski są wyposażone w niezawodny kontakt i brak par galwanicznych (takich jak miedź i aluminium), sytuacja ta nie powstanie.

Próbki

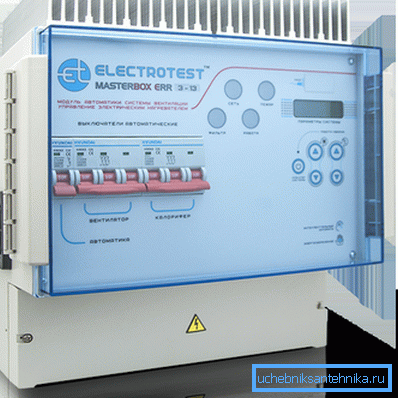

MASTERBOX ERR

Przed nami jest produkt produkowany przez moskiewską firmę Electrotest.

Jakie są funkcje urządzenia?

• Obsługa elektrycznych nagrzewnic powietrza, wodnych i freonowych wymienników ciepła.
• Obsługuj wszystkie rodzaje rekuperatorów.
• Zabezpieczenie silników wentylatorów przed przegrzaniem i przeciążeniem.
• Pilot zdalnego sterowania.
• Moduły Bluetooth i Wi-Fi, które pozwalają kontrolować wentylację ze smartfona.
• Kompaktowe wymiary. Rozmiar szafki to tylko 325x335x170 mm.

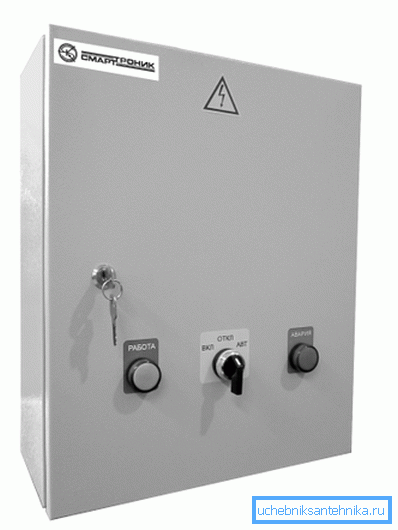

Szafka sterująca wentylatorem

Produkt o lakonicznej nazwie ShUV jest produkowany przez wiele rosyjskich firm (np. OAO Rubezh, który ma przedstawicielstwa w kilku miastach Rosji i okolicy za granicą). Funkcjonalność urządzenia jest przeciwieństwem poprzedniego: ogranicza się do sterowania wentylatorem nawiewnym lub wywiewnym wentylacji pożarowej.

Oprócz bezpośredniego uruchamiania i zatrzymywania silnika elektrycznego urządzenie steruje:

1. Obecność wszystkich trzech faz przy wejściu.
2. Obsługa serwisowa własnych obwodów zasilania i sterowania.
3. Kontakt z czujnikami i ich stanem zdrowia.

Prezentujemy główne cechy urządzeń zdolnych do sterowania wentylatorem o mocy do 45 kW.

Cena ShUV zależy od maksymalnej mocy kontrolowanego przez niego wentylatora:

• 5,5 kW - 15 400 rubli.
• 11 kW - 19,300 rubli.
• 18,5 kW - 21080 rubli.

Wniosek

Zakładamy, że odbyła się nasza znajomość z nowym rodzajem urządzeń wentylacyjnych (patrz także artykuł: Wentylacja dymu: główne cechy i cechy urządzenia).

Jak zawsze, w tym artykule będzie oferowana pewna ilość dodatkowych tematycznych informacji. Sukcesy!
