Szczegółowa wentylacja piwnicy: od obliczeń po funkcje

Każdy szanujący się rezydent w lecie, prędzej czy później, koniecznie zdobędzie piwnicę. Czasami przypisuje się do niego piwnicę w domu, ale częściej jest to niezależny budynek, zakopany w ziemi. A jeśli w domu ruch mas powietrza można zapewnić po prostu otwierając skrzydło okienne, wtedy w piwnicy, aby rozwiązać problem w ten sposób nie zadziała. Musimy zaprojektować i zainstalować kanały powietrzne, na szczęście wentylacja piwnicy własnymi rękami nie jest szczególnie skomplikowana.

Czy naprawdę potrzebujesz wentylacji?

Na pierwszy rzut oka piwnica może się obejść bez oddzielnego systemu wentylacji, ponieważ pomieszczenie to nie jest mieszkalne i służy głównie do przechowywania i przechowywania plonów. Cena takiego frywolnego podejścia do tej kwestii może być bardzo wysoka.

Brak wentylacji (lub błędy w jej konstrukcji) gwarantuje, że spowoduje nieprzyjemny zapach i ogólne uczucie dyskomfortu w pokoju, ale to tylko połowa kłopotów. Główną konsekwencją będzie pojawienie się pleśni i wysokiej wilgotności.

Źle pojmowany system wentylacyjny w piwnicy gwarantuje zepsucie się przechowywanych w nim warzyw i owoców. Może to również wpływać na konserwację - metalowe pokrywy szybko rdzewieją. Niezbędne jest utrzymanie stałego mikroklimatu.

Rodzaje systemów wentylacyjnych

Wszystkie rodzaje wentylacji można podzielić na 2 grupy:

• naturalny - podczas gdy obieg mas powietrza wynika z różnicy ciśnień na wyjściu i wejściu do rurociągu;

• wymuszony - w takich systemach wentylatory są używane do wtłaczania powietrza do pomieszczenia i jego wylotu.

W każdej z tych grup można podzielić na podgrupy.

Tak więc w systemach wentylacji nawiewnej i wywiewnej (z naturalnym obiegiem) emitowane są:

• Schemat 2-rurowy. W tym przypadku stosuje się 2 oddzielne rurociągi - jeden jest dostarczany, a drugi jest wydechowy;
• z pierwszą rurą. Wentylacja w jedno-rurowej piwnicy jest znacznie mniej wydajna niż 2-rurowy odpowiednik, więc można go używać tylko do wentylowania małych pomieszczeń.

Zwróć uwagę! W wentylacji jednoprzewodowej wewnętrzna przestrzeń kanału jest podzielona na dwie części. Tak więc, ściśle rzecz biorąc, rury są nadal 2, są tylko w 1 przypadku.

Jeśli chodzi o systemy wentylacji wymuszonej, możemy wyróżnić:

• systemy wykorzystujące wentylator do wymuszania / usuwania powietrza z pomieszczenia;

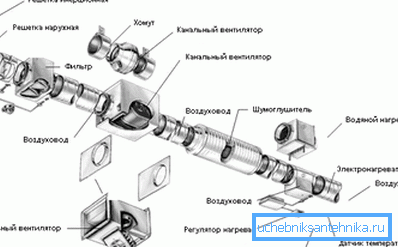

• w pełni zautomatyzowane systemy klimatyzacji. Jednocześnie kontrolują wilgotność i temperaturę w pomieszczeniu. Są one stosowane głównie w piwnicach winnych, tylko w takim przypadku koszt instalacji takiego systemu wentylacyjnego można uznać za uzasadniony.

Subtelności systemu wentylacji urządzenia

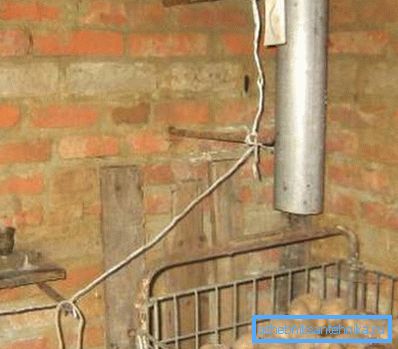

Jeśli chodzi o prawidłowe wykonanie wentylacji w piwnicy, możemy zacząć od obliczeń. Dość często ten etap jest ignorowany, w rezultacie może być tak, że wybrany odcinek rury po prostu nie jest w stanie zapewnić wymaganej wymiany powietrza. Reszta technologii instalacji jest zredukowana do instalacji 2 pionowych rur i weryfikacji wydajności wentylacji.

Proste obliczenia wentylacji

Na tym etapie, z uwagi na objętość powietrza w pomieszczeniu i prędkość ruchu powietrza, konieczne jest określenie wymiarów odcinka kanału.

Instrukcje wykonywania obliczeń wyglądają następująco:

1. Określone przez projektowy przepływ powietrza, który przejdzie przez kanał.

L = V • K,

w tym wzorze L jest objętością powietrza, m³/ godzinę;

V - objętość pomieszczenia, m³. Jako przykład ustaw głośność na 20 m³;

K - pokazuje, ile razy na godzinę powietrze w pomieszczeniu powinno się całkowicie zmienić (wykonane w ciągu 1 ... 4).

Zwróć uwagę! Właściwa wentylacja nie powinna wysychać owoców i warzyw. Dlatego przy obliczaniu K nie jest konieczne przyjmowanie zbyt dużych wartości.

W przykładzie L = 20 • 2 = 40 m³/ godzina, to znaczy, w ciągu godziny rura powinna zapewnić napływ tej objętości powietrza.

1. Określony przez wymaganą powierzchnię przekroju poprzecznego kanału za pomocą wzoru

F = L / (S • 3600),

gdzie F jest obszarem rury, m²;

S - prędkość powietrza, dopuszczalna w zakresie 1,0-1,5 m / s.

Dla rozważanego przykładu potrzebujemy F = 40 / (1,0 • 3600) = 0,0111 m².

1. W zależności od sekcji użyto wymiarów rury. Jeśli w przykładzie użyto przekroju kwadratowego, czy strona rurociągu byłaby równa A = v0,0111 = 0,106 m? 11,0 cm Jeśli planowane jest użycie okrągłych rur, ich średnica będzie wynosić d = 2 • v (F /?) = 2 • v (0,0111 / 3,14) = 0,119 m? 12,0 cm

Cechy instalacji rur do wentylacji wyciągowej

Jeśli wentylacja w piwnicy pod domem jest zorganizowana według schematu 2-rurowego, wówczas można użyć zarówno zwykłych rur PVC, jak i domowego kanału powietrznego z prostych grubych desek dokładnie dopasowanych do siebie.

Zwróć uwagę! Luki między poszczególnymi płytami poważnie obniżą efektywność wentylacji. Aby uzyskać większą szczelność od strony wewnętrznej, powierzchnię kanału pokryto stopionym bitumem lub po prostu pomalowano w kilku warstwach.

Jak już wspomniano, cyrkulacja powietrza nastąpi z powodu różnicy temperatur i gęstości powietrza na zewnątrz i wewnątrz, dlatego kanały powinny być tak rozmieszczone, aby spadek ciśnienia był maksymalny.

Zaleca się, aby urządzenie do wentylacji w piwnicy było wykonane zgodnie z następującymi zaleceniami:

• jeśli piwnica znajduje się w piwnicy, można się obejść bez rury zasilającej, w którym to przypadku powietrze dostaje się do piwnicy przez otwory w piwnicy. Jednak dla większej wydajności nadal zaleca się zainstalowanie rury wlotowej, która może być wyprowadzona przez podstawę;

Zwróć uwagę! Wyjście rury na ulicę przez podstawę musi być zamknięte siatką ochronną, co uchroni kanał powietrzny przed dostaniem się do niego małych zwierząt, owadów i gruzu. Siatka nie wpłynie na ruch powietrza.

• system wentylacji w piwnicy zapewnia separację rury wlotowej i wylotowej pod różnymi kątami;

• jeśli chodzi o montaż rurociągu, można je przymocować do ściany za pomocą wsporników lub zacisków. Konieczne jest unikanie dużej liczby zwojów rur, co zmniejsza odpowiednio prędkość powietrza i zmniejsza się objętość przekazywanego powietrza;
• koniec rury wlotowej zbliża się prawie do samej podłogi, odległość do podłogi powinna wynosić około 20-50 cm;
• nie będzie zbędne instalowanie przepustnicy w kanale zasysającym, regulacja prześwitu, łatwo będzie zmienić wydajność systemu wentylacyjnego;

• koniec rury wydechowej przeciwnie wznosi się prawie do samego sufitu, a jej górna część jest wyświetlana na dachu i jest uniesiona 40-50 cm nad powierzchnią dachu;
• w okresie zimowym konieczne jest nawet niewielkie zmniejszenie wydajności systemu, konieczne jest zmniejszenie przekroju rury, w przeciwnym razie zapewnione jest mrożenie.

Z zastrzeżeniem wymienionych zasad wentylacja piwnic i piwnic będzie działać skutecznie przy każdej pogodzie.

Wymuszona wentylacja

Czasami, pomimo wszystkich sztuczek, naturalne krążenie jest słabe. W takim przypadku pomocna będzie wentylacja wymuszona w piwnicy. Możesz zwiększyć wydajność, instalując prosty wentylator w kanale.

Dlatego należy wziąć pod uwagę następujące cechy systemu:

• lepiej jest zainstalować wentylator w rurze wydechowej;

Zwróć uwagę! Zainstalowanie wentylatora w kanale powietrza wlotowego doprowadzi powietrze z ulicy do piwnicy, w którym do pomieszczenia dostanie się wiele drobinek kurzu i brudu.

• ponieważ ryzyko wilgoci nadal występuje, najlepiej jest zasilać wentylator niskim napięciem.

Kontrola jakości i drobne sztuczki

Po rozwiązaniu pytania o sposób wentylacji w piwnicy należy sprawdzić skuteczność systemu. Wystarczy przynieść płonący mecz lub świecę do rur. Gdy zbliża się do rury wlotowej, płomień powinien być zgięty w piwnicy, a do rury wydechowej powinien zostać zassany do rury.

Jeśli nawet jeśli wszystkie zalecenia są przestrzegane w pomieszczeniu, czasami obserwuje się wilgoć, wówczas problem można rozwiązać, po prostu instalując skrzynkę z wapnem (wapno palone) lub suchą trocią. Pochłoną wilgoć z powietrza.

Gdy nadmierna suchość na podłodze, możesz po prostu rozprowadzić mokre trociny.

Na końcu

Wietrzenie piwnic - niezbędny środek do utrzymania stałego mikroklimatu w pomieszczeniu. Jeśli przestrzegane są zalecenia wymienione w tym artykule, wentylacja w piwnicy w zimie, w lecie, a nawet o każdej porze roku będzie działać bezawaryjnie. W rezultacie warzywa, owoce i żywność w puszkach będą przechowywane w piwnicy przez bardzo długi czas.

Wideo w tym artykule przedstawia przykład wentylacji nawiewnej i wywiewnej betonowej piwnicy.
