Test wentylacji: wartości testowe i wymogi prawne
Jaki jest test systemu wentylacji? Jakie parametry są oceniane? Czy istnieją jakieś dokumenty regulacyjne regulujące rozmieszczenie systemów wentylacyjnych i procedurę ich weryfikacji?
Spróbujmy odpowiedzieć na te pytania.

Lista dokumentów
Z dość obszernej listy dokumentów związanych z wentylacją, musimy zbadać dwa główne.
- W SNiP 3.05.01-85 określono ogólne wymagania dotyczące wentylacji urządzenia.
- W GOST 12.3.018-79 opisano technologię, która jest testem aerodynamicznym systemów wentylacyjnych.

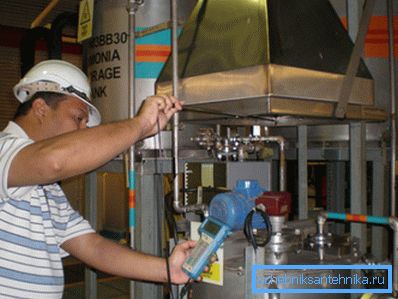

Ważne: akt kompleksowego testowania systemów wentylacyjnych wydany jest na podstawie zarówno pomiarów rzeczywistej wydajności systemu, jak i kontroli wizualnej z weryfikacją parametrów wyposażenia wentylacyjnego z podanymi.

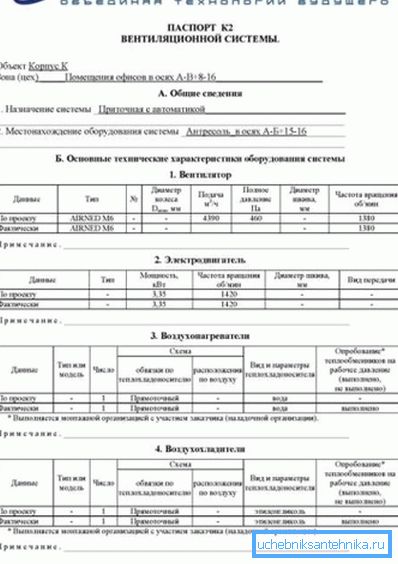

Zgodnie z wynikami testu, właściciel otrzymuje paszport wentylacyjny.
Dlaczego jest potrzebny?
- Paszport to dokument oficjalnie rejestrujący zakupiony przez Ciebie sprzęt - nawet jeśli w momencie zakupu nie posiadał certyfikatu zgodności z rosyjskimi standardami.
- Ponadto dokument będzie służył jako ważki argument w przypadku wszelkich sporów z przełożonymi. W przypadku pożarów, dymu i innych problemów, właściciel zawsze będzie w stanie udowodnić, że nie były spowodowane niespójnością konstrukcji i wydajności systemu wentylacji z obowiązującymi normami.
Zwróćmy się do wymagań dokumentów regulacyjnych.
Wymagania
SNiP 3.05.01-85
Kanały powietrzne, w których możliwy jest opad rosy, są układane ze stałym nachyleniem do drenażu 1 - 1,5 cm na metr długości. Podłużne szwy takich pudełek znajdują się tylko w ich górnej części (przeczytaj także artykuł "Badanie wentylacji" dla szybkiego wykrycia problemów i zanieczyszczenia).

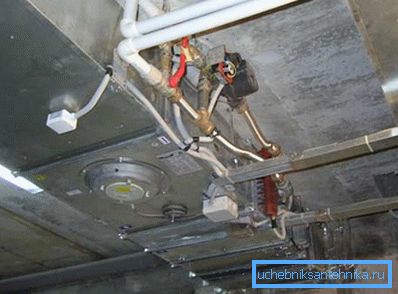

Uszczelki między kołnierzami można wysunąć tylko poza kołnierz.

Materiał uszczelki jest również regulowany.
- Przy temperaturach powietrza do 70C można stosować piankę gumową, piankę gumową, grube uszczelki gumowe lub uprzęże z polimeru mastyksu.
- W temperaturach powyżej 70 ° C używa się tektury azbestowej lub kabla azbestowego.
Nuance: w przypadku produkcji, której technologia powoduje zanieczyszczenie powietrza przez kwaśne opary, stosowana jest tylko guma kwasoodporna.
Gerlen (taśma uszczelniająca z gumopodobnego materiału), uszczelki i mankiety termokurczliwe mogą być stosowane do uszczelniania połączeń wtykowych.
Wszystkie śruby muszą być dokręcone na kołnierzu. Nakrętki muszą znajdować się po jednej stronie kołnierza; przy poziomym ustawieniu nakrętki są zwykle umieszczone u dołu. Instrukcja związana jest z banalnym bezpieczeństwem: śruba jest cięższa od nakrętki, a po upuszczeniu z dużej wysokości może spowodować bardziej poważne obrażenia.
Testowanie systemów wentylacyjnych, między innymi, obejmuje wizualną kontrolę nachylenia przewodów. Co to powinno być?
Typ kanału | Maksymalny odstęp między punktami mocowania (wieszaki lub podpory), m |
Bezskrzynka o największym rozmiarze do 400 mm | 4 |
Bezskrzynka o największym rozmiarze powyżej 400 mm | 3 |
Kołnierz o największym rozmiarze do 2000 mm | 6 |
Pionowo | 4 |
Nuance: kiedy wysokość sufitu w budynku wynosi do 4 metrów, zaleca się mocowanie pionowych szybów wentylacyjnych w suficie.

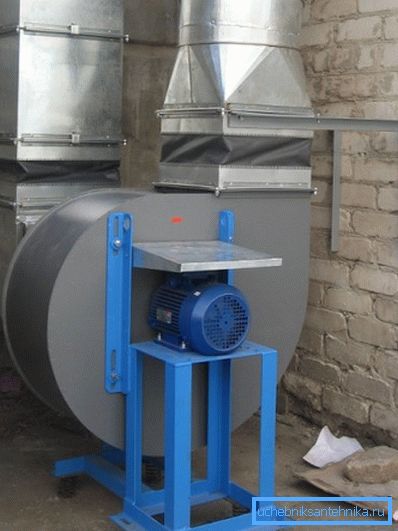

Kanały powietrzne są połączone z wentylatorami za pomocą elastycznych wkładek, które zapobiegają przenoszeniu drgań.

Wentylatory promieniowe powinny być instalowane na podstawach antywibracyjnych na kotwach. Same wibroizolatory, gdy są instalowane na podłodze lub fundamencie, nie wymagają mocowania, ale konieczne jest przymocowanie ich do metalowych konstrukcji.
Osie wentylatorów i silników elektrycznych powinny być ściśle współosiowe lub równoległe (w zależności od metody przenoszenia momentu obrotowego).
Wszystkie potencjalnie niebezpieczne elementy systemu wentylacyjnego (złączki, paski, otwarte dysze ssące) są pokryte pokrywami ochronnymi i siatkami.
GOST 12.3.018-79
Jak, zgodnie z dokumentem, przeprowadzane są badania aerodynamiczne systemów wentylacyjnych?
Punkty pomiarowe

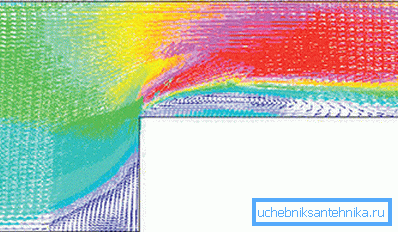

- Aby zmierzyć ciśnienie i natężenie przepływu, wybiera się sekcje, które nie znajdują się bliżej niż 6 średnic hydraulicznych po punkcie zakłócenia przepływu (skręt, zawór, kratka itd.) I nie bliżej niż 2 średnice hydrauliczne. Kosztem nieprzestrzegania tej zasady jest poważne zniekształcenie wyników pomiarów spowodowane turbulencją.

Odniesienie: dla okrągłej średnicy przewodu hydraulicznego równej średnicy wewnętrznej. Dla prostokąta oblicza się go jako 2AB / (A + B), gdzie A i B są bokami wewnętrznej sekcji kanału.
- Dopuszczalne jest umieszczenie punktu pomiarowego (odcinka pomiarowego) w punkcie nagłego zwężenia lub poszerzenia kanału. Co więcej, jego powierzchnia jest równa najmniejszej powierzchni przekroju w zwężeniu.
Sprzęt
Jakiego sprzętu używa się do indywidualnych testów systemów wentylacyjnych i klimatyzacyjnych?

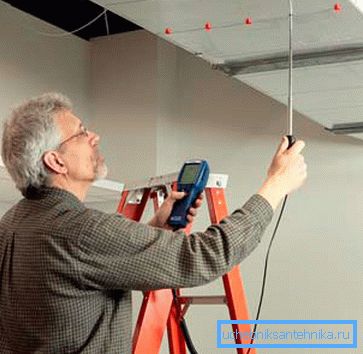

- Połączony odbiornik ciśnienia służy do pomiaru ciśnienia dynamicznego w strumieniu z prędkością przekraczającą 5 m / s oraz ciśnienia statycznego w stałym strumieniu.
- Odbiornik pełnego ciśnienia jest potrzebny, jak sama nazwa wskazuje, do pomiaru całkowitego ciśnienia w szybkich (ponad 5 m / s) przepływach.

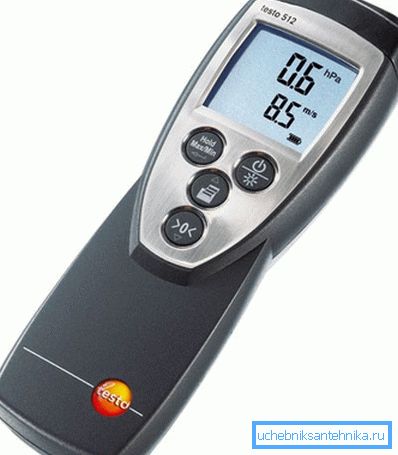

- Manometr różnicowy i manometr służą do pomiaru spadku ciśnienia.

- Anemometr (termo-anemometr) - do pomiaru prędkości powolnego (do 5 m / s) przepływu powietrza.
- Barometr - do pomiaru ciśnienia otoczenia. Jest to konieczne, aby ocenić przepływ powietrza podczas pracy wentylacji.
- Termometr rtęciowy lub termopara - do pomiaru temperatury powietrza.
- Psychrometr - do pomiaru poziomu wilgotności.
Nuance: w pomiarach prowadzonych w zakurzonych strumieniach, konstrukcja urządzeń powinna zapewniać ich proste czyszczenie - własnymi rękami, szczotką lub strumieniem sprężonego powietrza ze sprężarki.
Zamówienie testowe
Testy przeprowadza się nie wcześniej niż 15 minut po rozpoczęciu wentylacji; W tym czasie ustabilizują się wszystkie podstawowe parametry ciśnienia, prędkości, temperatury i wilgotności.
Co dokładnie jest mierzone?
- Ciśnienie powietrza w pomieszczeniu.
- Temperatura w kanale.
- Temperatura w pokoju.
- Dynamiczne ciśnienie przepływu.

- Ciśnienie statyczne w tym samym punkcie przepływu.
- Całkowite ciśnienie w tym samym punkcie.
- Czas, w którym anemometr znajduje się w płaszczyźnie zmierzonego przekroju przepływu i zmiana jego odczytów
Bezpieczeństwo
Istnieje tylko jeden wymóg dotyczący bezpieczeństwa: proces pomiaru nie powinien prowadzić do tworzenia niebezpiecznych lub wybuchowych koncentracji gazów.
Dokumentowanie

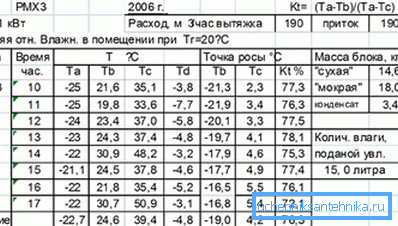

Na podstawie pomiarów i ich przetwarzania opracowano protokół badań aerodynamicznych wentylacji, w którym wprowadza się wszystkie parametry. Oprócz rejestrowania pomiarów, akt indywidualnego testowania urządzeń wentylacyjnych obejmuje wyniki kontroli wizualnej i weryfikacji rzeczywistych charakterystyk urządzenia z podanym.

Aby podlegać aktywacji:
- Dla fanów - typ, średnica wirnika, natężenie przepływu i całkowite ciśnienie przepływu, obroty i średnica koła pasowego.
- Do silnika elektrycznego - typ, moc, prędkość, sposób przenoszenia momentu obrotowego i średnicy koła pasowego.
- Do klimatyzatorów i grzejników - typ, schemat obiegu chłodziwa, jego typ i wyniki badań pod ciśnieniem roboczym.
- Dla filtrów - przepustowość, pułapkowanie procentowe i spadek ciśnienia.
- Do nawilżaczy - typ, przepływ powietrza, ciśnienie przed opryskiwaczem, obroty i średnica koła opryskiwacza i moc silnika.
Czynność polegająca na przetestowaniu systemu wentylacji, przy jednoczesnym spełnieniu wszystkich wymagań technicznych i odejściu od rzeczywistych cech charakterystycznych od projektu, o nie więcej niż + 10%, służy jako podstawa do wydania paszportu wentylacyjnego.

Wniosek
Mamy nadzieję, że moglibyśmy odpowiedzieć na pytania, które zgromadziły się w czytniku w zakresie wymagań regulacyjnych i procedur testowych (patrz także artykuł "Automatyka wentylacji: funkcje, cechy, możliwości").
Jak zawsze, film w tym artykule oferuje dodatkowe informacje. Sukcesy!
