Vent valve - widoki i funkcje

Nowoczesne apartamenty i domy są konstrukcjami hermetycznymi, dlatego wymagają skutecznej wentylacji. Jego istotnym elementem są zawory wentylacyjne, które przepuszczają masy powietrza tylko w jednym kierunku. Najczęściej w systemach wymiany powietrza znajduje się zawór wentylacyjny do ścian, który może być wlotowy lub wsteczny.

W tym artykule szczegółowo zbadamy przeznaczenie takich zaworów, rozważymy ich różne typy, cechy i proces instalacji.

Cel

Wentylacyjny zawór powietrza wykonuje jednocześnie kilka ważnych funkcji:

• Zapewnia prawidłowe i nieprzerwane działanie systemu wymiany powietrza.
• Reguluje tryby przepływu powietrza i wentylacji.
• Jak wspomniano powyżej, zapobiega przemieszczaniu się mas powietrza w przeciwnym kierunku lub całkowicie zakrywa otwór wentylacyjny.
• Zapewnia równowagę między przepływem powietrza nawiewanego i wywiewanego.
• Jest to ochrona przed przenikaniem hałasu ulicznego do pomieszczenia.

Ponadto, dzisiaj istnieją projekty, które oprócz powyższych, wykonują również funkcję przeciwpożarową. Zatem to urządzenie jest ważnym elementem wentylacji.

Rodzaje zaworów

Do chwili obecnej istnieje kilka rodzajów różnych zaworów wentylacyjnych. Przede wszystkim różnią się one swoim celem:

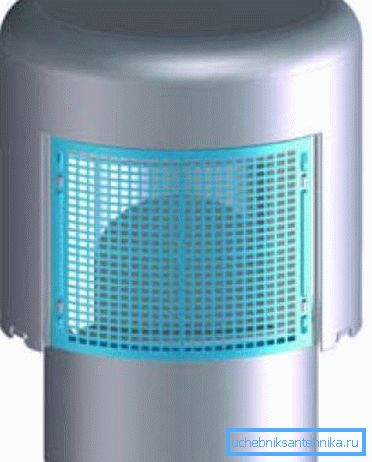

Zwróć uwagę! Wentylacja nazywana jest również zaworem do odprowadzania ścieków, jednak w celu wymiany powietrza w pomieszczeniach nie ma ona znaczenia i jest przeznaczona do kompensacji ciśnienia w systemie.

Ponadto produkty te różnią się kształtem.

Mogą to być:

• Round;
• Kwadratowy lub prostokątny.

W zależności od urządzenia są to urządzenia elektryczne lub ręczne. Zawór elektryczny działa w połączeniu z innymi urządzeniami wentylacyjnymi i automatycznie dostosowuje przepływ powietrza.

Układ zaworów

Ściana wejściowa

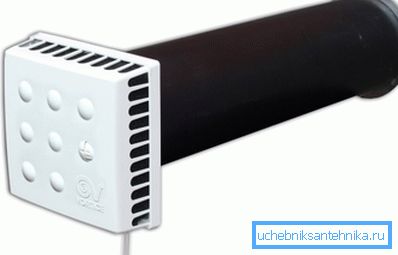

Najczęściej stosowany jest ścienny zawór wlotowy (dowiedz się, w jaki sposób jest wyposażona wentylacja kotłowni w prywatnym domu).

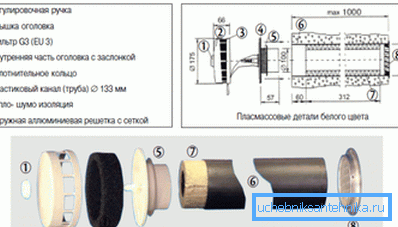

Składa się z następujących elementów:

• Rury - długość jest nieco większa niż grubość ściany.
• Kratka zewnętrzna - opóźnia duże zanieczyszczenia.
• Materiał dźwiękochłonny - znajduje się wewnątrz rury.
• Filtr - zapobiega przenikaniu kurzu i innych drobnych zanieczyszczeń.
• Element ruchomy - reguluje natężenie przepływu powietrza i, jeśli to konieczne, zamyka układ.
• Przełącznik - przeznaczony do sterowania ruchomym elementem.
• Cap cap - nadaje dekoracyjnemu wyglądowi i chroni przed uszkodzeniami mechanicznymi.

Ten projekt ma kilka zalet, takich jak:

• Łatwa instalacja;
• Wygląd urządzenia nie psuje wnętrza;
• Wygoda obsługi;
• Skuteczność;
• Możliwość instalacji własnych rąk, nawet po skończeniu pokoju.

Wskazówka! Jeśli urządzenie znajduje się w pobliżu grzejnika, powietrze wchodzące natychmiast się nagrzeje.

Przykładem takich modeli są:

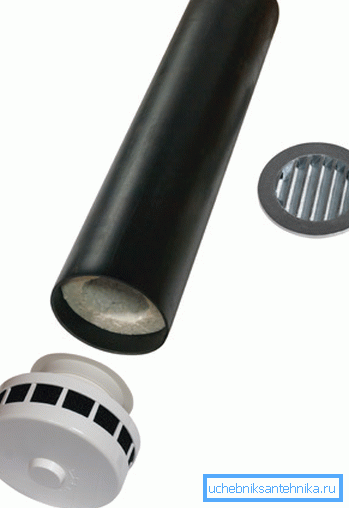

• CPV 125;
• KIV-125 i inne

Urządzenie zaworów elektrycznych jest bardziej skomplikowane, ponieważ mają one czujniki i napęd elektryczny. Jednak zasada ich pracy pozostaje taka sama. Cena automatycznych urządzeń jest oczywiście wyższa niż mechanicznych.

Wyczerpanie

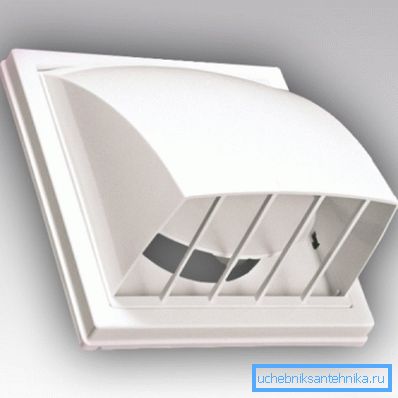

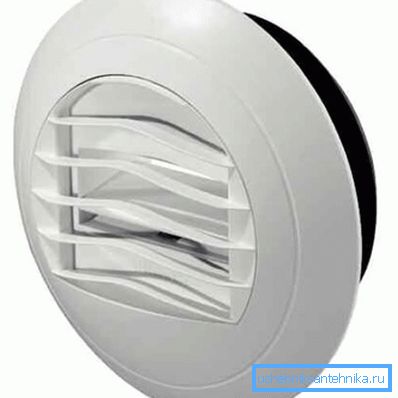

Zawór wydechowy z reguły ma prostszą konstrukcję niż zawór wlotowy i składa się tylko z trzech elementów:

• Naprawiono część w postaci siatki - może być kwadratowy lub prostokątny. Jego głównym celem jest nadanie projektowi dekoracyjny wygląd, a także ochrona zaworu przed uszkodzeniami mechanicznymi.
• Część ruchoma (brama) - jest okrągłym lub kwadratowym płatkiem, który można otworzyć tylko w jednym kierunku.
• Kołnierz - Zaprojektowany do łączenia urządzenia z kanałem wentylacyjnym - zawsze ma okrągły kształt.

Zwróć uwagę! Jeśli wybierzesz zawór do kąpieli, musisz zwrócić uwagę na materiał, z którego jest wykonany, ponieważ urządzenie musi wytrzymać wysokie temperatury i wysoką wilgotność. Dlatego nie można instalować produktów z tworzyw sztucznych.

Instalacja powinna być przeprowadzona ostrożnie, aby nie uszkodzić zaworu, a także aby zapobiec przedostawaniu się gruzu budowlanego do konstrukcji. W przeciwnym razie urządzenie nie będzie działać zgodnie z oczekiwaniami.

Na przykład klapka może być zawsze otwarta. Dlatego po instalacji należy sprawdzić wydajność produktu.

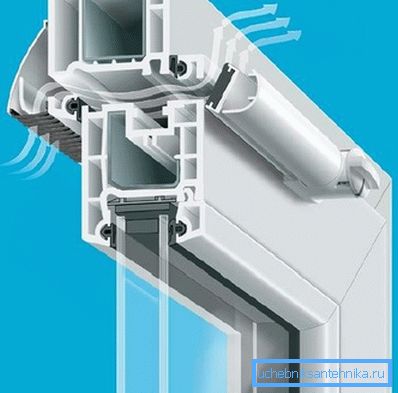

Okienko

Ten zawór jest konstrukcją osadzoną w profilu okiennym. Jego urządzenie jest dość proste, jednak skuteczność nie cierpi z tego powodu.

Jedyną wadą jest brak filtrowania, ale ponieważ sama luka jest dość wąska, śmieci z ulicy nie mogą przez nią przeniknąć. Jeśli to konieczne, szczelinę można zamknąć lub natężenie przepływu można regulować za pomocą specjalnego uchwytu.

Zawory okienne są dostarczane wraz z oknem. Dlatego ich obecność powinna zwrócić uwagę przy wyborze okien. To prawda, że ​​istnieją modele montowane na już zainstalowanych plastikowych oknach.

Zwróć uwagę! Istnieją modele, które nie pozwalają na regulację przepływu powietrza, ale ograniczają je tylko w przypadku silnych podmuchów wiatru. Oczywiście, jest lepiej, gdy istnieje funkcja kontroli dopływu. Dlatego w chwili obecnej należy zwrócić uwagę przy wyborze produktu.

Instalacja zaworów wentylacyjnych

Wlot

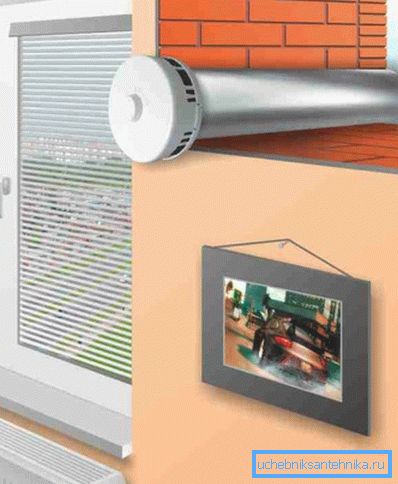

Przed przystąpieniem do montażu zaworu wlotowego należy ustalić jego lokalizację. W tym celu należy z wyprzedzeniem przygotować system wentylacji, zgodnie z określonymi zasadami. Najlepiej powierzyć pracę nad takim schematem specjalistom.

Dalsze instrukcje instalacji są następujące:

• Pierwszym krokiem jest zmierzenie grubości ścianki i zakup produktu o odpowiedniej długości. W sprzedaży można znaleźć urządzenia z rurą od 0,4 do 1 m.
• Po ustaleniu lokalizacji urządzenia należy wywiercić otwór w ścianie. Średnica musi mieć mały margines, aby rura mogła swobodnie przechodzić do otworu.
• Po zainstalowaniu rury wszystkie szczeliny muszą być zenowane, tak aby połączenia były szczelne.

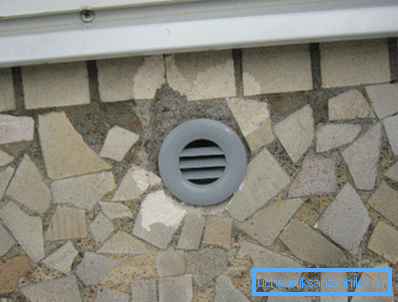

• Następnie na zewnątrz zamontowana jest kratka ochronna, a sam zawór jest zamontowany wewnątrz, zgodnie z instrukcjami producenta.

Zwróć uwagę! Aby zapobiec przedostawaniu się opadów i wilgoci do wnętrza konstrukcji, rynnę deszczową należy zainstalować na zewnątrz grilla.

Wyczerpanie

Instalacja zaworu wydechowego oznacza obecność kanałów wentylacyjnych, które mogą być umieszczone w ścianie lub suficie.

Zwykle wyloty wentylacyjne z zaworami są instalowane w pomieszczeniach technicznych:

• W kuchni;
• W toalecie;
• W łazience itp.

Obecność elementów układu wydechowego w tych pomieszczeniach wystarcza do wymiany powietrza we wszystkich pomieszczeniach, ponieważ jego cyrkulacja odbywa się przez pęknięcia w drzwiach.

Cała instalacja sprowadza się do połączenia konstrukcji z tymi kanałami. Z reguły elementy łączone są metodą kołnierzową. Po podłączeniu samego zaworu, górna kratka jest nakładana na ścianę lub sufit, który najczęściej jest mocowany do powierzchni za pomocą samogwintujących śrub.

Tutaj być może i wszystkie główne punkty, które musisz wiedzieć o zaworach wentylacyjnych w układzie systemu.

Wniosek

Zawory są ważnym elementem systemów wentylacyjnych, pozwalającym regulować ich pracę. Zawory wentylacyjne mogą być zainstalowane zarówno na nawiewach, jak i na wylocie. Ponadto zawór zwrotny i wylot wentylacyjny pełnią różne funkcje, więc pracują razem w systemie.

Z filmu w tym artykule dowiesz się dodatkowych informacji na ten temat.
