Wentylacja basenu: cechy, wymagania, projekt

Baseny są klasyfikowane jako obiekty, w których właściwa wentylacja odgrywa kluczową, jeśli nie decydującą rolę. W przypadku braku odpowiedniej wymiany powietrza atmosfera w pomieszczeniu bardzo szybko przestanie spełniać wymagania SanPiN i SNiP, które są obowiązkowe.

Omówimy główne cechy projektu i wymagania dotyczące systemów wentylacyjnych prywatnych basenów.

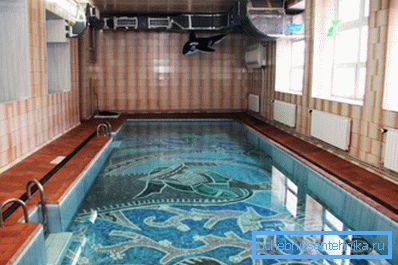

System wentylacji basenu

Cel

Systemy wentylacji basenu i system jako całość mają wiele cech i różnią się od podobnych systemów ogólnego przeznaczenia (patrz również artykuł Wentylacja w saunie: wybór odpowiedniej opcji i funkcji urządzenia na własną rękę).

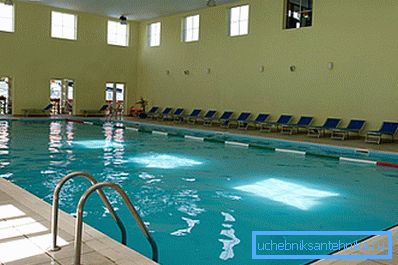

Jeżeli głównym zadaniem w klimatyzowaniu w pomieszczeniach mieszkalnych i użytkowych jest zapewnienie wystarczającego zaopatrzenia w tlen świeżym powietrzem, to w przypadku basenu problem ten zostaje rozwiązany po drodze; głównym celem jest zapewnienie określonej wilgotności w warunkach intensywnego odparowania wilgoci z powierzchni lustra wody.

Należy rozumieć, że nie jest możliwe zmniejszenie szybkości parowania poniżej pewnych wartości, ponieważ oprócz wymagań dotyczących wilgotności powietrza istnieją ścisłe ograniczenia reżimów temperatury wody i powietrza, które są regulowane przez dokumenty regulacyjne.

Aby zrozumieć, jak ważna jest rola dobrze zorganizowanej napowietrzenia, wystarczy wziąć pod uwagę konsekwencje jej braku:

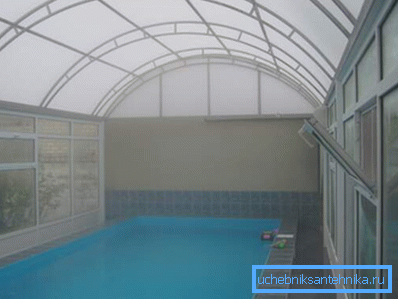

• W przypadku braku podaży i wywiewanego strumieni wilgotność względna wzrośnie dramatycznie, większość pary buduje się nad wodą, a pływak natychmiast poczuć nieprzyjemny zaduch, brak tlenu i innych niepożądanych objawów, co czyni dalsze uzdatnianie wody jest nie tylko niewygodne, ale także niebezpieczne;
• Rosnąca wilgotność powietrza i jego temperatura doprowadzą do tego, że otaczające struktury i inne elementy konstrukcji staną się zimniejsze niż punkt rosy, a na ich powierzchni zacznie powstawać obfity kondensat. Ten efekt znany jest jako "płaczące ściany";
• W rezultacie po kilku godzinach przeprowadzanie zajęć i procedur w wodzie stanie się niebezpieczne. Po chwili przebywanie w łaźni basenu zmieni się w coś w rodzaju wizyty w wannie;
• Z powodu dużej ilości skroplin, szczegóły strukturalne struktury zaczynają korodować i niszczeją, a wilgoć wypływająca ze ścian tworzy kałuże na podłodze. Doprowadzi to do jeszcze większego parowania i lawinowego wzrostu wilgotności powietrza, zamieniając pokój w łaźnię parową.

Zwróć uwagę! System wentylacyjny pomieszczenia z łazienką powinien rozwiązać dwa problemy: zapewnienie wymaganej wilgotności powietrza to przede wszystkim zapewnienie dopływu tlenu po drodze.

Funkcje specjalne

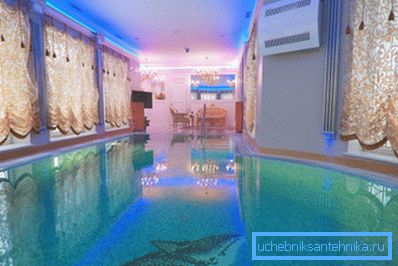

Wentylacja w basenie prywatnego domu ma szereg charakterystycznych cech, które są ważne do poznania i zrozumienia.

Cechy te są podyktowane nie tylko obecnością otwartego lustra o dużej powierzchni wody, ale także wieloma innymi czynnikami, takimi jak:

• konstrukcja konstrukcji;
• wymagania dotyczące parametrów temperatury;
• sanitarny i higieniczny;
• wymagania medyczne.

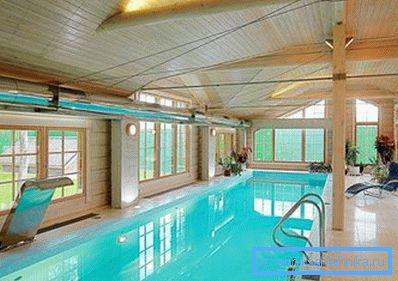

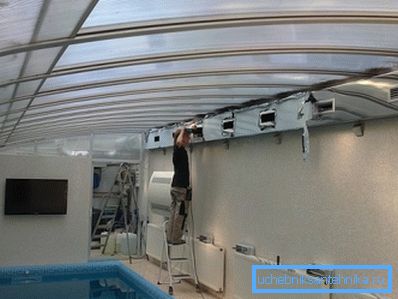

Przede wszystkim należy wziąć pod uwagę zwiększoną zawartość wilgoci w usuwanym powietrzu, co prowadzi do obfitości kondensatu w przewodach powietrznych, szybach wentylacyjnych i kanałach wentylacyjnych. Oznacza to, że kanały i miny powinny być wyposażone w specjalne palety do zbierania wody i jej usuwania. Jednocześnie konieczne jest zapewnienie swobodnego i wygodnego dostępu personelu do palet i zaworów.

Ponadto zmienia się kolejność organizacji przepływów wentylacyjnych oraz lokalizacja otworów wejściowych i wyjściowych.

Schemat wentylacji w basenie jest inny niż w normalnym pomieszczeniu, szczególnie w takich punktach:

• Ponieważ głównym zadaniem jest usunięcie maksymalnej ilości wilgoci, należy pamiętać, że wilgotne powietrze jest lżejsze niż suche, dlatego gromadzi się pod sufitem. W związku z tym należy tam umieścić odpowietrzniki;
• Zbyt intensywny ruch powietrza nad wodą i w pobliżu wanny doprowadzi do tego, że mokra i naga osoba zacznie odczuwać zimno i odczuwać dyskomfort.. Z drugiej strony brak lub słabość tych strumieni doprowadzi do gromadzenia oparów bezpośrednio nad wodą, co doprowadzi do nieprzyjemnego zaduchu;
• Powietrze dostarczane do pomieszczenia musi być ogrzewane, aby uniknąć zimnych przeciągów w zimie i spadku temperatury wewnętrznej.. Również zimne strumienie są obarczone występowaniem zimnych objawów podczas kąpieli.

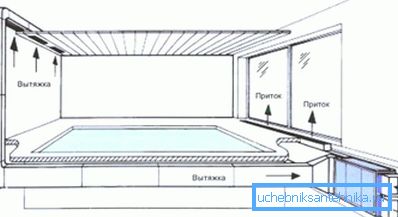

Zwróć uwagę! W przeciwieństwie do konwencjonalnych systemów, system wentylacyjny basenu ma osobliwy układ przepływu powietrza: pod spodem, pod wyciągiem - pod sufitem.

Inną cechą są znaczące różnice (prawie dwukrotne) w wilgotności wchodzącego powietrza, w zależności od warunków pogodowych na zewnątrz i pory roku. Prowadzi to do tego, że obliczenia wentylacji basenu muszą być dokonywane z uwzględnieniem różnych trybów intensywności.

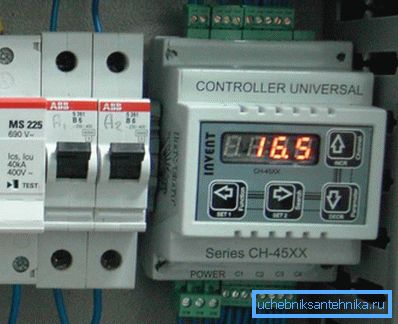

Aby zapewnić normalną pracę systemu, czujniki temperatury są zwykle używane w punktach czerpania powietrza z ulicy, które kontrolują włączenie dodatkowych układów wydechowych.

Wymagania prawne

Zgodnie z normami przyjętymi w Federacji Rosyjskiej projekt wentylacji basenu przeprowadzany jest na podstawie takich danych wejściowych:

1. Przyjmuje się, że temperatura wody wynosi 30 - 32 ° C, podczas gdy według norm europejskich ta temperatura wynosi 28 ° C;
2. Temperatura powietrza powinna przekraczać temperaturę wody o 1-2 ° C. Zgodnie z normami UE różnica wynosi 2-4 ° C, ale nie więcej niż 34 ° C;
3. Maksymalny dozwolony przez wilgotności względnej 65%, ale dla konstrukcji prywatnych wykonanych zmniejszyć tę liczbę do 45 - 50%, a nawet wielokrotne zmniejszenie wilgotności względnej nie powoduje dyskomfortu dla osoby, nie można powiedzieć o jej wzrost;
4. Intensywność wymiany gazowej jest zwykle określana na podstawie obliczeń, ale nie powinna ona spaść poniżej 80 metrów sześciennych na godzinę na osobę dorosłą;
5. Prędkość wiatru (ruch strumienia wentylacyjnego) w obszarze łaźni nie powinna przekraczać 0,2 m / s;
6. Aby zapobiec powstawaniu stref stojących, wymiana powietrza w pomieszczeniach z basenami powinna być przeprowadzana z nie więcej niż o połowę większą przewagą spalin niż dopływ;
7. Układ wentylacyjny - wymuszony, wymuszony, z impulsem mechanicznym. Ponadto powinna być niezależna, niezwiązana z ogólnym systemem napowietrzania domku i autonomiczna;
8. Systemy wentylacyjne powinny być wybierane z uwzględnieniem możliwości pracy w co najmniej dwóch trybach: okres nieprodukcyjnym, w tym tych przeznaczonych dla tego trybu oddzielnych zespołów spalin i powietrza dostaw, a w ciągu dnia pracy i procedury są połączone za pomocą dodatkowych urządzeń, które wraz z pierwszym są w stanie zapewnić niezbędną wymianę gazową ;
9. Wartość wewnętrznego odcinka min i kanałów określa się na podstawie obliczeń opartych na wartościach wiatru i ciśnieniu grawitacyjnym oraz ciśnieniu generowanym przez część wlotową.

Zwróć uwagę! Z analizy wymagań regulacyjnych możemy wywnioskować, że ramy są ustalone dość sztywne, więc jedynym sposobem zapewnienia wymaganego poziomu wilgotności jest intensywna wymiana gazu i osuszanie.

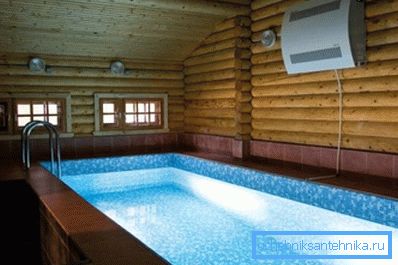

Odwodnienie odbywa się za pomocą osuszaczy kondensacyjnych, w których przepływ powietrza przepływa przez układ zimnych powierzchni, na których skrapla się wilgoć. Są to zaawansowane technologicznie instalacje, które są w stanie całkowicie rozwiązać problem wilgotności, ale ich cena jest bardzo wysoka.

Z reguły osuszacze są używane w połączeniu z układem zasilania i wydmuchu. Higrostostaty kontrolują włączenie dwóch lub trzech samochodów w razie potrzeby, gdy na przykład w letnim upale wentylacja nie poradzi sobie z zadaniem, a wilgotność wzrośnie powyżej ustawionego limitu.

Wskazówki dla początkujących projektantów

Na koniec pragniemy przedstawić kilka krótkich zaleceń tym, którzy zamierzają opracować projekt wentylacji basenu i zbudować system własnymi rękami.

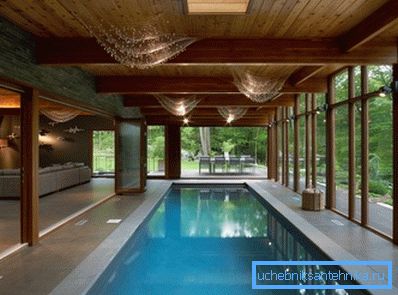

Basen (lustra wody) jest zwykle w zakresie 18 - 50 metrów kwadratowych. Wokół basenu powinny znajdować się obwodnice o szerokości od 1 do 3 metrów.

Wysokość pomieszczenia powinna wynosić od 4 do 6 metrów, natomiast pożądana jest duża powierzchnia przeszklenia (do 60%), a ogrzewanie wody powinno przebiegać wzdłuż obwodu tego oszklenia.

Prywatne obiekty są zaprojektowane na podstawie ich krótkotrwałego i okazjonalnego użytku, podczas gdy liczba osób płynących w tym samym czasie wynosi 1-3 osób.

Kratki wentylacyjne najlepiej wykonać, aby zmaksymalizować powierzchnię, aby zapewnić pożądane wartości prędkości przepływu powietrza. W tym przypadku pożądane jest dążenie do realizacji zasady wentylacji ciśnieniowej.

Jeśli to możliwe, zaleca się stosowanie kurtynowej powierzchni wody w czasie, gdy struktura nie jest używana. Przy małej objętości i powierzchni podłogi lepiej jest nie umieszczać kratek zasilających na podłodze lub ścianach znajdujących się w pobliżu wanny.

 Wniosek

Wentylacja basenu ma wiele unikalnych cech. Został zaprojektowany zgodnie z własnymi zasadami i przepisami na podstawie wymagań SanPiN i SNiP (patrz także artykuł Wentylacja w łaźni parowej - cel i cechy aranżacji).

Dla jasności, przegląd takiego systemu pokazano na filmie w tym artykule.
