Wentylacja bez dymu: główne cechy i cechy urządzenia

W tym artykule omówimy, co stanowi system wentylacji pozbawiony dymu, według jakich kryteriów jest on obliczany i jakie są cechy jego urządzenia.

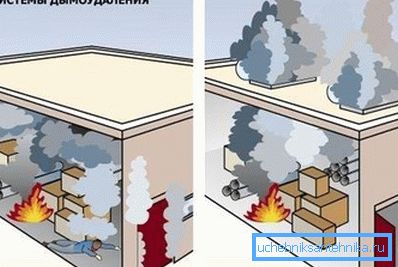

Prawdopodobnie nie ma jednego obiektu budowlanego, który byłby całkowicie chroniony przed nieautoryzowanym zapłonem. Aby szybko i skutecznie usunąć dym z pomieszczenia w przypadku pożaru i ograniczyć rozprzestrzenianie się produktów spalania, stosuje się system oddymiania.

Funkcje aplikacji

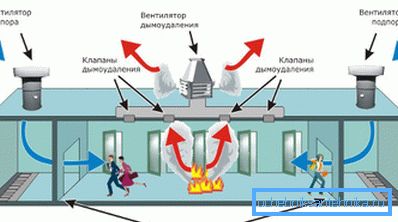

Standardowy system wentylacji przeciwpożarowej służy do dostarczania powietrza na zewnątrz obiektu do klatek schodowych, szybów windowych i śluzy przedsionków, aby zapobiec rozprzestrzenianiu się produktów spalania przez te pomieszczenia (patrz również artykuł Wentylacja do płytek metalowych - przeznaczenie i instalacja).

Odpowiednio zaprojektowany system dolotowy może skutecznie usuwać dym i tlenek węgla zarówno z pomieszczeń, które są bezpośrednio serwisowane w przypadku pożaru, jak iz pomieszczeń pomocniczych, takich jak korytarze, korytarze itp. W rezultacie ludzie mogą względnie bezpiecznie opuścić pomieszczenie, w którym wykryto pożar.

Urządzenia odpowiedzialne za usuwanie dymu, zgodnie z wymaganiami bezpieczeństwa pożarowego, są obowiązkowe do zainstalowania w takich pomieszczeniach jak:

• zamknięty parking podziemny i naziemny;
• warsztaty produkcyjne i magazyny;
• pokoje z stałymi tłumami ludzi;
• pokoje handlowe i pawilony;
• teatry i kina;
• budowa atria powyżej 28 m;
• fragmenty;
• korytarze o długości ponad 15 m, które nie mają naturalnego światła (zgodnie z SNiP 41-01-2003)
• poczekalnie na lotniskach przy dworcach kolejowych itp.

Wśród dodatkowych funkcji systemów oddymiania zauważamy:

• stworzenie optymalnych warunków pracy dla personelu odpowiedzialnego za konserwację specjalistycznego sprzętu pracującego w cyklu ciągłym;
• zapewnienie warunków niezbędnych do skutecznego działania straży pożarnej podczas gaszenia pożarów i podczas akcji ratowniczych;
• zapewnienie warunków niezbędnych do pełnego funkcjonowania szeregu precyzyjnych urządzeń technologicznych.

Funkcje konstrukcyjne

Projekt wentylacji przeciwpożarowej realizowany jest z uwzględnieniem specyfiki urządzeń wentylacyjnych przeznaczonych do pracy z gazami nagrzanymi do wysokich temperatur. Ponadto projektowanie i budowa takich systemów odbywa się w oparciu o potrzebę zapewnienia skoordynowanej pracy wszystkich elementów związanych z systemami wentylacyjnymi.

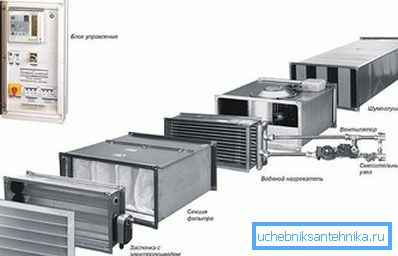

W odniesieniu do funkcjonowania skutecznych systemów usuwania dymu, takie elementy jak:

• wentylatory specjalnie zaprojektowane i wyprodukowane z oczekiwaniem na pracę w szczególnie trudnych warunkach pracy;
• przewody wentylacyjne (kolektory, kanały powietrzne i miny) wykonane zgodnie z normami odporności ogniowej;
• otwarte i zamknięte klapy przeciwpożarowe, w tym modyfikacje dymu i ognioodporne;
• Drzwiczki i ekrany ognioodporne z dymem i gazem.

Ważne: Projektowanie systemów wentylacji oddymiającej w korytarzach budynków mieszkalnych i użyteczności publicznej wykonuje się oddzielnie od innych systemów służących do ochrony obiektu.

Obliczanie systemu usuwania dymu

Instrukcja obsługi systemów oddymiania zapewnia odprowadzanie produktów spalania ze stref dymu. W standardach czasów ZSRR obszar tych stref oszacowano na 1500 m? Czas minął, a oddymianie zgodnie z SNiP 41-01-2003 przewiduje strefę dymną o powierzchni do 3000 m ?.

Projektując własnymi rękami systemy dla pomieszczeń, których powierzchnia przekracza 3000 m?, Strefa dymu musi być podzielona na kilka stref o powierzchni do 3000 m ?, zgodnie z odpowiednimi normami.

Obliczanie podstawowych parametrów bezdymnej wentylacji budynków przeprowadza się zgodnie z wymaganiami podanymi w MDS 41-1.99 "Zalecenia dotyczące ochrony przed dymem w pożarach".

Ważne: Oprócz tych standardów uwzględniono również cechy dróg ewakuacyjnych, ich długość, jednoczesną liczbę osób, które mogą skorzystać z tych dróg podczas ewakuacji.

Obliczanie wentylacji pozbawionej dymu ma jeden cel, a mianowicie określenie natężenia przepływu (ilości) powietrza nawiewanego, które wystarcza, aby palić powyżej i nie spadać poniżej wysokości górnej strefy korytarza przez cały czas wymagany do ewakuacji ludzi.

Na co trzeba zwrócić szczególną uwagę, przeprowadzając takie obliczenia?

• Bierzemy pod uwagę możliwość pożaru w pomieszczeniach znajdujących się nie w jednym, ale w każdym pomieszczeniu pożarowym budynku.
• Uwzględniamy fakt, że przeciętnie instalacja odprowadzania dymu charakteryzuje się wydajnością do kilku tysięcy metrów sześciennych na godzinę. W tym samym czasie natężenie przepływu w systemie ochrony przed dymem świeżego powietrza może osiągnąć dziesiątki tysięcy metrów sześciennych na godzinę.
• Uwzględniamy fakt, że maksymalna prędkość powietrza w wolnych od dymu kanałach powietrznych osiąga 11 m / s, a zalecana prędkość w zakresie od 9 do 11 m / s.

Zalecenia dotyczące wyboru sprzętu

• Wybierając i kupując sprzęt dymoszczelny, oszczędności są niewłaściwe. Faktem jest, że cena takiego sprzętu, nawet w najdroższej wersji, jest o rząd wielkości niższa niż koszt sprzętu, który można ewakuować podczas pożaru.

Nie trzeba przypominać, że życie ludzkie jest bezcenne!

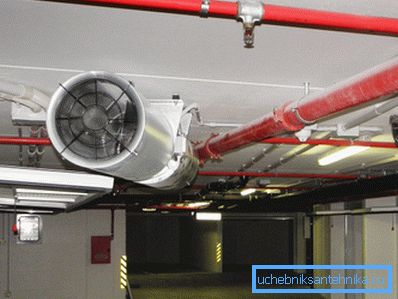

• Wybierając wentylatory do kompletowania systemu, dajemy pierwszeństwo specjalnym modyfikacjom, które są zaprojektowane do pracy z gazami nagrzanymi do temperatur krytycznych (do + 600 ° С). Z reguły specjalne konstrukcje przeciwdymne lub przeciwwybuchowe są zaprojektowane do pracy w takich warunkach.

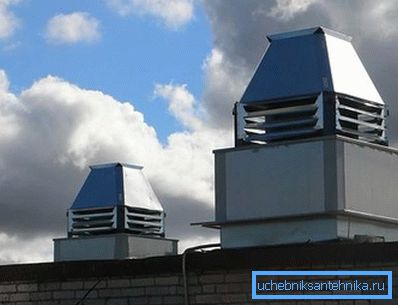

• Instalacja wentylatorów przeciwdymowych jest dozwolona tylko w pomieszczeniach odizolowanych od konwencjonalnych wentylatorów.. Jeśli nie ma odizolowanych pomieszczeń dla takich potrzeb, sprzęt można zainstalować na dachu budynku.
• W systemach wentylacji wolnej od dymu stosuje się kanały i przewody wykonane z materiałów niepalnych o klasie "P" (ognioodporność EI 30, EI 150).
• Kraty dla urządzenia przyjmującego otwory do wlotu powietrza z zewnątrz powinny być umieszczone nie bliżej niż 5 metrów od miejsca rzekomego zrzutu produktów spalania z systemów wentylacyjnych.

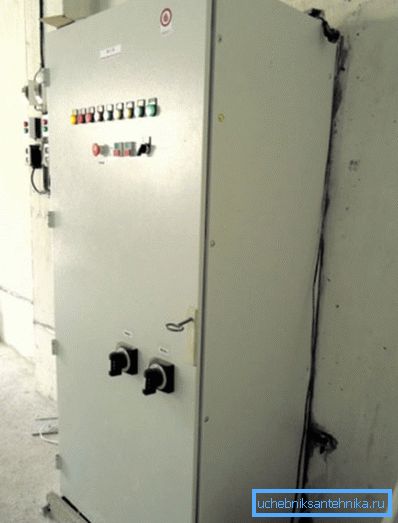

Cechy organizacji zarządzania systemami oddymiania

Aby test oddymiania zakończył się sukcesem, konieczne jest ustanowienie skutecznego zarządzania systemem.

Nowoczesny system wentylacji dymowej działa w dwóch trybach:

• w trybie automatycznym wentylacja jest uruchamiana po uruchomieniu alarmu przeciwpożarowego;
• w trybie zdalnym wentylację włącza się przez naciśnięcie przycisku na wyjściu awaryjnym z podłogi.

Ważne: Systemy kontroli dymu powinny być zaprojektowane w taki sposób, aby po uruchomieniu wentylatorów podczas pożaru, ogólne systemy wentylacji i klimatyzacji zlokalizowane i działające w pomieszczeniu, w którym nastąpił pożar, są automatycznie wyłączane.

Wniosek

Sprawdziliśmy więc ogólne informacje dotyczące budowy i działania wentylacji dymoszczelnej (patrz także artykuł System filtrowania: cel urządzenia, urządzenie, badanie próbek).

Więcej użytecznych informacji znajdziesz, oglądając wideo w tym artykule.
