Wentylacja i klimatyzacja: jak zapewnić domowi czyste i

Aby wygodnie obsługiwać nowoczesny domek lub apartament miejski, potrzebujesz wielu różnych sieci inżynieryjnych: elektryczności, ogrzewania, wody, ścieków, telewizji i Internetu. Systemy klimatyzacji i wentylacji są również integralną częścią nowoczesnego budownictwa mieszkaniowego.

Pomimo złożoności, posiadania pewnych umiejętności, można go zaprojektować własnymi rękami. Instrukcje podane w tym artykule zapewnią ci całą niezbędną wiedzę teoretyczną.

Mikroklimat i jego charakterystyka

Komfort w domu i wygoda mieszkańców zależy od różnych parametrów środowiskowych: temperatury, wilgotności, poziomu hałasu i tak dalej. Razem tworzą koncepcję mikroklimatu. Istniejące standardy w naszym kraju są zawarte w różnych dokumentach regulacyjnych w dziedzinie budownictwa (SNiP dla wentylacji i klimatyzacji, GOST dla urządzeń grzewczych, joint ventures dla instalacji systemów inżynieryjnych, itp.).

Biorąc pod uwagę, że przedmiotem tego materiału jest klimatyzacja i wentylacja, będziemy się rozpamiętywać tylko na pewnych cechach, które wpływają na mikroklimat w budynku mieszkalnym lub komercyjnym:

• temperatura powietrza;
• jego skład;
• wilgotność;
• czystość

Według SNiP 41.01-2003, standardowe wartości powyższych cech są następujące:

1. Temperatura powietrza wynosi od 20 do 22 stopni Celsjusza. Ten parametr jest ustalany przez państwowe władze sanitarne i jest uważany za optymalny dla normalnego życia ludzkiego, życia, odpoczynku i pracy.

Z reguły w celu podniesienia temperatury powietrza w pomieszczeniu stosowane są systemy grzewcze, a w celu jego zmniejszenia wykorzystuje się sieć kanałów wentylacyjnych i klimatyzatorów. Najbardziej skuteczne są mikroklimatowe kompleksy kontrolne, które obejmują automatyczne regulatory do wentylacji i klimatyzacji. Pozwalają one dostosować działanie sprzętu bez ingerencji człowieka, w oparciu o informacje otrzymane z czujników zewnętrznych.

1. Wilgotność powietrza od 60 do 80%. Ten parametr jest regulowany wyłącznie przez system wentylacyjny. Czasami stosuje się specjalne stabilizatory wilgoci, które są połączone z kanałami wentylacyjnymi. Wykorzystuje również automatyczne obwody sterujące z czujnikami.
2. Skład chemiczny powietrza. Ciało ludzkie jest bardzo wrażliwe na ciała obce i kurz w powietrzu. Dlatego masy powietrza wchodzące do pomieszczenia muszą być filtrowane z cząstek stałych i gazów, które mogą być szkodliwe dla zdrowia.

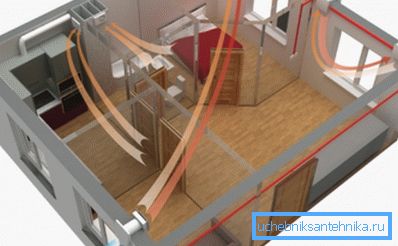

1. Równomierna dystrybucja ciepła w pomieszczeniach. Jednym z najważniejszych zadań systemu wentylacji jest zapewnienie tej samej temperatury w całym domu (mieszkaniu). Odpowiednio zaprojektowany system, wyposażony w otwory wlotowe, przelewowe i wylotowe, umożliwia mieszanie zimnego i ciepłego powietrza.

Aby osiągnąć maksymalny efekt z wyżej wymienionych sieci, muszą one działać sprawnie. Najlepszym rozwiązaniem byłoby połączenie ich w jeden system podłączony do oprogramowania Smart House i kompleksu sprzętowego.

Chociaż cena wdrożenia takiego systemu będzie znaczna, decyzja ta wielokrotnie będzie spłacać w przyszłości, ponieważ oszczędność energii w systemach wentylacyjnych i klimatyzacyjnych może znacznie obniżyć koszty mediów.

Wskazówka! Największy wpływ zastosowania automatycznych systemów kontroli można uzyskać w dużych budynkach mieszkalnych, dużych obiektach komercyjnych i przemysłowych, w których koszt wentylacji i klimatyzacji lokali jest jednym z największych wydatków.

Opis systemów kontroli klimatu

Wentylacja

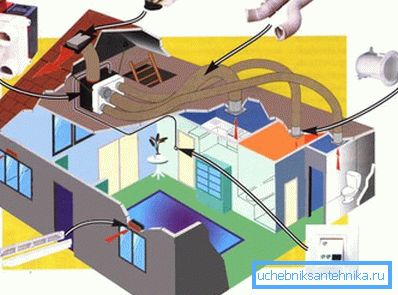

System wymiany powietrza w pomieszczeniach mieszkalnych i komercyjnych jest złożonym zestawem różnych urządzeń i kanałów powietrznych, połączonych w jedną sieć.

Zgodnie z obowiązującymi przepisami wentylacja jest podzielona na kilka rodzajów w zależności od różnych kryteriów klasyfikacji:

1. Poprzez organizację przepływu powietrza:

• naturalny - ciąg powstaje z powodu różnicy ciśnienia i temperatury wewnątrz i na zewnątrz pomieszczenia;
• mechaniczne - ruch powietrza odbywa się za pomocą wentylatorów zainstalowanych na lub w kanałach powietrznych.

1. W celu stworzenia:

• wlot;
• wydech;
• kompleksowy.

1. Według aplikacji:

• indywidualny - służy do zapewnienia czystego powietrza dla mieszkania lub prywatnego domu;
• publiczny - stosowany w celu wentylacji obiektów handlowych i przemysłowych.

Podczas projektowania i instalacji sieci wentylacyjnej należy zwrócić większą uwagę. Z wykorzystywanego sprzętu, a także konfiguracji i wielkości kanałów powietrznych, jego wydajność w dużej mierze zależy. W przypadku indywidualnych systemów wentylacyjnych zaleca się stosowanie uniwersalnego sprzętu, który ogrzewa, chłodzi i filtruje przepływ powietrza.

Wskazówka! Im bardziej jakościowo ta sieć inżynieryjna jest wytwarzana, tym mniej prawdopodobne jest, że będziesz musiał naprawić wentylację i klimatyzację w najbliższej przyszłości. Wystarczy tylko okresowe czyszczenie.

Klimatyzacja

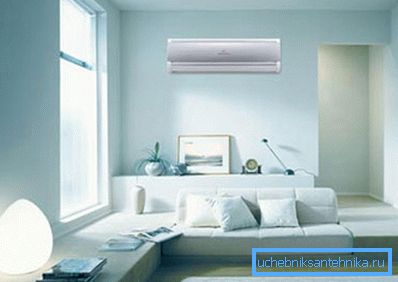

System dostarczania czystego powietrza do pomieszczeń i usuwania starych nie wystarcza, aby zapewnić komfort w domu. Latem temperatura na zewnątrz pomieszczenia jest dość wysoka, ponieważ masy powietrza muszą być schłodzone przed dostarczeniem ich do pomieszczenia. Zadania te są zaprojektowane do wykonywania urządzeń klimatyzacyjnych.

Najczęściej istniejące domowe chłodnice powietrza są już wyposażone w przyrządy i czujniki, które niezależnie ustalają natężenie przepływu powietrza, które reguluje jego temperaturę, ustawia wilgotność i zapewnia filtrację.

Nowoczesny przemysł produkuje następujące typy systemów klimatyzacyjnych:

1. Gospodarstwo domowe, technologiczne i produkcyjne. Pierwsze stosowane są w systemach kontroli mikroklimatu poszczególnych mieszkań, a drugie i trzecie są montowane w celu chłodzenia mas powietrza w centrach handlowych, warsztatach, magazynach i innych podobnych obiektach. Ich cechą jest duża moc i wydajność, a także wiele dodatkowych funkcji.
2. Lokalny i scentralizowany. Służą do chłodzenia powietrza w jednym pomieszczeniu lub do kondycjonowania przepływów, które przez kanały wentylacyjne rozciągają się na cały budynek.
3. Mobilne i stacjonarne. Ten pierwszy można przetransportować do dowolnego pomieszczenia, który można zainstalować raz i nie można go przenieść bez wcześniejszego demontażu.
4. Recyrkulacja (wykorzystuj powietrze z pomieszczenia, tworząc zamkniętą pętlę) i przepływ bezpośredni (ochładzaj przepływ, zasysany z ulicy).
5. Single-zone i multizone. W tym ostatnim przypadku sprzęt chłodzący jest pojedynczym modułem, a klocki są zainstalowane w pomieszczeniu, co umożliwia ustawienie różnych parametrów temperatury powietrza, natężenia przepływu powietrza i jego kierunku.

Ponadto systemy klimatyzacji są podzielone na typy według ich cech konstrukcyjnych:

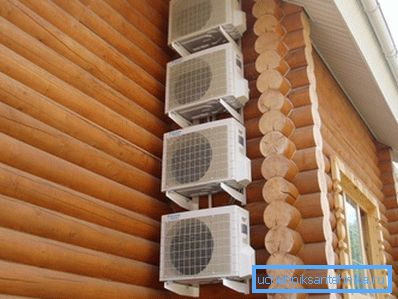

1. Podział systemów. Takie chłodnice powietrza są bardzo powszechne. Stosowane są zarówno do wyposażenia poszczególnych mieszkań, jak i do chłodzenia kompleksów przemysłowych. Różnią się mocą i objętością obsługiwanych pomieszczeń.

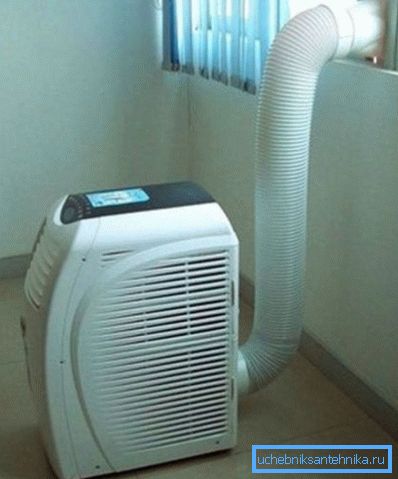

2. Klimatyzatory podłogowe i okienne. Cechy ich wyglądu i metody instalacji wynikają z nazw. Kompaktowe modele instalowane w otworach okiennych lub umieszczone bezpośrednio w pomieszczeniu nie wymagają naruszenia integralności ścian, co ułatwia instalację.

1. Urządzenia przemysłowe montowane w specjalnych kopalniach powietrza lub pomieszczeniach technicznych. Najczęściej klimatyzatory te służą do chłodzenia budynków przemysłowych i lokali komercyjnych (sklepów, centrów rozrywki itp.).
2. Finecole i chillery. Są to najpotężniejsze i najdroższe systemy stosowane w złożonych systemach kontroli mikroklimatu dużych powierzchni.

Funkcje samodzielnej instalacji wentylacji

Kanały wlotowe

Niezależnie od preferowanego systemu wentylacji, nie będzie on działał prawidłowo bez przepływu powietrza do pomieszczenia.

Wcześniej masy powietrza pochodziły z infiltracji - penetracji przez pęknięcia, pęknięcia i pory w konstrukcjach budowlanych. Nowoczesne materiały budowlane i hermetyczne bloki okienne są praktycznie hermetyczne, dlatego istnieje potrzeba rozmieszczenia dodatkowych kanałów wejściowych.

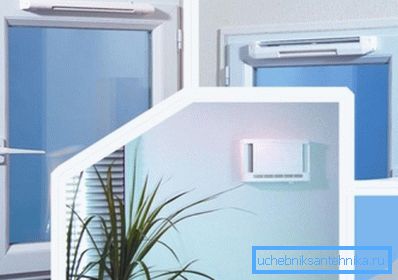

Istnieje kilka rodzajów zaworów, które zapewniają przepływ powietrza:

1. Okienko - zamontowane w górnej części bloku okiennego, dla którego należy wykonać otwór. Również w sprzedaży są okna polimerowe z już zamontowanymi zaworami, co oszczędza ci konieczności wykonywania tej pracy samodzielnie.
2. Subwindow. Składają się z kanału powietrznego, którego zewnętrzna część jest chroniona dekoracyjną kratką, a wewnętrzna część wyposażona jest w zawór z filtrem, za pomocą którego można regulować intensywność przepływu powietrza.
3. Nadokonnye. Konstrukcja jest podobna do poprzedniej, ale mniej skuteczna, ponieważ doprowadzane powietrze nie jest ogrzewane przez grzejnik centralnego ogrzewania.

Jeśli konieczne jest wyposażenie najbardziej wydajnego systemu wentylacji, zaleca się zainstalowanie zaworu wlotowego z wentylatorem elektrycznym. Jednak w tym przypadku musisz zadbać o wysokiej jakości izolację dźwiękową, ponieważ szum silnika tego urządzenia nie zwiększa komfortu w pomieszczeniu.

Wskazówka! Przed zainstalowaniem wentylacji mechanicznej, rozważ zakup rekuperatora ciepła, który pozwala na ogrzanie dopływającego powietrza przez wychodzące powietrze, bez mieszania ich. Pozwala to obniżyć koszty płacenia za usługi grzewcze.

Montaż kanałów powietrznych

Przewody wentylacyjne wykonane są z następujących materiałów:

• poliuretan;
• polichlorek winylu;
• blacha biała;
• polipropylen.

Istnieją również odmiany rur powietrznych wykonanych z miedzi lub tekstyliów, które oprócz wysokich właściwości technicznych mają atrakcyjny wygląd.

Kształt kanałów powietrznych jest kwadratowy, okrągły i prostokątny. Do ustawiania zwojów, obwodnic, zakrętów i widelców wykorzystywane są różne kształtowane części. Ponadto, podczas instalacji kanałów powietrznych w trudno dostępnych miejscach, można użyć elastycznych części wykonanych z folii aluminiowej.

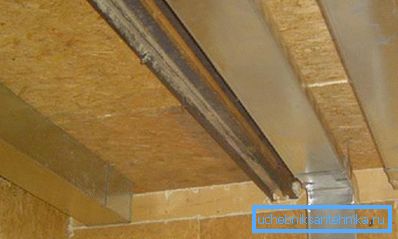

Najczęściej kanały wentylacyjne są przymocowane do sufitu. Aby to zrobić, użyj konwencjonalnych zacisków z uszczelkami gumowymi, które zmniejszają poziom wibracji podczas przechodzenia przez przewody o silnym przepływie powietrza.

Jeśli rozmiar kanału powietrznego jest większy niż 30 cm, użyj kołków z ćwiekami.

Podczas ustalania należy postępować zgodnie z tą zasadą:

• krótkie kanały powietrzne są mocowane za pomocą jednego zacisku do każdej sekcji;
• długie i ciężkie kanały powietrzne wymagają montażu elementów mocujących co 30-40 cm.

Zespół wentylacyjny

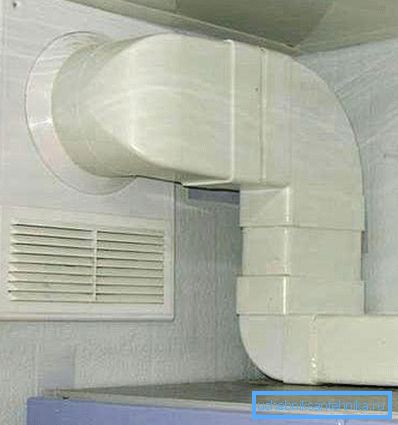

Przy wytwarzaniu wentylacji należy wziąć pod uwagę, że otwory wylotowe muszą być wyposażone albo w każdym pomieszczeniu, albo w "najbrudniejszych" pomieszczeniach: w toalecie, łazience, kuchni, spiżarni. W przeciwnym razie nieprzyjemne zapachy i dym mogą dostać się do sypialni lub salonu.

Aby poprawić przyczepność, otwór wylotowy powinien znajdować się 20 cm poniżej sufitu.

Wniosek

Po zapoznaniu się z powyższym materiałem uzyskałeś kompleksową wiedzę, która pozwala samodzielnie zaprojektować system wentylacji z klimatyzacją w Twoim domu lub mieszkaniu.

Wizualnie cały proces został zademonstrowany na filmie w tym artykule.
