Wentylacja lokalna: rodzaje i obliczenia

Taka definicja, jak lokalna wentylacja automatycznie wskazuje jej zakres zastosowania - są to osobno podejmowane małe obszary robocze w produkcji, a nawet w naszym codziennym życiu. Takie urządzenia wydechowe są montowane nad stołami roboczymi, gdzie można emitować dowolne gazy, powyżej kuźni kuźni i różnych pieców, a w życiu codziennym spotykamy takie urządzenia nad kuchennymi (gazowymi lub elektrycznymi) piecami. Ale takie jednostki mogą się różnić od siebie w kierunku przepływu powietrza, i porozmawiamy o tym, a także zademonstrujemy wideo w tym artykule.

Wentylacja na ziemi

Uwaga Jeśli w budynku jest miejsce emisji szkodliwych gazów, a problem ten można rozwiązać za pomocą wentylacji ogólnej, to często instalowane są lokalne systemy wentylacyjne. Ich zaleta w wydajności - takie urządzenie wymaga mniej energii, a ponadto lokalne rozwiązanie problemu nie pozwala na rozprzestrzenianie się gazów poza miejsce pracy.

Gatunek

• Najważniejszą różnicą między rodzajami wentylacji do użytku lokalnego jest, jak już wspomniano, ruch przepływu powietrza, dlatego może to być powietrze świeże lub powietrze wywiewane..
• Opcja wyciągu jest stosowana w przypadkach, w których niemożliwe jest zapobieganie rozprzestrzenianiu się szkodliwych lub cuchnących substancji lotnych z zlokalizowanego miejsca w całym pomieszczeniu. Istotą operacji jest uchwycenie tych samych substancji za pomocą ruchu przepływu powietrza i wrzucenia ich do otwartej przestrzeni, czyli na ulicy. W takich sytuacjach mówimy o niewidzialnych gazach, a także dymie i kurzu, zanieczyszczających pobliską przestrzeń.
• W domu ten rodzaj wentylacji jest powszechnie znany jako okap kuchenny. a ci, którzy musieli zdemontować taką jednostkę własnymi rękami, mogli zobaczyć tam jednego lub kilku fanów. Ich ostrza są obracane w taki sposób, że podczas obrotu wydają się zasysać powietrze, szczególnie jeśli wznosi się on do miejsca ciepłym strumieniem.

• Lokalna wentylacja jest jednak wykorzystywana jako prysznic powietrzny., tam, gdzie zimniejsze strumienie powietrza kierowane są na dowolne części lub lokalne miejsca pracy, a do tego nazywane są również dmuchaniem. Ponadto w niektórych fabrykach w ciepłych warsztatach stworzono prawdziwe oazy, reprezentujące kabiny o wysokości 2-2,5 m, na które wstrzykuje się chłodne powietrze, co pozwala na znaczne oszczędności energii w porównaniu do sytuacji, w której cały warsztat musiał być chłodzony.
• Ale przepływ powietrza nie zawsze jest zimny, może być również ciepły lub nawet gorący., na przykład takie bariery powietrzne są tworzone w piecach, które w praktyce wyglądają jak ekran, przez który ciepło pieca się nie rozprzestrzenia (podobny, ale słabszy efekt występuje z grzejnikiem umieszczonym pod oknem). Dla kowali i pieców różnych typów agresywny kierunkowy przepływ powietrza pomaga utrzymać spalanie lub przy wyższych prędkościach zwiększa jego intensywność.

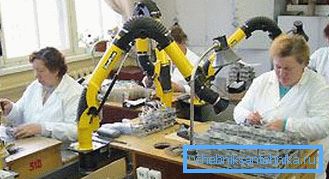

Uwaga Zarówno wentylacja wyciągowa, jak i wentylacja wlotowa mogą być dwojakiego rodzaju - indywidualne lub centralne. W pierwszym przypadku system znajduje się nad jednym lokalnym miejscem pracy i ma dość wąski zakres przetwarzania. W drugim przypadku system może znajdować się powyżej grupy zadań.

Obliczenia dla lokalnych układów wydechowych

Ogólnie rzecz biorąc, obliczenia lokalnej wentylacji wyciągowej są przeprowadzane przy użyciu wzorów i biorąc pod uwagę wiele parametrów samego pomieszczenia, temperaturę powietrza, szkodliwość, moc silnika itd., Chociaż dotyczy to tylko produkcji, i nie zawsze tak jest. Ale jeśli chodzi o obliczenia, to będziemy zainteresowani parasolem wylotowym - właśnie to należy wziąć pod uwagę przede wszystkim, aby wszystkie szkodliwe substancje dotarły do ​​niego, a nie blisko.

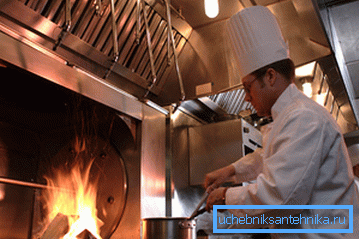

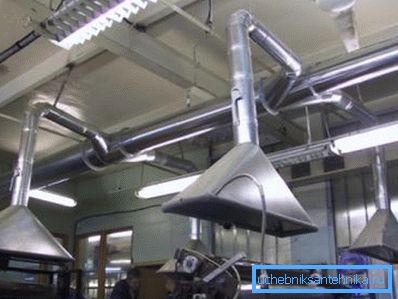

Parasol jest najwygodniejszym urządzeniem do lokalnego wydmuchu, szczególnie dla kuźni, kuchenek, kominków, gorących kąpieli itp. - podgrzane powietrze unosi się pod samą kopułą, gdzie wchodzi do kanału wentylacyjnego. Oczywiście parasol, zgodnie z wymaganiami instrukcji, powinien znajdować się jak najbliżej źródła, w każdym razie tak bardzo, jak to możliwe.

Wartość początkową prędkości przepływu w otworze roboczym tego parasola uważa się za wartość od 0,15 do 1,25 m / s. Prędkość jest wprost proporcjonalna do ilości toksycznych gazów i obszaru pokrywania się - im więcej gazów i im mniejsza kopuła, tym bardziej intensywne powinno być ssanie.

Wydajność jednostki (m3 / h) lub objętość wydmuchiwanego powietrza oblicza się za pomocą wzoru L = 360abv - w tym przypadku symbole aib oznaczają obwód roboczego otworu w metrach, a symbol v prędkość przepływu powietrza (m / s) w tym otworze.

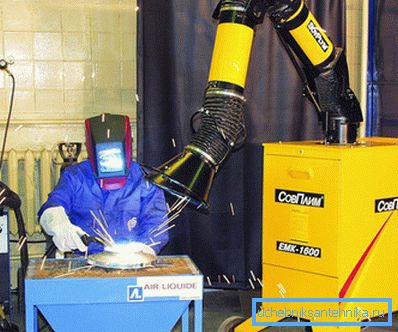

Oddzielne obliczenia są również konieczne w przypadku stołów spawalniczych i urządzeń do napawania, ponieważ nie można zawiesić parasola nad takim miejscem (będzie to po prostu przeszkadzać), dlatego w zależności od potrzeby instaluje się tu lejkowate lub szczelinowe przyssawki o długości od 250 mm do 350 mm. W takich sytuacjach do obliczeń używa się innej formuły, która wygląda jak L = ko3vI, tutaj wartość ko jest współczynnikiem dla szczeliny lub ssania lejka (szczelina - 12, lejek - 13.2), a symbol I oznacza prąd spawania w amperach ( A)

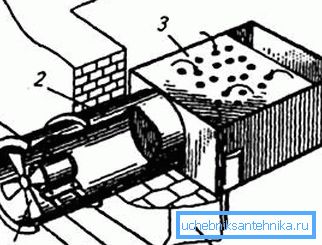

W miejscu pracy spawacza ten rodzaj wentylacji może być wykonany inaczej, chociaż zgodnie z tą samą zasadą może to być na przykład rura z parasolem połączonym z bokiem, ale może również być w postaci kratki na stole roboczym, w której gazy są zasysane po przeciwnej stronie. Druga opcja jest najkorzystniejsza dla osoby pracującej, ponieważ w tym przypadku praktycznie nie wdycha szkodliwych gazów. Wydajność urządzenia do pompowania powietrza (m3 / h) powinna być obliczona na podstawie liczby elektrod, które spawacz może zużyć w ciągu godziny, jak również obecności w nich jakichkolwiek szkodliwych substancji.

Od szlifowania, szlifowania i polerowania kół, które są instalowane na odpowiednich maszynach, podczas ich używania wydziela się dużo pyłu, dlatego wentylacja wyciągowa na tych maszynach jest konieczna dla zachowania zdrowia pracowników. Aby usunąć kurz i drobne cząstki materiałów ściernych uwolnionych podczas pracy, koło jest pokryte obudową, która z kolei jest połączona z kanałem powietrznym, na końcu którego znajduje się wentylator wyciągowy o określonej pojemności. Bardzo ważne jest, aby kanał powietrzny był skierowany równolegle do linii ruchu kurzu i materiału ściernego, to znaczy, że te odpady lecą w kierunku do przodu, bez przeszkód.

Im szybciej przepływ powietrza przechodzi przez kanał, tym skuteczniejsza będzie pokrywa ochronna. Ale wzrasta jeszcze bardziej, jeśli w przedniej części obudowy zamontowana jest specjalna osłona, która nie pozwala na wzrost kurzu i cząstek ściernych (koszt wentylacji nie wzrośnie zbytnio w przypadku instalacji daszka).

Potrzeba pewnej mocy wentylacyjnej (wydajność wm3 / h) zależy bezpośrednio od średnicy koła. Tutaj stosuje się wzór L = 1000DA - wartość D jest średnicą koła, a wartość A jest współczynnikiem zależnym od jego średnicy. Tak więc, jeśli D = 0,25 m, wówczas współczynnik wynosi 2, jeśli D = 0,6 m, to współczynnik będzie wynosił 1,8, i tak dalej. Pomiędzy tymi wartościami można znaleźć średnią arytmetyczną.

Wniosek

Nie będziesz potrzebował obliczeń w domu, bez względu na to, czy jest to wyciąg kuchenny nad płytą grzejną, czy też w pracowni domowej nad miejscem pracy. Jeżeli gotowe jednostki sprzedawane są do kuchni, wówczas lokalna wentylacja jest zwykle montowana niezależnie w warsztacie, a jej moc jest zwykle określana przez testowanie.
