Wentylacja mieszkalna: schematy i wymagania prawne

16-02-2018
Wentylacja

Jak można wdrożyć wentylację w budynku mieszkalnym - mieszkalnym lub prywatnym? Co mówią na ten temat aktualne przepisy budowlane? Jakie standardy przepływu powietrza powinny być przestrzegane podczas samodzielnego projektowania?

Jak wdrożyć wymianę powietrza w prywatnym domu? Spróbujmy to rozgryźć.

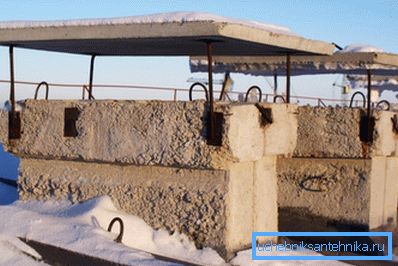

Szyby wentylacyjne na dachu budynku mieszkalnego.

Wymagania prawne

Zacznijmy od analizy istniejących przepisów. Rzeczywisty SNiP do wentylacji budynków mieszkalnych - 2.04.05-91 Ogrzewanie, wentylacja i klimatyzacja oraz 2.08.01-89 Budynki mieszkalne.

Dla wygody czytelnika łączymy kluczowe wymagania dokumentów.

Temperatura

W przypadku salonu określa go temperatura najzimniejszych pięciu dni w roku.

  • Z jego wartością powyżej -31С w pokojach konieczne jest wsparcie co najmniej + 18С.
  • Gdy temperatura najzimniejszego pięciodniowego tygodnia jest niższa niż -31 ° C, wymagania są nieco wyższe: pokoje powinny wynosić co najmniej + 20 ° C.

W przypadku pokoi narożnych z co najmniej dwoma wspólnymi ścianami z ulicą stawki są wyższe o 2 stopnie - odpowiednio o +20 i + 22С.

Przydatne: zmienność wymagań wynika z faktu, że w niskich temperaturach i rosnących stratach ciepła punkt rosy (punkt w grubości otaczającej struktury, w którym zaczyna się kondensacja pary wodnej) przesuwa się w kierunku powierzchni wewnętrznej. Podane temperatury nie uwzględniają zamarzania ściany.

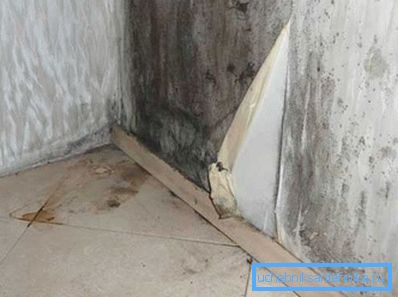

Konsekwencje zamrożenia.

W łazienkach minimalna temperatura wynosi + 18 ° C, w łazienkach i prysznicach - +24.

Wymiana powietrza

Jakie są normy wentylacyjne pomieszczeń mieszkalnych (a dokładniej, jaka jest w nich wymiana powietrza)?

Pokój Minimalna wymiana powietrza
Pokój dzienny 3 m3 / godz. Na 1 m2 powierzchni
Kuchnia 60 m3 / godz. Na piece elektryczne i 90 m3 / godz. Na kuchenki gazowe
Łazienka, toaleta 25 m3 / godzinę
Połączona łazienka 50 m3 / godzinę

Dodatkowe wymagania

Jakie inne wymagania i zalecenia można znaleźć w SNiP na temat ogrzewania i wentylacji budynków mieszkalnych?

  • System wentylacyjny może zapewniać wymianę powietrza między oddzielnymi pomieszczeniami. Mówiąc wprost, możesz ustawić kaptur w kuchni, a przepływ powietrza - w sypialni. W rzeczywistości dokument określa zalecenie: wentylacja wyciągowa powinna być zapewniona w kuchniach, łazienkach, łazienkach, toaletach i suszarniach.

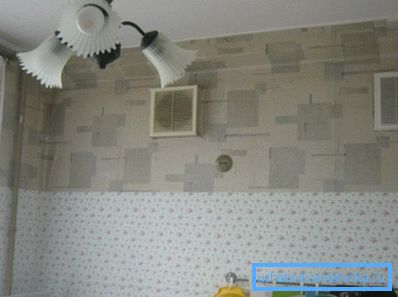

W Stalinie można zobaczyć dwie kratki wentylacyjne w kuchni. Jeden z nich otwiera się do komina: domy zostały zbudowane pod piecem.
  • Wentylacja mieszkania powinna być podłączona do ogólnego kanału wentylacyjnego nie mniej niż 2 metry od sufitu. Instrukcja ma na celu zminimalizowanie prawdopodobieństwa przewrócenia podczas wietrznej pogody.
  • W przypadku korzystania z oddzielnych pomieszczeń w budynku mieszkalnym do użytku publicznego, są one dostarczane z własnym systemem wentylacyjnym, nie połączonym z domem.
  • W najzimniejszych pięciodniowych temperaturach poniżej -40 ° C w przypadku budynków trzypiętrowych i wyższych dozwolone jest wyposażenie w wymuszoną wentylację z systemami grzewczymi.
  • Kotły gazowe i kolumny z wylotem produktów spalania do ogólnej wentylacji mogą być instalowane tylko w budynkach nie wyższych niż pięć pięter. Kotły na paliwo stałe i podgrzewacze wody mogą być instalowane w całości tylko w jedno- i dwupiętrowych budynkach.
  • Powietrze zasilające zaleca się dostarczać do miejsca stałego przebywania ludzi. Co w rzeczywistości prowadzi nas znowu do wspomnianego już schematu: przepływu powietrza przez pomieszczenia mieszkalne i wywiewki przez kuchnię i łazienkę.

Jak to działa

Dlatego też zbadaliśmy podstawowe wymagania dotyczące wentylacji pomieszczeń mieszkalnych. A jak jest wentylacja w budynkach mieszkalnych i domach prywatnych?

Budynki mieszkalne

Tradycje

Tradycyjnym schematem dla Rosji i całego obszaru poradzieckiego jest naturalna wentylacja, która wykorzystuje różnicę gęstości powietrza ciepłego i zimnego do wymiany powietrza. Ciepło jest wypychane do górnej części pomieszczenia, a stamtąd do kanału wentylacyjnego; napływ chłodu do domów sowieckiej konstrukcji zapewniały otwory wentylacyjne i luźne drewniane ramy.

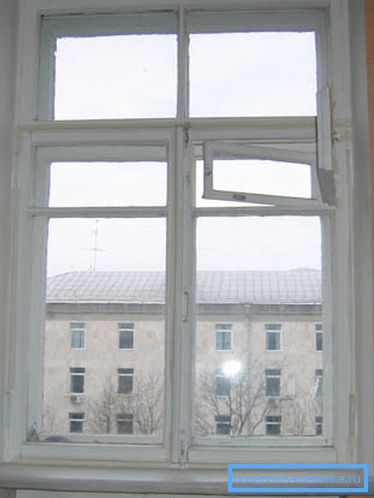

Pęknięcia w drewnianych ramach służyły jako element wentylacji.

Wentylacja wyciągowa została wyposażona zgodnie ze wspomnianym już schematem: w łazienkach, toaletach i kuchniach. Pokoje były wentylowane świeżym powietrzem.

Ponieważ własny pionowy kanał wentylacyjny dla każdego mieszkania jest luksusem, który nie jest dozwolony w wysokich budynkach, systemy wentylacyjne poszczególnych mieszkań zaczęto łączyć z pionowymi szybami.

Kopalnie zostały połączone kanałem poziomym, który prowadzony jest na dach i wyposażony w parasolkę chroniącą przed opadami; wylot do każdego mieszkania był zaopatrzony w krótki pionowy kanał - satelitę, który uniemożliwiał wymianę powietrza między mieszkaniami.

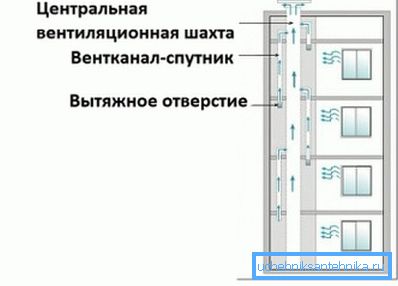

Kanał satelitarny łączy kopalnię z podłogą nad wlotem powietrza.

Jakie są zalety takiego schematu:

  • Prostota konstrukcji, a co za tym idzie minimalne koszty inwestycji.
  • Minimalne koszty operacyjne. W istocie są one zredukowane tylko do rzadkiego czyszczenia zatkanych kanałów wentylacyjnych. Przyczyną zatkania jest sadza z kuchenki gazowej i, rzadko, naruszenia w trakcie prac budowlanych.

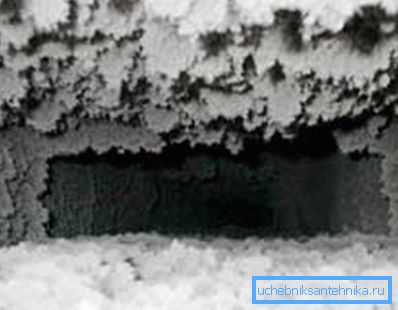

Zdjęcie wyraźnie pokazuje sadzę w kanale wentylacyjnym.
  • Przepływ świeżego powietrza do pomieszczenia bezpośrednio z ulicy, bez potrzeby pośredniego przetwarzania.

Oczywiście nie było bez wad.

  • Na wyższych piętrach ciśnienie zapewniające pracę wentylacji jest minimalne. Stąd - częste przypadki notorycznego przewrócenia się przy wietrznej pogodzie.
  • Długi kanał o szorstkich ścianach (tradycyjne materiały kopalni i gałęzie w mieszkaniu - cegła i beton) zapewnia wysoką odporność aerodynamiczną, zmniejszając wydajność wentylacji.
  • Kanały są często nieszczelne: zaprawa cementowa służy do łączenia ich elementów. Wycieki powietrza jeszcze bardziej zmniejszają przyczepność.

Nowoczesność

Ostatnio, wraz z budową nowych budynków, coraz częściej wdrażany jest system z ciepłym poddaszem. Jak ona wygląda?

Poziome kanały łączące kilka min należą już do przeszłości. Zamiast tego cały strych zamienił się w komorę ciśnienia statycznego.

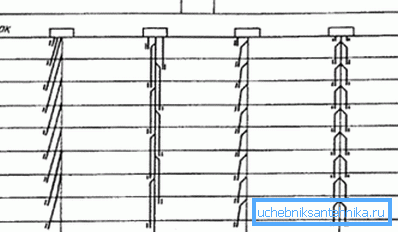

Schemat wentylacji z ciepłym poddaszem.

Ważne: ze względu na stabilizację wysokiej temperatury na poddaszu rozwiązano jeden z głównych problemów górnej kondygnacji - zimny sufit. W rezultacie zmniejsza się zapotrzebowanie na ogrzewanie.

Kopalnie połączone z poziomymi kranami w pojedynczą jednostkę produkcji przemysłowej. Minimalizuje to liczbę potencjalnie nieszczelnych związków.

Zwolnienie z poddasza jest zainstalowane w każdej części domu. Jego połączenie z maszynownią windy pozwala, bez naruszania wyglądu architektonicznego domu, zwiększyć wysokość emisji do 2 metrów od poziomu dachu, co dodatkowo zwiększa trakcję.

Parasole chroniące kopalnię przed deszczem i śniegiem zniknęły: spowodowały spadek ciągu. Zamiast tego u podstawy kopalni zainstalowana jest paleta z odpływem do kanału ściekowego.

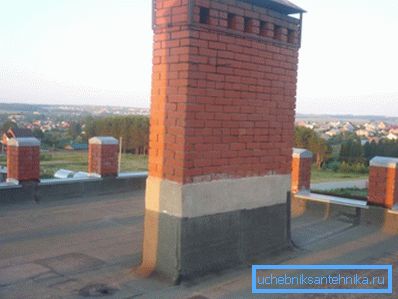

Parasol chroni przed opadami, ale ogranicza łaknienie.

Otwór kopalni na dachu uzyskał kwadratowy przekrój, który poprawił przyczepność przy wietrznej pogodzie, niezależnie od kierunku wiatru.

Strych, złożony z żelbetowych płyt, zaczął być podzielony na sekcje.

W ten sposób rozwiązano dwa problemy:

  1. Przepływ powietrza z różnych wejść nie może być mieszany. Ich mieszanie w pewnych warunkach może prowadzić do tego, że ciąg w jednym kanale wzrośnie kosztem innego kanału.
  2. Przestrzegano odpowiednich przepisów przeciwpożarowych: przegroda ognioodporna może zapobiegać rozprzestrzenianiu się gorących produktów spalania podczas pożaru.
Z reguły sekcja odpowiada rozmiarowi wejścia.

Jaki jest wynik?

  • Praca wentylacji w ogóle stała się bardziej stabilna, niezależnie od siły i kierunku wiatru.
  • Opór aerodynamiczny kanału satelitarnego zwiększył się z 1-1,5 do 6-9 Pa, co spowodowało, że wymiana powietrza w mieszkaniach była mniej zależna od podłogi.

Nuance: na dwóch najwyższych piętrach trakcja może nadal być niewystarczająca, ponieważ kanały - satelity o wymaganej wysokości - po prostu nie mogą zostać umieszczone. Problem jest całkowicie rozwiązany poprzez zainstalowanie wentylatorów wyciągowych w mieszkaniach: w tym schemacie ich praca nie może już prowadzić do tego, że powietrze wywiewane z jednego mieszkania dostanie się do drugiego.

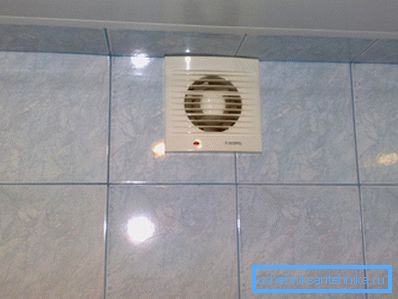

Wymuszony układ wydechowy kompensuje brak przyczepności.

Wymuszony wydech

Głównym problemem każdej naturalnej wentylacji jest jej zależność od siły wiatru.

Rozwiązanie tego problemu jest dość oczywiste:

  1. Opór aerodynamiczny kopalni jest sztucznie zaniżany (na przykład poprzez zainstalowanie regulowanych zaworów).
  2. Wał dostarczany jest z wentylatorem promieniowym z układem redukcji szumów.

Cena zwiększonej efektywności to niewielki wzrost kosztów operacyjnych i wartość inwestycyjna projektu.

Doświadczenie zagraniczne

Ciekawy system wentylacji jest realizowany w budynkach wielomieszkaniowych przez niemieckich budowniczych.

  • Wentylacja wydechowa organizowana jest przez kuchnię i łazienkę połączoną.
  • Wlot powietrza jest wspólnym kanałem, który otwiera się do pomieszczenia z kilkoma małymi otworami wokół jego obwodu i centralnym zaworem wyposażonym w solenoid i sprężynę powrotną. Kanał powietrzny ma duży opór aerodynamiczny i kamerę do wyciszania dźwięku.

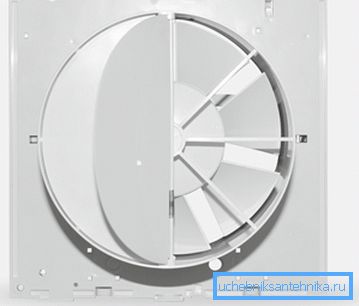

Ogrodzenie z wentylatorem i zaworem.

Jak to działa:

  • W trybie gotowości okap jest wykonywany w ograniczonej ilości.
  • Kiedy włączysz światło w łazience lub przymusowo doprowadzisz zasilanie do zaworu kuchennego, wydajność wlotu powietrza gwałtownie wzrośnie; Dodatkowo aktywowana jest wentylacja wymuszona.

Budowa prywatnego domu

Oczywiste jest, że w przypadku domów jednorodzinnych nie ma ogólnego schematu wentylacji: projekt jest dostosowany do określonej struktury. Autor pozwoli sobie podzielić się własnymi przemyśleniami, popartymi doświadczeniem instalacji wentylacji w swoim domu.

Wybór schematu

Wybór skupił się na wentylacji wyciągowej z wymuszonym wymuszeniem i naturalnym dopływie powietrza przez piwnicę.

Było kilka motywów.

  • Wentylacja wyciągowa obejmuje układanie pojedynczego kanału.. Zasilanie i wyciąg - dwa, co oznacza znacznie większą ilość pracy i uszkodzenia już wykonanych napraw.

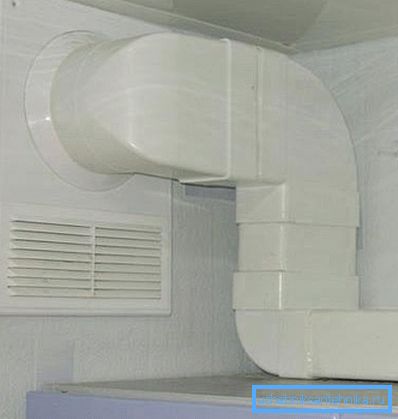

Kanał wylotowy może być układany z minimalnymi uszkodzeniami.

Należy wyjaśnić: w tym przypadku kanał odprowadzania powietrza już istnieje. W tej roli pojawił się rowek przebrany przez budowniczych między dźwigarem, na którym opierały się płyty podłogowe, a ścianą zewnętrzną. Konieczne było jedynie przebicie otworów na wlot powietrza i uporządkowanie wydechu na ulicy.

  • Obliczanie naturalnej wentylacji budynków mieszkalnych jest niezwykle złożone; w tym celu stosuje się złożone formuły uwzględniające wiele zmiennych lub kalkulatory online, często dające nierzetelne wyniki. W trybie wymuszonego wydmuchu wydajność z minimalnym błędem jest równa wydajności wentylatora wyciągowego.
  • Wlot powietrza z piwnicy (suchy i znajdujący się poniżej poziomu gruntu) umożliwił stabilną temperaturę powietrza nawiewanego niezależnie od pogody.. Temperatura gleby poniżej punktu zamarzania jest utrzymywana na poziomie +10 - +14 stopni.

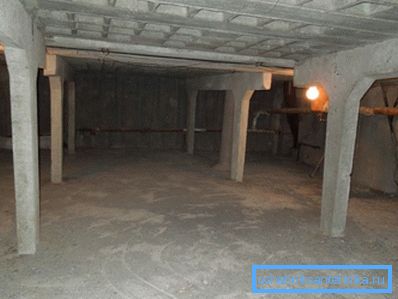

W głębokiej piwnicy z betonowymi podłogami temperatura jest stabilna przez cały rok.
  • Koszty operacyjne są nieistotne. Podajemy tabelę zależności mocy zużywanej przez wentylator od jego wydajności.
Produktywność, m3 / godzinę Zużycie energii, W
110 13
200 25
300 35

Wdrożenie

Wdrożenie systemu własnymi rękami wymagało minimalnego nakładu czasu i pieniędzy.

  • Przepływ powietrza jest organizowany w salonach. Otwory w podłodze są pokryte siatkami z siatkami chroniącymi przed owadami.
Do podłogi lepiej jest używać metalowych kratek z siatkami.
  • Kratki wydechowe zainstalowane w płycie gipsowo-kartonowej, zamykające kanał między śrubą a ścianą.
  • Od kanału do ulicy wywiercono dziurę, w której zainstalowano rurę wydechową z wentylatorem kanałowym i parasolem, aby chronić go przed deszczem i śniegiem. Rura jest uszczelniona i uszczelniona; wentylator jest wyposażony w zdalny przełącznik.

Całkowite wydatki wyniosły około 1 500 rubli. Poziom wilgotności w domu ustabilizował się na wygodnym poziomie; Temperatura w zimie przy wyłączonym ogrzewaniu wynosi co najmniej + 12 ° C.

Wniosek

Mamy nadzieję, że nasza miniaturowa recenzja jak zorganizować wentylację będzie przydatna dla czytelnika.

Jak zwykle film wideo w tym artykule zawiera dodatkowe materiały tematyczne. Sukcesy!
