Wentylacja pomieszczeń: jak wybrać sprzęt i obliczyć jego

Działanie nowoczesnego budynku mieszkalnego lub komercyjnego nie jest możliwe bez zaopatrzenia w wodę, kanalizacji, elektryczności i innych sieci inżynieryjnych. Bardzo ważna jest również wentylacja, dzięki której świeże powietrze dostaje się do pomieszczeń, a zanieczyszczone powietrze jest usuwane. Poniższe instrukcje informują o cechach sprzętu używanego do wentylacji i obliczaniu jego pojemności w zależności od przeznaczenia funkcjonalnego budynków.

Cechy wentylacji różnych pomieszczeń

Każdy pokój, znajdujący się zarówno w pojedynczej chacie, jak iw kompleksie produkcyjnym, przeznaczony jest do wykonywania określonych zadań. W zależności od nich dokonywana jest kalkulacja wentylacji pomieszczenia i nabywane jest wyposażenie wymaganej mocy.

Sklepy przemysłowe

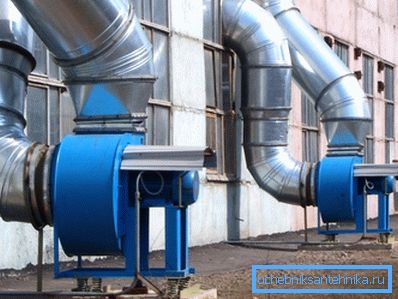

Wentylacja pomieszczeń przemysłowych została zaprojektowana w celu usuwania szkodliwych zanieczyszczeń znajdujących się w powietrzu atmosferycznym oraz w celu zminimalizowania innych czynników, które negatywnie wpływają na zdrowie ludzi.

Należą do nich:

• wysoka temperatura;
• zwiększona wilgotność;
• substancje toksyczne;
• duża ilość pyłu;
• wysoka zawartość dymu i UDA (ultradrobne aerozole).

Zwróć uwagę! Oprócz tworzenia komfortowych warunków pracy, wentylacja ma na celu dostosowanie powietrza wewnętrznego do przepisów sanitarnych, a czasem także do innych zasad: ognia, technologii i tak dalej. Czasami, bez odpowiedniej wentylacji, nie można przeprowadzić procesu (na przykład w produkcji stali lub montażu elektroniki).

Przed rozpoczęciem projektowania i instalacji układu zasilania i wydmuchu powietrza konieczne jest:

• obliczyć wentylację pomieszczenia, biorąc pod uwagę jego powierzchnię, operacje technologiczne, liczbę pracowników i inne parametry;
• przewidzieć instalację urządzeń wytwarzających aspirację powietrza (zasysanie pyłu powstałe w wyniku tych lub innych procesów produkcyjnych);
• jeśli to konieczne, zainstaluj system filtracji powietrza ze szkodliwych zanieczyszczeń gazowych.

Wskazane jest, aby wybrać takie rodzaje wentylacji pomieszczeń, które nie tylko spełniają wymagania, ale są również opłacalne ekonomicznie.

Przemysłowe urządzenia wentylacyjne mają dwa główne typy:

1. Wymiana ogólna - służy wyłącznie do dostarczania świeżego powietrza na terenie sklepów. Nie ma zastosowania w przypadku, gdy konieczne jest filtrowanie szkodliwych zanieczyszczeń, ponieważ ze względu na cechy konstrukcyjne mogą one rozprzestrzeniać się po całym pomieszczeniu.

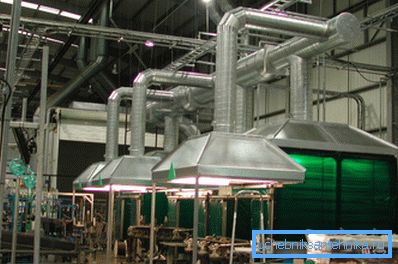

2. Lokalne - bardziej powszechne i wydajne systemy. Istotą miejscowej przemysłowej wentylacji jest to, że indywidualne ssanie jest zainstalowane nad każdym miejscem pracy, które transportuje zanieczyszczone powietrze do wspólnej instalacji filtracyjnej.

Kompleksy magazynowe

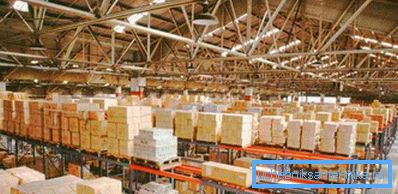

Pomieszczenia, w których odbywa się przechowywanie gotowych produktów lub towarów, wyróżniają się dużą liczbą znajdujących się tam urządzeń. Większość nowoczesnych centrów logistycznych ma do dyspozycji zaawansowane technologicznie mechanizmy ułatwiające przepływ majątku. Utrudnia to organizowanie skutecznej wentylacji takich budynków.

Wentylacja magazynów dla SNiP przewiduje wykorzystanie instalacji dostarczających powietrze i wywiewnych, które są montowane w warsztatach produkcyjnych wyposażonych w wielkogabarytowe urządzenia i obrabiarki.

Wskazówka! Przy obliczaniu mocy i punktów instalacji głównych węzłów sieci lotniczej konieczne jest uzyskanie najbardziej równomiernego rozkładu przepływu powietrza.

Nowoczesne kody budowlane opisujące procedurę wentylacji pomieszczeń magazynowych przewidują następujące zadania do rozwiązania przy instalacji tej sieci inżynieryjnej:

• nie dopuszczać do pionowego spadku temperatury otaczającego powietrza, w przeciwnym razie towary znajdujące się na różnych półkach mogą zostać uszkodzone w wyniku naruszenia warunków ich przechowywania;
• aby zapewnić taką ilość wymiany powietrza, aby w jakimkolwiek punkcie magazynu spełniała ona wymagania higieniczne, przeciwpożarowe i inne, a także zapewniała zgodność z warunkami przechowywania.

W większości przypadków budynki magazynowe są ukończone:

1. System wentylacji mechanicznej. Przynosi świeże powietrze z ulicy do magazynu.
2. Naturalna wentylacja wyciągowa. Za jego pomocą powietrze z kanałów specjalnie wyposażonych pod dachem jest usuwane z pomieszczenia.

Biura

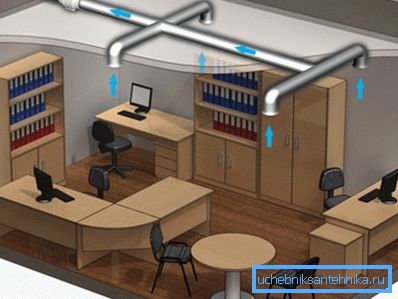

Jeśli możesz przewietrzyć małe biuro własnymi rękami, po prostu otwierając okno, a następnie duże pomieszczenie, w którym 10 lub więcej osób pracuje w ciągu dnia, znacznie trudniej jest zapewnić świeże i chłodne powietrze. Dlatego wentylacja pomieszczeń biurowych jest jednym z podstawowych zadań architektów i inżynierów podczas budowy budynków komercyjnych.

W większości przypadków dostarczanie i usuwanie powietrza jest zorganizowane w taki sposób, aby parametr ten był w minimalnym stopniu zgodny z obowiązującymi dokumentami prawnymi. Będzie można pozostać w takim pokoju, ale komfort nie wchodzi w rachubę.

Dlatego przy obliczaniu systemu wentylacji pomieszczenia biurowego należy dodatkowo uwzględnić:

• stosowane systemy wentylacyjne powinny być jak najbardziej zwarte, aby nie zajmować efektywnej powierzchni pomieszczenia;
• system powietrza nawiewanego musi zapewniać nie tylko dostarczanie mas powietrza, ale także ich filtrację, ogrzewanie (chłodzenie), stabilizację poziomu wilgotności i rozmieszczenie punktów;

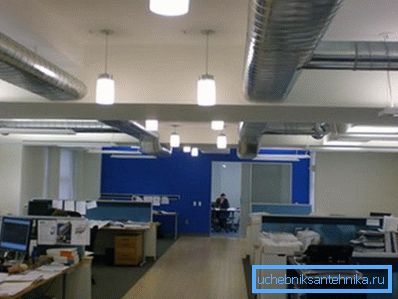

• Lepiej jest korzystać z oddzielnych systemów wentylacji: powietrze jest dostarczane do biura za pomocą elastycznych lub sztywnych kanałów powietrznych i jest przetwarzane w odległych jednostkach zamontowanych w pomieszczeniach technicznych lub na dachu.

Zwróć uwagę! Decydując się na instalację sprzętu wentylacyjnego, należy zwrócić uwagę na takie cechy, jak cena jego późniejszej eksploatacji. W przeciwnym razie rachunki za media mogą być zbyt wysokie.

Urządzenia do hodowli zwierząt

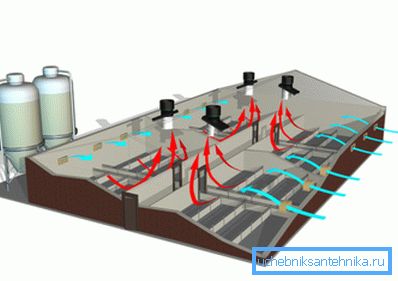

Wentylacja budynków inwentarskich ma na celu ochronę powietrza w budynkach przed szkodliwymi gazami, parą wodną i mikroorganizmami, które są wynikiem działalności hodowlanej. Ponadto, dzięki świeżemu powietrzu, stworzone zostają bardziej komfortowe warunki do przebywania zwierząt.

Obliczenie mocy urządzenia i wielkości kanałów powietrznych odbywa się z następującymi parametrami

• przewodność cieplna ścian budynku;
• ilość ciepła i wilgoci uwalnianej przez zwierzęta w pokoju;
• systemy zbierania odpadów dla zwierząt;
• sposób jego treści.

Ilość dostarczanego świeżego powietrza musi być taka, aby w dowolnym momencie stężenie szkodliwych substancji nie przekraczało wartości dopuszczalnej.

Jeżeli wydajność systemu wentylacji jest niska, zwierzęta będą cierpieć z powodu braku świeżego powietrza, gdy są wysokie - w pomieszczeniu jest przeciąg, który może prowadzić do chorób zwierząt.

Obliczanie wydajności

Przepływ powietrza

Obliczanie naturalnej wentylacji pomieszczenia, a także wymuszonego układu zasilania i wydechu, rozpoczyna się od określenia jego wydajności powietrzem. Ten parametr wskazuje, ile metrów sześciennych system może przepompować w ciągu jednej godziny.

Zwróć uwagę! Istnieją normy dotyczące wentylacji pomieszczeń, które muszą być zgodne z każdym systemem wentylacji. Jeśli nie zostaną spełnione, nie będzie możliwe oddanie do użytku wybudowanego budynku.

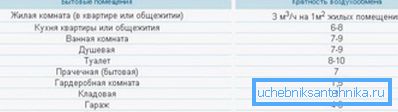

Przede wszystkim konieczne jest określenie tak zwanej szybkości wymiany powietrza, czyli ile razy w ciągu godziny nastąpi całkowita zmiana powietrza w pomieszczeniu. Poprawne wartości zależą od różnych parametrów i są określone w SNiP. Zasadniczo wymiana powietrza powinna następować 2-3 razy na godzinę.

Aby określić wydajność, należy obliczyć dwa typy wymiany powietrza: według liczby i liczby osób w pomieszczeniu, a następnie użyć większego z tych parametrów.

Obliczenia wymiany powietrza według wielości dokonuje się według następującego wzoru:

L = n * S * H, gdzie:

• n oznacza współczynnik wymiany powietrza (w biurach przyjmuje się 2,5, w zwykłym mieszkaniu 1);
• S jest obszarem pokoju;
• H - wysokość od podłogi do sufitu.

Wymiana powietrza w zależności od liczby osób w pokoju odbywa się według następującego wzoru:

L = N * Lnorm, gdzie:

• N - liczba osób
• Lnorm - natężenie przepływu powietrza na pracownika lub rezydenta.

Ten parametr jest równy:

• dla osoby, która odpoczywa - 20 metrów sześciennych na godzinę;
• dla pracownika biurowego - 40 cu. metrów na godzinę;
• dla pracownika wykonującego pracę fizyczną - 60 cu. metrów na godzinę.

Po uzyskaniu pożądanej wartości wydajności należy zakupić wentylator lub system zasilania zapewniający żądaną objętość pompowania. Ważne jest, aby wiedzieć, że wydajność jest bezpośrednio zależna od tak zwanej rezystancji sieci kanałów powietrznych (przekrój i długość kanałów powietrznych). Wszystkie niezbędne informacje są zwykle wskazane w dołączonej dokumentacji urządzenia.

Przykład obliczenia wentylacji pomieszczenia nie jest konieczny, ale najbardziej popularne wartości mocy mogą być przydatne:

• mieszkania w kamienicy wymagają wentylacji od 100 do 700 cu. metrów powietrza na godzinę;
• Poszczególne domki są skutecznie wentylowane z instalacjami o kubaturze 1000-3000 metrów sześciennych. metrów na godzinę;
• biura muszą być wyposażone w sieci inżynieryjne, które pompują do 20 tysięcy metrów sześciennych. metrów powietrza.

Moc systemu grzewczego

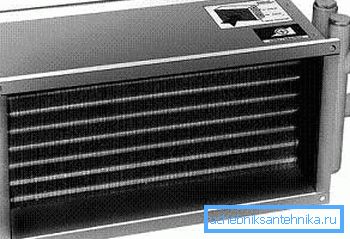

Temperatura powietrza dostarczanego do pomieszczenia może być zbyt niska (szczególnie w zimnym powietrzu), co pogarsza wydajność urządzeń grzewczych. Dlatego do podgrzania często używa się grzejników lub rekuperatorów ciepła.

Zgodnie z aktualnym SNiP, temperatura wchodzącego powietrza nie powinna być niższa niż + 18 stopni Celsjusza. Moc elementu grzejnego jest obliczana w taki sposób, aby był w stanie ogrzać przepływ powietrza, niezależnie od tego, jak jest zimny.

Na przykład, jeśli termometr w zimie spadnie do - 22 stopni Celsjusza, grzejnik powinien podnieść temperaturę o 40 stopni.

Wskazówka! W niektórych przypadkach możliwe jest zainstalowanie nagrzewnicy o mniejszej mocy, ponieważ silne mrozy są w większości przypadków krótkie.

Podczas obliczeń należy zwrócić uwagę na możliwość podłączenia grzałki do sieci elektrycznej jednofazowej (220 V) i trójfazowej (380 V). Ta ostatnia opcja jest korzystniejsza, ponieważ w tym przypadku stosuje się mniejsze natężenie prądu. Ponadto, jeśli moc urządzeń grzewczych przekracza 5 kW, podłączenie do sieci jednofazowej jest zabronione.

Prąd wymagany do zasilania obliczany jest w następujący sposób:

I = P / U, gdzie:

• P - moc grzałki.
• U - napięcie (220 V lub 660 V - dla sieci trójfazowej).

Pamiętaj, że jeśli okablowanie elektryczne, dostępne w domu lub w biurze, nie pozwala na podłączenie urządzeń o takiej mocy, możesz zainstalować słabszy model.

Ważne jest, aby wiedzieć, jak bardzo wybrany przez Ciebie model grzałki może podnieść temperaturę dostarczanego powietrza. Ta wartość jest obliczana według następującego wzoru:

?T = 2,98 * P / L, gdzie:

• P - moc grzałki.
• L - wydajność wentylacji drogą powietrzną.

W większości przypadków przy projektowaniu wentylacji w prywatnym mieszkaniu wystarczy moc 1-5 kW, biura będą musiały zainstalować bardziej produktywne odmiany.

Wskazówka! Aby zaoszczędzić na rachunkach za usługi komunalne, możesz użyć systemów ogrzewania powietrznego, które są częścią sieci grzewczej. Mówimy o tak zwanym podgrzewaczu wody. Dzięki niemu pozbędziesz się konieczności płacenia za dodatkową zużytą energię elektryczną.

Inne parametry

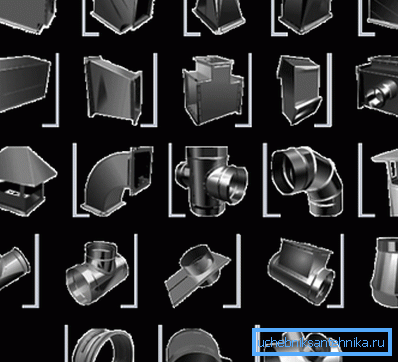

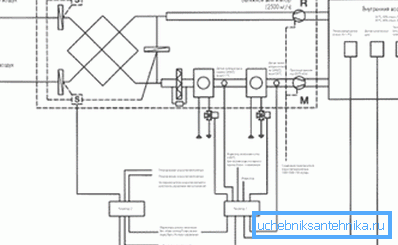

Po obliczeniu wartości wymienionych powyżej można rozpocząć tworzenie schematu wentylacji. Pokazuje wszystkie wykorzystane kanały powietrzne, kształtki, a także dystrybutory przepływu powietrza.

Należy wziąć pod uwagę:

• ciśnienie powstające podczas pracy wentylatora;
• prędkość powietrza;
• poziom hałasu generowany przez system wentylacyjny.

Parametry te można znaleźć w dokumentacji dołączonej do wyposażenia.

Wniosek

Obliczenie wydajności systemu wentylacji jest złożonym procesem, który wymaga pewnej wiedzy teoretycznej i umiejętności. Jednak korzystając z powyższych informacji, możesz, jeśli nie zrobić to sam, to na pewno sprawdź poprawność obliczeń. Aby uzyskać więcej informacji na temat projektowania sieci inżynieryjnych, możesz dowiedzieć się z filmu wideo w tym artykule.
