Wentylacja pożarowa: urządzenie, wymagania prawne,

Jaka powinna być nowoczesna wentylacja przeciwpożarowa? Jakie elementy są używane w jego konstrukcji i konstrukcji? Czy istnieją jakieś dokumenty regulujące jego strukturę?

Spróbujmy odpowiedzieć na te pytania.

Zadania

Na początek dowiedzmy się, z jakimi problemami wentylacja powinna sobie poradzić w przypadku pożaru (patrz również artykuł Krany do wentylacji: główne odmiany i ich charakterystyczne cechy).

Właściwie jest ich trzech.

• Konieczne jest zapobieganie rozprzestrzenianiu się ognia między pomieszczeniami na kanałach wentylacyjnych.. Stała trakcja, gorące powietrze i duża liczba produktów o niepełnym spalaniu mogą powodować pożary wtórne w całym budynku.

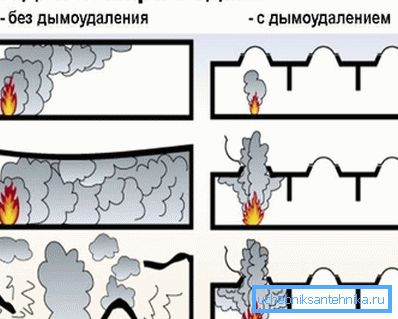

Jednak: większość ofiar pożaru nie jest ofiarami wysokich temperatur, ale dymem z pomieszczeń. Brak widoczności jest dezorientujący, a spalanie tlenu i nagromadzanie produktów spalania szybko prowadzą do utraty przytomności.

• Stąd drugi wymóg: wentylacja pożarowa musi zapewniać szybkie i skuteczne usuwanie dymu i produktów spalania. Zadanie komplikuje fakt, że są one zwykle podgrzewane do wysokich temperatur.
• Ponadto ludzie w procesie ewakuacji potrzebują świeżego powietrza. Dlatego potrzebujemy nie tylko spalin, ale także wentylacji wymuszonej.

Wymagania znamionowe

Podstawowe wymagania bezpieczeństwa przeciwpożarowego dla wentylacji zawarte są w podręczniku 13.91 do SNiP 2.04.25-91. Zaznacz kluczowe punkty dokumentu.

Jeśli pomieszczenie jest podzielone barierami ogniochronnymi, wentylacja jest montowana osobno dla każdej sekcji.

Wentylacja ogólna (awaryjna) może być dla:

1. Pomieszczenia mieszkalne, publiczne i administracyjne;
2. Zakłady produkcyjne, gdy są umieszczone na nie więcej niż trzech piętrach;
3. Magazyny i magazyny, gdy są umieszczone na nie więcej niż trzech piętrach;
4. Magazyny, magazyny i pomieszczenia przemysłowe znajdujące się w oddzielnym budynku jednopiętrowym i mające drzwi tylko na zewnątrz.
5. Łazienki, wanny, pralnie i inne pomieszczenia do celów domowych.

Pomieszczenie, w którym duża liczba osób przebywa na stałe lub czasowo, musi być wyposażone w oddzielny kanał.

W przypadku obszarów produkcyjnych, w których mogą tworzyć się mieszaniny wybuchowe, wentylację wykonuje się również oddzielnie. Wydajność wentylacyjna powinna zapewniać co najmniej jedną wymianę powietrza na godzinę.

Jednakże: jeśli wysokość pomieszczenia przekracza 6 metrów, może być ograniczona do 6 m3 na metr kwadratowy.

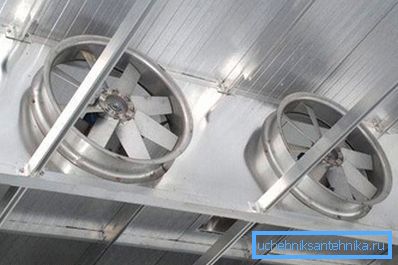

W pomieszczeniach, w których warunki produkcji mogą prowadzić do powstawania mieszanek palnych i wybuchowych, wloty powietrza wentylacji wyciągowej znajdują się nie mniej niż 40 centymetrów od poziomu sufitu. Z prawdopodobieństwem gromadzenia się gazu detonującego (mieszanina wodoru i powietrza), odległość jest zmniejszana do 0,1 metra (dla pomieszczeń o wysokości powyżej 4 metrów, ma ona 0,025 wysokości, ale nie więcej niż 0,4 metra).

Należy zapewnić usuwanie dymu dla:

• Z hal i korytarzy przemysłowych, administracyjnych i budynków mieszkalnych o wysokości ponad 26,5 metra.
• Z korytarzy o długości ponad 15 metrów bez okien.
• Od korytarzy budynków mieszkalnych do 10 pięter i wyżej, z bezdymnymi schodami.

Oprócz wyżej wymienionego dokumentu, zasady wyłączania wentylacji w przypadku pożaru są określone w klauzuli 12.4 SNiP 41-01-2003:

1. W przypadku pożaru praca z wymuszoną wentylacją dla wszystkich pomieszczeń, z wyjątkiem przymusowego doprowadzania powietrza do korytarzy ewakuacyjnych i szybów windowych, zatrzymuje się.
2. Odłączenie może być wykonane zarówno poprzez całkowite odłączenie zasilania od rozdzielnic jak i przez indywidualny obwód sterujący dla każdego układu.

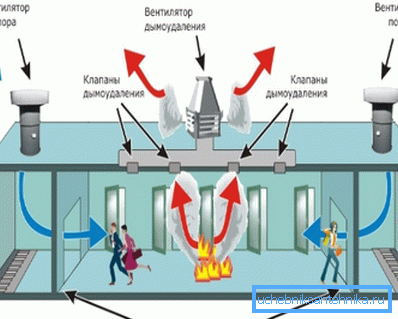

Jak to działa

W jaki sposób realizowane są wszystkie powyższe zadania systemu wentylacyjnego?

1. Po odebraniu sygnału z czujek (urządzeń, które szacują temperaturę lub przezroczystość powietrza) w standardowym systemie wentylacji, wentylatory są wyłączane, a zawory są aktywowane, całkowicie blokując jego działanie.
2. W tym samym czasie zawory w systemie usuwania dymu są otwarte; wentylatory - wyciągi są zasilane. Rozpoczyna się wypompowanie produktów spalania.
3. Równolegle z odprowadzaniem zanieczyszczonego powietrza do szybów windowych i dróg ewakuacyjnych dostarczane są duże ilości czystego powietrza ulicznego.

Główne problemy techniczne, które mogą pojawić się podczas działania takiego systemu, są dość przewidywalne. W wysokich temperaturach próżniowych produktów spalania, cienkościenne ocynkowane kanały wentylacyjne mogą być odkształcane z nieszczelnością; Plastikowe części wentylatora szybko stają się bezużyteczne, jeśli ulegną przegrzaniu.

Stąd instrukcja:

• Przewody pożarowe wykonane są z czarnej stali o grubości 1,2 milimetra.
• Wszystkie wentylatory i klapy przeciwpożarowe do systemów wentylacyjnych wykonane są z materiałów żaroodpornych.

Glosariusz

Zapoznajmy się z niektórymi terminami i definicjami związanymi z systemami wentylacji przeciwpożarowej.

Wspólna terminologia

Wentylacja taktyczna w pożarze to stosunkowo nowa technologia, polegająca na wykorzystaniu potężnych mobilnych wentylatorów do generowania przepływu powietrza w płonącym budynku. Cele są identyczne z opisanymi powyżej - usuwanie produktów spalania i dostarczanie świeżego powietrza w celu ewakuacji ludzi i zapewnienia bezpiecznego działania straży pożarnej.

Pożary kontrolowane przez wentylację to pożary z nadmiarem materiałów palnych i ograniczony przepływ tlenu przez przewody wentylacyjne. Aby zgasić, często wystarczy całkowicie zablokować działanie kanałów wentylacyjnych.

Sprzęt

Przeanalizujemy niektóre elementy systemów wentylacji przeciwpożarowej.

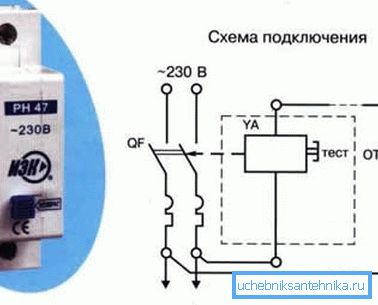

Niezależne zwalnianie jest urządzeniem elektromagnetycznym, które zdalnie wyłącza zasilanie wentylatorów za pomocą sygnału z terminala ręcznego. Taki schemat wyłączenia wentylacji w przypadku pożaru pozwala na ręczne zduplikowanie działania czujników.

Kratki wentylacyjne są jednorazowymi urządzeniami, które zatrzymują cyrkulację powietrza w przewodach wentylacyjnych w przypadku przegrzania. Jak wdrażana jest ich praca?

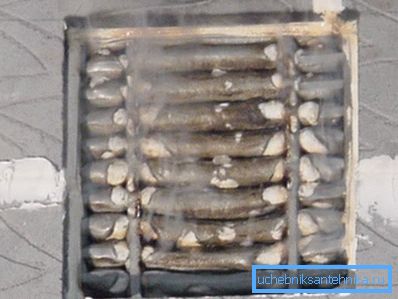

Żebra kratowe (lamele) to cienkościenne wkładki z krzemianu sodu. Po podgrzaniu powyżej 100 stopni baza mineralna zaczyna gwałtownie zwiększać objętość, wypełniając lumen i całkowicie zatrzymując ruch produktów spalania. Granica odporności ogniowej kraty wynosi 45-120 minut.

Mimo prostej konstrukcji cena produktów jest dość wysoka: okrągła kratka o średnicy 100 milimetrów będzie kosztowała 3-3,5 tys. Rubli nabywcy.

Instalacja typu "zrób to sam" jest niezwykle prosta:

1. Kratka jest instalowana w przygotowanym otworze w kanale.
2. Rama jest mocowana za pomocą odpornego na wysoką temperaturę szczeliwa silikonowego lub zaprawy cementowej.

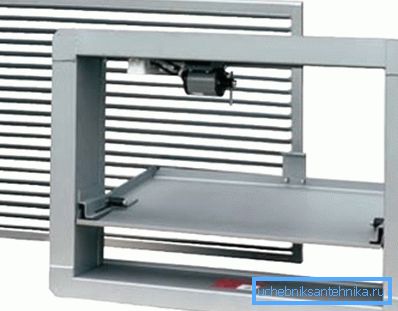

W przeciwieństwie do kratki, klapa przeciwpożarowa do wentylacji może być uruchamiana wiele razy.

Jakie mogą być te urządzenia?

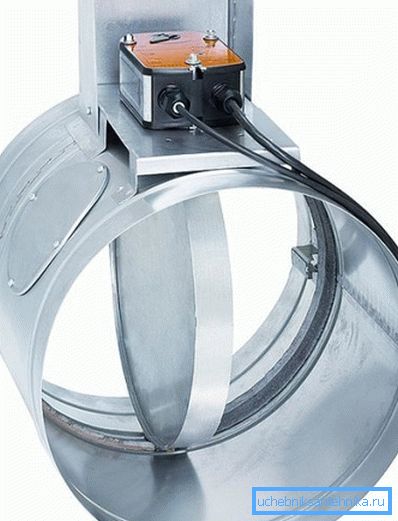

• Zwykle otwarte (zachodzenie na siebie w przypadku pożaru).

• Normalnie zamknięty (otwiera kanały w celu usunięcia dymu).
• Podwójne działanie (zamykanie w przypadku pożaru i otwarcie po wygaszeniu w celu usunięcia produktów spalania).

Zasada działania jest prosta i klarowna: klapka w jednej z pozycji całkowicie pokrywa się z kanałem wentylacyjnym. Jak i jak można go uruchomić?

Wniosek

Oczywiście w naszym miniaturowym przeglądzie wprowadziliśmy czytelnika tylko do niewielkiej części rozwiązań stosowanych w projektowaniu systemów wentylacyjnych.

Wideo w tym artykule, jak zwykle, zwróci mu uwagę na dodatkowe informacje na temat wentylacji oddymiającej. Sukcesy!
