Wentylacja przemysłowa i jej cechy

Jednym z głównych warunków tworzenia wygodnych miejsc pracy w pomieszczeniach przemysłowych jest aranżacja efektywnego systemu wentylacji. Zapewnia świeże powietrze i eliminuje zanieczyszczone masy powietrza. W tym artykule przyjrzymy się, jak funkcjonuje wentylacja przemysłowa, a także główne typy i cechy systemów wentylacyjnych.

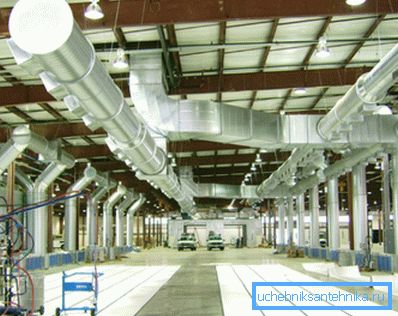

Przemysłowy system wentylacji

Rodzaje przemysłowych systemów wentylacyjnych

W zależności od warunków panujących w pomieszczeniach przemysłowych i wymagań dla systemów wentylacyjnych, mogą one być realizowane zgodnie z następującymi schematami:

Naturalny Opiera się na naturalnym wnikaniu powietrza do pomieszczenia i jego wydalaniu przez specjalne kanały wentylacyjne. Siła ciągu zależy od różnicy ciśnienia i temperatury wewnątrz i na zewnątrz pomieszczenia. Dlatego też projekt wentylacji przemysłowej przeprowadzany jest z uwzględnieniem ciepła emitowanego przez różne urządzenia.
Wymuszone Wymiana powietrza następuje z powodu zastosowania specjalnych urządzeń zasilających i wydechowych. Skuteczność tego systemu nie zależy od czynników zewnętrznych. Ponadto pozwala zapewnić wydajność, jakiej wymagają warunki w obszarze produkcji.

Następnie przyjrzyj się bliżej cechom każdego z tych schematów.

System naturalnej wentylacji

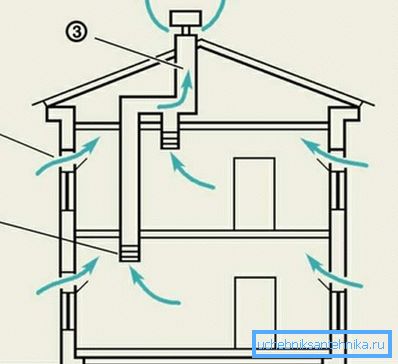

Naturalna wentylacja

Naturalna wymiana powietrza jest dozwolona w pomieszczeniach przemysłowych, w których produkcja nie jest związana z uwalnianiem szkodliwych substancji do środowiska. Takie systemy sugerują obecność otworów wentylacyjnych, które znajdują się na różnych wysokościach.

Zasada działania systemu naturalnego jest następująca:

  • Gdy zimne powietrze opada, masy świeżego powietrza wchodzą do pomieszczenia przez otwory znajdujące się na górze.
  • Ponadto strumień powietrza miesza się ze starym powietrzem i ogrzewa.
  • Wznosząc się, przepływ powietrza opuszcza port wydechowy.

Otwory wentylacyjne umożliwiają regulację powietrza przez zawory lub otwory wentylacyjne. Zaletami takiego systemu jest to, że nie wymaga dodatkowych kosztów energii elektrycznej. Jednak mimo to taka wentylacja jest niezwykle rzadko stosowana w pomieszczeniach przemysłowych, co wiąże się z ich niską sprawnością.

Nawet jeśli obliczenia wentylacji przemysłowej typu naturalnego wykonywane są profesjonalnie, to nie wystarczą do zapewnienia korzystnego mikroklimatu w pomieszczeniu, w którym stale pojawiają się emisje szkodliwych substancji.

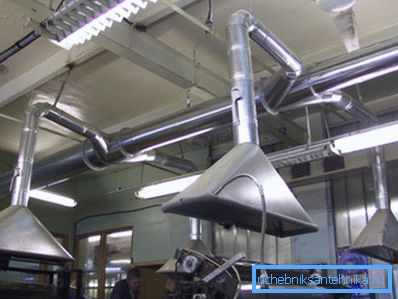

Wymuszona przemysłowa wentylacja i klimatyzacja z parasolami miejscowego układu wydechowego

Wymuszona wentylacja

Przemysłowe systemy wentylacji i klimatyzacji są najczęściej wykonywane przy użyciu specjalnego sprzętu.

To rozwiązanie ma kilka zalet, takich jak:

  • Duży zasięg, ponieważ masy powietrza są podawane pod ciśnieniem wytwarzanym przez wentylator.
  • Wydajność wymiany powietrza, jak wspomniano powyżej, nie zależy od prędkości wiatru i temperatury powietrza na zewnątrz.
  • Możliwość podgrzewania prądów powietrza nawiewanego, a także wystawiania ich na czyszczenie, nawilżanie lub, przeciwnie, suszenie.
  • Możliwość zorganizowania optymalnego rozkładu mas powietrza, na przykład, z dostawą świeżego powietrza bezpośrednio do miejsc pracy.
  • Zdolność do wychwytywania szkodliwych gazów bezpośrednio w miejscach ich uwalniania, zapobieganie ich rozprzestrzenianiu się w przestrzeni pomieszczenia, a także zdolność do oczyszczania strumienia powietrza z zanieczyszczeń przed ich uwolnieniem do atmosfery.
  • Instalacja wentylacji przemysłowej wymuszonej może być przeprowadzona po zakończeniu budowy budynku, podczas gdy wentylacja naturalna jest układana w fazie budowy.

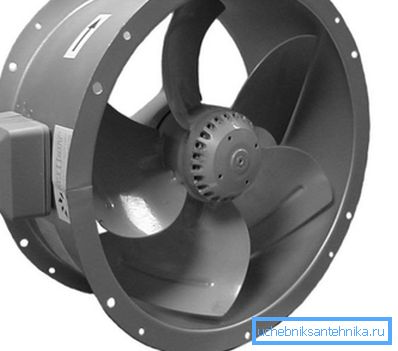

Wentylator do wymuszonego systemu

Oczywiście, wraz z zaletami, systemy te mają pewne wady, z których najpoważniejsze są następujące punkty:

  • Wysoka cena sprzętu, dodatkowo funkcjonowanie systemu wiąże się z pewnymi kosztami.
  • Głośna praca, która wymaga pewnych środków w celu zwalczania hałasu.

Systemy wentylacji wymuszonej są kilku rodzajów:

Wymiana ogólna Zapewnij wymianę powietrza we wszystkich pomieszczeniach pokoju.

Dlatego ta wentylacja jest używana w następujących przypadkach:

  • Zadania nie są naprawione.
  • Substancje szkodliwe zanieczyszczają całą przestrzeń.
Lokalny Zapewnij wymianę powietrza w oddzielnym pomieszczeniu, na przykład, kiedy musisz oczyścić powietrze w pobliżu źródła emisji szkodliwych substancji, aby zapobiec ich rozprzestrzenianiu się.
Mieszane Oprócz ogólnej wymiany powietrza w niektórych częściach pomieszczenia wykonywana jest lokalna wentylacja.

Zazwyczaj objętość wchodzącego powietrza jest równa objętości strumienia wychodzącego. Czasami jednak konieczne jest naruszenie tej równości. W tym przypadku dopływ jest większy niż wypływ, co pozwala na nadmiar w pokoju, na przykład, aby kurz z innych pomieszczeń nie przedostał się do "czystych" warsztatów.

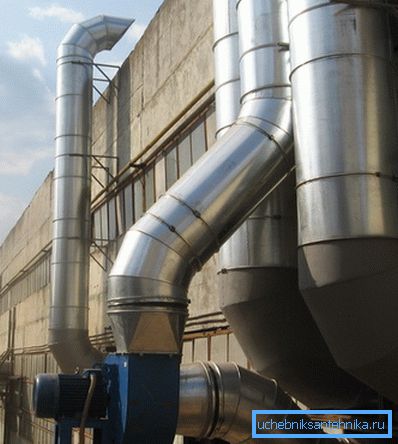

Sprzęt wentylacyjny wydechowy

Ponadto wymuszona wentylacja obiektów przemysłowych zmienia się zgodnie z zasadą zaopatrzenia w powietrze. Zdarza się:

Wlot Wlot powietrza jest wykonywany za pomocą wentylatora wtryskowego, natomiast odpływ odbywa się w sposób naturalny, zwiększając ciśnienie w pomieszczeniu.
Wyczerpanie Wypływ powietrza jest wymuszany, a przepływ w naturalny sposób z powodu rozcieńczania ciśnieniem.
Zasilanie i spaliny Schemat ten jest najbardziej skuteczny, ponieważ zarówno dopływ, jak i wydech są wymuszone.
Recyrkulacja Zanieczyszczone powietrze jest oczyszczane, a następnie ponownie wprowadzane do pomieszczenia. Tak więc wentylacja recyrkulacyjna jest obwodem zamkniętym.
Obwód wentylacyjny

Jak wspomniano powyżej, wybór systemu wymiany powietrza zależy od warunków panujących w pomieszczeniu i potrzeb produkcyjnych.

Sprzęt wentylacyjny

Przemysłowe urządzenia wentylacyjne różnią się od urządzeń domowych tylko mocą.

Co więcej, wszystkie podstawowe elementy systemu są takie same:

  • Kanały wentylacyjne - są rurami o różnej wielkości i przekroju, które zapewniają transport strumienia powietrza do miejsca dystrybucji.
  • Kształtowane części - umożliwia wykonywanie zwojów i rozgałęzień kanałów wentylacyjnych.
  • Fani - są głównym elementem systemów wymuszonych, ponieważ zapewniają pewny ruch w odpowiednim kierunku pod pewną presją.
Przemysłowy filtr wentylacyjny
  • Filtry - zapewnić czyszczenie strumienia powietrza. Różnią się stopniem oczyszczenia - od gruboziarnistego, opóźniając duże zanieczyszczenia, kończąc, eliminując nawet nieprzyjemne zapachy.
  • Rekuperatory - zapewnić doprowadzanie podgrzanego powietrza za pomocą ciepłego strumienia spalin. To urządzenie pozwala zaoszczędzić na ogrzewaniu powierzchni.
  • Grzejniki - przeznaczony do ogrzewania napływających strumieni w zimnych porach roku.
  • Systemy klimatyzacji - zapewnić chłodzenie napływających strumieni.

Wskazówka! Rekuperatory są kosztownym wyposażeniem, więc warto ich używać podczas serwisowania dużych powierzchni.

Schemat urządzenia z wymiennikiem ciepła

Należy zauważyć, że komory wentylacyjne są często stosowane w systemach przemysłowych. W rzeczywistości są to połączone urządzenia, które łączą wszystkie niezbędne urządzenia do wentylacji w jednym przypadku. W szczególności producenci wentylacji przemysłowej zaopatrują ich w wentylatory, filtry, rekuperatory itp.

W rezultacie dla funkcjonowania systemu pozostaje tylko podłączenie podobnego urządzenia do przewodów wentylacyjnych.

Wskazówka! W niektórych przypadkach podczas instalacji kanałów powietrznych mogą być wymagane niestandardowe elementy kształtowe. W takim przypadku mogą być one wytwarzane niezależnie. Najważniejsze jest prawidłowe przecięcie ukształtowanych części wentylacji przemysłowej, po czym części muszą być wycięte z cyny, zgięte zgodnie ze schematem i zaparzone.

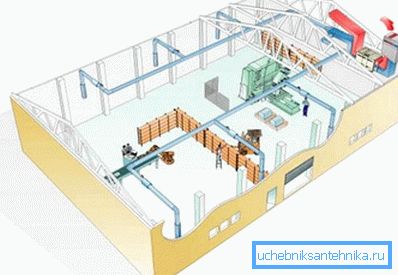

Projekt Systemu Wentylacji Przemysłowej

Funkcje konstrukcyjne

Projektowanie wentylacji zakładów przemysłowych składa się z kilku głównych etapów:

  • Określenie podstawowych warunków lokalu (ich powierzchnia, cechy konfiguracyjne, użyte wyposażenie itp.).
  • Uwzględnienie cech klimatycznych (temperatura powietrza, ciśnienie i prędkość wiatru).
  • Cel pomieszczenia - na przykład lokalna wentylacja może być wymagana wraz ze wspólnym systemem zasilania i wydmuchu.

Na podstawie uzyskanych danych przeprowadza się obliczenia, które obejmują:

  • Określenie przekroju kanału;
  • Obliczanie częstotliwości powietrza;
  • Określenie powierzchni otworów wentylacyjnych;
  • Obliczanie urządzeń energetycznych;
  • Określanie liczby wymaganych materiałów.

Należy zauważyć, że projekt wentylacji pomieszczeń przemysłowych jest niezwykle odpowiedzialny i jednocześnie stanowi poważne wyzwanie. Dlatego, bez posiadania pewnej wiedzy, nie jest konieczne podejmowanie tej pracy własnymi rękami.

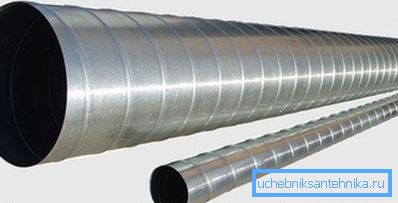

Rury ocynkowane

Wybór materiałów i instalacji

Oprócz projektu bardzo ważne jest, aby wybrać odpowiednie materiały do ​​budowy kanałów. Na przykład w obiektach pożarniczych i wybuchowych konieczne jest użycie materiałów niepalnych do instalacji kanałów, na przykład ze stali ocynkowanej. Może być również stosowany w pomieszczeniach o wysokiej temperaturze.

Jeśli głównym wymaganiem jest odporność na korozję, na przykład, gdy kanał musi pracować w środowisku agresywnym lub w pomieszczeniach o dużej wilgotności, lepiej jest użyć rur PVC o pożądanej średnicy.

W obszarach o złożonej konfiguracji autostrad za pomocą elastycznych rur falistych. Jeśli jednak możliwe jest zainstalowanie twardych kolan, lepiej dać im pierwszeństwo.

Zalety tych ostatnich to wytrzymałość i trwałość. Falowanie pozwala również na złożenie systemu, nawet w najbardziej niedostępnych miejscach.

Wskazówka! Przy wyborze rur falistych lepiej jest preferować produkty stalowe, ponieważ są one bardziej odporne na ciepło i mają większą wytrzymałość.

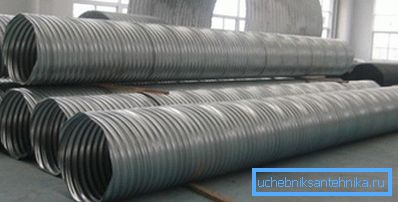

Na zdjęciu - rury ze stali falistej

Oczywiście instalacja systemu nie ogranicza się do montażu kanałów wentylacyjnych. Ponadto instalacja i podłączenie sprzętu.

Zmontowany system musi zostać przetestowany i dostosowany przed rozpoczęciem pracy. Instrukcje dotyczące wykonania tych prac są również dość skomplikowane, więc specjaliści muszą się z nimi uporać. Tutaj, być może, są wszystkie główne cechy wymiany powietrza w warunkach przemysłowych.

Wniosek

Wentylacja przemysłowa na zasadzie działania nie różni się od gospodarstwa domowego, jednak jej konstrukcja i urządzenie wymaga znacznie ostrożniejszego podejścia. Ponadto do budowy takich systemów wykorzystuje się specjalny, wydajny sprzęt, który jest w stanie zapewnić skuteczną wymianę powietrza na dużych obszarach.

Z filmu w tym artykule dowiesz się dodatkowych informacji na ten temat.
