Wentylacja sufitowa: cechy i korzyści

Rozwój technologii budowlanych dał nam wiele nowych materiałów i rozwiązań konstrukcyjnych, wśród których znajdują się sufity podwieszane. Cechą takich sufitów jest obecność szczeliny między płytą podłogową a dekoracyjną powierzchnią, w której można ukryć kanały wentylacyjne lub zorganizować system bezkanałowy. Porozmawiamy o zaletach i zaletach wentylacji w suficie.

Informacje ogólne

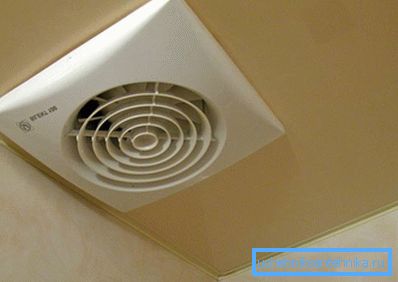

Pod sufitem wentylacja zrozumieć taki system, w którym kanały lub kanały znajdują się powyżej sufitu. Pozwala to na usunięcie rur i przewodów z obszarów funkcjonalnych pomieszczenia i wygrać pod względem efektywnego wykorzystania jego powierzchni.

Zwróć uwagę! Taki układ pozwala dostarczać powietrze w dowolnym miejscu w mieszkaniu lub domu. Zauważa się również inną zaletę: wydobycie odbywa się w najwyższym punkcie, a tam gromadzi się najbrudniejsze i najgorętsze powietrze.

Mocowanie wentylacji do sufitu odbywa się na różne sposoby: zaciski, kotwy, wkręty samogwintujące do profilu L lub Z, trawersy, taśmy perforowane lub belki metalowe. Aby zwiększyć walory dekoracyjne pokoju, sieć kanałów powietrznych jest ukryta za konstrukcją zawiasową.

Systemy sufitowe są kanałami i kanałami. Chcemy bardziej szczegółowo opowiedzieć o różnicach i cechach tych rozwiązań.

Systemy wentylacji sufitowej

Kanały

Pomimo rozwoju systemów VAV bez kanałów powietrznych, dobra wentylacja kanałowa pozostaje niekwestionowanym liderem rynku. Zdecydowana większość wszystkich nowoczesnych systemów klimatycznych zbudowana jest dokładnie w konstrukcji kanału.

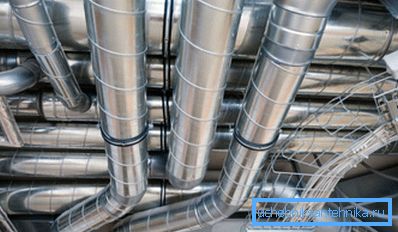

Jeśli lokalizacja i wygląd kanałów powietrznych w pomieszczeniach produkcyjnych i użytkowych nie są krytyczne, to w budynkach mieszkalnych i mieszkaniach staje się decydujący: nie każdy ma przemysłowe wnętrze z metalowymi rurami nad głową.

Ze względu na ograniczenia dekoracyjne, budowniczowie nie korzystali z systemu kanałów o rozległej sieci i ukierunkowanych dostawach powietrza, ale ograniczali się do kilku otworów wentylacyjnych w kuchni, łazience i sanitariatach. Doprowadziło to do zauważalnego rozwarstwienia mas powietrza i pojawienia się wielu stref stojących.

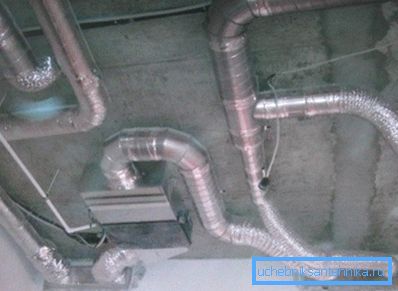

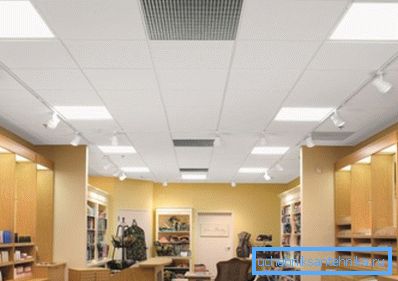

Dzisiaj stało się możliwe zastosowanie kanałów sufitowych: podwieszane sufity maskują dobrze kanały powietrzne, co pozwala na doprowadzanie mas powietrza i usuwanie powietrza wylotowego punktowo.

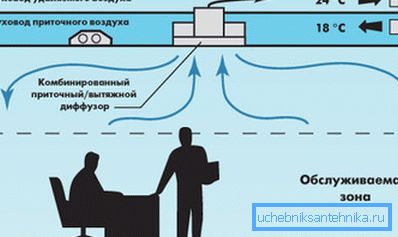

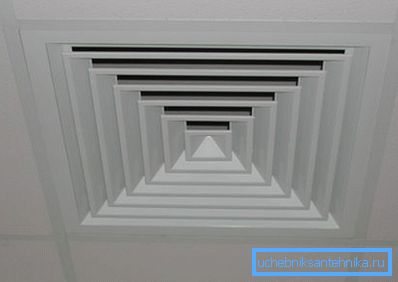

Zwróć uwagę! Tutaj dyfuzor sufitowy do wentylacji odgrywa ważną rolę, co pozwala na zwiększenie natężenia przepływu i jego zasięgu, co prowadzi do wysokiej jakości mieszania mas powietrza i wyrównania temperatur.

Zalety systemów kanałowych:

• Dostarczanie świeżego powietrza w punktach adresowych pozwala na najbardziej efektywną dystrybucję przychodzących mas świeżego, czystego i chłodzonego gazu wśród odbiorców;
• Wydajność kanału pozwala efektywnie monitorować wentylację w czasie rzeczywistym i regulować i regulować tryby za pomocą automatyzacji;

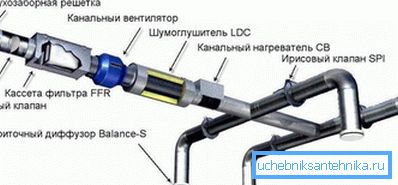

• W warunkach kanałów kanałowych łatwiej jest organizować skuteczne systemy uzdatniania powietrza: filtrowanie, chłodzenie, ogrzewanie itd .;
• Należy również zauważyć możliwość zainstalowania klap przeciwpożarowych i innych systemów zabezpieczeń z oddzielnymi kanałami.

Wady wydajności kanału to jego zalety:

• System kanałów jest montowany jako sieć stacjonarna, która jest układana przed zakończeniem prac wykończeniowych. W rezultacie każda przebudowa lub zmiana wnętrza staje w obliczu problemu niespójności między nowym układem a starą siecią wentylacyjną. Dotyczy to w szczególności pomieszczeń biurowych i wynajmu;
• Po przełączeniu na tryby zmniejszonej wydajności następuje spadek prędkości nawiewu powietrza i zasięgu nawiewników o stałym obszarze, co prowadzi do stagnacji w strefach pomiędzy nawiewnikami (problem ten częściowo rozwiązuje wentylator sufitowy-żyrandol);
• Skomplikowane sieci rozgałęzione różnią się wysokimi kosztami sprzętu, konserwacji i napraw;
• W porównaniu z systemami bezkanałowymi zużycie energii wzrosło o 30%;
• Mikroklimat wewnątrz kanałów przyczynia się do rozwoju pleśni, czego nie obserwuje się w przypadku pracy bez kanału.

Channelless

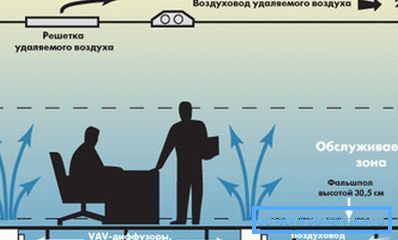

Jak sama nazwa wskazuje, systemy te nie zawierają rur ani kanałów do transportu mas powietrza. Zamiast tego wykorzystują przestrzeń między dekoracyjnymi a strukturalnymi sufitami lub podłogami jako kanał powietrzny.

Takie rozwiązanie pozwala nam wygrywać nie tylko z punktu widzenia wzornictwa i ergonomicznej przestrzeni, ale ma także znacznie większe znaczenie ekonomiczne i technologiczne.

Najnowsze systemy sufitowe działają na zasadzie zmiennej objętości powietrza (VAV) lub zmiennego przepływu powietrza. Jednocześnie ciśnienie robocze w kanałach podziemnych i sufitowych wynosi 12,5 Pa, co w porównaniu ze standardem 373 Pa w kanałach samo w sobie zasługuje na uwagę.

Rozważ główne zalety systemów HVAC channelelless:

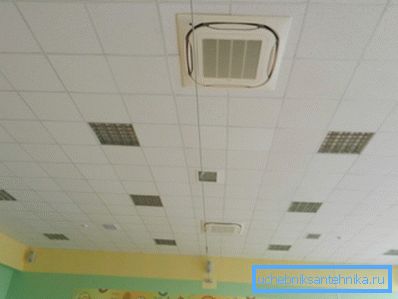

• Elastyczność. W przeciwieństwie do sieci kanałów wspólny kanał pozwala na umieszczenie dyfuzorów w dowolnym miejscu, ponadto nie ma problemów z ich przeniesieniem do innych miejsc. Jednocześnie nie jest wymagane skomplikowane ponowne obliczanie i przeprojektowanie;
• Oszczędność energii. Jak już wspomniano, zużycie energii w systemach wentylacyjnych sufitów podsufitowych jest zmniejszone w porównaniu do kanału o 30%;
• Bez pleśni. Temperatura i wilgotność względna powietrza przechodzącego przez kanały powietrzne jest wyrównana przez recyrkulację i ogrzewanie do takich wartości, w których rozwój organizmów grzybowych jest utrudniony;
• Zmniejszenie inwestycji kapitałowych. Potencjalnie systemy wolnej od przewodów powinny stać się zauważalnie tańsze od innych, ponieważ cena samych rur, osprzętu, prac instalacyjnych i projektu jest nadal wysoka.

Zwróć uwagę! Jest zbyt wcześnie, aby mówić o wadach tego rozwiązania, ponieważ nie ma wiarygodnych danych na temat praktyki stosowania systemów bezkanałowych.

Na tym etapie zauważamy niedobór rzemieślników posiadających wystarczające doświadczenie w budowie takich obiektów. Ponadto nie ma jasno opracowanych instrukcji ich instalacji, co sprawia, że ​​praca własnymi rękami jest ryzykownym zajęciem.

Wniosek

System wentylacji sufitowej ma wiele zalet w porównaniu ze ścianą lub inną formą sieci. Najbardziej postępowym rozwiązaniem jest obecnie wentylacja VAV bez wentylacji, zlokalizowana w przestrzeniach podziemnych i międzystropowych (patrz także artykuł Kominy i wentylacja: niebezpieczeństwo, działanie i zapobieganie).

Dodatkowe informacje wizualne są zawarte w filmie w tym artykule.
