Wentylacja tłumika na palcach

01-02-2018
Wentylacja

Jaki poziom hałasu jest akceptowalny dla wentylacji? Którzy fani są ciszej? Czy istnieją sposoby, aby system wentylacji był mniej hałaśliwy? Spróbujmy odpowiedzieć na te pytania.

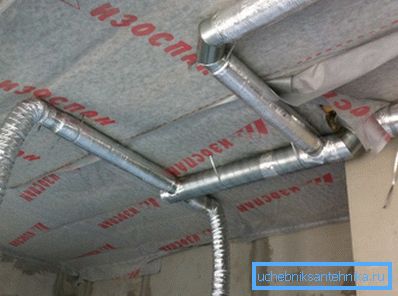

Czy można zapewnić cichą wentylację? Pewnie.

Normy

Zacznijmy od zasad, które muszą być zgodne z systemem wentylacji.

Typ pokoju Granice hałasu, dB
Oddziały szpitalne, sanatoria, sale operacyjne 20
Pokoje mieszkalne 25
Hotele, biura, szafy 35
Zajęcia szkolne, audytoria, biblioteki 40
Obiekty produkcyjne 50
Kawiarnia, restauracje, stołówki 55
Sklepy, centra handlowe, dworce kolejowe, hale sportowe 60

Źródła dźwięku

Co może być przyczyną hałasu rozprzestrzeniającego się w kanałach wentylacyjnych?

  • Powietrze wiruje na łopatkach wirnika. Im większa prędkość - tym wyższy poziom hałasu.

Uwaga: na objętość wpływają nie tylko obroty, ale także kształt ostrzy. Ich optymalizacja aerodynamiczna może sprawić, że urządzenie będzie mniej hałaśliwe z taką samą wydajnością.

  • Obrót tulei łożyskowej w jej obudowie. Przede wszystkim dotyczy to łożysk tocznych: przy niskich obrotach słyszy się znacznie lepiej niż łożyska ślizgowe.
Łożysko ślizgowe obraca się całkowicie cicho.
  • Wibracje niewyważenia wirnika. Przenoszony jest do obudowy wentylatora, ścian kanałowych i (z dostateczną mocą i ciężarem) do struktur kapitałowych budynku.
  • Wreszcie źródłem hałasu aerodynamicznego przy pewnym natężeniu przepływu może być samo powietrze poruszające się w kanale.

Kompleksowe środki

Co więc możesz zrobić własnymi rękami, aby zapewnić cichą pracę systemu wentylacyjnego?

Fani

Przed montażem wentylator jest sprawdzany pod kątem wyważania wirnika. Instrukcje są bardzo proste: wirnik obraca się kilkakrotnie ręcznie. Jego powtarzające się zatrzymanie w tej samej pozycji mówi o wyraźnej nierównowadze; jeśli koło zatrzyma się za każdym razem w nowej pozycji - balansowanie jest normalne.

Im niższa prędkość wirnika przy stałej wydajności, tym niższy ogólnie poziom hałasu. Brak obrotów kompensuje się zmieniając kąt natarcia ostrzy, ich kształt, powierzchnię i, co najważniejsze, średnicę wirnika.

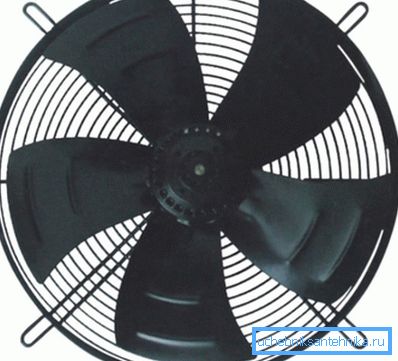

Duży wirnik przy niskich prędkościach jest cichszy niż mały na dużym.

Jak wspomniano powyżej, preferowane jest łożysko ślizgowe. Tutaj jednak jest jeden haczyk: z tym samym wykonaniem z tym samym łożyskiem tocznym, ma on średnio mniejszy zasób. Dlatego wentylatory wyciągowe i kanałowe od mało znanych producentów są podejrzanym zakupem: ich niska cena jest rekompensowana przez dodatkowe koszty naprawy lub wymiany w ciągu roku lub dwóch od eksploatacji.

Wentylatory osiowe są generalnie cichsze od wentylatorów promieniowych. W drugim przypadku hałas powstaje z powodu minimalnego luzu pomiędzy wirnikiem a wirnikiem.

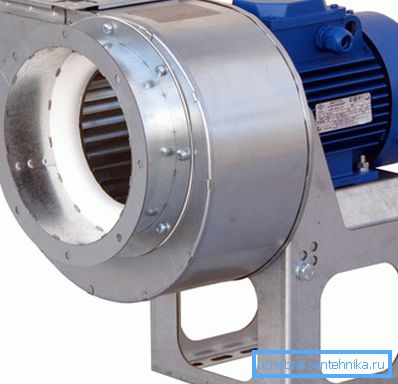

Wentylator promieniowy wytwarza więcej nacisku z większym hałasem.

Kilka zaleceń, których wdrożenie przyczyni się do cichej pracy systemu wentylacji, można znaleźć w SNiP 3.05.01-85.

  1. Wentylatory stacjonarne są podłączone do kanału za pomocą elastycznej wkładki (na przykład z włókna szklanego). Zapobiega przenoszeniu wibracji.
  2. Wentylatory promieniowe o znacznej mocy są montowane na podstawach antywibracyjnych.
  3. Podczas sprzęgania przeniesienia momentu obrotowego z silnika elektrycznego do wentylatora, ich wały muszą być ściśle współosiowe; z napędem pasowym, wałki powinny być równoległe.

Kanały wentylacyjne

Dla nich wyżej wymieniony SNiP zapewnia również szereg wymagań, które, wraz z bezpieczeństwem działania, są zaprojektowane w celu zapewnienia niskiego poziomu hałasu.

Skok punktów montażowych kanałów wentylacyjnych zależy od ich wielkości, sposobu łączenia elementów i orientacji w przestrzeni:

Typ kanału Maksymalny krok między punktami mocowania, m
Bezskrzynka o największym rozmiarze (średnica lub większa strona) do 400 mm 4
Bezskrzynka o największym rozmiarze powyżej 400 mm 3
Kołnierz o największym rozmiarze do 2000 mm 6
Pionowo 4

Ważne: w punktach mocowania zawieszenia lub podpory częściowo pochłaniają drgania akustyczne. Im większe odstępy między nimi, tym większa maksymalna amplituda oscylacji (innymi słowy, im głośniejszy jest hałas).

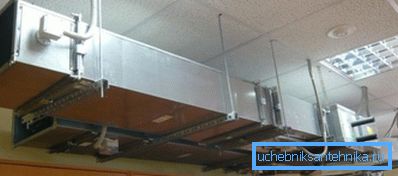

Im częściej zawieszenie, tym mniej wibruje pudełko.

Przy połączeniach kołnierzowych wszystkie śruby muszą być dokręcone. Jeśli kołnierz jest trzymany, powiedzmy, dwie śruby, to metaliczny odgłos kanałów prawdopodobnie zostanie dodany do szumu powietrza.

Ważny punkt: prędkość powietrza w kanałach wentylacyjnych pomieszczeń mieszkalnych jest ograniczona do 4 m / s. Przy wyższych prędkościach strumień zaczyna hałasować.

Wreszcie, im grubsza i bardziej masywna ścianka kanału, tym gorzej przewodzi dźwięk.

W przypadku przewodów ocynkowanych i lekkich rur z tworzyw sztucznych izolacja wentylacyjna może stanowić dowolne rozwiązanie z dowolnego porowatego materiału:

  • Wełna mineralna, a następnie taśmowanie galwanizowaną blachą.
  • Pianka lub powłoka poliuretanowa.
  • Pianka polietylenowa.

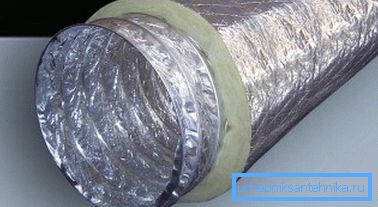

Tuleja wentylacyjna z powłoką dźwiękoszczelną.

Tłumiki

Pochłaniacz dźwięku (tłumik wentylacji) jest nieskomplikowanym urządzeniem mechanicznym zaprojektowanym do pochłaniania wibracji akustycznych. W szerokiej sprzedaży można znaleźć dwa rodzaje tłumików.

Lamellar

Przed nami jest cyny, podzielona przez dużą liczbę równoległych ścian powietrza. Typowa odległość między nimi wynosi 75-300 mm. Przegrody są wyłożone porowatymi materiałami pochłaniającymi dźwięk; aby zmniejszyć opór aerodynamiczny, często są dostarczane z owiewkami.

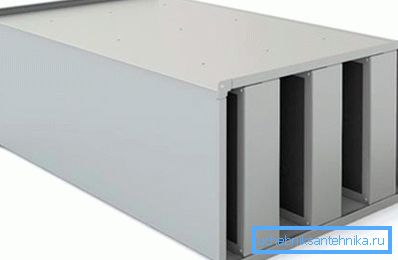

Wygląd tłumika płyty.

Rurowy

Urządzenie jest kanapką z dwóch rur. Wewnętrzne - perforowane, o średnicy równej średnicy przyłączonego kanału. Zewnętrzna obudowa jest głucha; przestrzeń pomiędzy rurami wypełniona jest materiałami pochłaniającymi dźwięk.

Cena takich urządzeń zaczyna się od około 1000 rubli. Rozsądna minimalna długość rury wynosi 900-1000 milimetrów.

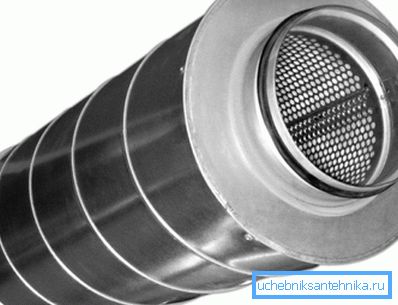

Na zdjęciu - rurowy tłumik.

Wniosek

Mamy nadzieję, że nasze zalecenia pomogą czytelnikowi sprawić, że system wentylacji w ich domu będzie bezgłośny. Jak zwykle film wideo w tym artykule oferuje dodatkowe informacje tematyczne.

Sukcesy!
