Wentylacja typu "zrób to sam": proste rozwiązania

Przedmiotem tego artykułu jest instalacja wentylacji własnymi rękami. Nie będą to abstrakcyjne refleksje i skomplikowane obliczenia: materiał ten jest próbą podzielenia się przez autora skromnym doświadczeniem w wyposażeniu systemu wentylacji we własnym domu. Więc zaczynajmy.

Prehistoria

Jakiś czas temu autor przeniósł się do nowego domu. Był to jednopiętrowy budynek z dużą i wysoką piwnicą, który natychmiast został umieszczony jako domowa siłownia i warsztat. Później planowano zbudować poddasze ocieplone mieszkaniem.

Głównym problemem pierwszego piętra mieszkalnego był całkowity brak systemu wentylacji.

Konsekwencje, widoczne już na początku pierwszej zimy, były dość przewidywalne:

• Powietrze w pokoju, pomimo okresowego wietrzenia, szybko stało się nieświeże i wilgotne.

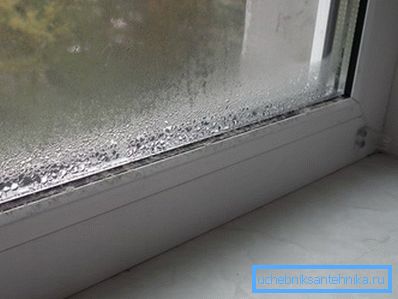

• Okna o pojedynczej szybie były stale pokryte kondensatem, który spływał po szybie i tworzył kałuże na parapetach.

• Wreszcie, subiektywnie, dom był bardzo zimny. Pomimo faktu, że termometr pokazał całkiem rozsądny +18 stopni.

Odniesienie: ze wzrostem wilgotności, pojemności cieplnej i przewodności cieplnej powietrza. Dlatego w zimnym klimacie bardzo trudno jest tolerować zimno i ciepło.

Zadanie było oczywiste: nastąpiło to przy minimalnym nakładzie czasu i pieniędzy (z którymi, po zakupie domu, oczywiście, nie było tak bardzo dobrze) zapewnić normalną wentylację.

Rok później, podczas budowy strychu, musieliśmy zaprojektować i zbudować kolejną osobną pętlę wentylacyjną. Ponieważ każde z pięter miało oddzielne wejście, niepożądane było łączenie kanałów powietrznych.

Obliczenia

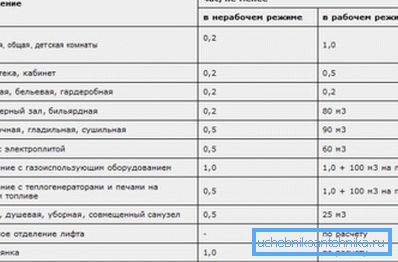

Na początek konieczne było oszacowanie oczekiwanej wydajności wentylacji. Instrukcje do jego obliczeń zostały znalezione w bieżącym SNiP:

Alternatywne oszacowanie planowanych wyników opiera się na liczbie osób przebywających stale w pokoju. Jedna osoba w stanie czuwania powinna odpowiadać co najmniej 60 m3 / h; dla osoby śpiącej - 30 m3 / godz.

Liczenie według pierwszego algorytmu dało wynik 240 m3 / godzinę, zgodnie z drugim - 100 (średnie zużycie powietrza przez dwie osoby, w oparciu o 8 godzin snu i 16 godzin czuwania).

Biorąc pod uwagę specyfikę układu domu, jako punkt wyjścia wybrano wydajność 120 m3 / h.

Parter

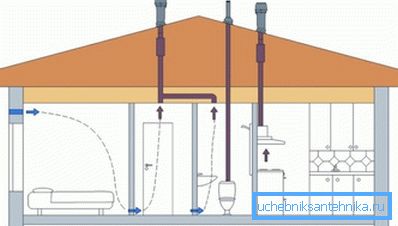

Schemat schematyczny

Po rozważeniu możliwych rozwiązań do wyboru autora koncentruje się na wentylację z pozytywnej motywacji i pobierania próbek powietrza w kanale wspólnym kilku pomieszczeń - sypialni, łazienki oraz w połączeniu kuchnia z jadalnią. przepływ powietrza, zdecydowano, aby biernym, nie od strony ulicy, a kilka nietradycyjnych - w piwnicy.

Było kilka powodów.

• Prawie gotowy kanał wentylacyjny wzdłuż wszystkich pomieszczeń, które planowano przewietrzyć, już istniał. Budowniczowie w procesie wykończenia zakończono rowkiem gipsowo-budowlanym rowkiem między śrubą, który służył do podtrzymywania płyt podłogowych, a ścianą zewnętrzną. Pozostało tylko zorganizować wybór powietrza z kanału i przeciąć kraty.

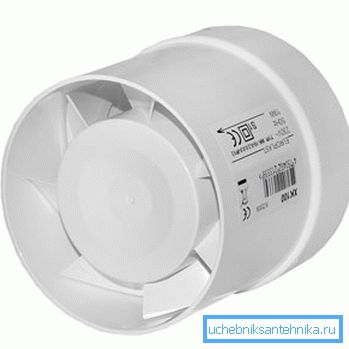

• Wentylacja naturalna była nieatrakcyjna ze względu na nieprzewidywalną wydajność. Silne wiatry charakterystyczne dla regionu spowodowałyby gwałtowne przyspieszenie wymiany powietrza; ale w letnim upale, z minimalną różnicą temperatur między ulicą a domem, spadłby prawie do zera. Natomiast wentylator kanałowy pobierałby 120 m3 na godzinę, niezależnie od warunków zewnętrznych.

• Minimalna cena komponentów. Nieznacznie wyprzedzając, warto wspomnieć, że całkowite wydatki na zakupy nie przekroczyły 1 500 rubli.
• Symboliczne koszty operacyjne. Oto przybliżony związek pomiędzy wydajnością i zużyciem energii przez wentylator kanałowy:

Oddzielne komentarze wymagają cyrkulacji świeżego powietrza przez piwnicę.

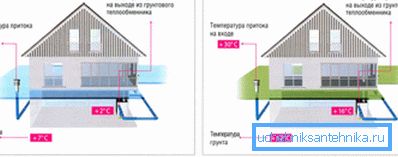

Jest coś takiego jak wentylacja geotermalna. Nad głośno nazwa kryje się prosty schemat, w którym, w szczególności, są często skonstruowane wentylację w kraju własnymi rękami: Rury wentylacyjne o znacznej długości pochowany w parterze nieco poniżej jej zamarzania.

Odniesienie: na głębokości jednego metra od poziomu przemarzania temperatura gleby nie zależy od regionu i wynosi +8 - + 14С.

W rezultacie powietrze wlotowe ma stabilną temperaturę, która w niewielkim stopniu zależy od pory roku i warunków pogodowych. Latem domy są stosunkowo chłodne, w zimie - ciepłe. A wszystko to przy minimalnym zużyciu energii: energia elektryczna jest wydawana tylko na transport powietrza.

Jednak w tym konkretnym przypadku pod domem znajdowało się gotowe źródło powietrza o stałej temperaturze około +14 stopni - sucha piwnica o powierzchni 75 metrów kwadratowych, zagłębiona daleko poniżej poziomu przemarzania. Połączenie go z parą kanałów z pomieszczeniami mieszkalnymi na górze było znacznie łatwiejsze niż układanie kilkudziesięciu metrów rury pod ziemią.

Powiedział - gotowe.

Wdrożenie

1. Od strony ulicy przez zewnętrzną ścianę przebito dziurę w kanale. Do pracy potrzebny cios z koroną.
2. Zespół został przygotowany ze standardowej rury kanalizacyjnej o średnicy 110 milimetrów, rogu, parasola (deflektora) i rury kompensacyjnej. Ten ostatni zezwolił na zainstalowanie wentylatora kanałowego i naprawił go, pozostawiając połączenie rozłączalne.
3. Pod miejscem zainstalowania wentylatora wycięty jest otwór w kanale, do którego natychmiast zostaje wstawiony plastikowy właz z pokrywką. W przyszłości będzie to przydatne do konserwacji i / lub wymiany wentylatora.
4. Zespół rury, rogu, parasola i wentylatora z podłączonym przewodem zasilającym jest wkładany do otworu w ścianie i uszczelniany. Chwytana pianka jest uszczelniona kitem akrylowym: pianka poliuretanowa nie lubi promieniowania ultrafioletowego i szybko zaczyna kruszyć się w świetle.
5. Zasilanie wentylatora jest wyprowadzane z najbliższego wylotu przez kanał kablowy i otwierane za pomocą przełącznika.
6. W płycie gipsowo-kartonowej, zamykając kanał, kilka kratek wentylacyjnych jest osadzonych, a rura jest wyciągnięta z okapu nad kuchenką.

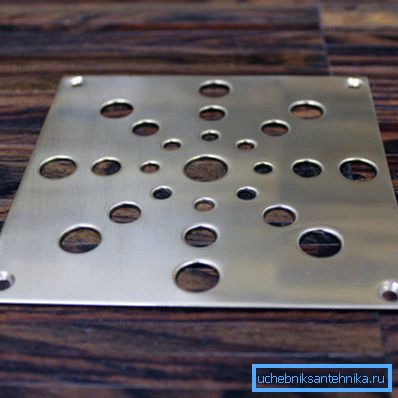

7. W otworach podłogowych wybiera się wyciąg powietrza z piwnicy. Zostały one zamknięte siatkami z siatkami chroniącymi przed owadami.

Wyniki

Wilgoć i kondensacja w oknach są zapomniane, jak zły sen. Powietrze w domu stało się świeże i umiarkowanie suche.

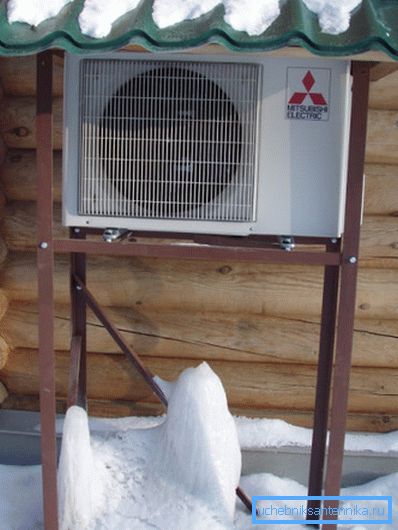

Ze względu na napływ ciepłego powietrza w zimie dom z wyłączonym ogrzewaniem utrzymywał temperaturę +12 stopni. Aby utrzymać komfortową temperaturę + 20-22 stopni, wystarczy jeden klimatyzator inwerterowy o mocy cieplnej około 3,2 kW.

Nuance: scena - wybrzeże Krymu. Oczywiste jest, że przepływ ciepła o mocy 3 kilowatów nie wystarczy na Dalekim Wschodzie. Ponadto falowniki w trybie ogrzewania zachowują co najwyżej temperaturę -25 ° C.

Betonowy kanał wentylacyjny, połączony z płytą gipsowo-kartonową, działa jako bardzo skuteczny tłumik. Praca wentylatora w domu nie jest zasadniczo słyszalna.

Poddasze

Rok później konstrukcja poddasza osiągnęła punkt, w którym konieczne było wyposażenie w nią wentylacji.

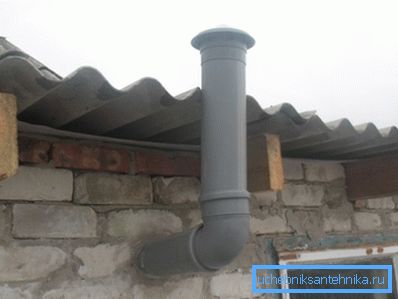

Analogicznie do pierwszego piętra wentylacja strychu została wydmuchana z pasywnym dopływem. Zamiast odpowietrznika, w tym przypadku zastosowano rurę kanalizacyjną o średnicy 110 milimetrów - po prostu dlatego, że nie musiała iść daleko.

W tym momencie podobieństwo do zbudowanego wcześniej systemu wentylacji zostało zakończone.

• Zasadniczo brakuje dedykowanego kanału wlotowego.. Wlot powietrza jest zapewniony przez przecieki pokryte blachą stalową dachu strychu. Wystarczająco dużo małych odstępów między arkuszami pokrycia dachowego w tym celu w obfitości.

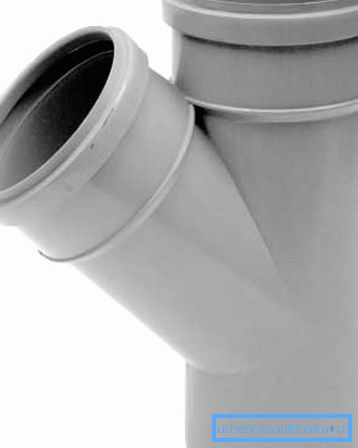

• Trójnik instalowany jest przed wentylatorem w kanale wentylatora. Przez jedno z jego ujść powietrze jest usuwane z połączonej łazienki znajdującej się na środku strychu; przez sekundę - reszta pomieszczenia jest wentylowana.

• Ukryty sufit gipsowy z wentylacją. W suficie łazienki zamontowana jest kratka wlotowa, do której mocno przymocowane jest jedno dotknięcie trójnika. Ale reszta pomieszczenia jest wentylowana bezpośrednio przez przestrzeń nad sufitem: wlot powietrza przechodzi bezpośrednio z niej; z pomieszczeń mieszkalnych wchodzi powietrze przez cztery kraty na rogach poddasza.

Nawiasem mówiąc: zapewnia to stałą wentylację krokwi i izolację między nimi.

Na ulicy wentylacyjnej z parasolem - deflektor wyświetlany przez jeden ze szczytów. W ten sposób autor uwolnił się od problemów z uszczelnieniem wyjścia: rowek wystarczył do wypełnienia i szpachli; z wody i śniegu jest chroniony przez zwis dachu.

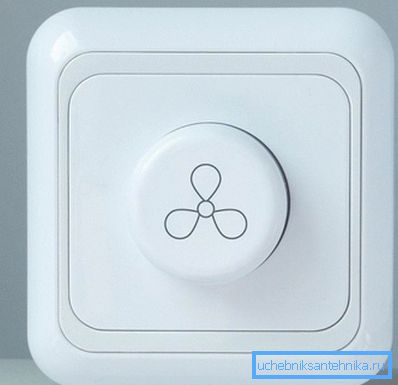

Obwód zasilania wentylatora został wyposażony w ściemniacz. Umożliwia wybór cichego i wydajnego trybu wentylacji w zależności od tego, ile osób znajduje się na poddaszu.

Wniosek

Łatwo zauważyć, że budowa wydajnego systemu wentylacji okazała się dość prosta i niezbyt kosztowna.

Dodatkowe informacje tematyczne, jak zwykle, można znaleźć w wideo w tym artykule. Sukcesy!
