Wentylacja w biurze: funkcje i funkcje urządzenia

Wentylacja biurowa powinna zapewniać znacznie więcej wymiany powietrza niż wentylacja domowa. Jest to spowodowane znacznym gromadzeniem ludzi, komputerów i sprzętu biurowego na metr kwadratowy. W tym artykule zbadamy główne cechy takiego systemu inżynierskiego.

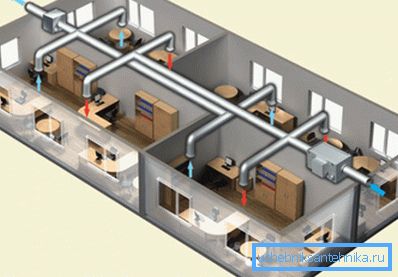

Schemat systemu wentylacji przestrzeni biurowej

Przepisy ogólne

Środowisko pracy stawia więcej wymagań systemowi wentylacji, a mianowicie:

Funkcje

  1. Ciągła dostępność czystego powietrza, z dopuszczalną temperaturą i odpowiednią wilgotnością, w wystarczającej ilości, aby zapewnić cały pracujący personel.
Zdjęcie wypełnionego biura
  1. Zmniejszenie poziomu hałasu zewnętrznego.
  2. Usunięcie z pomieszczenia wywiewanego powietrza, które w swoim składzie zawiera dwutlenek węgla, nieprzyjemne zapachy i emisje pochodzące z wnętrza.
  3. Zwiększ produktywność pracowników, tworząc komfortowe środowisko pracy.
  4. Zmniejszona częstość występowania chorób. Wszelkie infekcje będą natychmiast usuwane z biura poprzez ciągłe krążenie prądów powietrza.

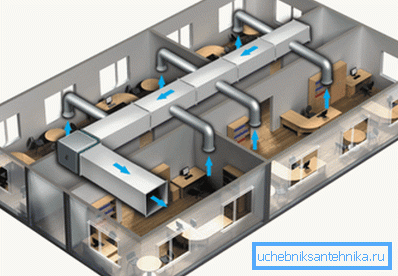

Wszystkie patogeny są usuwane wraz z wydychanym powietrzem.
  1. Pozytywny wpływ na prestiż firmy. Aby spotkać się z klientami jest zawsze bardziej szanowany w sprzyjającym środowisku bez czynników drażniących, takich jak ostre aromaty, duszność i alergeny w powietrzu.
Świeżość tworzy pozytywną komunikację
  1. Zgodność klimatu wewnętrznego ze standardami inspekcji. Jeśli żadna instrukcja SNiP i GOST nie zostanie spełniona, możesz spodziewać się grzywny w dużych ilościach.
  2. Oszczędności na chłodziwach. W przypadku grzejników w systemie wentylacyjnym, cena całkowitych kosztów ogrzewania zmniejszy się.

Racjonowanie

W biurze obowiązują następujące standardy wentylacji:

Cel pokoju Wymagana wymiana powietrza dla jednej osoby, m3/ h
Biuro dyrektora 50
Sala konferencyjna 30
Recepcja 40
Pokój do negocjacji 40
Urząd pracownika 60
Korytarz lub przedsionek 11
Łazienka 75
Pokój dla palących 100

Wskazówka: palarnia powinna mieć najsilniejszą wentylację, ponieważ jest najbardziej zanieczyszczona.

Palacz w biurze

Prędkość powietrza w tym przypadku według SanPiN powinna wynosić 0,1 m / s o dowolnej porze roku.

Wdrożenie systemu

Pierwszym krokiem jest wybór rodzaju wentylacji zgodnie z zasadą jej działania:

Gatunek

Imię Opis
Naturalny Krążenie mas powietrza odbywa się ze względu na różnice temperatur i ciśnień między wnętrzem pomieszczenia a ulicą.
Wymuszone Używa specjalnego wyposażenia poprawiającego cyrkulację powietrza, w tym wentylatory, klimatyzatory, grzejniki i inne urządzenia pomocnicze.

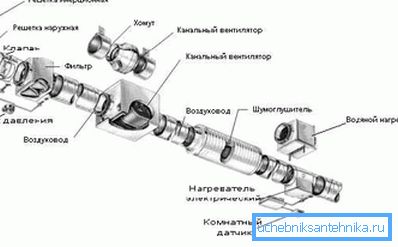

Schemat kanału wentylacji mechanicznej

Wskazówka: w pomieszczeniach biurowych zaleca się wyposażenie systemu wentylacji wymuszonej, ponieważ urządzenie naturalne po prostu nie może zapewnić wymaganej wydajności wymiany powietrza.

Projektowanie

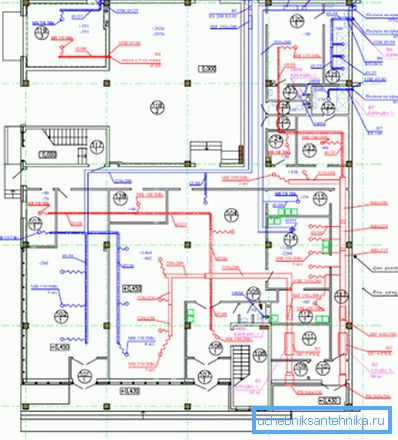

Schemat schematu wentylacji biurowej

Podczas układania systemu wentylacji w biurze własnymi rękami można podnosić i instalować dekoracyjne kratki, ale lepiej jest powierzyć projekt i jego techniczne wdrożenie specjalistom, jeśli chcesz uzyskać pożądany efekt w całości.

Projekt obejmuje:

  • Obliczanie napływu ciepła osobno dla każdego pomieszczenia, biorąc pod uwagę cechy architektoniczne budynku.
  • Obliczanie mocy wentylacji, która jest określona przez intensywność wytworzonej wymiany powietrza.
  • Schemat całej komunikacji w formie aksonometrycznej.
  • Obliczenia aerodynamiki kanałów powietrznych, które określą optymalną wielkość kanałów wentylacyjnych i możliwe straty ciśnienia w systemie.
  • Wybór kompletnego zestawu niezbędnego sprzętu zapewniającego efektywne i nieprzerwane działanie wentylacji.
Sprzęt wymagany do wdrożenia wentylacji wymuszonej biurowej
  • Obliczanie wymaganego przepływu wlotowego ogrzewania.
  • Przygotowanie powiązanej dokumentacji.

Ważne jest również określenie takich ważnych punktów, jak:

  • Umieszczenie sprzętu wentylacyjnego. W idealnym przypadku stworzono do tego specjalną komorę wentylacyjną.

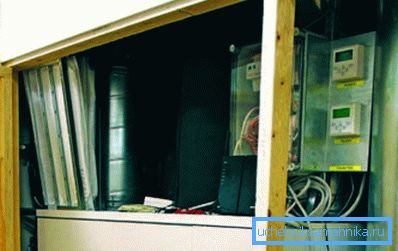

Przykład rozmieszczenia komory wentylacyjnej
  • Konfiguracja i lokalizacja kanałów.
  • Zużycie energii przez używany sprzęt elektryczny.
  • Potrzeba i rozmieszczenie systemu odwadniającego.
  • Możliwość i funkcje dostępu do urządzeń po instalacji.
  • Możliwość wprowadzania zmian i modyfikacji w konfiguracji systemu.

Główne składniki

System nawiewno-wywiewny biura składa się zazwyczaj z następujących elementów:

  • Kanały powietrzne. Są one realizowane z rur, tulei, rozgałęźników, sprzęgieł i innych elementów, umożliwiając układanie optymalnych kanałów do usuwania mas powietrza odpadowego.

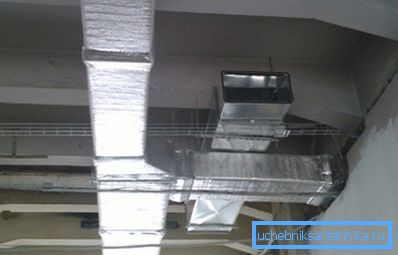

Kanały powietrzne o przekroju prostokątnym
  • Kratki w obszarach pobierania świeżego powietrza. Zapobiegać przenikaniu gryzoni i opadów.
  • Zawory powietrzne. Wyeliminuj wiatr wiejący z ulicy.
  • Filtry. Przepływ powietrza jest czyszczony.
  • Nagrzewnica powietrza. Zapewnia ogrzane powietrze w zimie.
  • Fani. Wzmocnij naturalne pragnienia.
  • Ozdobne kratki do okapów.
  • Zawory wlotowe. Zapewnij dopływ świeżego powietrza.

Wniosek

System wentylacji pomieszczeń biurowych powinien stworzyć wysokowydajną wymianę powietrza, która zapewni dużą liczbę ludzi czystym powietrzem. Powyżej rozważaliśmy techniczne cechy tego projektu.

Wydajna wentylacja zwiększa dostępność pracowników

Film wideo w tym artykule zapozna Cię z dodatkowymi informacjami. Potrzebujesz pracować w komfortowym otoczeniu.
