Wentylacja wieżowca: funkcje urządzenia i konserwacja

Bez dopływu świeżego powietrza z ulicy i usuwania mas powietrza zanieczyszczonego odpadami ludzkimi niemożliwe jest obsługiwanie dowolnego budynku. Jednocześnie system wentylacji w mieszkaniu wielopiętrowego budynku znacznie różni się od tej samej sieci inżynieryjnej prywatnego domku, co wpływa na obsługę i możliwość podłączenia specjalnych urządzeń domowych. Zrozumienie wszystkich jego subtelności i niuansów pomoże w instrukcji poniżej.

Cel i funkcje

Urządzenie wentylacji w budynkach wielopiętrowych zapewniają istniejące normy budowlane, przeciwpożarowe i sanitarne. Jego głównym celem jest usuwanie szkodliwych zanieczyszczeń z powietrza w pomieszczeniach mieszkalnych (sypialnia, salon) i pomocniczych (sanitarnych, kuchennych).

Głównymi źródłami zanieczyszczeń w mieszkaniu są:

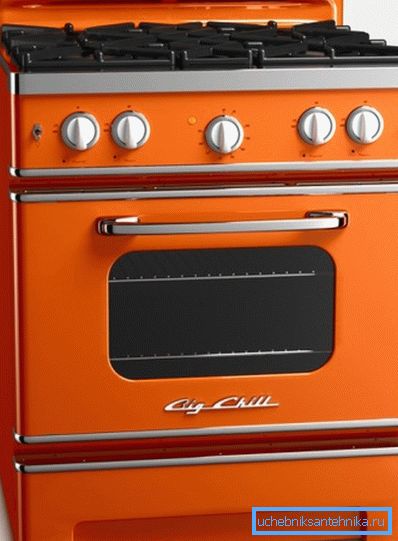

• kuchenka;
• pralka;
• sprzęt sanitarny (toaleta, łazienka).

W wyniku działania powyższego sprzętu w powietrzu gromadzą się para wodna i gazy, które mają negatywny wpływ na organizm ludzki.

Nieprawidłowo działa lub nie wykonuje przypisanych mu zadań, wentylację można łatwo rozpoznać dzięki następującym cechom:

• parowanie szkła w ramach okiennych;
• kondensacja na ścianach;
• wilgoć w kątach pomieszczeń;
• pleśń i grzyby obejmujące różne powierzchnie w mieszkaniu.

Zwróć uwagę! Słaba wymiana powietrza w dzielnicy mieszkalnej może prowadzić do poważnych konsekwencji, zwłaszcza jeśli dziecko mieszka w mieszkaniu. Pleśń i wilgoć są często przyczyną problemów z oddychaniem.

Sprawdź, czy szyb wentylacyjny w budynku wielopiętrowym, możesz zrobić to sam. Wystarczy wziąć odcinek gazety o wymiarach 20 na 4 cm i włożyć go do grilla zakrywającego kanał.

Arkusz powinien "przykleić się" do otworu. W przeciwnym razie należy zadbać o naprawę lub czyszczenie kanału wentylacyjnego.

Gatunek

Ostatnio coraz więcej osób narzeka na brak skuteczności systemów wentylacyjnych w miejskich kompleksach mieszkaniowych. Wynika to z faktu, że system wentylacji w wielopiętrowym budynku z ubiegłego wieku nie przewidywał instalacji hermetycznych konstrukcji okiennych, które zapobiegają napływowi świeżego powietrza z ulicy.

Ponadto przyczyną słabych osiągów szybu wydechowego może być jego brak długości (szczególnie w przypadku mieszkań zlokalizowanych na wyższych piętrach). Faktem jest, że w celu pojawienia się trakcji powietrze musi przejść przez rurę co najmniej dwa metry, co jest problematyczne do osiągnięcia na najwyższym piętrze domu.

Przed zapoznaniem się ze sposobami rozwiązania tego problemu należy przestudiować istniejące schematy systemów wentylacyjnych.

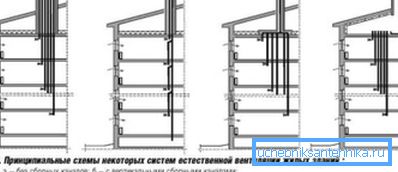

Tak więc naturalna wentylacja w wielopiętrowym budynku zgodnie z SNiP może składać się z kilku głównych typów:

1. Każdy apartament ma indywidualny kanał wylotowy, który trafia bezpośrednio na dach. Ten typ kanału jest najbardziej skuteczny, ale ze względu na zwiększoną liczbę pięter w budynkach i wzrost liczby mieszkań, nie był on ostatnio wykorzystywany.
2. Kanały wylotowe wychodzące z mieszkań połączone są na wyższym poziomie technicznym za pomocą poziomego kanału, który przechodzi na dach.
3. Wszystkie główne rury wentylacyjne kończą się na strychu, który pełni rolę pewnego rodzaju komory wentylacyjnej. Następnie wyrzucane powietrze jest wyrzucane przez specjalnie wyposażone miny. Metodę tę stosuje się przy budowie nowoczesnych budynków mieszkalnych.

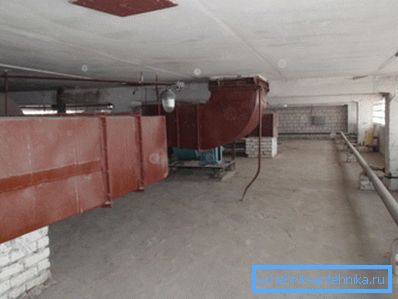

Wspólny kanał poziomy

Jeżeli wentylacja wielopiętrowych budynków mieszkalnych jest zaprojektowana zgodnie z tym typem, to powietrze opuszczające mieszkania w pionowe rury jest połączone w jeden strumień w poziomym kanale. W tym przypadku, po dotarciu na poddasze, masy powietrza trafiają na poziomą ścianę (krawędź skrzyni) i zwracają się do wylotu.

Metoda ma kilka wad:

1. Przy małym wewnętrznym przekroju poprzecznego poziomego kanału wentylacyjnego pojawia się w nim sekcja, w której wzrasta ciśnienie powietrza, w wyniku czego nadwyżki mas powietrza przepływają z powrotem do kanału wentylacyjnego, a czasami do mieszkania na piętrze.
2. Jeśli otwór wylotowy skrzynki jest zbyt niski, może nastąpić tak zwany ciąg odwrotny. W rezultacie powietrze z dolnych pięter nie wychodzi na ulicę, lecz do salonów na piętrze.

Istnieją dwa sposoby rozwiązania wymienionych powyżej problemów:

1. Zmiana skrzynek na podłodze technicznej. Konieczne jest zwiększenie rozmiaru poziomego kanału wentylacyjnego o około 2-3 razy, a także wyposażenie w niego elementów przecinających strumień powietrza. Wadami tej metody są wysoka cena i potrzeba przyciągania specjalistów. Jednak możesz być w 100% pewien, że po modernizacji wentylacji w wysokim budynku mieszkalnym będzie działać bez zarzutu.
2. Układ indywidualnego kanału wentylacyjnego, który usuwa zanieczyszczone powietrze na zewnątrz, omijając wspólny kanał.

Zwróć uwagę! W przypadku takiej przeróbki, należy zadbać o normalną izolację cieplną kanałów powietrznych, w przeciwnym razie warunki temperatury i wilgotności w pomieszczeniu technicznym mogą zostać zakłócone, co jest zabronione przez SNiP.

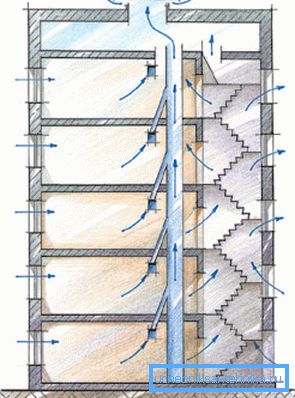

Poduszka powietrzna na poddaszu

Ten schemat organizacji przepływu powietrza jest stosowany we wszystkich nowoczesnych domach. Jeśli w trakcie projektowania popełniono błędy i nieścisłości, mieszkańcy górnych pięter cierpią z powodu braku niezbędnej trakcji w przewodzie wentylacyjnym.

Wynika to z faktu, że powietrze, zamiast zestawu 2 metrów, przepływa około 30 cm, ale istnieje wentylacja, jednak nie jest w stanie pompować wymaganej objętości powietrza. Ponadto po otwarciu drzwi na strych pojawia się przeciąg, który dodatkowo zmniejsza głód.

Napraw problem łatwo. Konieczne jest jedynie wyposażenie lub powiększenie poszczególnych kanałów wentylacyjnych mieszkania zlokalizowanego na piętrze, dostarczając rurę o długości około 140 cm, która powinna być przechylona w kierunku wspólnego szybu, aby powietrze wznoszące się od spodu zapewniało dodatkową przyczepność.

Sposoby organizowania przepływu powietrza

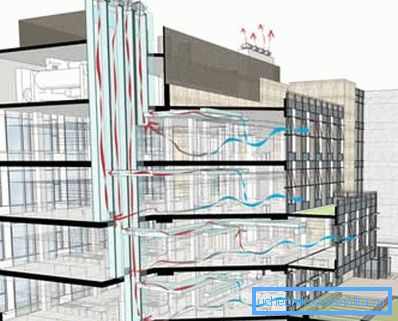

Przepływ powietrza w systemie wentylacji budynku mieszkalnego może poruszać się w kierunku przewidzianym przez inżynierów zarówno niezależnie (w oparciu o prawa fizyki), jak i siłą (za pomocą wentylatorów i innego sprzętu).

Biorąc to pod uwagę, opisana sieć inżynieryjna jest podzielona na następujące typy:

• naturalne - świeże powietrze przepływa przez okna i otwory wentylacyjne, a usuwanie przez kanał wentylacyjny (ciąg jest generowany z powodu różnicy ciśnienia i temperatury);
• mechaniczne - zarówno wprowadzanie, jak i usuwanie mas powietrza odbywa się za pomocą wentylatorów zainstalowanych na otworach wlotowych i wylotowych, a także w kanale wentylacyjnym;
• połączone - w tym przypadku kaptur jest wymuszony, a przepływ w naturalny sposób.

Naprawa wentylacji

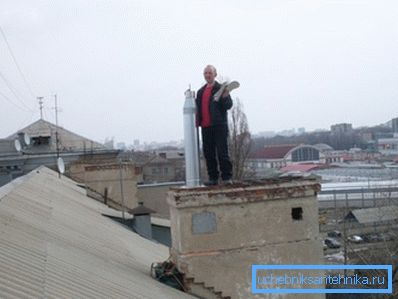

Odpowiednio zaprojektowany i zaprojektowany system wentylacji wyciągowej nie wymaga konserwacji od mieszkańców. Powinni to zrobić specjaliści z organizacji odpowiedzialnej za eksploatację budynku. Jedynym ważnym działaniem jest wyczyszczenie kratki z pyłu pokrywającego wlot.

Innym problemem jest to, że powietrze z mieszkania jest regularnie usuwane, a nieprzyjemne zapachy od sąsiadów i kondensacja w oknach nadal cię niepokoją. Problem polega na niewystarczającym napływie mas powietrza. Często w obliczu mieszkańców, którzy zainstalowali plastikowe lub aluminiowe bloki okienne, które nie przepuszczają powietrza.

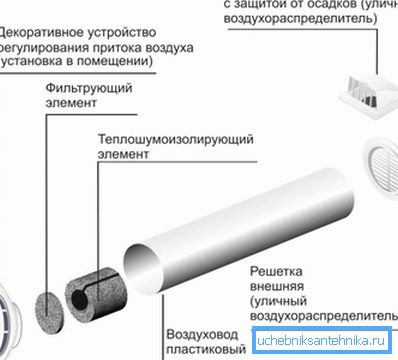

Poradzenie sobie z tą sytuacją pomoże w regularnym wietrzeniu, ale bardziej akceptowalną opcją jest instalacja zaworów dolotowych, które są montowane między parapetem a grzejnikiem centralnego ogrzewania. W tym przypadku zimne powietrze z zewnątrz jest podgrzewane.

Istnieje kilka rodzajów zaworów dolotowych:

• mechaniczny - wyposażony w przepustnice, które umożliwiają ręczną regulację natężenia wpływającego strumienia;
• elektroniczny - posiadają specjalne urządzenia, które otwierają i zamykają zawór, w oparciu o informacje otrzymane z czujników zewnętrznych (wilgotność i temperatura).

Zwróć uwagę! Wielu właścicieli apartamentów w starych domach próbuje zająć się wilgocią i nieprzyjemnymi zapachami za pomocą klimatyzacji. Jest to zła decyzja, ponieważ taki klimatyczny sprzęt nie może zastąpić pełnowartościowej sieci inżynierii wentylacji.

Instalowanie systemu wentylacji wymuszonej

Ten sposób rozwiązania problemu stosuje się w przypadku, gdy wszystkie wymienione powyżej metody nie przyniosły pożądanego rezultatu. Należy zauważyć, że nie jest możliwe samodzielne wykonanie wszystkich niezbędnych operacji instalacyjnych, ponieważ przekrój kanałów powietrznych i moc sprzętu są obliczane indywidualnie.

Zastanów się tylko główne typy najczęściej używanych systemów:

1. Jeśli chcesz zapewnić małe mieszkanie jednopokojowe na świeżym powietrzu, pomoże Ci to specjalne jednoelementowe urządzenie, ale wykonasz doskonałą pracę z przydzielonymi mu zadaniami.
2. W przypadku, gdy w kanale wydechowym ciąg jest wystarczający, możliwe jest ograniczenie instalacji urządzeń wlotowych. Moc sprzętu zależy od liczby mieszkańców w mieszkaniu, powierzchni pokoi i innych czynników.

W komplecie z wentylatorem, z reguły dostarczane są wszystkie niezbędne elementy:

• kraty;
• nagrzewnice powietrza do wentylacji;
• zawory;
• elementy filtrujące.

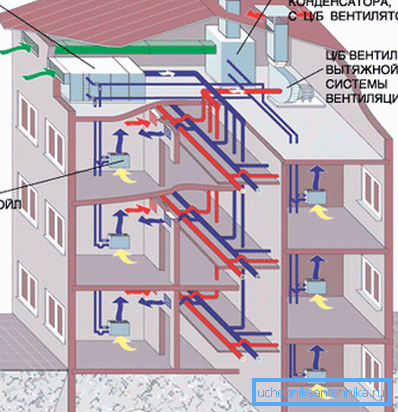

1. Wentylacja z wymuszonym obiegiem powietrza (ewentualnie z rekuperatorem ciepła) jest najskuteczniejsza. Ale jego instalacja jest wskazana tylko w prywatnych domach lub dużych mieszkaniach miejskich.

Wskazówka! Aby wentylacja działała jak najskuteczniej, zaleca się wyposażenie otworów zasilających i wydechowych w każdym pomieszczeniu (w tym sypialni, gabinetu, jadalni itp.), Łącząc je z kanałami powietrznymi do jednostki centralnej.

Wentylacja kanalizacyjna

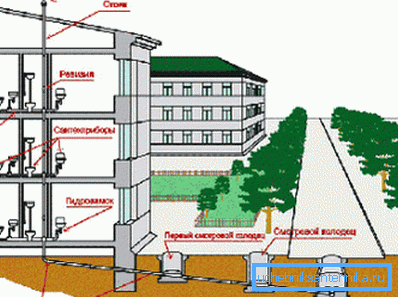

Cechą budynków mieszkalnych jest konieczność instalacji wentylacji nie tylko w budynkach mieszkalnych i niemieszkalnych, ale także w sieci kanalizacyjnej. W przeciwnym razie istnieje ryzyko nieprzyjemnych zapachów i przenikania do wnętrza oparów niebezpiecznych dla zdrowia mieszkańców.

W budynkach powyżej 9 pięter do wentylacji systemu odprowadzania ścieków stosuje się kilka metod:

1. Bezpośrednia wentylacja. W tym przypadku centralny pion, w którym łączą się wszystkie dreny, jest wyświetlany na technicznym piętrze budynku i nie jest zaplombowany. Świeże powietrze jest dostarczane przez górną część rury. Wadą jest to, że w przypadku wzrostu ciśnienia w dolnej części układu istnieje niebezpieczeństwo ściśnięcia uszczelnienia wodnego.
2. Równoległa wentylacja. Cechy tej konstrukcji zapobiegają absorpcji i wyrzucaniu hydraulicznych zamków. Istota tej metody polega na tym, że równoległy, centralny przewód kanalizacyjny zapewnia dodatkową wentylację. Są one połączone ze sobą na każdym piętrze za pomocą specjalnie ukształtowanych części.

Wniosek

System wentylacyjny budynku mieszkalnego to złożona sieć inżynieryjna, której zaprojektowanie i naprawa wymaga specjalnej wiedzy, umiejętności i wyposażenia. Nieprawidłowa konserwacja może prowadzić do awarii, które nie tylko wpłyną na dom, ale także spowodują niedogodności dla sąsiadów.

Dowiesz się więcej o działaniu wentylacji w miejskim wieżowcu z wideo w tym artykule.
