Wentylatory do wentylacji: przegląd podstawowych struktur i

Wybór wentylatora do systemu wentylacji jest jednym z najważniejszych momentów podczas projektowania obwodów wymiany powietrza. Niezwykle ważne jest, aby wybrane urządzenie zapewniało odpowiednią wydajność, a pobieranie / usuwanie powietrza odbywa się w odpowiedniej ilości.

Poniżej zastanawiamy się, jakie typy wentylatorów są stosowane w różnych sytuacjach, a także podajemy kilka wskazówek dotyczących instalowania urządzeń na potrzeby domowe.

Odmiany modeli

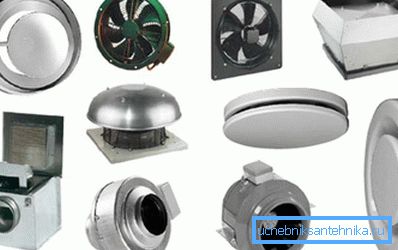

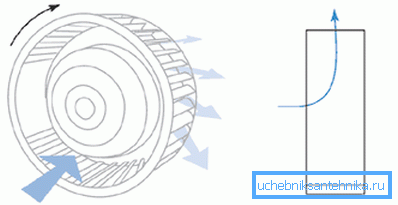

Promieniowy

Struktury promieniste nazywane są urządzeniami, w których części robocze - ostrza - znajdują się na obręczy. Sam obręcz obraca się wokół osi, tworząc strumień powietrza o wysokim ciśnieniu.

Zwróć uwagę! W większości przypadków takie systemy są instalowane poza lokalem - na dachu lub na odległych konsolach ściennych. Wewnętrzna instalacja wentylatorów promieniowych jest uzasadniona tylko na podłodze technicznej.

Sprawność takiego urządzenia, a także innych parametrów, zależy od kształtu łopatek wlotu powietrza.

• Modele z łopatami wygiętymi do tyłu w stosunku do kierunku obrotu obręczy, wykazują dobrą sprawność tylko podczas pracy z czystym powietrzem. Dość często ten projekt ma wentylator do wentylacji. Ze względu na zalety tego modelu, najważniejszy powinien być uważany za niski poziom hałasu podczas pracy nawet na granicy mocy.
• Ostrza proste (promieniowe i odchylane do tyłu) są często stosowane w konstrukcjach systemów usuwania zanieczyszczonego powietrza. Konfiguracja wirnika zapobiega przedostawaniu się zanieczyszczeń do obracających się części osi i obręczy, co znacznie zmniejsza zużycie części i ułatwia konserwację zapobiegawczą.
• Łopatki wygięte do przodu zapewniają wysoką efektywność wymiany powietrza nawet przy stosunkowo niskim ciśnieniu. Kształt części skrzydłowej pozwala osiągnąć dobre osiągi pod względem stosunkowo małego rozmiaru urządzenia, ponieważ takie konstrukcje są preferowane w projektach domowych systemów wymiany powietrza.

Ogólne zalety tego typu urządzenia obejmują dobry wtrysk powietrza, który zapewnia jego nadmierny dopływ, co oznacza, że ​​tworzone są warunki dla sprawnego działania układu wydechowego.

Osiowy

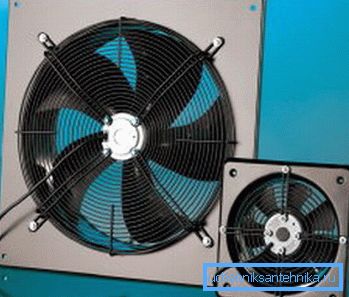

Osiowy (osiowy) wentylator - najpowszechniejszy model stosowany w większości urządzeń wydechowych. Urządzenia te są wyposażone w wyciągi, systemy z wymuszonym przepływem, sufity, wentylatory podłogowe itp.

Projekt tego typu urządzenia jest dość prosty:

• Moment obrotowy, jak w poprzednim przypadku, przenoszony jest na oś mechanizmu.
• Natychmiast przymocowany do osi ostrza (tzw. Typ mocowania śmigła). Ilość transportowanego powietrza zależy od kształtu i wielkości ostrzy, co wyjaśnia różnorodność modeli dostępnych na rynku.

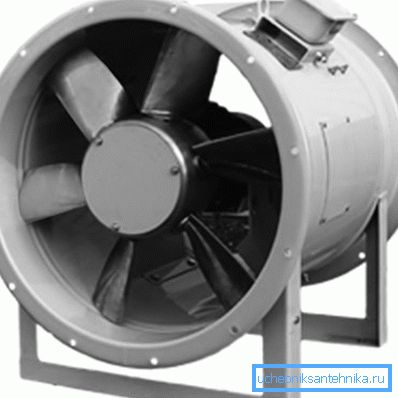

• Z drugiej strony, montowanie ostrzy bezpośrednio na osi prowadzi do znacznych strat wydajności, ponieważ najczęściej osiowy wentylator wentylacyjny jest zamontowany w cylindrycznej obudowie lub kanale z minimalnymi przerwami pomiędzy ściankami i ostrzami.

Zwróć uwagę! W celu zwiększenia wydajności ostrza prowadzące są często instalowane za częścią śruby. Montaż systemu wymiany powietrza w kuchni lub łazience można wykonać własnymi rękami, zabierając płyty ze stali galwanizowanej jako części.

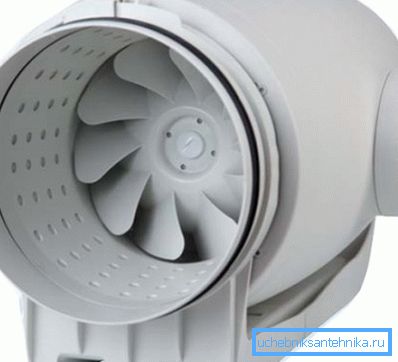

Przekątna

Przekątna wentylatora jest wynikiem połączenia zasad, według których konstruowane są modele osiowe i promieniowe:

• Ostrza zamocowane pod dużym kątem są zamontowane na wirniku.
• Kiedy koło obraca się, ciśnienie wzrasta z powodu wzrostu siły odśrodkowej.
• Ponadto im większa prędkość obrotowa wentylatora, tym wyższe ciśnienie wtryskiwane.

Jeśli chodzi o zakres tych urządzeń, jest bardzo ograniczony. Z reguły wentylatory odśrodkowe do systemów wentylacyjnych w systemach wymuszonego chłodzenia powietrzem, a także w obwodach wlotowych o dużej objętości.

Średnica

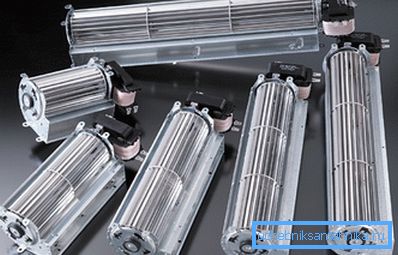

Urządzenia diametryczne mają bardzo różny wygląd od innych urządzeń używanych do dostarczania dopływu i wydechu:

• Wirnik jest prętem lub walcem o stosunkowo małej średnicy.
• Łopatki powietrza są zamontowane na pręcie lub zewnętrznej ścianie cylindra. Mogą mieć bardzo odmienny profil, ale najczęściej używane modele mają ostrza zakrzywione w kierunku przepływu powietrza.
• Powietrze przechodzi z zewnątrz wentylatora, ponieważ w celu zwiększenia ciśnienia części ruchome są zwykle umieszczane w specjalnych obudowach.

Ta konstrukcja umożliwia przenoszenie dużych ilości powietrza. Z tego powodu wentylatory średnicowe są stosowane wszędzie tam, gdzie konieczne jest instalowanie stosunkowo niewielkich urządzeń, na przykład podczas organizacji kurtyn powietrznych itp.

Zwróć uwagę! Główną wadą modeli diagonalnych i diametralnych jest duża złożoność, dzięki której cena urządzeń również okazuje się dość duża. Najczęściej są stosowane w przemysłowych sieciach wymiany powietrza, a także w aranżacji obwodów wentylacyjnych nowoczesnych budynków mieszkalnych.

Wskazówki dotyczące wyboru

Zalecenia dotyczące instalacji

Najczęściej lokale mieszkalne (prywatne domy i apartamenty) nie są uzupełniane wentylacją wymuszoną. Wynika to z faktu, że w procesie projektowania uwzględnia się tak zwaną szczelinową wentylację, dyfuzję powietrza przez nieszczelności w oknach i drzwiach.

Jednak instalacja nowoczesnych zamkniętych okien, a także drzwi zewnętrznych z obwodami uszczelniającymi minimalizuje ilość wpadającego powietrza, a przepływ zatrzymuje się prawie całkowicie. W rezultacie standardy wymiany powietrza nie są spełnione nawet w przybliżeniu, co wpływa na nasze zdrowie.

Z drugiej strony, po kilku latach eksploatacji kanałów wyciągowych bez odpowiedniej konserwacji, ich przepustowość znacznie się zmniejsza. W rezultacie ani dopływ, ani ekstraktor nie działają skutecznie, a powietrze w pomieszczeniach mieszkalnych staje się nieświeże i praktycznie nie nadaje się do oddychania.

Wyjście będzie zapewniać przepływ powietrza (wentylacja lub instalacja specjalnych zaworów) i instalację specjalnych urządzeń wyciągowych.

Z reguły takie urządzenia są montowane:

• W kuchniach. Przede wszystkim są to wyciągi, które usuwają dym i parę z przestrzeni nad piecem, a także specjalne wentylatory w oknach kuchennych.

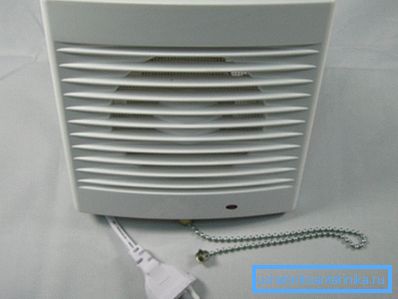

• W łazienkach. Tutaj najczęściej pod sufitem zamocowana jest siatka wentylacyjna z wentylatorem, która pozwala szybko pozbyć się nieprzyjemnych zapachów.

Zwróć uwagę! Również wymuszona wentylacja łazienki normalizuje reżim wilgotności, co pozwala chronić pomieszczenie przed infekcją grzybami. Naturalnie należy również wziąć pod uwagę wysoką wilgotność powietrza wylotowego, ponieważ w instrukcji zaleca się instalowanie urządzeń o dobrej wodoodporności.

• W warsztatach i innych pomieszczeniach, które potrzebują operacyjnego kaptura.

Oprócz wyżej wymienionych instalacji, ostatnio popularne stają się złożone zawory ścienne z mechanizmami wentylacyjnymi. Najnowocześniejsze modele takich zaworów mogą działać zarówno w trybie dopływowym, jak i w trybie usuwania powietrza wylotowego.

Definicja parametru

Kwestia tego, jak obliczyć moc wentylatora dla wentylacji, ma największe znaczenie w projektowaniu budynków przemysłowych i budynków użyteczności publicznej: tutaj stale znajduje się duża liczba ludzi, a zużycie tlenu w jednostce czasu będzie znaczące.

W przypadku zwykłych pomieszczeń mieszkalnych obliczenia będą dość proste, ponieważ możliwości dostosowania naturalnego są tutaj znacznie większe.

Instrukcje dotyczące określania parametrów obejmują zastosowanie następującej formuły:

L = L_norma * N, gdzie:

• L to wymagana objętość powietrza, m³/ h
• L_norma - wskaźnik zużycia powietrza przez jedną osobę na jednostkę czasu (według SNiP 41 - 01-2003, ta wartość wynosi 60 m)³/ h)
• N - maksymalna liczba osób, które mogą być w pokoju.

Dodatkowo, aby poprawić efektywność, można użyć mnożnika kursu wymiany powietrza (dla pomieszczeń mieszkalnych - 1-2, dla biur - 2-3, dla obszarów produkcyjnych - 4 i więcej).

Mnożąc liczbę uzyskaną w poprzednim przypadku przez odpowiedni współczynnik, uzyskujemy zalecaną wydajność jednostki wentylacyjnej. Następnie będziemy musieli jedynie porównać wynik obliczeń z parametrami technicznymi modeli dostępnych na rynku i wybrać odpowiedni.

Wniosek

Informacje na temat wyboru wentylatora do wentylacji i tego, jakiego typu użyć w danej sytuacji, będą użyteczne przede wszystkim dla tych, którzy planują zaprojektować całą komunikację swojego domu.

W celu bardziej szczegółowego zapoznania się z asortymentem urządzeń do wymiany powietrza, a także z zawiłościami rozmieszczenia sieci wentylacyjnych, zalecamy obejrzenie wideo w tym artykule.
