Wymuszona wentylacja zrób to sam: cechy urządzenia i

23-08-2018
Wentylacja

Wysokiej jakości wymiana powietrza jest warunkiem wstępnym do komfortowego pobytu w pomieszczeniu, dlatego system wentylacji jest wykonywany na etapie budowy domu. Ale co, jeśli działa nieefektywnie, na przykład w procesie projektowania, popełniono błędy lub zawiodły kanały powietrzne?

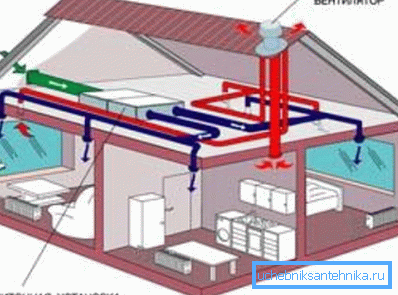

Wentylacja dachowa

Informacje ogólne

Zasada działania wentylacji typu zasilania jest dość prosta - przepływ powietrza do pomieszczenia odbywa się siłą za pomocą wentylatora. Spaliny w tym przypadku odbywa się w sposób naturalny, zwiększając ciśnienie w pomieszczeniu.

Jednak pomimo takiej prostoty urządzenie wymuszonej wentylacji może być dość skomplikowane, zwłaszcza jeśli jest planowane jako główne. W takim przypadku system powinien zapewniać skuteczną wymianę powietrza, wpływając na wszystkie masy powietrza na terenie domu lub mieszkania.

Ale jeśli system działa poprawnie, ma wiele zalet:

  • Zapewnia stały dopływ świeżego powietrza do pomieszczenia.
  • Wszystkie elementy konstrukcyjne wykonane są z materiałów przyjaznych dla środowiska.
  • Wymuszone powietrze dostarczane do pomieszczenia jest filtrowane.

Złożoność instalacji i koszt sprzętu zależy od objętości pomieszczenia, które musi być wentylowane.

Faktem jest, że świeże powietrze może być dostarczane na dwa sposoby:

  • Za pomocą punktów wlotu powietrza znajdujących się w każdym pokoju oddzielnie.
  • Za pomocą kanałów powietrznych połączonych w jedną strukturę.

Jeśli konieczne jest zwiększenie wymiany powietrza w jednym pomieszczeniu lub poprawa wydajności istniejącej wentylacji, można zastosować schemat punktowy. Taką wentylację można łatwo wykonać samodzielnie.

Jeżeli system zaopatrzenia jest planowany jako główny, na przykład podczas budowy domu, wówczas znacznie trudniej jest go wdrożyć. Ponadto główną trudnością, z jaką może się spotkać mistrz domowy, jest obliczenie wentylacji świeżego powietrza w pomieszczeniu i opracowanie schematu okablowania kanałów powietrznych. Dlatego lepiej powierzyć tę pracę ekspertom.

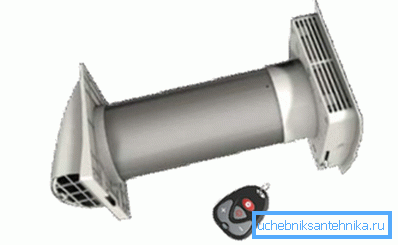

Wentylator do punktowego zasysania powietrza

Wskazówka! Najbardziej efektywnym systemem jest wentylacja nawiewna i wywiewna, gdy wymuszany jest nie tylko przepływ powietrza, ale także powietrze wylotowe. W takim przypadku powietrze nawiewane można ogrzewać za pomocą wymiennika ciepła, co zapewnia oszczędności w ogrzewaniu pomieszczenia.

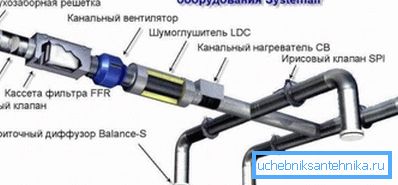

Schemat systemu wentylacji powietrza nawiewanego z wykorzystaniem kanałów powietrznych

Urządzenie wentylacyjne świeżego powietrza

Elementy systemu

Jeśli jednak zdecydowałeś się sam wykonać projekt wentylacji wlotowej, powinieneś najpierw zrozumieć, z jakich elementów składa się. Tak więc, system zdolny do zapewnienia wymiany powietrza we wszystkich obszarach domu lub mieszkania, zwykle składa się z następujących węzłów:

Kratki wlotu powietrza Nie dopuścić do przedostania się gruzu, małych gryzoni itp. Do kanałów wentylacyjnych.
Filtry powietrza Elementy te mogą mieć inną konfigurację i przekrój, jednak ich jedynym celem jest oczyszczanie napływających mas powietrza z kurzu i innych zanieczyszczeń.
Zawory powietrzne Zaprojektowany, aby regulować natężenie dostarczanego strumienia powietrza, a także zapobiegać przepływowi zimnego powietrza, gdy system jest wyłączony.
Fani Stanowią one główny element systemu, ponieważ zapewniają kierunkowy przepływ powietrza do sieci zasilania powietrzem.
Pochłaniacze dźwięku Zapewnić redukcję hałasu aerodynamicznego generowanego przez przepływ powietrza, gdy wentylator pracuje.
Kanały powietrzne i wszelkiego rodzaju akcesoria Pozwalają one połączyć system w jedną sieć i zapewnić dostarczanie powietrza do wszystkich pomieszczeń w domu lub mieszkaniu.
Nagrzewnice powietrza Dostarcz ciepłe, wchodzące powietrze do pomieszczenia na zewnątrz, co jest ważne w zimie.
Zawory dławiące Zapewnia wyrównanie ciśnienia na przejściach w kanałach.
Dystrybutorzy powietrza Zaprojektowany do równomiernego dostarczania powietrza do pomieszczeń z kanałów powietrznych.
Elektronika Steruje głównymi parametrami pracy i automatycznie dostosowuje tryby wentylacji.

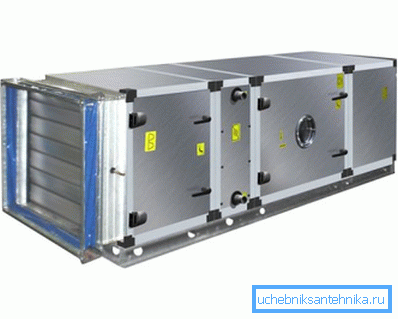

Komora wentylacyjna

Komory wlotowe

System wentylacji nie musi być montowany z pojedynczych elementów, ponieważ możliwe jest użycie specjalnej komory dopływowej.

Te urządzenia są głównymi elementami sieci połączonymi w jednym pakiecie:

  • Wentylator;
  • Nagrzewnica powietrza;
  • Filtr powietrza;
  • Węzeł automatyzacji.

Taka jednostka musi być podłączona tylko za pomocą kanałów powietrznych do wlotu i wylotu kanału wentylacyjnego. W ten sposób najprostszy sposób zapewnienia przepływu powietrza przy zadanych parametrach w pomieszczeniu.

Wśród głównych zalet tego projektu są następujące punkty:

  • Urządzenie ma kompaktowy rozmiar.
  • Montaż wentylacji nie zajmuje dużo czasu i wysiłku.
  • Wiele trybów pracy systemu, w tym obecność ogrzanego powietrza.
  • Kontrola podstawowych parametrów odbywa się za pomocą czujników.

Wady takiego urządzenia to tylko dość wysoka cena.

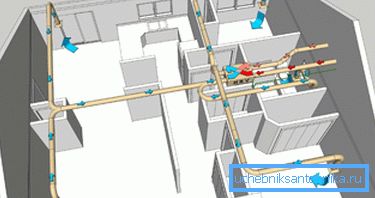

Przykładowy projekt wentylacji domu

Funkcje projektowania i obliczania systemu

Jak już wspomniano powyżej, instalacja samej wentylacji wlotowej nie jest trudna, jednak należy zwrócić szczególną uwagę na obliczenia i konstrukcję systemu. Co więcej, projekt może być realizowany zarówno dla domu w budowie, jak i już wybudowanego.

W każdym razie schemat opracowano w zależności od następujących technicznych cech struktury:

  • Jego całkowita powierzchnia;
  • Nominacje w każdym pokoju;
  • Szacowane parametry wymaganej wymiany powietrza itp.

Zwróć uwagę! Projektując nowy dom, schemat wentylacji świeżym powietrzem musi zostać uwzględniony w ogólnym projekcie komunikacji budowlanej z oznaczeniem lokalizacji urządzeń wentylacyjnych i kanałów wentylacyjnych.

Obliczanie wentylacji ogranicza się do określenia podstawowych parametrów systemu jako całości, a także niezbędnych charakterystyk poszczególnych elementów, które są odpowiedzialne za wydajność systemu.

Te parametry obejmują:

  • Ogólna wydajność systemu;
  • Moc wentylatora;
  • Dopuszczalny poziom hałasu w sieci i natężenie przepływu powietrza;
  • Sekcja kanałów powietrznych i materiału, z którego są wykonane;
  • Moc i typ grzałki.

Wszystkie obliczenia dotyczące wentylacji muszą być wykonane zgodnie z SNiP 2.04.05-91.

Zaparowane okno wskazuje na słabą wymianę powietrza w pomieszczeniu

Instalacja typu wentylacji

Najczęściej potrzeba niezależnej instalacji systemu powstaje w mieszkaniach i domach, gdy ogólna wentylacja nie wystarcza do efektywnej wymiany powietrza. Z reguły dzieje się to po zainstalowaniu plastikowych okien.

Brak wymiany powietrza można rozpoznać po następujących cechach:

  • Występuje regularne zaparowywanie okien;
  • Wewnętrzne zapachy utrzymują się;
  • Na ścianach jest pleśń itp.

Oczywiście wszystkie te znaki mogą pojawić się, jeśli ogólny system wentylacyjny nie działa. Dlatego najpierw należy sprawdzić, czy w kanałach powietrznych jest ciąg. Jeśli występuje trakcja, problem można rozwiązać, instalując dodatkowe wyposażenie.

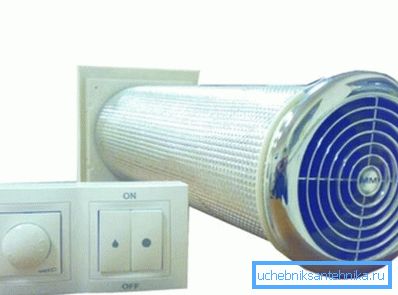

Wentylator dolotowy

Instalacja wentylatora nawiewnego

Najprostszym sposobem aranżacji wentylacji, jak już wspomniano powyżej, jest zainstalowanie zewnętrznych punktów wlotowych powietrza w pomieszczeniu. Najczęściej do tych celów należy używać specjalnych wentylatorów instalowanych w ścianie.

Ta opcja jest świetna, jeśli chcesz poprawić wymianę powietrza, na przykład w kuchni lub innym pomieszczeniu. Taki wentylator może być tak prosty, tj. włączane i wyłączane ręcznie i automatycznie, wyposażone w czujniki do monitorowania wilgotności, temperatury itp.

Instrukcje instalacji dla tego urządzenia są następujące:

  • Najpierw musisz zdecydować o lokalizacji urządzenia. Z reguły wentylator jest zainstalowany w szczelinie między bateriami.
  • Następnie zostaje wywiercony otwór o wymaganej średnicy w ścianie.
  • Następnie rurka urządzenia jest wkładana do otworu. Jego długość powinna odpowiadać grubości ściany łożyska.
  • Przestrzeń pomiędzy rurą a ścianą musi być wypełniona.
  • Następnie na zewnątrz zamontowana jest kratka ochronna, która wchodzi w skład zestawu.
  • Ostatnim etapem jest instalacja wnętrza. Prace należy wykonywać ściśle według instrukcji producenta.

Taki system może znacznie poprawić wymianę powietrza w oddzielnym pomieszczeniu, jednak jeśli trzeba zwiększyć przepływ powietrza w innych pomieszczeniach, wówczas jeden wentylator będzie mały.

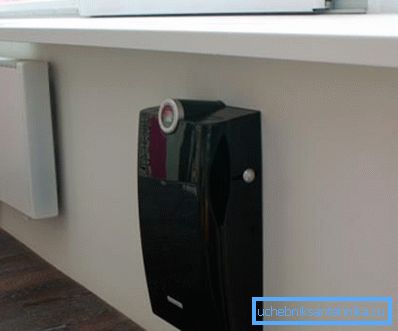

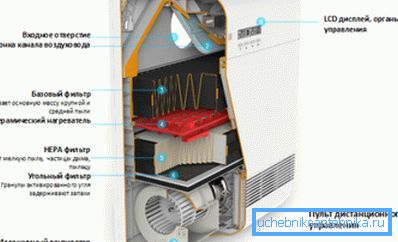

Na zdjęciu - centrala wentylacyjna

Instalacja centrali wentylacyjnej

Aby zapewnić przepływ powietrza do kilku pomieszczeń, specjalnym rozwiązaniem jest specjalna wentylacja. Zasada działania jest podobna do powyższego urządzenia, jednak moc jest znacznie wyższa.

Ponadto instalacja ma kilka innych zalet:

  • Zapewnia wysoką jakość oczyszczania powietrza.
  • Utrzymuje określoną temperaturę w pomieszczeniu poprzez podgrzewanie przepływu powietrza.
  • Kontrola trybu to pilot zdalnego sterowania.

Taki system wentylacji wlotowej własnymi rękami jest zamontowany na tej samej zasadzie, co wentylator wlotowy - w ścianie zamontowany jest przewód rurowo-powietrzny, do którego podłączona jest sama instalacja. Z reguły urządzenie jest przymocowane do ściany.

Jednostka wentylacyjna

Jeśli chodzi o bardziej złożone systemy, lepiej powierzyć ich instalację specjalistom, więc drobne błędy mogą prowadzić do nieefektywności systemu i marnowania środków.

Wniosek

Wentylacja zasilająca to świetny sposób na zwiększenie wydajności istniejącego systemu wymiany powietrza. Co więcej, wdrożenie najprostszych, ale jednocześnie dość skutecznych programów wcale nie jest trudne bez pomocy specjalistów.

Z filmu w tym artykule dowiesz się dodatkowych informacji na ten temat.
