Wytwarzanie wentylacji w prywatnym domu: cechy procesowe

W przypadku prywatnych i wielopiętrowych budynków mieszkalnych, budynków przemysłowych i publicznych, szkół, przedszkoli i placówek medycznych, produkcja systemu wentylacji odbywa się na tej samej zasadzie iz tych samych materiałów, jeśli chodzi o metal. Główna część tych konstrukcji składa się z kanałów powietrznych, które są wykonywane na specjalnych maszynach głównie z galwanizowanej blachy stalowej i stopów aluminium (takie rury mogą być również wytwarzane w małych ilościach w sposób tradycyjny).

Oprócz sztywnych rur produkują również rury faliste, a także wykonują parasole zasilające i wydechowe oraz szczeliny, trójniki i narożniki do zwojów. Wszystko poniżej i pomoc - film wideo w tym artykule.

Wentylacja

Uwaga Systemy wentylacyjne mogą być wlotem, wylotem i kolektorem dolotowym, z których każdy może być naturalny lub mechaniczny (wymuszony). Ponadto układy dolotowe i wydechowe mogą mieć ogólny lub lokalny cel. Druga opcja jest najczęściej wykorzystywana w produkcji, ponieważ cena kosztów energii w tym przypadku jest znacznie niższa.

Obrabiarki

Tubeformer 2020 to spiralny zwijacz wytwarzany przez szwajcarską firmę SPIRO (cena odpowiada jakości produktów) do produkcji dużych kanałów powietrznych, zarówno na potrzeby wymiany powietrza, jak i do produkcji powłok z pianki poliuretanowej do min i mostów.

Zakres przekroju produkowanych rur waha się od 80 mm do 2000 mm, przy grubości ścianki od 0,4 mm do 2,0 mm, ale długość produktu nie jest ograniczona. Urządzenie pobiera 11 kW, 3380 V i 50 Hz energii elektrycznej.

Tubeformer 1602 PRO to młyn spiralny produkowany przez szwajcarską firmę SPIRO do produkcji dużych kanałów powietrznych, zarówno na potrzeby wymiany powietrza, jak i do produkcji powłok z pianki poliuretanowej do min i mostów.

Zakres przekroju produkowanych rur wynosi od 80 mm do 1600 mm, przy grubości ścianki od 0,4 mm do 1,5 mm, ale długość produktu nie jest ograniczona. Urządzenie pobiera 15 kW, 3380 V i 50 Hz energii elektrycznej.

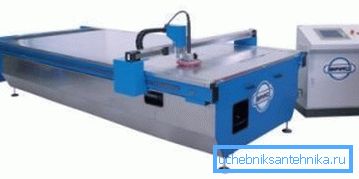

Plasmacutter Florett to maszyna do cięcia plazmowego z szeroką gamą blach produkowanych przez SPIRO i wyposażona w komputerowy program sterowania, który jest dostosowywany własnymi rękami do trójwymiarowego modelowania części, w szczególności parasoli wydmuchowych, gniazd i różnych (okrągłych, owalnych, prostokątnych) kształtek.

Pulpit tego modelu ma 30001500 mm, na wspólnej powierzchni 39902140 mm, przesuwem, z prędkością ruchu 40 mm / min i dokładnością cięcia do 0,5 mm. W tym samym czasie AC Servo 4000I, 50 / 60Hz i 2,5 kVA, i Plasma 60A, 230/400 V, 3 fazy 11 kVA, o łącznej wadze 780 kg.

Gorelocker COMBI T, jak na powyższym zdjęciu, jest maszyną do produkcji łuków segmentowych i innych elementów wykonanych przez szwajcarską firmę SPIRO iw tej dziedzinie jest uznawany za lidera wśród producentów tego sprzętu.

Średnica wylotu wynosi od 125 mm do 1250 mm przy grubości ścianki od 0,4 mm do 1,5 mm dla czarnej stali, od 0,4 mm do 1,0 mm dla stali nierdzewnej, od 0,4 mm do 1,5 mm dla aluminium i od 0,4 mm do 1,25 mm dla miedzi. Parametry zasilania 5kVA / 400V / 50Hz, 3 fazy.

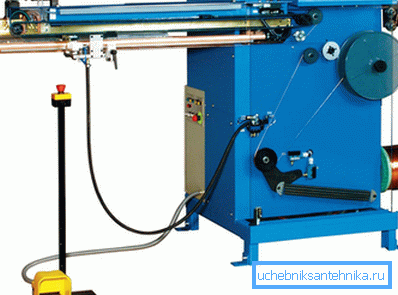

Stitchwelder 1000/1270/1540 to wysokiej jakości urządzenia do zgrzewania szwów szwajcarskiej firmy SPIRO i stosowane do spawania rur bez uszkadzania przedniej części obrabianego metalu. Pozwala to nie uciekać się do hermetycznych produktów do malowania.

W zależności od modyfikacji urządzenia 1000/1270/1540, długość spoiny może wynosić 50/1000 / 50-1270 / 50-1500 mm, zakładka odpowiednio 6/8/8 mm, o grubości metalu 0,4-1,0 mm, średnica spacje 75-1000 mm. Średnica drutu miedzianego o okrągłym przekroju do spawania wynosi 2,0 mm, a prędkość zgrzewania spoiny od 3 m / min do 1212 m / min (dołączone są instrukcje wyboru trybu).

Okrągły i prostokątny przekrój

• W przedsiębiorstwach przemysłowych z reguły wykorzystuje się okrągłą sekcję wentylacji - wykonanie kanałów wentylacyjnych tej sekcji obniża opór aerodynamiczny podczas transportu powietrza w kanałach, a także, co bardzo ważne, znacznie zmniejsza poziom hałasu. Izolacja takich produktów nie jest wydawana wcale lub jest minimalna, co w obu przypadkach oszczędza budżet przedsiębiorstwa lub organizacji. Aby obsługiwać cały system, nie potrzebujemy zbyt mocnych silników dla fanów, dlatego też efekt ekonomiczny jest obserwowany z tej strony.
• Gęstość połączeń takich kanałów wentylacyjnych jest bardzo wysoka, co zapewnia minimalny wyciek powietrza, a zatem zmniejsza straty ciepła. Jeśli firma produkująca taki sprzęt ma kompletny zestaw wszystkich maszyn (w tym artykule wymieniono tylko te główne), można zamówić system o dowolnej złożoności.

• Główną zaletą prostokąta na okręgu jest jego mniejsza wysokość z tym samym przekrojem, dlatego produkty o przekroju kwadratowym są najczęściej używane do instalacji w niskich pomieszczeniach. Ponadto prostokąta łatwiej jest umieścić w mniejszym ozdobnym pudełku.

Uwaga W przypadku instalacji wentylacji w prywatnym domu zwykle stosuje się prostokątne kanały powietrzne, chociaż niektóre elementy mogą być okrągłe, na przykład łącząc okap kuchenny z oknem wentylacyjnym.

Wniosek

Podsumowując, możemy powiedzieć kilka słów o produkcji kratek wentylacyjnych. Mogą być sztywne i regulowane, z jednym lub dwoma rzędami żaluzji lub okiennic. Wykonane z plastiku, stali ocynkowanej i stopów aluminium.
