Zapobiegawcza konserwacja systemów wentylacyjnych

20-10-2018
Wentylacja

Zgodnie z faktem, że istnieje instrukcja obsługi dla systemów wentylacyjnych, na podstawie których jednostki i przewody wymagają zapobiegawczej naprawy i konserwacji, istnieją określone terminy wykonania niektórych rodzajów pracy.

Należy również wziąć pod uwagę rodzaj wentylacji, który może być:

  • wydech,
  • świeże powietrze,
  • Wymuszone powietrze i wydech.

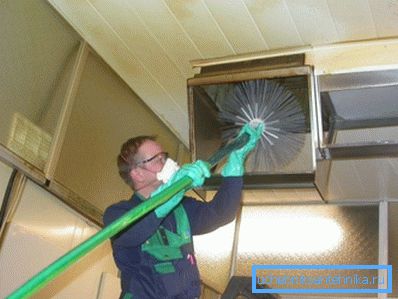

Zapobieganie okapowi wyciągowemu

Gatunki te są z kolei również dzielone według rodzaju, na przykład:

  • całkowity,
  • lokalny,
  • naturalny,
  • mechaniczny (z napędem elektrycznym).

Powiemy Ci o terminach, metodach, typach i typach, a ponadto w tym artykule znajdziesz film wideo.

Wiele o wentylacji

Uwaga Rodzaj i typ urządzenia wentylacyjnego wpływa bezpośrednio na stopień zanieczyszczenia kanałów powietrznych, a także na to, czy konieczna jest konserwacja części mechanicznej (w przypadku ekstraktów i nadmuchu).

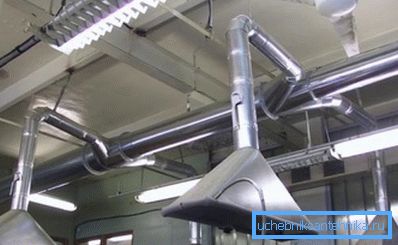

Lokalna wentylacja

Opcja wentylacji zasilającej wskazuje, że czyste (zimne, ciepłe) powietrze wpływa do pomieszczenia tylko przez rurociąg, a jego odpływ występuje naturalnie przez otwarte okna, drzwi i różne nieszczelności w zaczepach tych samych okien i drzwi.

W takich przypadkach nadciśnienie nie zagraża - może to wystąpić tylko w wyspecjalizowanych szczelnie zamkniętych pomieszczeniach, ale w tym celu dostępne są kanały przekierowania. Przepływ powietrza może być przeprowadzony w sposób ogólny na całą powierzchnię pomieszczenia lub warsztatu, ale może być również skierowany do określonego miejsca, jak na powyższym zdjęciu, co jest bardziej ekonomiczne pod względem zużycia energii.

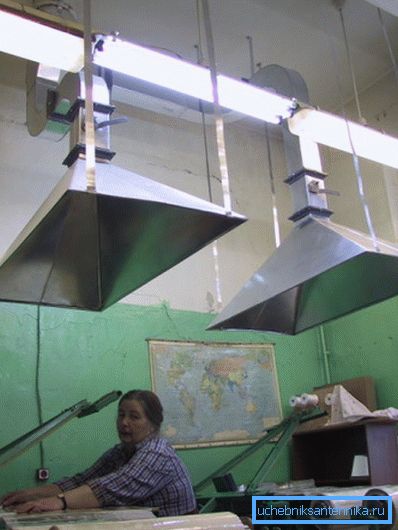

Parasole wydechowe

Pod względem wyglądu układy wydechowe i nadmuchowe do użytku lokalnego są do siebie bardzo podobne - te same rury i te same parasole, z tym wyjątkiem, że ruch przepływu powietrza odbywa się w przeciwnych kierunkach.

Jednak urządzenia ssące, jak również dmuchawa, mają napęd elektryczny, który zachęca do przepływu powietrza. Miejscowy układ wydechowy wykorzystywany jest głównie w zakładach produkcyjnych do zbierania szkodliwych gazów i nieprzyjemnych zapachów.

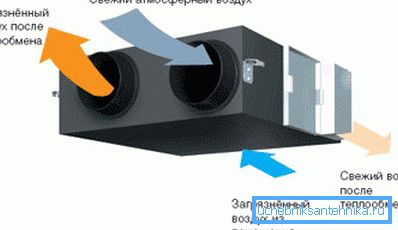

Zespół nawiewny i wywiewny

Wentylacja nawiewno-wywiewna może być mechaniczna (z napędem elektrycznym) i naturalna - ostatnia opcja jest znana każdemu, ponieważ jest stosowana w wysokich budynkach mieszkalnych, biurach, sklepach, instytucjach medycznych i przedsiębiorstwach. Naturalną wymianę powietrza przez system min i kanałów można również rozcieńczyć lokalnymi wentylatorami, na przykład można je znaleźć w łazienkach budynków mieszkalnych.

Warunki zapobiegania i rodzaje wykonanej pracy

Co robić co roku

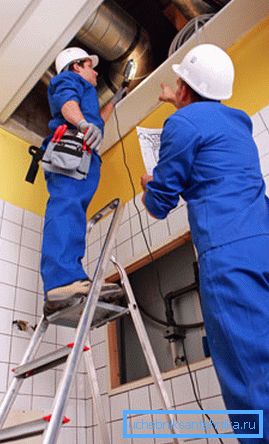

Konserwacja systemu
  1. Konieczne jest sprawdzenie łożysk silnika obracającego się łopatek (wirnika), który znajduje się w powietrznym wymienniku ciepła.
  2. Sprawdzanie stanu technicznego wirnika.
  3. Zapobieganie drenażowi syfonu.
  4. Kontrola pompy wodnej znajdującej się na wymienniku ciepła.
  5. Wersja obsługuje izolację drgań.
  6. Testowanie całego oprzyrządowania.
  7. Rolety do czyszczenia rolet.
  8. Kontrola wszystkich przewodów.
  9. Audyt rurociągu vozduhoprovodyaschego dla wycieków.
  10. Wymiennik ciepła z chemicznymi detergentami.
  11. Za pomocą tych samych środków chemicznych oczyść wewnętrzną wnękę przewodu.
  12. Sprawdzenie szczelności i (jeśli to konieczne) uszczelnienie połączeń rurociągu.

Co robić co sześć miesięcy

  1. Sprawdź filtry systemów wentylacyjnych pod kątem zanieczyszczeń.
  2. Oczyścić drenaż kondensatu metodami chemicznymi.

Co robić co kwartał

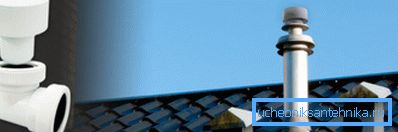

Zawory wentylacyjne
  1. Sprawdź łączniki pod względem siły i elastyczności, a także ich naprężeń.
  2. Sprawdź zamontowane sprężyny w dmuchawach silnikowych.
  3. Sprawdź osłonę pasa pod kątem prawidłowej pozycji i spróbuj je napiąć.
  4. Usuń plakietkę z wirnika i wyśrodkuj ją na wale.
  5. Konieczne może być dostosowanie wałków silników i wirników.
  6. Kontrola równoległości i, jeśli to konieczne, korekta położenia wału i wirnika.
  7. Zapobieganie dyszom pompy wodnej.
  8. Sprawdź łańcuch urządzeń (zasilanie, sterowanie) i, w razie potrzeby, dokręć zespoły gwintowane.
  9. Badanie zaworu trójdrożnego do ogrzewania i chłodzenia powietrzem.
  10. Smarowanie wszystkich łożysk.
  11. Dostosuj pasy napędowe.
  12. W razie potrzeby debugowanie zgodności rolek wentylatora koła pasowego

Co robić co miesiąc

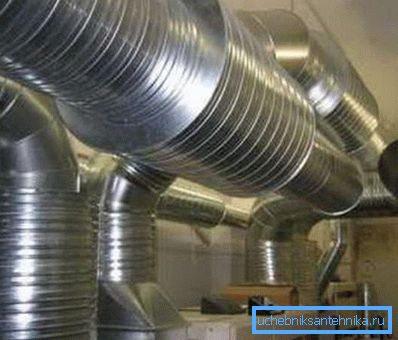

Kanał okrągły
  1. Kontrola wzrokowa wszystkich urządzeń.
  2. Łączniki rewizyjne pod kątem wytrzymałości i elastyczności, a także ich zapobiegania.
  3. Sprawdź osłonę pasa pod kątem prawidłowej pozycji i spróbuj je napiąć.
  4. Usuń plakietkę z wirnika i wyśrodkuj ją na wale.
  5. Konieczne może być dostosowanie wałków silników i wirników.
  6. Testowanie fazowe - nierównowaga napięcia i prądu.
  7. Zapobieganie napędom elektrycznym zaworów i zaworów regulacyjnych.
  8. Nagrywaj wskazania oprzyrządowania.
  9. Czyszczenie i, jeśli to konieczne, wymiana filtrów powietrza.
  10. Sprawdzanie stanu podpór antywibracyjnych.
  11. Zapobieganie działaniu dysz nawilżających, filtra pompy, zbiornika magazynowego i komór irygacyjnych
  12. Kontrola wymiennika ciepła, drenaż i czyszczenie w razie potrzeby.
  13. Kontrola wzrokowa i, jeśli to konieczne, wymiana pasów napędowych.

Wentylacja mechaniczna

Uwaga Poniżej przyjrzymy się głównym typom wentylacji mechanicznej, która w przeciwieństwie do instalacji naturalnej wymiany powietrza, wymaga przede wszystkim konserwacji. Wymuszoną cyrkulację powietrza wykonuje się za pomocą wirnika obracanego przez silnik elektryczny lub za pomocą wyrzutnika (efekt końcowy jest prawie taki sam, chociaż cena jest inna).

Wlot

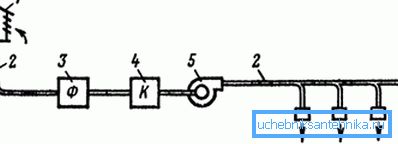

Obwód powietrza nawiewanego

System wentylacji w większości przypadków z wlotu powietrza, który jest również nazywany wlotem powietrza (1), jest instalowany na zewnątrz budynku (zwykle na dachu), ale jednocześnie szuka miejsca, w którym znajduje się najczystsze powietrze.

Powietrze jest transportowane do pomieszczenia przez kanał wentylacyjny wskazany na schemacie numerem 2 - są one wykonane z cegły, betonu, mieszanki żużlu i alabastru, a także metalu i plastiku. Strumień powietrza oczyszcza się z kurzu za pomocą filtra (3).

Tak więc w sezonie zimowym mocno schłodzone powietrze nie dostaje się do pomieszczenia, jest ono przekazywane przez grzejniki (4), gdzie jako nośnik ciepła stosuje się zwykle gorącą wodę i parę, ale również stosuje się elektryczne nagrzewnice powietrza. Przepływ powietrza powoduje ruch wentylatora odśrodkowego (5).

Odnośnikiem 6 oznaczono dyszę do dostarczania otwór wylotu powietrza, przez który powietrze wlatuje do pokoju - może być lokalne lub niesfałdowanych kanał (lokalnym lub ogólnie wentylacja), który jest regulowany za pomocą zaworów lub przepustnic umieszczonych w kanale odgałęzionym na vozduhopriomnike.

W przypadku wentylatorów, grzejników i filtrów z reguły komora robocza jest wyposażona - muszą one znajdować się w tym samym pomieszczeniu, zgodnie z zasadami działania systemów wentylacyjnych.

Transportowane powietrze dostarczane jest do przestrzeni roboczej w strefie o wysokości nie większej niż dwa metry - odpowiada to wzrostowi człowieka, umożliwiając oddychanie czystym powietrzem. Na wylocie zainstalowany jest tłumik jednostek wentylacyjnych, dzięki czemu strumień wyjściowy nie drażni słuchu obcymi dźwiękami.

Wyczerpanie

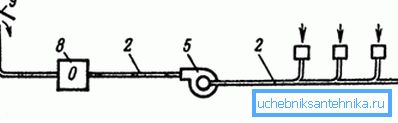

Obwód wydechowy

W przypadku urządzenia wydechowego konieczne są dysze z otworami wylotowymi (na rysunku oznaczone są numerem 7), przez które powietrze jest pobierane z pomieszczenia, wirniki obracane przez silnik elektryczny (5) i kanały do ​​transportu powietrza (2).

Cyfra 8 oznacza urządzenie do obwodu filtru do oczyszczania strumienia filtrów gazów i pyłu określone, ale tylko w tych wypadkach, gdy stężenie zanieczyszczeń w strumieniu powietrza w atmosferze przekracza normę dla pewnej części (obszar zamieszkania, obszarach wiejskich, góry). Same urządzenia wyładowcze (9) powinny być zainstalowane 1-1,5 m powyżej grzbietu lub szczytu rampy.

Po włączeniu wentylacji wyciągowej, czyste powietrze dostaje się do pomieszczenia przez drzwi, okna lub specjalne otwory i przez nieszczelne połączenia konstrukcji (te same okna i drzwi). W niektórych sytuacjach system takiej wymiany powietrza może stanowić znaczącą wadę w rozmieszczeniu obiektu - w pomieszczeniu mogą występować przeciągi, które z kolei wpływają na zdrowie człowieka.

Zasilanie i spaliny

Schemat urządzeń zasilających i wydechowych

Najbardziej funkcjonalną można nazwać wentylacją nawiewno-wywiewną, której schemat widać na górnym obrazie. Tutaj gromadzone są dwa rodzaje urządzeń, które zapewniają równomierną cyrkulację powietrza w pomieszczeniu, niezależnie od temperatury powietrza zewnętrznego.

Umiejscowienie parasoli / szczelin do wydmuchiwania i wydmuchiwania określa się zgodnie z potrzebami produkcyjnymi konkretnego warsztatu lub budynku użyteczności publicznej.

Na zewnętrznej stronie budynku, konieczne jest określenie położenia wlotu powietrza, głównym czynnikiem w wyborze jest kierunek wiatru - nie jest zamontowany na wiatr dysz do wstrzykiwania w odległości co najmniej 8 m i od źródeł zewnętrznych.

Jeżeli urządzenie zasilające i wydechowe jest wyposażone w recyrkulację, powietrze zasysane przez wydech (10) z pomieszczenia jest w całości lub w części zawracane do tego samego pomieszczenia za pośrednictwem układu dolotowego.

System recyrkulacji zapewnia połączenie powietrza nawiewanego i wywiewanego ze specjalnym kanałem oznaczonym na obrazku 11. Ale przepływ wtórny nie płynie dowolnie - można go regulować za pomocą zaworu, co wskazuje 12.

Uwaga Zastosowanie wentylacji wywiewnej z recyrkulacją w różnych budynkach pozwala oszczędzać na ogrzewaniu w zimie i jej klimatyzowaniu w lecie.

Jednak w przypadku recyklingu dozwolone jest stosowanie powietrza wtórnego nie w każdym przypadku, ale tylko wtedy, gdy nie ma w nim substancji szkodliwych, w żadnym wypadku nie powinny one być większe niż 4 klasy zagrożenia i nie mogą przekraczać stężenia 0,3 qfdc. Ponadto stosowanie systemu recyklingu jest niedopuszczalne, jeśli w pomieszczeniu występują nieprzyjemne zapachy, a ponadto patogenne drobnoustroje i wirusy, których nie można przefiltrować.

Fani

Uwaga Do wymuszonego przepływu powietrza przez kanały z utratą ciśnienia nie większą niż 1500kgs / m2 Stosuje się maszyny lub wentylatory pneumatyczne.

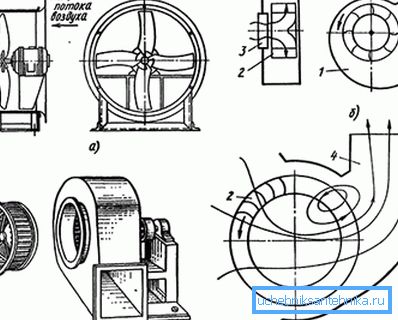

Rodzaje wentylatorów na zasadzie działania: a) osiowe; b) odśrodkowy; c) odśrodkowe odśrodkowe; d) średnica

Najprostszym jest wentylator osiowy, który jest wirnikiem umieszczonym bezpośrednio w kanale - powietrze wchodzące do niego porusza się za pomocą pochyłych ostrzy wzdłuż osi kanału. W sferze domowej można je zobaczyć na okapach kuchennych.

W przypadku dużych objętości pompowania powietrza nie są stosowane struktury osiowe ze względu na małą moc - tutaj można już znaleźć bardziej złożone systemy z prostownikami. Profil aluminiowy do tego rodzaju systemów wentylacyjnych, służących do montażu, znacznie ułatwia całą konstrukcję, co z kolei powoduje, że instalacja urządzeń jest tańsza.

Wniosek

Jeśli chcesz, aby własnymi rękami zachowały się prewencyjne utrzymanie systemu wentylacji, przede wszystkim powinieneś zwrócić uwagę na zalecenia firmy, która była zaangażowana w instalację. Możesz także koordynować pracę zgodnie z instrukcjami dla wentylatora, wydanymi przez producenta.
