Zawór do wentylacji - wyznaczanie, rodzaje i sterowanie

Zwykła wymiana powietrza w pomieszczeniu umożliwia normalną aktywność życiową. W takim przypadku użyj różnych systemów wentylacyjnych - naturalnych, połączonych lub wymuszonych, a także różnych urządzeń. Na przykład przepływ powietrza może regulować przepustnicę w celu wentylacji, a w celu uniknięcia świeżego powietrza należy użyć urządzenia odwrotnego.

Jak już zrozumiałeś, dzisiaj omówimy je, a także inne podobne urządzenia.

Cel

Zawory odpowietrzające lub powietrzne są częścią kanału. Ich konstrukcja obejmuje tłumik powietrza, który można regulować w trybie ręcznym lub automatycznym. Poniżej rozważamy funkcję tych urządzeń:

Gatunek

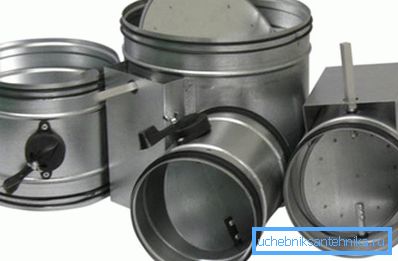

Kształt urządzenia zależy od sekcji kanału, do którego są przeznaczone, najczęściej jest okrągły lub prostokątny.

Poniżej przyjrzymy się bliżej, do czego przeznaczony jest każdy widok.

Wskazówka: Użyj tej klasyfikacji, aby wybrać zawory odpowietrzające na wczesnym etapie.

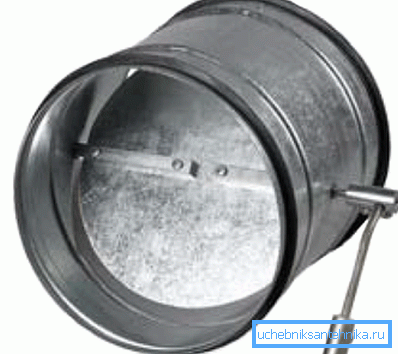

1. Wlot - jest dostępny z możliwością ręcznej lub automatycznej regulacji położenia klapy powietrza. Służy do kontrolowania objętości przechodzących przez niego mas powietrza, a także do blokowania przepływu powietrza w danym obszarze systemu wentylacji lub w przypadku wyłączenia systemu wentylacji. Możesz zainstalować samemu.

Wskazówka: zainstaluj urządzenia chroniące system wentylacji za pomocą automatycznie regulowanych przepustnic, które można zsynchronizować, aby automatycznie zamykać lub otwierać urządzenia, gdy system wentylacji jest odpowiednio włączony lub wyłączony.

Konstrukcja urządzenia przepustnicy wlotowej o przekroju prostokątnym składa się z ramy o wymiarach odpowiadających sekcji kanału, do której jest przeznaczona. Jest wyposażony w szereg żaluzji poziomych, połączonych mechaniczną przekładnią z napędem. To sprawia, że ​​poruszają się synchronicznie, dając możliwość całkowitego otwarcia zaworu lub hermetycznego zamknięcia.

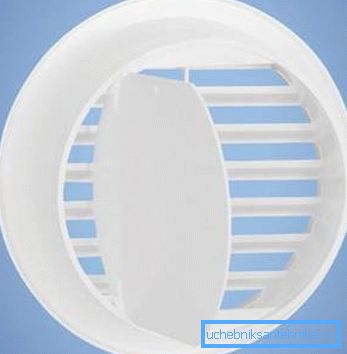

1. Odwrotna lub grawitacyjna - eliminuje możliwość odwrócenia kierunku przepływu powietrza.

Zasadniczo takie urządzenia instaluje się w kanałach wylotowych, aby zapobiec:

• odwrotny ruch powietrza, który może wystąpić w pewnych warunkach atmosferycznych;
• zimne powietrze, owady, kłaczki i inne alergeny wnikają do pomieszczeń, jeśli wentylator jest obecnie wyłączony;
• spożywanie obcych zapachów, w tym gotowania żywności lub dymu, z szybów wentylacyjnych innych pomieszczeń lub innych podłóg.

Urządzenie zostanie zamknięte w przypadku wyłączenia wentylatora wyciągowego i otwarte po włączeniu w celu odprowadzenia powietrza wywiewanego do kanału wentylacyjnego.

1. Mieszanie komór - zaprojektowane w celu dostosowania równowagi między świeżym powietrzem zewnętrznym a recyrkulacją w przypadku stosowania systemów wentylacyjnych z recyrkulacją przepływu powietrza.

1. Usuwanie dymu - wyposażone w napędy elektryczne zsynchronizowane z systemem sygnalizacji pożaru. Otwierają klapę po uruchomieniu alarmu przeciwpożarowego, ustępując miejsca dymowi i umożliwiając bezpieczną ewakuację ludzi.

1. Zabezpieczenie przeciwwybuchowe - stosowany w wentylacji, który jest przeznaczony do usuwania strumieni powietrza o wysokim stężeniu wybuchowych mieszanek gazów. W swojej konstrukcji wykluczono możliwość iskry podczas pracy.

1. Ognioodporne - Specjalny rodzaj urządzeń, które zapobiegają rozprzestrzenianiu się ognia do innych pomieszczeń w systemie wentylacyjnym podczas pożaru.

Zarządzanie

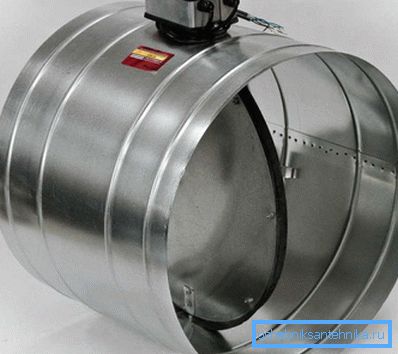

Do sterowania zaworami wyposażonymi w siłowniki. Ich konstrukcja obejmuje ręczną i automatyczną regulację klap.

Rozważ zalety tego ostatniego:

1. Synchronizacja z systemami wentylacyjnymi. Otwieranie zaworów następuje w momencie ich włączenia i zamykania podczas działania jednostek.
2. Używaj w sytuacjach awaryjnych. Na przykład nakładanie się powietrza zapobiega zamarzaniu podgrzewacza wody, w przypadku gdy nie otrzymuje on ciepłej wody. W ten sposób można zaoszczędzić czas i pieniądze na naprawę sprzętu, którego cena często jest dość wysoka.
3. Kontrolowanie wydajności systemu wentylacji z centralnego panelu sterowania. Takie podejście oszczędza energię w zimie, dodatkowo umożliwia zmianę trybu pracy w dowolnym momencie.
4. Regulacja złożonych systemów wentylacyjnych, które przepuszczają powietrze przez duże budynki z wieloma zaworami wentylacyjnymi.

Budowa

Zazwyczaj klapy i obudowa urządzeń są poddawane silnemu ciśnieniu mas powietrza, co jest szczególnie odczuwalne w wysokociśnieniowych systemach wentylacyjnych. Z tego powodu elementy większości zaworów wentylacyjnych wykonane są z galwanizowanej stali o wysokiej wytrzymałości, dzięki czemu nie dochodzi do deformacji urządzeń podczas ich pracy.

Jednym z ważnych wymagań dla urządzeń jest ich zdolność do zapewnienia wysokiej szczelności układu w zamkniętej pozycji zaworu.

Wskazówka: do tego celu użyj specjalnych uszczelek, a także gumowanej ramy do połączenia z kanałami powietrznymi.

Instrukcja umożliwia stosowanie zaworów wentylacyjnych nie tylko w systemach wentylacyjnych pomieszczeń, ale także w centralnej klimatyzacji. Z reguły dostosowanie mocy klimatyzacji do pojedynczego pomieszczenia w tym przypadku jest bardzo ograniczone. Dlatego w kanałach powietrznych centralnego układu klimatyzacji zawory są instalowane z automatyczną regulacją ich działania.

Wniosek

Dzisiaj dokonaliśmy przeglądu zaworu powietrza dla wentylacji. Dowiedzieliśmy się, jaka może być forma, gdzie i jak jest stosowana, jak jest regulowana. Uznano, że zaletą jest automatyczna klapa sterująca siłownika. Zalecamy stosowanie tych urządzeń w domowych instalacjach wentylacyjnych i klimatyzacyjnych.

Film w tym artykule pomoże ci znaleźć dodatkowe informacje na ten temat.
