Zaopatrzenie w wodę

W tym artykule musimy dowiedzieć się, czym jest trójdrożny zawór i do jakich celów może on być stosowany w nowoczesnych systemach hydraulicznych. Ponadto zapoznamy się z typowymi problemami tych żurawi na ogrzewanie w domach starego taboru i dowiemy się, co można z nimi wymienić podczas naprawy rury zasilającej do chłodnicy.

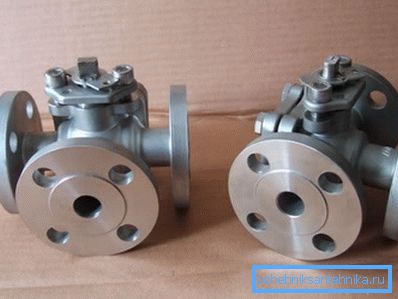

Nowoczesne trekhodoviki z kołnierzem.

Co to jest

Zawór trójdrogowy jest dość przewidywalny od zwykłego zaworu przez obecność nie dwóch, ale trzech wniosków.

W tym przypadku wnioski mogą być bardzo różne:

  • Gwintowany (sprzęgło);
  • Kołnierzowe;
  • Collet (szybkie zaciskanie);
  • Wreszcie, wniosek może i nie stanowi otworu odpływowego do odprowadzania środowiska pracy.

Funkcjonalność produktu jest również oczywista: pozwala skonfigurować system inżynierski z maksymalną różnorodnością kierunków ruchu środowiska pracy. W zależności od położenia dźwigu w jego obudowie, można utworzyć zworkę pomiędzy dowolnymi dwoma lub trzema odgałęzieniami. Oczywiście tego typu zawory pozwalają również całkowicie je zablokować.

Gatunek

Taśmy hydrauliczne tego typu, które można znaleźć w naszych czasach, można podzielić na dwie główne kategorie w zależności od ich urządzenia.

Cork

Regulacja dźwigu odbywa się poprzez zmianę położenia korka z wycięciem w nim kształcie.

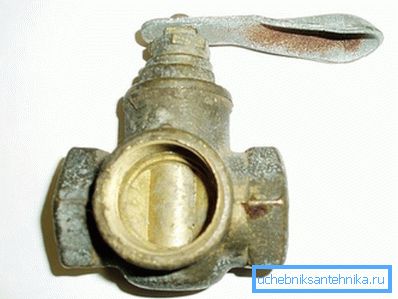

Kurek z korka. Korek pokrywa środkowy wylot, odsłaniając pozostałe dwa.

Produkty mogą się różnić:

  • Metoda uszczelniania korka i pnia. Istnieją trzy opcje:
Metoda uszczelniania Opis
Szczeliwo dławnicowe Korek obraca się w pustej skrzynce od dołu i jest dociskany do góry za pomocą gniazda nakrętki. Dławik grafitowy pod nakrętką zapewnia brak wycieku spod trzpienia. Główną wadą tego gruczołu jest to, że jest on wytwarzany nawet z prostym zaworem z powodu wymywania cząstek grafitu
Uszczelka gumowa Zamiast epiploonu używa się gumowego pierścienia. W przeciwieństwie do dławika, zużywa się tylko wtedy, gdy zmienia się pozycja robocza wtyczki.
Docieranie korka Szczelność długich zaworów grzybkowych zapewnia docieranie stożkowej wtyczki do korpusu. Korek przyciąga go nakrętka na przechodzącym trzonku

Przydatne: zawory trójdrożne do ogrzewania w domach zbudowanych w latach 60-70 ubiegłego wieku są uszczelnione wyłącznie dławnicą. Jego rozwój jest przyczyną ciągłych przecieków na magazynie na każdym zakręcie korka.

  • Obecność lub brak uchwytu. W tym drugim przypadku korek obraca się za pomocą otwartego klucza do rur lub klucza do gazu.
  • Materiał korpusu i korek. Do ich produkcji używane są metale o niskim tarciu - mosiądz i żeliwo.

Ball

Sharovy 3kh to ewolucyjny rozwój poprzedniego projektu:

  1. Korek uzyskał kształt zwykłej kuli z ukształtowanym rowkiem i powierzchnią o najwyższej jakości obróbki, co gwarantuje minimalny wysiłek przy skręcaniu.
  2. Szczelność zapewniają siedzenia teflonowe lub PTFE - materiały o minimalnym współczynniku tarcia.
  3. Trzon uszczelniony jest uszczelką typu O-ring - gumą lub polimerem.
Wygląd produktu.

Jaki jest wynik?

  • Zasób dźwigu jest nie mniej niż 500 operacji (częściej - 2000 i więcej).
  • Naprawa i konserwacja są zredukowane do rzadkiego dokręcania nakrętki, dociskając uszczelnienie trzpienia.
  • Siła przełączania żurawia jest znacznie mniejsza niż w przypadku żurawi korkowych.

Przy okazji: jest proporcjonalna do nominalnej średnicy żurawia. W przypadku dużych rozmiarów skrzynie biegów z ręczną skrzynią biegów lub siłownikami mogą być używane do przełączania.

Cena żurawi trójstronnych obu typów nieznacznie się różni, co sprawia, że ​​produkty z korka o mniejszym nakładzie i trudniejsze w utrzymaniu, o niskim zapotrzebowaniu w systemach grzewczych i wodociągowych.

Aplikacja

Gdzie są używane dźwigi trójstronne? Oczywiście, jesteśmy przede wszystkim zainteresowani ich wykorzystaniem w instalacji systemów hydraulicznych własnymi rękami.

Systemy ogrzewania podłogowego, obwody akumulatorów ciepła

W obu przypadkach powstaje częściowo niezależny obwód grzewczy z własną pompą cyrkulacyjną. Aby wyregulować temperaturę, wykorzystuje częściową recyrkulację powrotnego płynu chłodzącego.

Trzy-przejście jest umieszczone na połączeniu zasilania i zworek z powrotem; To właśnie pozwala na regulację temperatury mieszanki.

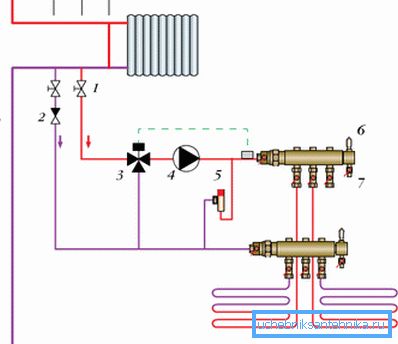

Dźwig 3 zapewnia regulację temperatury ogrzewania podłogowego.

Przydatne: do zautomatyzowania kontroli temperatury często jest dostarczany z serwonapędem, który reguluje temperaturę w zależności od odczytów zdalnego czujnika temperatury.

Instalacja wskaźników

Jednym z problemów mechanicznych manometrów jest naklejanie strzały podczas długotrwałej pracy pod ciśnieniem. Aby zredukować ciśnienie bez demontażu urządzenia, stosuje się trzystopniowy: kiedy rączka jest obracana, nie tylko blokuje wylot kontrolny linii, ale także zmniejsza ciśnienie ponad korek stopu lub kulkę przez otwór spustowy.

Zawór trójdrogowy pod miernikiem umożliwi uwolnienie ciśnienia bez demontażu urządzenia.

Regulacja urządzeń grzewczych

To właśnie te trzydrogowe dźwigi zostały użyte w domach Chruszczowa, o których już wspomnieliśmy. Zostały one zainstalowane na połączeniu dolnej okładziny z grzejnikiem i zworek.

Ten żuraw ma cztery pozycje robocze:

  1. Cała woda przechodzi przez grzejnik z zablokowanym mostkiem.
  2. Woda przechodzi przez zworkę i grzejnik.
  3. Woda przechodzi przez zworkę, gdy grzejnik jest zamknięty.
  4. Skoczek i grzejnik są całkowicie zablokowane, krążenie w pionie jest zablokowane.

Oprócz ciągłych przecieków na magazynie, ostatnia pozycja żurawia stwarzała wiele problemów dla właścicieli i ich sąsiadów: znalezienie winnego w przypadku braku ogrzewania z całego pionu stało się niełatwym zadaniem.

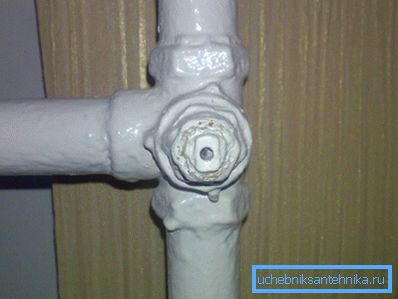

To proste urządzenie zapewniało kilka generacji ślusarzy z bólami głowy.

Ponieważ dotknęliśmy tego wątpliwego projektu, autor pozwoli sobie zalecić konfigurację zaworów na urządzeniu grzewczym, stwarzając minimalne problemy w przyszłości:

  • Zawór kulowy jest zainstalowany na dolnym przyłączeniu do grzejnika za nadprożem. Normalny, dwuprzebiegowy.
  • Na górnej wykładzinie - również po dławiku na nadprożu. Jest na górze - ponieważ zbiera mniej osadów i zanieczyszczeń, które mogą wpływać na dławienie grzejnika.
  • Zwora jest wykonana bez zaworów odcinających, ale o średnicy nominalnej o jeden stopień mniej niż przewody sterujące rur zasilających.

Jest to ta instrukcja montażu, która zapewni maksymalne ciepło z elastyczną regulacją wymiany ciepła i całkowitym brakiem problemów dla właściciela i sąsiadów.

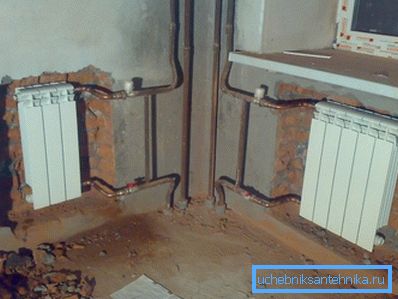

Na zdjęciu - najbardziej poprawny schemat połączeń grzejników.

Wniosek

Mamy nadzieję, że udało nam się odpowiedzieć na wszystkie pytania zgromadzone w czytniku. Dodatkowe informacje o urządzeniu, typach i funkcjach wykorzystania dźwigów trójstronnych można znaleźć w wideo w tym artykule. Sukcesy!
