Adapter otworowy: zasady samodzielnej instalacji

Adapter lub adapter wtyczki to stosunkowo nowy element na rynku, który umożliwia podłączenie rury wodnej poniżej głębokości zamarzania gleby. Jednocześnie pozostaje pełny dostęp do naprawy i konserwacji źródła wody i urządzeń do podnoszenia wody.

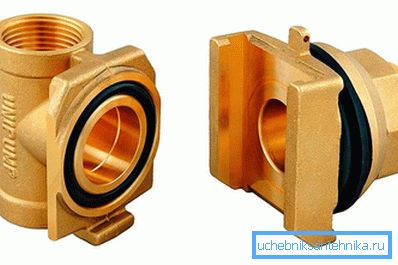

Konstrukcja urządzenia

Konstrukcja tego urządzenia jest dość prosta. Składa się z dwóch elementów. Pierwsza jego część jest nieruchoma i jest zamontowana od wewnątrz obudowy do wywierconego w niej otworu, mianowicie poprzez gumowy pierścień uszczelniający i zakrzywioną metalową płytkę mocującą, która jest zamocowana na zewnątrz za pomocą nakrętki kielichowej. Druga część, do której przymocowana jest rura podnosząca z pompą, jest wkładana do klina w kształcie suwaka pierwszego nieruchomego elementu, takie połączenie nazywa się "jaskółczy ogon". Dzięki temu powstaje niezawodne i szczelne połączenie między częściami adaptera. Ten produkt jest wykonany z odpornego na korozję miedź lub mosiądz.

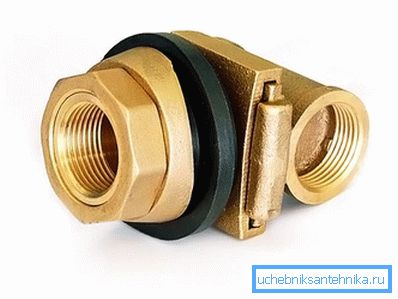

Mocne i słabe strony

Zalety to:

• niski koszt, który jest kilka razy mniejszy niż w przypadku kesonu;
• szybka i łatwa instalacja, która nie wymaga specjalnych narzędzi i umiejętności;
• zwartość, w przeciwieństwie do kesonu, nie zajmuje terytorium, tylko czysta głowa będzie widoczna nad powierzchnią studni;
• możliwość instalacji na wysokim poziomie wód gruntowych;
• dobra szczelność połączeń stykowych.

Ponieważ to urządzenie pojawiło się niedawno na rynku, nie ma długiego doświadczenia operacyjnego. Jak dotąd nie znaleziono żadnych wad specjalnych. Z minusów można zauważyć, że w porównaniu z kesonem, automatyzacja, zbiornik hydrauliczny, dźwigi i inny sprzęt będą musiały być wykonywane w oddzielnym pomieszczeniu.

Przed instalacją należy porównać jego wielkość i średnicę obudowy, aby swobodnie opuścić pompę do studni. Adapter rozciąga się około 3 cm od wewnętrznej strony obudowy.

Procedura instalacji

Przed instalacją należy wykonać klucz w kształcie litery "T". Może być wykonany z rurki z tworzywa sztucznego lub metalu. W takim przypadku będziesz musiał majstrować przy metalu, tnąc nici. Dzięki plastikowi wszystko jest łatwiejsze dzięki złączom kompresyjnym. Z jednej strony klucz ma gwint, który zostanie wkręcony do adaptera, az drugiej strony przymocowany jest trójnik, co ułatwia przekręcenie i odkręcenie klucza z urządzenia. Długość klucza powinna być równa głębokości instalacji konstrukcji, licząc od krawędzi obudowy.

Instalacja rozpoczyna się od wykopania rowu na głębokość zera. Po przygotowaniu rowu w obudowie wierci się otwór wiertłem bimetalowym. Frez powinien odpowiadać średnicy rury przejściowej lub być nieco większy. Następnie za pomocą klucza adapter jest w pełni złożony, a nieusuwalna część adaptera jest opuszczana i mocowana za pomocą nakrętki kołpakowej. Aby ułatwić instalację, możesz podświetlić otwór małą latarką opuszczoną do studni.

Aby część montażowa adaptera przymocowana do ściany obudowy nie mogła zeskoczyć i wpaść do studni podczas montażu, element wyjmowany, do którego przymocowany jest klucz, musi zostać obrócony 180⁰. Zostanie usunięty przez przejście w dół, a nie w górę. Po przynęcie nakrętki, adapter musi zostać ponownie ustawiony w normalnym stanie i ściśnięty. Ponadto, aby nie zgubić pierścienia uszczelniającego, należy go nasmarować smarem silikonowym dla lepszej szczelności.

Przed przystąpieniem do montażu wyjmowanego elementu urządzenia należy podłączyć do pompy rurociąg, kabel i kabel o wymaganej długości. Zaleca się ułożenie kabla i kabla tak, aby znajdowały się po przeciwnej stronie rurociągu. Sprzęgło, które łączy to urządzenie z przewodem wody, musi być wykonane z mosiądzu, w żadnym wypadku z tworzywa sztucznego, jak pod ciężarem wody, jak również z wibracji pompy, może być wyciągnięte z adaptera. Aby uzyskać bardziej niezawodne połączenie, musisz użyć plastikowej rury oznaczonej SDR11, ponieważ ma ona grubszą ściankę.

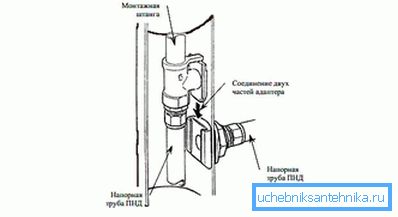

Po złożeniu wszystko, pompa jest opuszczana do studni i kluczem do łączenia obu elementów. Klucz montażowy nie jest konieczny do demontażu, można go ciąć równo z obudową. Przygotowane wideo opisuje bardziej szczegółowo inne funkcje instalacji.

Kabel bezpieczeństwa jest zamocowany na końcówce. To tylko częściowo zmniejsza obciążenie pompy na adapterze i powinno być nieznacznie ciasne. Dlatego, aby uzyskać bardziej niezawodną i trwałą pracę, konieczne jest użycie metalowej obudowy, chociaż możliwe jest jej stosowanie na polimerach, ale znowu powinny one być obudowane.

Wideo

Dowiedz się więcej o pracach instalacyjnych, a także uzyskaj praktyczne porady od specjalisty, możesz obejrzeć film:

Schematy

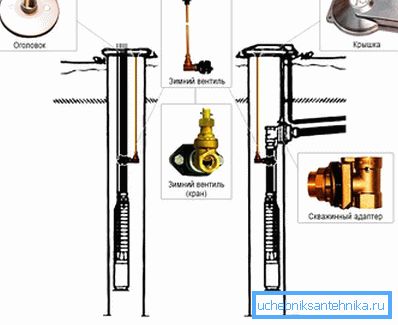

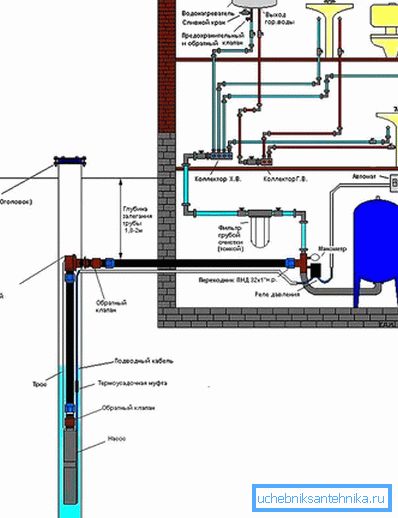

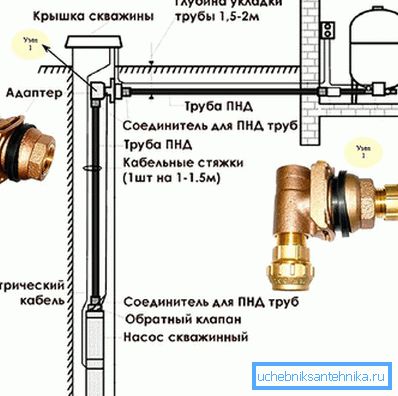

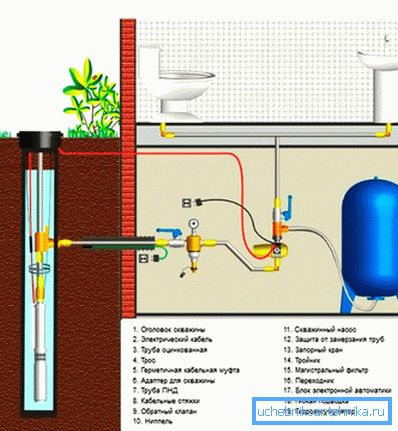

Jeśli musisz zainstalować adapter odwiertu, te schematy pomogą ci zrozumieć zasadę jego działania, a także cechy jego montażu:
