Amerykański dźwig i podobne wyposażenie: cechy aplikacji

W tym będziemy rozmawiać o tym, czym jest żuraw amerykański 1 1 2 cala i podobne wyposażenie. Ponadto zastanawiamy się, jakie są cechy zastosowania tych urządzeń w budownictwie systemów domowych i komunikacji hydraulicznej.

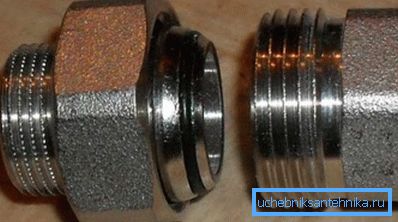

"American" - co to jest? Jest to nazwa zwyczajowa złącza szybkozłącznego składającego się z trzech elementów konstrukcyjnych: nakrętki kołpakowej i dwóch gwintowanych łączników krańcowych. Urządzenie jest popytowe przy budowie różnych rurociągów ze względu na swoją trwałość i łatwość instalacji.

Najważniejsze funkcje

Ten typ szybkiego montażu rury został pierwotnie opracowany w Stanach Zjednoczonych (stąd nazwa), a następnie rozprowadza na całym świecie, po hydraulika sobie sprawę, jak proste i jednocześnie jakościowo wykonano instalację.

Weź pod uwagę główne cechy tych okuć:

• Kątowy dźwig w stylu amerykańskim i podobne produkty pozwalają na montaż i demontaż autostrady bez potrzeby obracania rur. Jest to bardzo wygodne przy wykonywaniu prac naprawczych na rurociągach zamocowanych w jednej pozycji.
• American to połączenie wtykowe z nakrętką kołpakową. W ten sposób wystarczy dokować rurę do złącza i dokręcić nakrętkę. Charakterystyczną różnicą w stosunku do innych połączeń jest to, że połączone elementy są stałe.
• Szczelność odłączanego połączenia wykonanego przez nakrętkę kołpakową zapewnia gęsta elastyczna podkładka, działając jako uszczelka.

Ważne: Sukces dokowania rur przy pomocy "amerykańskiego" zapewnia parowanie z wysokiej jakości kolbą, która jest profesjonalnie gwintowana.

Funkcje aplikacji

Instalacja rurociągowa charakteryzuje się długotrwałą szczelnością połączenia rurowego, ponieważ stosowane jest specjalne uszczelnienie stożkowe lub płaskie. Podobnie jak cały zespół, materiał uszczelniający nadaje się do wielokrotnego użytku. W związku z tym jego cena jest bardziej uzasadniona niż wydatki na zakup wyposażenia jednorazowego.

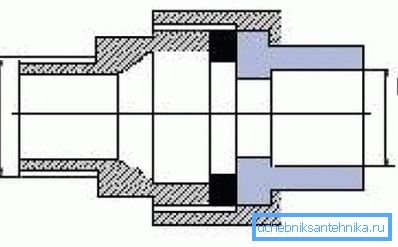

Mocowanie nakrętką kołpakową charakteryzuje się małymi wymiarami i prostotą oraz współosiowość połączonych rur. Każdy koniec takiego dopasowania kończy się dopasowaniem, które jest wybierane w zależności od rodzaju dokowania. Pomiędzy armaturą znajduje się uszczelka, nad którą nakręcana jest nakrętka.

W zależności od rodzaju dokowania rozróżnia się następujące typy połączeń:

• dzielona gwintowana złączka do dokowania z gwintem wewnętrznym;
• dzielone gwintowane mocowanie do dokowania z gwintem zewnętrznym;
• dzielony gwintowany łącznik do mocowania z nakrętką złączkową.

Ważne: W zależności od charakterystyki rurociągu, typy te można łączyć lub łączyć w celu uzyskania optymalnego wyniku.

Funkcje wyposażenia dokujących

Jak już wspomniano, w tym przypadku stosuje się stożkowe lub płaskie uszczelnienie.

Następujące zalety są charakterystyczne dla konsolidacji stożków:

• uszczelnienie wykonane jest zgodnie ze schematem metal-metal bez użycia dodatkowych materiałów uszczelniających, co oznacza, że ​​jest on bardziej niezawodny i trwały;
• odporność na działanie chemiczne i fizyczne (w tym różnice temperatur) ze względu na jednolitość chemicznych i fizycznych właściwości materiałów uszczelniających;
• możliwość zastosowania z niewielkim (do 5 °) odchyleniem osi, połączone sekcje rurociągu bez uszczerbku dla szczelności połączenia.

Ważne: Wymienione zalety są podane pod warunkiem wysokiej precyzji wykonania detali łączących. Mniej wymagająca jakość komponentów to łączenie rur za pomocą płaskiego uszczelnienia. W tym przypadku stosuje się płaską uszczelkę teflonową wykonaną w formie pierścienia.

Podobnie jak większość innych łączników gwintowanych, części amerykańskie są wykonane ze stali nierdzewnej takich marek jak AISI321, AISI316 i AISI304 lub mosiądzu.

Oznaczenie znajduje się na korpusie złączek, co upraszcza dobór odpowiednich elementów łączących. Oznaczenie wskazuje średnicę w calach (na przykład 1 cal), gatunek stali i ciśnienie nominalne w PSI.

Zawór kulowy

Wymienione cechy armatury wodnej nie mogą być bardziej charakterystyczne dla zaworów kulowych "American". Ten rodzaj zaworów służy do budowy systemów zaopatrzenia w wodę i ogrzewania.

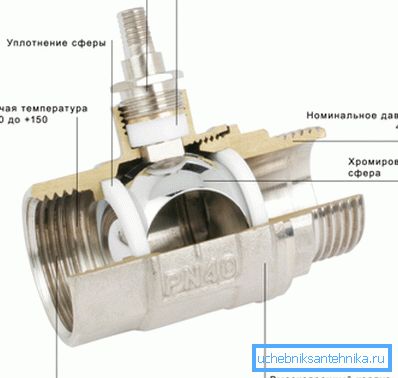

Głównym elementem roboczym urządzenia jest przesłona o charakterystycznym sferycznym kształcie, obracająca się wewnątrz obudowy. W kulistym zaworze znajduje się otwór przelotowy. Gdy otwór przelotowy znajduje się w tej samej osi z łącznikami złączki, dostarczana jest woda. Gdy otwór jest prostopadły do ​​otworów łączników, dopływ wody zatrzymuje się.

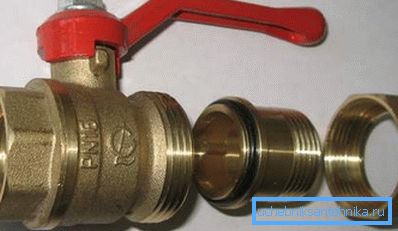

Konstrukcja zaworu kulowego nie jest nowa i jest szeroko stosowana od 100 lat. Ale największym zainteresowaniem cieszą się żurawie z połączeniem "American". Takie zawory i złączki są stosowane zarówno w warunkach domowych, jak i przemysłowych, co tłumaczy się prostotą działania i wydajnością.

Inne rodzaje armatury amerykańskiej

Złączka amerykańska to łącznik przeznaczony do łączenia dwóch identycznie współosiowych rur lub łączenia rur o różnych średnicach.

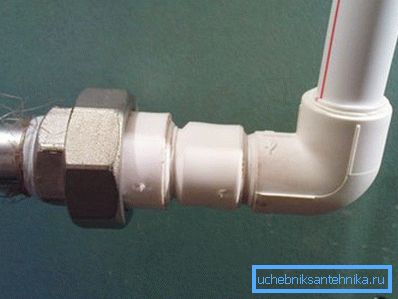

Ten rodzaj sprzężenia nie różni się zbytnio od tradycyjnych połączeń. Jedna strona oprawy jest przykręcana do rur stalowych, przyspawana do rur miedzianych lub lutowana do rur wykonanych z polipropylenu lub miedzi. Kolejną częścią wyposażenia jest składane połączenie łączników i nakrętek kołpakowych.

Dla kompletności recenzji powiemy o kątowym typie połączenia. Żuraw z American Corner, 3 4, a także okucia narożne prostu utworzony przez dwie dysze i nakrętką, charakteryzuje się łatwością montażu ręcznie. Kątowe dokowanie American gwarantuje dodatkową wygodę, gdy instalacja odbywa się w ograniczonej przestrzeni.

Wniosek

Spojrzeliśmy więc na to, czym jest Amerykanin i jaka jest instrukcja jego użycia. Teraz możesz dowiedzieć się, jaki typ elementu łączącego jest wymagany do prac instalacyjnych i wybrać niezbędne komponenty rurociągu.

Są pytania, które wymagają wyjaśnienia? Więcej przydatnych informacji można znaleźć, oglądając wideo w tym artykule.
