Ciśnienie wody w sieci wodociągowej: jednostki miary, normy,

Jakie jest ciśnienie wody w zimnej lub gorącej wodzie? W jaki sposób są wykonywane pomiary ciśnienia? Czy istnieją jakieś ograniczenia prawne dotyczące jego wartości? W tym artykule postaramy się odpowiedzieć na te pytania, a jednocześnie nauczyć się obliczać spadek ciśnienia w systemie zaopatrzenia w wodę o znanych parametrach.

Jednostki

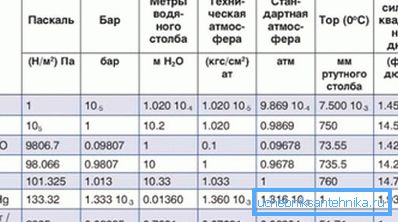

Najpierw sprawdź, które jednostki ciśnienia wody w systemie zaopatrzenia w wodę są aktualnie używane.

Atmosfera

Ta jednostka odpowiada ciśnieniu atmosferycznemu na poziomie morza. Tutaj jednak istnieje niewielka subtelność: chodzi o nadciśnienie w stosunku do atmosferycznego. Jego wartość w rurze wodnej 0,2 atmosfery, pokazana przez manometr, odpowiada bezwzględnej wartości 1,2 atmosfery.

Przydatne: zamiast słowa atmosfera często używana jest równoważna koncepcja - kgf / cm2. Fizyczne znaczenie jednostki to siła, z jaką masa 1 kg podczas ziemskiego przyśpieszenia grawitacji będzie naciskać na obszarze 1 cm2.

Pasek

Przestarzała jednostka miary, zapożyczona z systemu pomiarowego GHS używanego przed SI. Wystarczy wiedzieć, że słupek jest w przybliżeniu (z dokładnością około 2%) równy atmosferze. Dość często manometr do pomiaru ciśnienia wody w systemie zaopatrzenia w wodę ma dwie skale - w barach i megapaskalach.

Megapascal

Pascal odpowiada jednemu newtonowi na metr kwadratowy powierzchni. Ponieważ masa jednego kilograma prasy na podstawie z siłą 9,8 niutonów, 1 megapaskala w przybliżeniu odpowiada 9,8 kgf / cm2. Czasami wartość ta jest zaokrąglana do 10.

Nacisk na głowę

Pojęcie głowy, mierzone w metrach, oznacza wysokość słupa wody odpowiadającą pewnemu nadciśnieniu. Jak sprawdzić ciśnienie przy znanych wskazaniach manometru w kgf / cm2? Wystarczy ich pomnożyć przez 10: jedna nadmiarowa atmosfera może podnieść słup wody o 10 metrów.

Pomiary

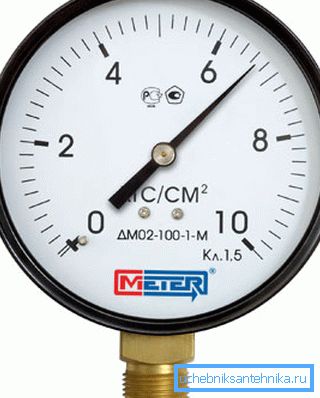

Urządzenie do pomiaru ciśnienia wody w systemie zaopatrzenia w wodę jest znane jako manometr. Cena najbardziej przystępnych wskaźników zaczyna się od około 150-200 rubli; jednak urządzenia cyfrowe mogą kosztować w jednostkach, a nawet dziesiątkach tysięcy.

Sposób pomiaru interesującego nas parametru własnymi rękami jest całkowicie prosty:

1. Urządzenie zwinięte z lnem lub innym materiałem uszczelniającym wkręca się w zawór sterujący..
2. Zawór otwiera się, a następnie startuje.

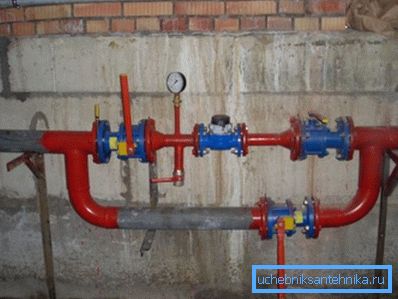

Zawory zwrotne do wykonywania pomiarów są zawsze obecne w zespole windy (przepływ, powrót i mieszanka za windą) oraz w liczniku wody (zwykle przed i za licznikiem). Jeśli to konieczne, usuń pomiar w dowolnym punkcie systemu zaopatrzenia w wodę, można to łatwo zrobić, przykręcając manometr zamiast wtyczki do jednego z pionów i uruchamiając go.

Jak zawsze, istnieje wiele subtelności.

• Aby uzyskać szczegółowy obraz pracy systemu zaopatrzenia w wodę, pomiary powinny być przeprowadzane na szczycie ujęcia wody, które przypada w godzinach wieczornych.

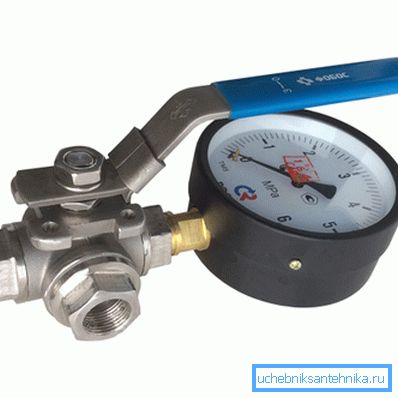

• Urządzenie, które jest stale podłączone do systemu zaopatrzenia w wodę, często trzyma się: strzałka utknęła w jednej pozycji. Aby temu zapobiec, zamiast zaworu sterującego umieszczony jest zawór trójdrożny z otworem spustowym, który umożliwia pomiar zawartości wody z jego ciała.

• Gwint mosiężny szybko odłączanego urządzenia zużywa się szybko. Prosta instrukcja pomoże rozwiązać problem: dostarczyć manometr stalowym przedłużaczem.

Przepisy

Oto normy ciśnienia wody w systemie zaopatrzenia w wodę zawarte w aktualnym SNiP 2.04.01-85.

Łatwo obliczyć, że ciśnienie wody w miejskim zaopatrzeniu w wodę może zasadniczo różnić się od jego wartości na piętrze tylko o 0,25 MPa, co odpowiada wysokości 25 metrów. Przy wyższej wysokości budynku należy zainstalować pośrednie pompowanie na środkowych piętrach.

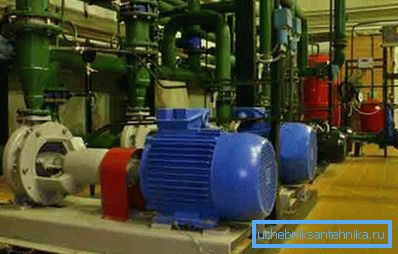

Jednak w praktyce wszystkie przepompownie znane autorowi znajdują się w piwnicy domu lub w oddzielnym budynku. Podczas pracy na pierwszych piętrach w punktach demontażu może wynosić 8 - 9 kgf / cm2.

W praktyce typowe wartości ciśnienia na autostradach i autostradach są następujące:

• Zimna woda - 3 - 4 kgf / cm2.
• CWU - 3,5 - 6,5 kgf / cm2.

Spadek ciśnienia

Gdy woda przepływa przez rurę, ciśnienie na wylocie będzie mniejsze niż na wlocie.

Spadek zależy od kilku czynników:

1. Średnica rury.
2. Jego długość.

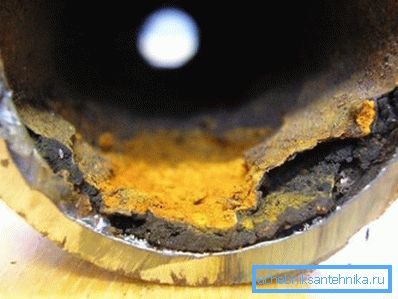

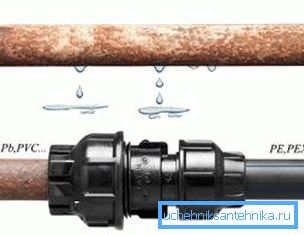

3. Chropowatość jego ścian.

1. Natężenie przepływu w nim.

Do obliczeń stosuje się wzór H = iL (1 + K).

W tym:

• H - spadek ciśnienia w metrach. Aby przetłumaczyć ją na atmosferę, wystarczy podzielić uzyskaną wartość przez 10.
• i - nachylenie hydrauliczne, określone przez średnicę, materiał rury i prędkość przepływu w nim.
• L to długość rury w metrach.
• K - współczynnik dla systemów zaopatrzenia w wodę pitną wynosi 0,3.

Skąd wziąć wartość nachylenia hydraulicznego? W tak zwanych tabelach Shevelev. Podajemy fragment jednego z nich, odpowiedni dla nowego rozmiaru rury stalowej D15.

Wartość 1000i to nachylenie hydrauliczne o długości rury 1 km. Aby obliczyć wartość i dla licznika bieżącego, wystarczy podzielić go przez 1000.

Tak więc, dla rury stalowej DU15 o długości 25 metrów i natężeniu przepływu wody 0,2 l / s przez nią, spadek ciśnienia będzie wynosił (360,5 / 1000) * 25 * (1 + 0,3) = 11,7 metra, co odpowiada różnicy ciśnienie 1,17 kgf / cm2.

Wniosek

Mamy nadzieję, że proponowane informacje pomogą czytelnikowi w realizacji jego własnych projektów. Aby dowiedzieć się więcej o tym, ile ciśnienia wody w dostawie wody jest uważane za normę, wideo w tym artykule pozwoli. Sukcesy!
