Cóż pierścienie: dokumenty regulacyjne, popularne pytania i

Jakie wymagania ma GOST 8020-90 dla pierścieni studni? Jakie są rodzaje i rozmiary tych produktów? Ile one kosztują?

Odpowiemy na te i wiele innych pytań w artykule.

Wymagania standardowe

GOST 8020-90 reguluje produkcję wszystkich konstrukcji z ciężkiego (to znaczy nieporowatego) betonu ze zbrojeniem i bez zbrojenia wykorzystywanego do budowy okrągłych odwiertów do następujących celów:

• Kanalizacja (inspekcja, czyszczenie, zbieracz itp.)
• Gazociągi (oczywiście tam, gdzie gazociąg przechodzi pod ziemią).
• Hydraulika. Obejmuje to studnie do ewakuacji zimnej wody do prywatnego domu, przeznaczone do instalacji zaworów odcinających na autostradzie, studni hydrantów przeciwpożarowych i wielu innych.
• Cóż, kanalizacja burzowa.

Co ciekawe: w standardzie nie przewiduje się wykorzystania struktur do wprowadzania scentralizowanego ogrzewania, budowy studni czerpalnych, szamb i szamb. Jednak w praktyce takie uniwersalne produkty są oczywiście stosowane znacznie szerzej niż zapewnia to dokument normatywny.

Przeanalizujmy najciekawsze punkty standardu.

1. Oznaczenie produktu wskazuje jego cel i główne wymiary. KS-25-12 to pierścień ścienny (przeznaczony do komory roboczej lub studni) o średnicy 2,5 metra i wysokości 1,19 metra (oznaczenie zaokrągla rzeczywiste wartości do najbliższego numeru rundy).
2. Wzmocnienie, jeśli występuje, musi być całkowicie ukryte przez beton, aby uniknąć przyspieszonej korozji. Jednocześnie typy zaworów są ściśle regulowane.

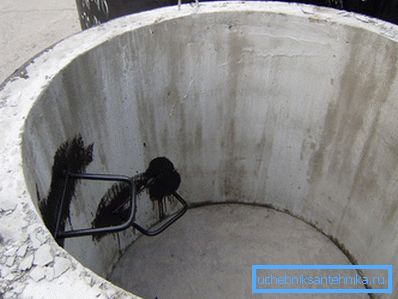

3. Jeżeli konstrukcja pierścienia przewiduje wsporniki do biegania, zakłada się, że ich szerokość wynosi 30 cm, a głębokość - nie mniej niż 12 cm Wsporniki są zabezpieczone przed korozją powłoką lakierniczą.

1. Pierścienie można przechowywać w nie więcej niż dwóch rzędach w pionie. Dna i płyty podłogowe - nie więcej niż sześć rzędów, z obowiązkowym układaniem uszczelek, grubość przekraczająca wysokość zawiasów montażowych.

Pytania i odpowiedzi

Jak zwykle wymagania formalne powodują nieco niekompletne wrażenie standaryzacji produktów.. Zbierzmy typowe pytania, które zadają potencjalnym nabywcom omawianych produktów. (Zobacz także artykuł: Pierścienie polimerowe do studni: cechy konstrukcyjne.)

Wymiary

Jaka może być średnica pierścieni? Średnica pierścienia odwiertu waha się od 60 do 250 centymetrów.

Aby wyjaśnić: mówimy o średnicy wewnętrznej. Na zewnątrz o 16-24 centymetry więcej ze względu na grubość ścian.

Minimalna wysokość pierścienia odwiertu wynosi tylko 150 milimetrów (na przykład dla KS-7-1,5). Maksymalnie - 3,5 metra (КС-7-3). Jednak największe zapotrzebowanie mają produkty o wysokości 90-100 centymetrów.

Jaka jest objętość wody w pierścieniu? Objętość walca jest równa iloczynowi kwadratu o jego promieniu i wysokości oraz pi. Tak więc, dla najbardziej biegających pierścieni o wewnętrznej średnicy 1,5 metra i wysokości 0,9 metra, objętość wewnętrzna będzie wynosić (0,75 ^ 2) x 0,9 x 3,1415 = 1,6 metrów sześciennych.

Aby uzyskać objętość studzienki w litrach, wystarczy pomnożyć tę wartość przez 1000: 1,6 x 1000 = 1600 l.

Gatunek

Czy te produkty zawsze przedstawiają zwykły grubościenny cylinder? Wcale nie.

W cennikach producentów można znaleźć następujące typy:

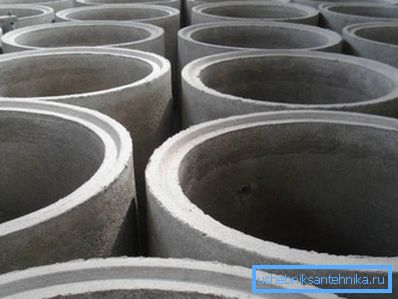

• Pierścień do studni z zamkiem (z ćwiartką) - produkt z rowkiem i występem odpowiednio na górnym i dolnym końcu. Konstrukcja pozwala uniknąć bocznego przemieszczania się elementów studni i znacznie upraszcza jej uszczelnienie.

• Produkty z dnem są przeznaczone do montażu studni o wysokim poziomie wód gruntowych, kiedy drenaż przez podłogę może prowadzić do drenażu studni, ale do jej wypełnienia.

Zwróć uwagę! Dolne pierścienie są często używane do budowy zbiorników i zbiorników sedymentacyjnych w improwizowanych szamba. Jednak do tych celów znacznie lepiej jest stosować plastikowe pojemniki lub, w skrajnych przypadkach, monolityczne betonowe konstrukcje. Instrukcja związana jest z nieuniknionym, z biegiem czasu wyciekiem szwów, aw rezultacie zanieczyszczeniem gleby nieoczyszczonymi drenażami.

• Tak zwane dobornye są produktami o wysokości mniejszej niż 40 centymetrów. Używane są z niestandardową wysokością lub głębokością tworzonej struktury (nie wielokrotnością wysokości jednego dużego pierścienia).
• Perforowane - posiadające dużą liczbę otworów w ścianach. Ich celem jest skuteczne odprowadzanie oczyszczonych ścieków do gruntu. Zakres zastosowania jest dość przewidywalny: zbudowano z nich odwierty filtracyjne lokalnych oczyszczalni ścieków.

Uwaga: przy wyborze produktów z betonu zbrojonego warto wziąć pod uwagę, że sprzedający (a nie producenci, a mianowicie sprzedający) nie zawsze orientują się w etykietowaniu lub zniekształcają go. Na przykład pierścień odwiertu K 10 przez 10 może znajdować się w świecie rzeczywistym zarówno w pierścieniu KC-10-10, jak iw KCD-10-10h, który różni się od poprzedniego w obecności dna, zamka i dwukrotnej różnicy w kosztach.

Cena

Ile kosztuje odwiert? Oczywiście cena zależy od jej wielkości i kształtu.

Oto kilka przykładów z cennika znalezionego w sieci ogólnoświatowej.

• KS-7-6 (średnica 70, wysokość 60, zwykły pierścień ścienny) - 850 rubli.
• KS-20-9 (200x90 cm) - 4500 rubli.
• KS-15-10ch (150x100 cm, z zamkiem) - 3750 rubli.
• KCD-15-9 (150x90, z dolnym) - 4650 rubli.
• KCD-20-10ch (200x100 cm, z dnem i zamkiem) - 18 000 rubli.

Wniosek

Aby uzyskać więcej informacji o tym, jak wybrać i jak zamontować pierścienie dobrze własnymi rękami, czytelnik, jak zwykle, znajdzie w wideo w tym artykule. Sukcesy!
