Dlaczego potrzebujemy płyty podłogowej

Chociaż instalacja studni jest dość prosta pod względem technicznym, jest to proces bardzo czasochłonny, wymagający dużych kosztów fizycznych. W związku z tym, aby przedłużyć jego żywotność, stosuje się płytę podłogową na studni, chociaż niektóre z nich z jakiegoś powodu nazywają ją po prostu pokrywką.

Odnosi się to zarówno do urządzeń wodociągowych, jak i do sieci kanalizacyjnych i gazowych, gdzie stosuje się pierścienie betonowe do wzmocnienia szybu kopalni - oto co zostanie omówione poniżej, a także możecie obejrzeć film tematyczny w tym artykule.

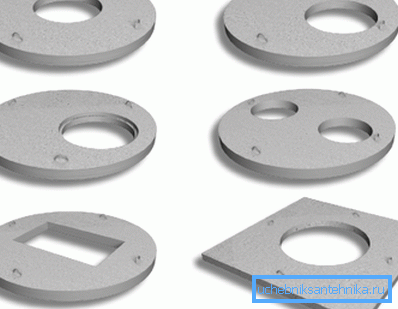

Płyta do studni może mieć inny kształt.

Informacje o nakładkach

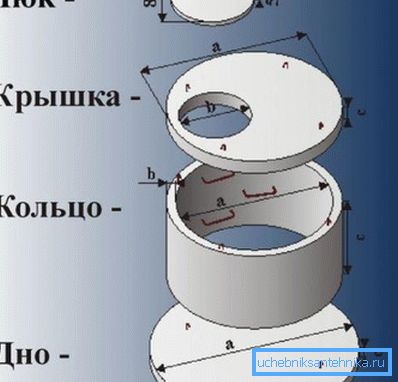

Schemat urządzenia z betonowym odwiertem

Uwaga Wpust studzienny z płyt betonowych lub podobna konstrukcja nie jest przeznaczona do całkowitego zablokowania ani do zainstalowania klapy metalowej (betonowej). Z reguły wymiary płyty z zakładkami nakładają się pod pierścieniem, ale czasami taka płyta może być kwadratowa - wtedy na powierzchni widzimy tylko betonową klapkę z klapą.

Wymiary

Wymiarowanie na podłodze

Nazwa produktu Wymiary w cm Waga w kg Orientacyjna cena w rublach
D H
PVK-8 100 15 200 1280
PVK-10 120 15 280 1770
P-10 120 15 280 940
P-10 kV 120 15 320 2400
P-12 140 15 500 1560
P-15 170 15 710 2250
P-15 kV 170 15 940 6800
P-15 C 170 15 710 2650
P-20 220 15 1300 3870
P-20 kV 220 15 1800 13 100
P-20 C 220 15 1300 4250
P-25 * 275 15 2800 14100

* Uwaga. Piec jest przewymiarowany.

Ogólne zasady

Instalacja ścieków
  • Jak już wspomniano wcześniej, pożądane jest, aby wybrać wymiary płyty studni wyłącznie na podstawie wielkości pierścieni - w takich przypadkach nie tylko estetyka, ale także bezpieczeństwo produkcji jest gwarantowane. W przypadkach, gdy kopalnia jest układana cegłą, jej przekrój poprzeczny uzyskuje się kwadratowo, dlatego też takie pokrywy mają kształt czworokątny.
  • Żelbetowe nakładanie się odwiertu jest zainstalowane na ostatnim (górnym) pierścieniu, ale w przypadkach, gdy został wykonany mur, jest on instalowany na linii mety tego odwiertu.
  • Aby zwiększyć wytrzymałość, instrukcja wymaga nałożenia zaprawy cementowo-piaskowej pomiędzy płytą a pierścieniem (murowane) w celu. Po zainstalowaniu w otworze zamontowana jest metalowa klapa, która składa się z pierścienia podtrzymującego i pokrywy, umożliwiając wlot nad powierzchnią ziemi, co zapobiega przedostawaniu się brudnej wody z powierzchni.
  • Podczas instalowania studni używane są dźwigi samochodowe, ponieważ masa samych pierścieni i podłóg jest wystarczająco duża, aby można je było zainstalować ręcznie.
  • Samo zakładanie się, zgodnie z GOST 8020-90, jest wykonane z ciężkiego betonu, gdzie jego klasa wytrzymałości na ściskanie nie może być niższa niż B2,5.5 (M300), a na wodoodpornej W W A-I, wzmocnienie klasy A-III stosuje się do metalowej ramy Bp-I. Marka odporności na mróz (liczba cykli zamrażania i rozmrażania) nie może być niższa niż F-100, czyli nie mniej niż 100 takich samych cykli.
  • W zależności od średnicy pierścienia wybierany jest również rozmiar płyty i widać je na powyższej tabeli, ponadto rozmiar ten może odpowiadać nie tylko średnicy, ale także przekątnej kwadratu. Otwór na właz metalowy lub żelbetowy może znajdować się pośrodku lub przesunięty bliżej krawędzi.
  • Taka konstrukcja praktycznie (zgodnie z naturalnymi warunkami atmosferycznymi) nie obawia się spadków temperatury (nawet jeśli są one dość ostre) wilgoci i wilgoci.. Są w stanie wytrzymać duże obciążenia mechaniczne z przejeżdżających pojazdów, zachowując przy tym ich pierwotny stan i kształt. Zastosowanie do produkcji ciężkiego betonu sprawia, że ​​są bardzo masywne (czasami w okolicy lub ponad 2 tony), co nie pozwala im na poruszanie się pod naciskiem kół pojazdów drogowych.

Standardowa instalacja

Luk montażowy

Uwaga Metalowa (betonowa) pokrywa włazu powinna być zamontowana wyłącznie na pierścieniu nośnym. Surowo zabronione jest instalowanie go na piecu!

Według GOST 8020-90 3.900.1-14 wydanie 1. Wyroby żelbetowe do okrągłych odwiertów wodociągowych i kanalizacyjnych z luków wykonano z pewnymi cechami. Zasady te obowiązują od czasów Związku Radzieckiego, a ich naruszenie może prowadzić do wypadków drogowych, a nawet do utraty życia ludzkiego.

Wypadek drogowy z powodu mediów

Głównym celem pierścienia nośnego (KO) jest ochrona konstrukcji podczas redystrybucji określonego ładunku. Z powodu KO, taki ładunek jest osłabiony co najmniej dziesięć razy, zapewniając w ten sposób swobodny przejazd samochodów, a nawet śledzonych pojazdów.

Surowo zabronione jest używanie samodzielnie wykonanego KO, ale tylko certyfikowanego, tj. Wyprodukowanego w fabryce. Nie można również użyć do tego celu cegieł lub różnych urządzeń do odlewania cementu.

Powoduje to nieprzestrzeganie zasad zapisanych w GOST 8020-90

Niestety, czasami mamy narzędzia, a raczej ich zespoły konstrukcyjne, zaniedbujemy takie normy, co prowadzi do takich konsekwencji, jak widać na powyższym zdjęciu.

Pod wpływem wilgoci i ładunku z przejeżdżających pojazdów improwizowane KO zaczyna się zapadać, z którego właz studzien pod powierzchnią jezdni. Prowadzi to do tego, że obciążenie rozkłada się nierównomiernie i może rozerwać nie tylko właz, ale także samą płytę betonową.

Wniosek

Zakładki na studnie, podobnie jak włazy z podtrzymującymi się pierścieniami, są ich obowiązkowym elementem podczas pracy, a nie tylko na drogach, ale także przy wejściach do domów, chodników i tak dalej. Ten środek ostrożności jest w pełni uzasadniony, ponieważ wraz z nim niebezpieczeństwo przypadkowego dostania się jest wyeliminowane - po prostu wpadnij bez zauważania dziury.
