Domowe zaopatrzenie w wodę i ścieki: wymagania prawne
Jakie kody budowlane lub wspólne przedsięwzięcia w zakresie zaopatrzenia w wodę i ścieków w budynkach działają w Federacji Rosyjskiej? Powinniśmy przeprowadzić krótki przegląd podstawowych wymagań tych dokumentów. Ponadto w ramach artykułu przedstawimy niektóre dane referencyjne i opiszemy najprostsze metody wykonywania obliczeń wodociągów. Więc zaczynajmy.
Lista dokumentów
W rzeczywistości składa się tylko z dwóch punktów, częściowo pokrywających się wzajemnie.
- Główny dokument - SNiP na temat zaopatrzenia w wodę i ścieków w budynkach 2.04.01-85. Obecna edycja została zatwierdzona przez Ministerstwo Budownictwa w 1996 roku.
- Kod zasad SP 30.13330.2012 jest zaktualizowaną wersją tego samego SNiP. Ponieważ niniejszy dokument pochodzi z późniejszego okresu, będzie on głównym tematem naszych badań; nie anuluje jednak działań SNiP.
Ciekawostka: projektuje się i buduje do tej pory zewnętrzne zasilanie w wodę i kanalizację budynków według SNiP 3.05.04-85, pomimo istnienia nowszych zestawów przepisów SP 31.13330.2012 i 32.13330.2012, częściowo powielając jego wymagania.
Badanie wspólnego przedsięwzięcia 30.13330.2012
Zakres
Ogranicza się do systemów zaopatrzenia w wodę i odprowadzania wody dla budynków o wysokości do 75 metrów, co odpowiada piętrom 20-25.
Dokument nie ma zastosowania:
- Na rurach przeciwpożarowych.
- W węzłach windy.
- Dla wyspecjalizowanych systemów zaopatrzenia w wodę (zaopatrzenie w wodę dla procedur medycznych, dejonizowanego zaopatrzenia w wodę itp.).
Przepisy ogólne

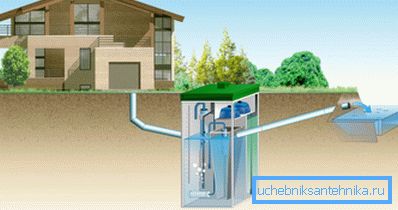

W obecności centralnego systemu kanalizacyjnego na terenie budowy budowane są budynki z wewnętrznymi systemami kanalizacyjnymi i wodociągowymi. W przypadku jej braku, do oczyszczania ścieków wykorzystywane są lokalne oczyszczalnie ścieków, które należy uzupełnić o instytucje publiczne i budynki mieszkalne powyżej dwóch pięter.
W budynkach przemysłowych system wodociągowy i kanalizacja mogą być nieobecne, jeśli przedsiębiorstwo nie posiada centralnego systemu zaopatrzenia w wodę, a liczba pracowników na zmianie nie przekracza 25 osób.
Jakość wody i temperatura
Jakość wody pitnej powinna spełniać wymagania określone w SanPiN 2.1.4.1074. Do potrzeb produkcyjnych określają go wymagania technologiczne.
Temperatura ciepłej wody w punktach zrzutu powinna wynosić 60 - 75 stopni.
Uwaga autora: w rzeczywistości ten wymóg jest naruszony, prawdopodobnie częściej niż jakikolwiek inny. Zgodnie z aktualnymi rozkładami temperatury, przy +8 na zewnątrz, temperatura wody w rurze zasilającej głównego ogrzewania powinna wynosić 46,4 - 53,2 C. Z miejsca, w którym w tym przypadku można przyjąć minimum 60, autor jest całkowicie niezrozumiały.
W przedszkolach i żłobkach temperatura ciepłej wody nie powinna być wyższa niż + 37 C.
Woda niezdatna do picia może być dostarczana do toalet (pisuarów i spłuczek). Przy niższych wymaganiach przetwarzania cena za metr sześcienny będzie zauważalnie niższa.
Systemy hydrauliczne
- Dostarczanie ciepłej wody z głównego ogrzewania jest niepożądane. Zaleca się gotować na miejscu w wymiennikach ciepła i podgrzewaczach wody.
- Dopływ wody pożarowej można łączyć z piciem domowym i przemysłowym.
- System CWU powinien cyrkulować, aby utrzymać temperaturę gorącej wody pod nieobecność kranu. W tym celu piony budynków powyżej 4 pięter są łączone w grupy (od 3 do 7 sztuk); swetry układane są na poddaszu lub w mieszkaniach.
Ciśnienie na poziomie punktów poboru wody powinno być następujące:
| Lokalizacja urządzenia | Ciśnienie, kgf / cm2 |
| Opuść urządzenie w budynku | Nie więcej niż 4,5 |
| To samo dotyczy budynków wznoszonych w uprzednio zabudowanych obszarach | Nie więcej niż 6 |
| Górne urządzenie w budynku | Co najmniej 2 |

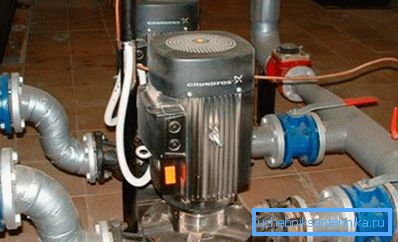

Ważne: ciśnienie jednej atmosfery odpowiada wysokości słupa wody wynoszącej 10 metrów. W związku z tym każdy budynek powyżej 25 metrów, aby spełnić te wymagania, musi być zakończony wymianą pośrednią na środkowych piętrach. W praktyce zamiana, jeśli istnieje, jest zainstalowana w piwnicy lub w oddzielnym budynku.
Ścieki

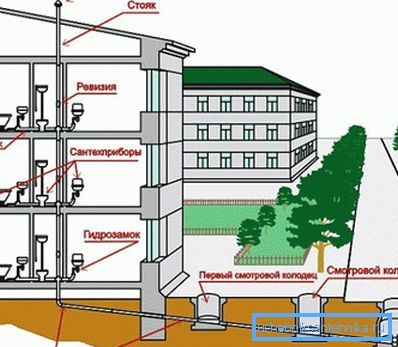

Drenaż ścieków powinien być zorganizowany przez grawitacyjne, zamknięte rurociągi. Linie kanalizacyjne układane są prosto; obroty wykonywane są z obowiązkową instalacją odpowiedniej fashoniny. Przeciążenie pozostaje stałe w całym serwisie.
Przydatne rzeczy
Na koniec przedstawimy czytelnikowi pewną ilość niesystematycznych informacji związanych z projektowaniem, budową i konserwacją rur wodociągowych.

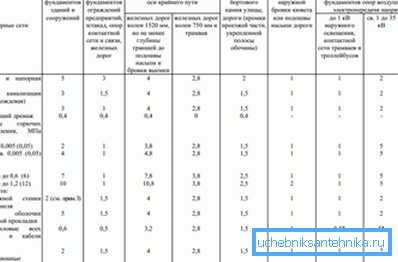

- Odległość od źródła wody do fundamentu budynku musi wynosić co najmniej 5 metrów.
Jednakże: zgodnie z SNiP 2.07.01-07, podczas układania stalowego lub plastikowego przewodu w obudowie ochronnej, odległość od źródła wody do budynku można zmniejszyć do półtora metra.
- Jeżeli sieć wodociągowa przechodzi przez budynki w tranzycie, pozostaje w obszarze odpowiedzialności sieci miejskiej. Organizacja mieszkaniowa jest zobowiązana jedynie do zapewnienia dostępu do autostrady.
- Własnymi rękami poniższa tabela pomoże obliczyć średnicę systemu zaopatrzenia w wodę dla domu lub mieszkania:
| Średnica wewnętrzna, mm | Zużycie w litrach na sekundę |
| 10 | 0,11 |
| 15 | 0,35 |
| 20 | 0,7 |
| 25 | 1.4 |
| 32 | 2.3 |
| 40 | 3.5 |
| 50 | 5.9 |
- Instrukcja obliczania maksymalnego zużycia wody jest zredukowana do użycia innej tabeli:
| Mocowanie hydrauliczne | Zużycie w litrach na sekundę |
| Miska ustępowa (kran spustowy) | 1,40 |
| Miska ustępowa (zbiornik spłukujący) | 0.10 |
| Woda z kranu | 0,30 |
| Prysznic, umywalka, zlew | 0.12 |
| Łaźnia wodna | 0,25 |

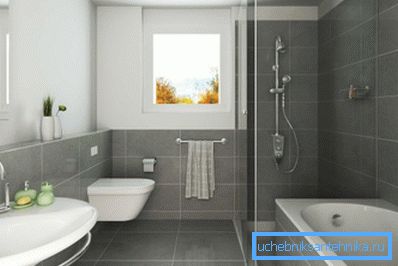

- Jeśli zamierza się używać kilku punktów w tym samym czasie, przepływ przez nie jest sumowany. Na przykład w przypadku wanny, muszli klozetowej ze zbiornikiem i zlewu kuchennego będzie to 0,25 + 0,10 + 0,12 = 0,47 l / s.
Wniosek
Mamy nadzieję, że materiał tego artykułu będzie w stanie pomóc czytelnikowi zapoznać się z podstawami projektowania rur wodociągowych i kanalizacyjnych. Film w tym artykule oferuje dodatkowe informacje. Sukcesy!
