Dźwig do grzejnika: kulkowe, stożkowe, dźwig mayevsky'ego,

Jeśli planujesz rozpocząć naprawę rur lub akumulatorów we własnym zakresie, konieczne jest zrozumienie, jakie zawory należy założyć na grzejniki. Obecność odpowiednio dobranych i sprawnie działających zaworów odcinających pozwala nie tylko odłączyć urządzenia grzewcze w celu naprawy i konserwacji, ale także regulować ilość płynu chłodzącego wchodzącego do akumulatorów.

W naszym artykule będziemy rozmawiać o tym, które dźwigi mogą być montowane, a także opisują ich kluczowe cechy.

Blokowanie urządzeń

Ball

Dźwigi używane do instalacji w systemie ogrzewania pomieszczeń należy podzielić na dwie grupy - wyłączanie i sterowanie. Podział ten jest w dużej mierze arbitralny, ponieważ zawory odcinające umożliwiają również regulację ruchu płynu chłodzącego. Oczywiście w tym przypadku dokładność regulacji jest dość niska, ale możliwe jest odcięcie akumulatora od źródła wody.

Najprostszą i najczęściej używaną odmianą żurawi są:

• Zawór kulowy służy do wyłączania grzejnika. Jego konstrukcja umożliwia instalację urządzenia w pozycji otwartej lub zamkniętej, dzięki czemu regulacja odbywa się zgodnie z zasadą "tam jest ciepło - nie ma ciepła".

Zwróć uwagę! Zasadniczo zawór może być również zamocowany w położeniu pośrednim, ale wówczas jego szybkość zużycia będzie wzrastać wiele razy z powodu tarcia cząstek zawieszonych w wodzie w stosunku do elementu blokującego. Lepiej nie robić tego bez ekstremalnej konieczności.

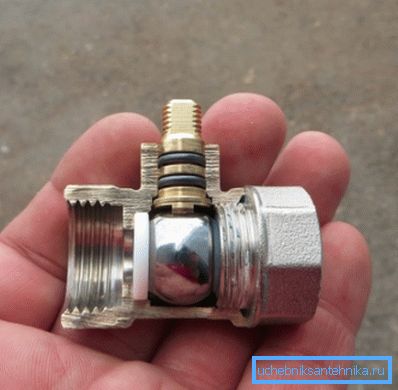

• Blokowanie przepływu chłodziwa odbywa się dzięki ruchowi metalowej kuli z otworem współosiowym z prześwitem rury. Kiedy przekręcisz uchwyt dźwigu w akcji, pojawia się pręt, który obraca kulę wewnątrz ciała, łącząc w niej otwór ze światłem rury.
• Z reguły części żurawia są wykonane ze stali, brązu lub mosiądzu. Fluoroplastyczne uszczelki są odpowiedzialne za uszczelnianie połączeń i odcinanie części, które w razie potrzeby można zastąpić własnymi rękami.
• Dostęp do grzejnika odbywa się za pomocą zwykłego nakrętki lub przy pomocy "American".

Stożkowy

W przeciwieństwie do zaworów kulowych, zawory stożkowe umożliwiają płynniejszą regulację przepływu chłodziwa. Zapewniają to cechy ich projektu:

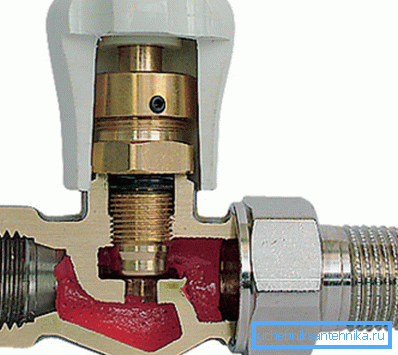

• Elementem blokującym jest zwężający się pręt, na którego powierzchni nanoszony jest gwint.
• Kiedy obracamy koło zamachowe, pręt porusza się wzdłuż nici, poruszając się w płaszczyźnie pionowej.
• W najniższej pozycji światło rury całkowicie zachodzi na siebie. Szczelność zakładki zapewniają elastyczne podkładki, które są umieszczone na pierścieniowych rowkach trzonu.
• Podnosząc część blokującą, otwieramy prześwit, a płyn chłodzący zaczyna spływać do chłodnicy.

Zwróć uwagę! Regulacja klimatu w pomieszczeniu może dotyczyć tylko przybliżenia, zmniejszenia lub zwiększenia ilości ciepłej wody w każdej baterii.

W praktyce najczęściej stosuje się kurki stożkowe z brązu lub mosiądzu do grzejników: tylko systemy są wykonane z polipropylenu, niektóre z rur również wykonane są z tworzywa sztucznego. Wynika to z relatywnie niskiej wytrzymałości i odporności na zużycie polimerów w porównaniu ze stopami hydraulicznymi.

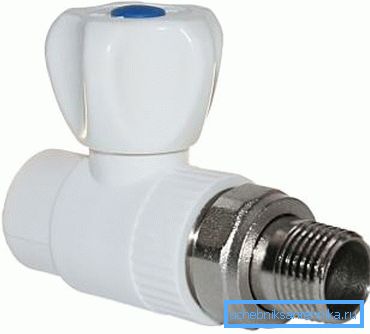

Z drugiej strony krany z polipropylenu dla grzejników kosztują nieco mniej, dlatego w warunkach deficytu budżetowego można je wykorzystać.

Żuraw Mayevsky'ego

Po wlaniu chłodziwa do systemu grzewczego powietrze dostaje się do środka z wodą lub płynem niezamarzającym.

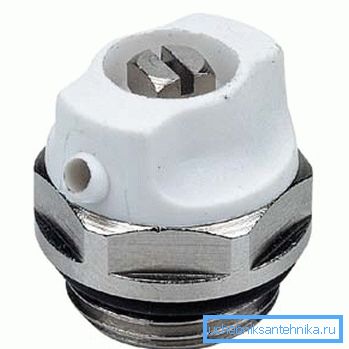

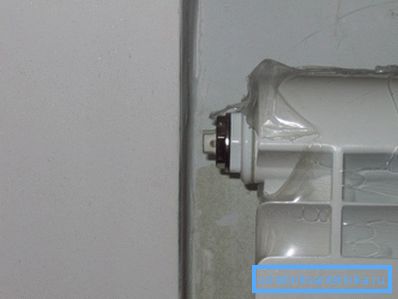

Aby go usunąć, użyj specjalnych urządzeń - tak zwanych kranów Mayevsky:

• Konstrukcja takiego produktu jest dość prosta: opiera się na pręcie blokującym zainstalowanym w obudowie z gwintem z korkiem grzejnikowym.
• Wędka jest wprawiana w ruch za pomocą śrubokrętu lub specjalnego klucza, otwierając światło rury w siodełku.

Zwróć uwagę! Jeśli to możliwe, kup zawory na śrubokręt, bo zgubisz klucz regularnie, co nie jest zaskakujące - będą musieli go używać raz lub dwa razy w roku.

• Należy pamiętać, że pojemność takiego żurawia jest niewielka, dlatego na przykład nie należy go umieszczać na zbiorniku wyrównawczym: trzeba będzie spuścić nadmiar powietrza przez około godzinę. W takiej sytuacji bardziej odpowiedni jest konwencjonalny zawór lub zawór wodny z dziobkiem skierowanym do góry.

Zawory regulacyjne

Zasada działania

Pokrętło regulacji grzejnika to urządzenie, które pozwala automatycznie sterować ruchem płynu chłodzącego.

Projektowanie takich produktów jest dość skomplikowane, ale działają one również znacznie wydajniej niż zawory do ręcznej regulacji:

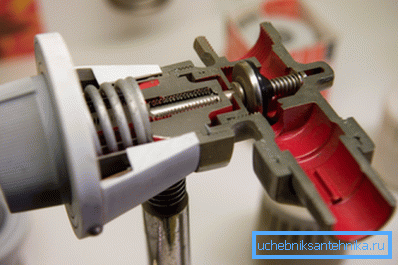

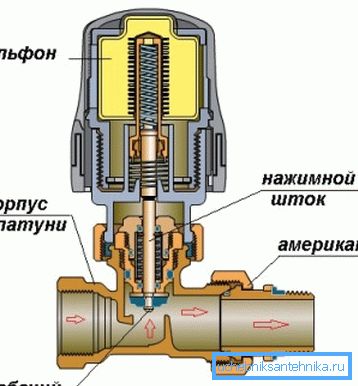

• W celu postrzegania temperatury zewnętrznej spotyka się z mieszkiem - pojemnikiem napełnionym cieczą lub gazem. Gdy temperatura wzrasta, mieszek rozszerza się, wpływając na zespół regulatora.

Zwróć uwagę! Cena urządzeń napełnionych cieczą i gazem jest prawie taka sama, ale cechy pracy są różne. Modele gazu reagują więc szybciej na zmiany temperatury, a modele płynne dokładniej przekazują wpływ na przepływ płynu chłodzącego.

• Rozszerzone miechy dociskają trzpień zaworu, który opada i stopniowo zamyka siodło zaworu, przez które gorąca woda dostaje się do akumulatora.
• Po schłodzeniu obserwuje się sytuację odwrotną: trzpień unosi się, a światło siodła rozszerza się.

Stopień wstępnej kompresji mieszka, którą ustawiliśmy, albo ustawiając żądaną wartość temperatury na wyświetlaczu cyfrowym, albo obracając mechanicznym pokrętłem regulacji. Możliwe jest również podłączenie zaworu termicznego z czujnikami zewnętrznymi - w tym przypadku ruch pręta nie jest kontrolowany przez mieszek, ale przez serwonapęd pod działaniem układu elektrycznego lub hydraulicznego.

Montaż zaworu termostatycznego

Wśród specjalistów, praktycznie nie jest dyskutowana kwestia, czy konieczne jest instalowanie kurków na grzejnikach. Nawet instalacja prostego zaworu kulowego zapewnia szereg korzyści i dostępność wysokiej jakości termostatu - a tym bardziej. Jednakże instrukcja zaleca instalację takich urządzeń zgodnie z kilkoma zasadami:

• Najpierw musisz wybrać odpowiednią modyfikację zaworu. W przypadku systemów z pojedynczą rurą stosujemy produkty takie jak RTD-G, do dwururowych - RTD-N.
• Po drugie, przed nałożeniem kranów na grzejniki sprawdzamy kierunek ruchu chłodziwa (wskazany przez strzałkę na korpusie). Jeśli się pomylimy, urządzenie zadziała tak, jak sobie życzysz, ale nie tak, jak tego potrzebujemy.

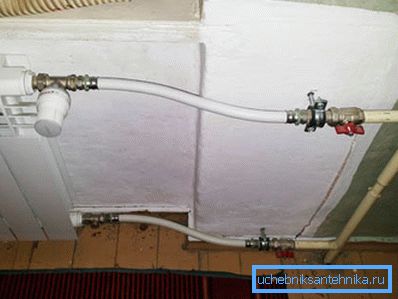

• Po trzecie, głowicę termostatyczną umieszczamy prostopadle do płaszczyzny baterii, aby przepływ ciepła nie wpływał na jej działanie.

Jak regulować grzejniki z dźwigami to także proste pytanie:

• Po zainstalowaniu zaworu na chłodnicy sprawdzamy szczelność i doprowadzamy płyn chłodzący do układu.

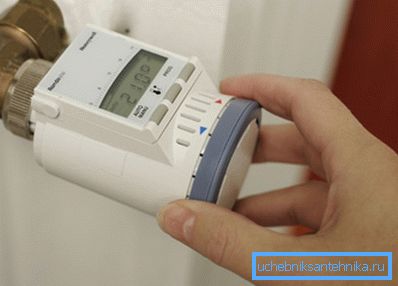

• Za pomocą pokrętła lub pokrętła ustaw średnią temperaturę..
• Po około godzinie regulujemy ustawienie zaworu według twoich uczuć i sprawdzania za pomocą termometru w pokoju.
• Jeśli to konieczne, powtórz regulację ponownie., jednak zazwyczaj nie jest to wymagane.

Potem zwykle konieczne jest zakłócanie pracy urządzenia nie częściej niż raz w miesiącu - z nagłą zmianą temperatury zewnętrznej.

Wniosek

Nie da się powiedzieć, które dźwigi do grzejników są lepsze. Czasem wystarczy wbudować zwykły zawór kulowy w system, a czasami, aby zapewnić komfortowy mikroklimat na każdym grzejniku, konieczne jest zainstalowanie zaworu termostatycznego, który reguluje temperaturę w trybie automatycznym.

Możesz dowiedzieć się więcej o rodzajach używanych okuć i ich zastosowaniu w aranżacji systemu grzewczego, jeśli dokładnie obejrzysz film w tym artykule.
