Dźwig do manometru - cechy i przeznaczenie tego typu
Zawór manometryczny jest ważnym elementem każdego systemu, w którym konieczne jest stałe monitorowanie ciśnienia czynnika roboczego. Ten element różni się od konwencjonalnych zaworów i wykonuje kilka innych funkcji. W tym artykule rozważamy główne cechy konstrukcyjne tej grupy produktów, zakres ich zastosowania i podstawowe wymagania dla węzłów.
Zakres zastosowania
Takie projekty są używane dość szeroko, ale najczęściej są stosowane w następujących przypadkach:
| Na kotłach grzewczych | Ten typ konstrukcji charakteryzuje się zwiększonym poziomem niebezpieczeństwa, dlatego kontrola ciśnienia ma ogromne znaczenie. Korzystanie z trójstronnego dźwigu ułatwia pracę |
| W sieciach komunikacyjnych | Jeśli główny przyrząd do pomiaru ciśnienia jest umieszczony nieruchomo, to instrument kontrolny, z którym dane są porównywane z głównymi wskaźnikami. Ta opcja nie tylko pozwala kontrolować odczyty, ale w razie potrzeby tymczasowo użyj manometru jako głównego |
| Aby wyczyścić rurkę syfonu | Aby przeprowadzić to okresowe niezbędne wydarzenie, najprostszym sposobem jest zainstalowanie dźwigu, na którym można umieścić wszystkie niezbędne narzędzia i wydmuchać rurę syfonu |
| Do okresowej kontroli | Kolejny przypadek użycia - jeśli okresowe monitorowanie odczytów nie jest wymagane, ale od czasu do czasu nadal trzeba usunąć dane, żuraw będzie najłatwiejszym rozwiązaniem. |
Funkcje konstrukcyjne
Należy zauważyć, że wszystkie takie węzły produkowane w naszym kraju muszą być zgodne ze standardami GOST, wybór konkretnego aktu prawnego zależy od modyfikacji węzła. Jeśli sprzedawca posiada dokumenty potwierdzające zgodność z normami, to żuraw jest niezawodny i może być używany prawie wszędzie. (Zobacz także artykuł Wodociągi: funkcje.)
Zasada działania
Trójdrożny zawór kulowy do manometru ma następujące postanowienia:
- W pierwszej pozycji część pomiarowa miernika jest podłączona do czynnika roboczego wewnątrz rurociągu. Oznacza to, że w tej pozycji i mierzeniu wskaźników jest możliwe, aby można było nazwać to działaniem, wszystko jest proste: po uzyskaniu niezbędnych danych konieczna jest zmiana pozycji na jedną z poniższych.
- Drugie położenie - odłączenie od środowiska pracy, urządzenie pomiarowe jest podłączone do otaczającego powietrza.. W takim przypadku odczyty powinny wynosić 0, jeśli tak nie jest, to manometr się nie powiódł. W tej pozycji system znajduje się w przeważającej mierze.
- W trzeciej pozycji jednostka pomiarowa jest odizolowana od komunikacji roboczej i od powietrza zewnętrznego, ale system oddziałuje z otoczeniem zewnętrznym, co pozwala na oczyszczanie rur syfonu w manometrach. Ta funkcja jest wyjątkowa i nie trzeba jej używać w normalnych warunkach (zwłaszcza, że instrukcje dotyczące wykonywania pracy są bardzo skomplikowane).
- Żuraw ma czwartą pozycję, nie działa i jest używany tylko podczas podłączania lub odłączania manometru. Można powiedzieć, że jest to pozycja montażowa.
Wskazówka! Aby dokładnie zrozumieć przepisy, po raz pierwszy powinien je wykonać ekspert, który wskaże prawidłową sekwencję działań.
Kryteria wyboru
Jeśli chcesz kupić kran do manometru samodzielnie, powinieneś przestrzegać kilku ważnych zaleceń:
- Konieczne jest poznanie przeznaczenia i cech działania: przybliżonego ciśnienia w układzie, charakteru ośrodka (gazu, cieczy itp.), Zakresu temperatur pracy. Wszystko to pozwala wybrać opcję najlepiej pasującą do twoich potrzeb.

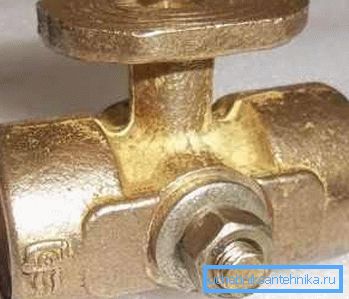

- Jest również bardzo ważne, aby nabyć produkt wysokiej jakości, którego właściwości wytrzymałościowe spełniają najwyższe wymagania. Zazwyczaj korpus wykonany jest ze stali lub mosiądzu, jego grubość powinna być dość duża - wskazuje to na niezawodność miejsca i jego odporność na stres. Cena jest wskaźnikiem jakości, nie powinieneś dostać najbardziej budżetowego rozwiązania, ponieważ najczęściej jego cechy nie są zbyt dobre.
Zwróć uwagę! Niektóre systemy wymagają niestandardowych urządzeń typu, można je nabyć w wyspecjalizowanych firmach. Z reguły w takich przypadkach wszystkie niezbędne parametry są określane na etapie projektowania, co pozwala zadbać o wcześniejsze zamawianie niezbędnych węzłów.
- Kolejnym bardzo ważnym parametrem jest metoda mocowania, najczęściej stosuje się gwintowane połączenie rur, ale jego parametry mogą być różne. Na przykład, z jednej strony może istnieć nić zewnętrzna, a z drugiej strony wątek wewnętrzny, wszystko to należy z góry przewidzieć, aby nie trzeba było przerabiać systemu lub zwracać i zastępować zespołu. Ponadto nie zapominaj o parametrach nici - mogą być różne.

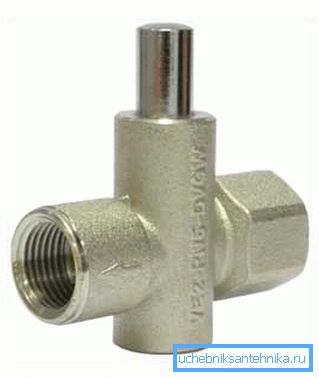

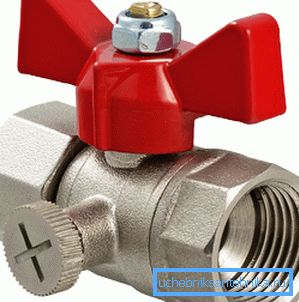

- Ostatnim ważnym czynnikiem jest rodzaj żurawia. Tutaj możemy wyróżnić dwie główne opcje - klasyczną piłkę, charakteryzującą się wysoką niezawodnością, prostotą i niskim kosztem, oraz bardziej zaawansowany przycisk, który, choć warty więcej, wyróżnia się łatwością obsługi.
Wniosek
Zawory manometru są ważnym elementem systemu, umożliwiającym monitorowanie wydajności głównych jednostek pomiarowych. Wideo w tym artykule powie kilka ważnych punktów bardziej szczegółowo.
