Dźwig kątowy - rodzaje i funkcje

Zawory kątowe są dość powszechnymi zaworami, które są używane w komunikacji domowej, takich jak zaopatrzenie w wodę i ogrzewanie. Poniżej przyjrzymy się bliżej odmianom tych urządzeń i ich cechom.

Informacje ogólne

Poza faktem, że zawory narożne są zaworami odcinającymi, spełniają funkcję montażu narożnego. Tj są one stosowane tam, gdzie ze względu na szczególną lokalizację rurociągu wymagany jest obrót o 90 stopni

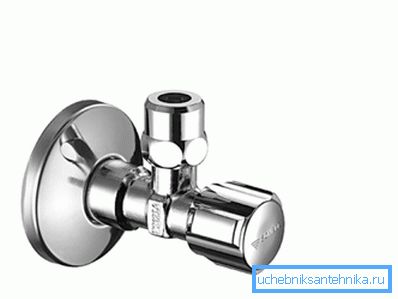

Oczywiście głównym celem tych urządzeń jest odcięcie przepływu cieczy lub gazu, na przykład w celu przeprowadzenia naprawy urządzenia sanitarnego. Możesz ich użyć do podłączenia dowolnej kanalizacji, czy to kranu, czy też toalety.

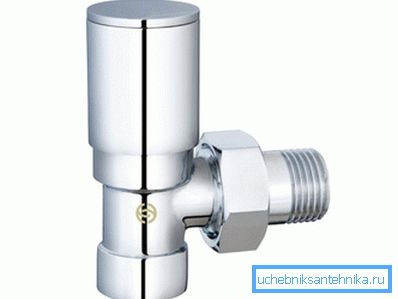

Zewnętrznie zawór wygląda jak narożnik z uchwytem lub dźwignią. Ta ostatnia może mieć zupełnie inną konstrukcję, na przykład uchwyt dźwigu narożnego próbki z roku 80 jest wykonany w postaci plastikowego koła zamachowego, ale w nowoczesnych urządzeniach uchwyt wygląda jak czysty przełącznik.

Rodzaje dźwigów kątowych

Oprócz średnicy i innych parametrów technicznych zawory te różnią się w następujących punktach:

Poniżej znajduje się szczegółowy opis cech wszystkich typów zaworów.

Mechanizm blokujący urządzenia

Ball

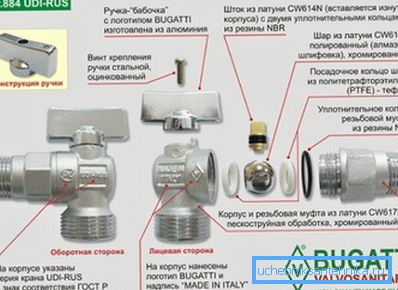

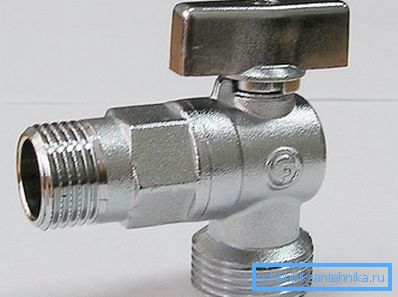

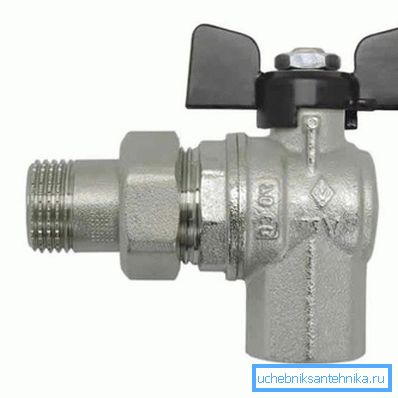

Zawory kulowe są obecnie najczęściej stosowanym wzmocnieniem kątowym. Zaparcie tego urządzenia odbywa się w formie kuli z przelotowym otworem. Kiedy kula jest obracana z otworami prostopadłymi do ciała, kanał przepływu jest zamknięty.

Szczelność tego mechanizmu uzyskuje się za pomocą elastycznych pierścieni, które ściśle przylegają do kuli.

Wśród zalet tego projektu są:

• Długa żywotność dzięki prostocie mechanizmu.
• Niska cena.
• Szczelność w stanie zamkniętym, aby te zawory mogły być użyte do rurociągu.
• Zdolność do wytrzymania wysokiego ciśnienia.
• Aby całkowicie otworzyć lub zamknąć przejście, trzeba obrócić dźwignię tylko o 90 stopni, co jest bardzo wygodne.

Zwróć uwagę! W gazociągach stosowany jest specjalny zawór gazowy, który wyróżnia się poprawioną szczelnością. Dlatego nie można go zastąpić instalacją hydrauliczną.

Jeśli chodzi o niedociągnięcia, obejmują one następujące punkty:

• Instrukcje dotyczące stosowania zaworów kulowych wymagają ich użycia tylko do całkowitego otwarcia lub zamknięcia przejścia, tj. nie można go wykorzystać do regulacji przepływu, w przeciwnym razie mechanizm ulegnie szybkiemu zepsuciu, a zawór zacznie przepuszczać wodę.
• Urządzenie nie jest naprawiane, więc gdy zawiedzie, należy je wymienić.

Ponieważ w większości przypadków zadaniem tych zaworów jest całkowite odcięcie przepływu, to zawory kulowe są stosowane do urządzeń sanitarnych, urządzeń grzewczych i gazociągów.

Valve

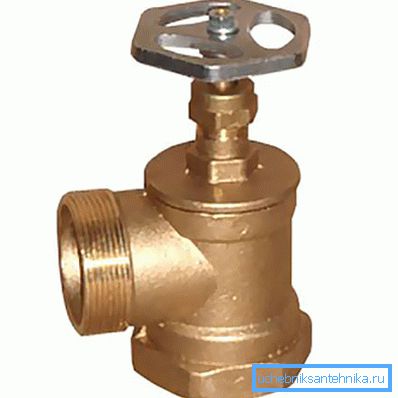

Nie tak dawno temu tylko zawory były używane wszędzie. Zasada działania ich zaparć opiera się na zastosowaniu przekładni ślimakowej, która dociska trzpień z elastyczną uszczelką do siodła z otworem. W rezultacie uszczelka zamyka przejście.

Podczas obracania koła zamachowego koło zamachowe przekładnia ślimakowa podnosi pręt i tym samym otwiera przejście.

Zaletami takiego produktu są:

• Zdolność nie tylko do blokowania przejścia, ale także do regulowania głowicy przepływowej.
• Zdolność do wytrzymania wysokiego ciśnienia;
• Możliwość naprawy mechanizmu blokującego własnymi rękami.

Oprócz zalet tego urządzenia, istnieje wiele wad:

• W wyniku tego, że ruchoma uszczelka stale styka się z wodą i metalową powierzchnią, szybko się zużywa. Prowadzi to do rozprężenia zaparcia, a urządzenie zaczyna przepuszczać wodę. To prawda, że ​​sam możesz wymienić uszczelkę. Z reguły zestaw zawiera rysunek złożeniowy zaworu kątowego typu zaworu, który pokazuje sposób demontażu produktu i wykonania wymiany części.
• Aby całkowicie otworzyć zawór, należy wykonać kilka zwojów koła zamachowego.
• Ponieważ mechanizm jest bardziej złożony, zawodzi szybciej niż zawory kulowe.

Z tych powodów ostatnio zawory regulacyjne są stosowane tylko tam, gdzie konieczne jest regulowanie przepływu. (Zobacz także artykuł Wodociągi: funkcje.)

Materiały

Nie tylko jego koszt, ale także trwałość zależy od materiału, z którego wykonany jest produkt.

Dlatego poniżej rozważamy główne cechy najczęściej używanych materiałów:

• Mosiądz i brąz wyróżniają się tym, że prawie nie gromadzą kamienia, więc produkty wykonane z tych materiałów są najbardziej trwałe.
• Stal nierdzewna jest materiałem trwałym, jednak skala gromadzi się na niej mocniej.
• Plastik - zwykle używany z plastikowymi rurkami. Pomimo tego, że tworzywo sztuczne jest mniej wytrzymałym materiałem niż stal, takie urządzenia są dość trwałe.

Zwróć uwagę! Na rynku można znaleźć chińskie żurawie wykonane z siluminu. Pomimo ich taniości, taki zakup trudno nazwać opłacalnym, ponieważ produkty te szybko zawodzą.

Wniosek

Zawory kątowe są szeroko stosowanymi zaworami, a zawory kulowe są najbardziej popularne. Jednak przy zakupie urządzenia należy zwrócić uwagę nie tylko na zasadę działania mechanizmu blokującego, ale także na materiał, z którego jest wykonany.

Z wideo w tym artykule można znaleźć dodatkowe informacje na temat wyznaczonego tematu.
