Dźwig kołnierzowy: rodzaje, zastosowanie, funkcje

05-10-2018
Zaopatrzenie w wodę

W jaki sposób zawory są zamontowane na kołnierzach? Kiedy jest uzasadnione wykorzystanie ich w komunikacji inżynierskiej? Czy są jakieś subtelności w montażu tych elementów zaworów? Spróbujmy odpowiedzieć na te pytania.

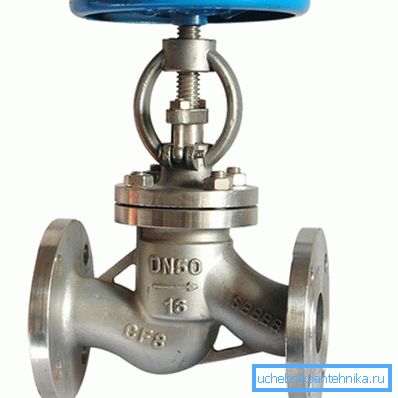

Nasz bohater to stalowy zawór kołnierzowy.

Klasyfikacja

Po pierwsze, zrozumiemy, jakie są zawory kołnierzowe.

Urządzenie

Przy okazji nakładania się wody można wyróżnić cztery klasy zaworów.

  1. Śruba. Zawór jest ruchomo zamocowany na pręcie gwintowanym, który jest dociskany do gniazda w korpusie zaworu. Szczelność zapewniona jest przez uszczelkę dławnicy, która jest dociskana do korpusu za pomocą nakrętki kołpakowej lub pary śrub. Ten rodzaj zaworu ma wiele szczególnych wad:
    • Mogą przekazywać wodę tylko w jednym kierunku. Przepływ przeciwny jest nie tylko niepożądany: jest niebezpieczny, ponieważ może spowodować zerwanie zaworu z towarzyszącym mu młotkiem hydraulicznym.
    • Mają wysoką odporność hydrauliczną ze względu na złożony kształt i stosunkowo mały rozmiar otworu w siodełku.
    • Wymagają okresowego upakowania dławika, który jest wytwarzany nie tylko przy aktywnym użyciu zaworu, ale także przy pracy na biegu jałowym.
    • Gumowe lub paronityczne uszczelki ulegają zużyciu podczas pracy i wymagają okresowej wymiany.

    Uwaga: piasek lub kożuch złapany pod zaworem często prowadzi do całkowitego lub częściowego zniszczenia uszczelki. Jego zasoby zmniejszają się i środowisko o wysokiej temperaturze.

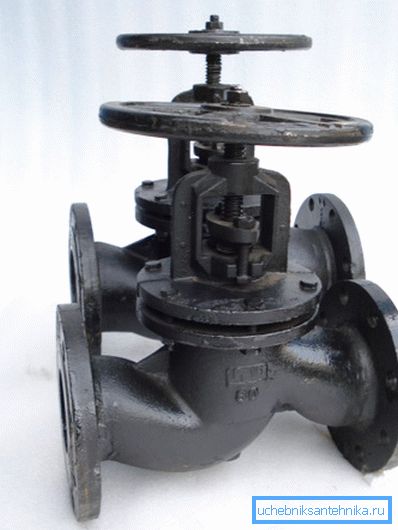

    Na zdjęciu - żeliwny zawór śrubowy.
    1. Cork. W nich przepływ jest blokowany przez stożkowy korek z przelotowym otworem. Bez typowych problemów nie zostało to tutaj zrobione.
      • Przy dużym rozmiarze zaworu (na przykład DU65) obracanie wkładki wymaga znacznego wysiłku: opór zwiększa się proporcjonalnie do wzrostu stykowych powierzchni wtyczki i obudowy.
      • W tym przypadku wymagane jest okresowe upakowanie dławika.
      • Shiberny. Ich urządzenie znajduje się bliżej zaworu niż zaworu: pręt gwintowany obniża stożkowy zawór między dwoma zwierciadłami (pierścieniowe uszczelki z brązu). Trwałe gumowe lub polimerowe uszczelki są często stosowane zamiast dławika; Jedynym istotnym problemem jest niesprawność zaworu podczas zanieczyszczenia stałych lusterek osadów.
      • Ball. Kula z mosiądzu lub stali nierdzewnej z otworem przelotowym obraca się w korpusie zaworu po obróceniu uchwytu. Jest on mocowany za pomocą pary pierścieniowych siodeł wykonanych z teflonu lub teflonu; uszczelka z tego samego materiału uszczelnia trzonek.

      Zawory kulowe są najbardziej praktyczne, wygodne, trwałe i niezawodne; w tym samym czasie cena zaworu kulowego różni się niewiele od innych konstrukcji tego samego rozmiaru.

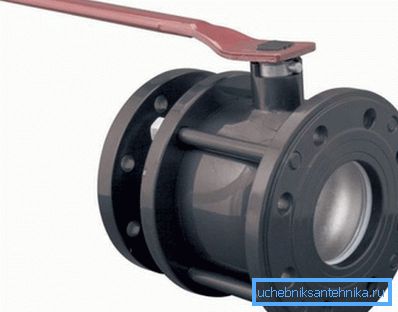

      Zawór kulowy DU 65.

      Środa

      Większość zaworów kołnierzowych do rur oferowanych przez rynek jest zorientowana na zastosowanie w systemach zaopatrzenia w wodę i ogrzewania.

      Możesz także znaleźć rozwiązania dla innych środowisk pracy.

      • Kołnierzowe zawory kulowe mają lepszą jakość powierzchni kuli, co zapobiega najmniejszemu wyciekowi. Z reguły są oznaczone żółtym pisakiem.

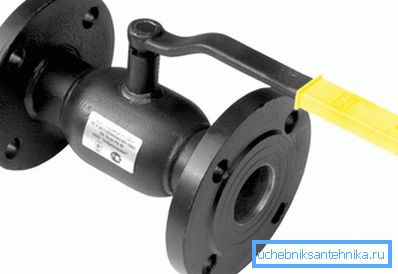

      Zawory gazowe oznaczone są na żółto.

      Co ciekawe: instrukcje producenta zwykle zezwalają na stosowanie zaworów gazowych w rurociągach, które transportują nie tylko gaz, ale także wodę, produkty naftowe i parę o temperaturze do 150 C.

      • Kulowy zawór parowy wykorzystuje odporne na wysoką temperaturę teflonowe pierścienie uszczelniające, dzięki czemu może pracować w środowisku o temperaturze do 250 C.

      Funkcjonalność

      Większość dźwigów kołnierzowych zapewnia tylko jedną możliwość - całkowite odcięcie prądu medium przez rurociąg.

      Jednak są bardziej egzotyczne opcje.

      • Zawór sterujący z kołnierzem kulowym pozwala na dławienie rurociągu, płynnie zmieniając jego krzyż. Kluczowa różnica między zaworami regulacyjnymi i tradycyjnymi zaworami kulowymi ma postać otworu w kulce blokującej: nie jest ona okrągła, ale owalna lub bardziej złożona.
      • Trójdrożny zawór kulowy różni się również kształtem wycięcia: w tym przypadku jest on wykonany jako kątowy, co pozwala realizować zasadę albo-albo. Przepływ wody z rurociągu nr 1 jest skierowany do rury nr 2 lub nr 3.

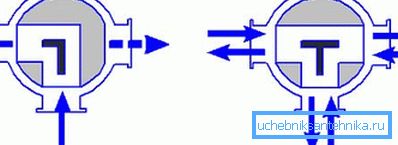

      Po prawej jest jeszcze bardziej egzotyczny schemat. Zawór umożliwia połączenie dwóch lub wszystkich trzech odgałęzień.

      Rozmiary i zastosowanie

      Rozmiary wszystkich zaworów kołnierzowych produkowanych przez przemysł krajowy są pobierane zgodnie z GOST pod numerem 28343-89.

      Ciekawostka: w zasadzie rozmiary kołnierzy, w tym zawory, są regulowane odrębnym standardem - GOST 12815-80. Jednak ten dokument całkowicie powiela zakres rozmiarów GOST 28343-89.

      Podajemy te wymiary w milimetrach i calach.

      Zrób Rozmiar w calach
      10 3/8
      15 1/2
      20 3/4
      25 1
      32 1 1/4
      40 1 1/2
      50 2
      65 2 1/2
      80 3
      100 4
      150 6
      200 8
      250 10
      300 12
      350 14
      400 16
      450 18
      500 20

      Jakie wymiary rurociągu uzasadniają zastosowanie zaworów kołnierzowych do samodzielnego montażu systemów grzewczych lub zaopatrzenia w wodę?

      Według autora - zaczynając od DU40. Lepiej jest zastąpić zawór kulowy kołnierzowy DN25 lub DN32 zaworem sprzęgającym: gwint tego rozmiaru można ciąć ręcznie, za pomocą stempla do rur, ale kołnierz będzie musiał być spawany, co często jest bardziej problematyczne i wymaga całkowitego odwodnienia rurociągu.

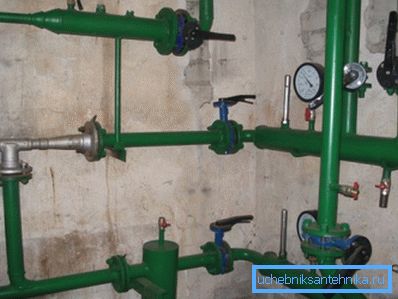

      Węzeł windy. Zawory o małych średnicach - sprzężenie.

      Jednocześnie, przy dużym rozmiarze nici nawet próba przesunięcia nakrętki zabezpieczającej na gazie wymaga ogromnego wysiłku. O wiele łatwiej jest zdemontować lub wymienić zawór kulowy kołnierzowy DU80 niż demontować połączenie gwintowe o tej samej średnicy.

      Nuance: w przeciwieństwie do gwintu, kołnierz nie wymaga instalacji wzmacniacza i może być stosowany w warunkach niedoboru długości prostego odcinka rurociągu. Demontaż małych połączeń kołnierzowych dokręconych stalowymi śrubami nie jest jednak przeznaczony dla osób o słabym sercu. Z reguły śruby są łatwiejsze do wycięcia niż odkręcenie.

      Zgromadzenie

      Sztuczki kołnierza montażowego nieco.

      • Uszczelki paronityczne są powszechnie stosowane do uszczelniania. Można je jednak zastąpić samo-rzeźbionym ze starej kamery samochodowej. Nie zapomnij zostawić języka na krawędzi uszczelki, która pozwoli ci ją wsunąć między kołnierze.

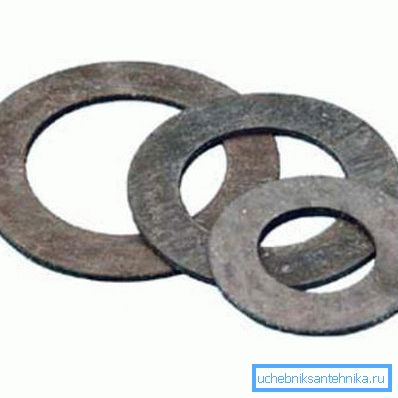

      Do uszczelniania połączeń kołnierzowych używamy uszczelek paronitowych - sztywnej, odpornej na wysoką temperaturę gumy.
      • Aby uniknąć zniekształceń, kołnierz jest krzyżowany w poprzek, jeden lub dwa zwoje klucza na raz.
      • Śruby powinny znajdować się po jednej stronie kołnierza. Jeśli jego płaszczyzna jest pozioma, śruby przykręca się na górze. Łatwiej przynęta orzechów; ponadto, spadając z wysokości lekkiej nakrętki jest mniej prawdopodobne, aby spowodować obrażenia u osoby poniżej.

      Wniosek

      Mamy nadzieję, że nasza nieco powierzchowna znajomość z całą gamą zaworów i kształtek pomoże czytelnikowi w wyborze rozwiązań dla własnych projektów. Wideo w tym artykule, jak zwykle, zawiera dodatkowe materiały. Sukcesy!
