Dźwig łączący: instrukcja montażu, obsługi i naprawy

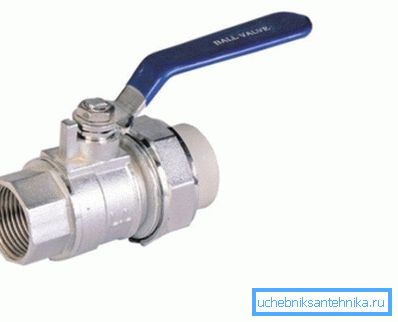

Zawór sprzęgający DN15 przeznaczony do podłączenia do rury o średnicy 0,5 cm jest dość uniwersalnym urządzeniem. Zapewnia wystarczającą szczelność nakładania się kanału, a w razie potrzeby otwiera się łatwo i pozwala kontrolować przepływ cieczy lub gazu w rurociągu.

Jednak użycie takich dźwigów ma wiele niuansów, dlatego poniżej przedstawimy kilka przydatnych wskazówek.

Projekt produktu

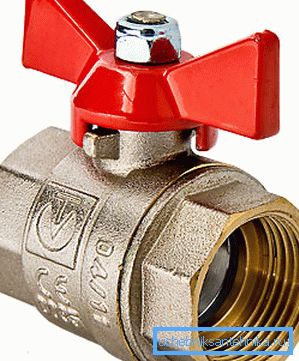

Zawór kulowy z zaworem kulowym, jak również produkty przeznaczone do rur wodociągowych, przewodów paliwowych i innych urządzeń komunikacyjnych, ma dość prostą konstrukcję. Z jednej strony upraszcza proces produkcji produktów (stąd przystępna cena), az drugiej strony zwiększa niezawodność działania tego urządzenia.

Głównymi elementami systemu są:

• Korpus produktu jest fragmentem rury o odpowiedniej średnicy z rozszerzeniem, wewnątrz którego znajduje się sam mechanizm blokujący. Przekrój żurawia jest zazwyczaj umocowany na oznaczeniu: na przykład zawór kulowy mufki DN 65 odpowiedni do montażu na rurach o średnicy 2? w.

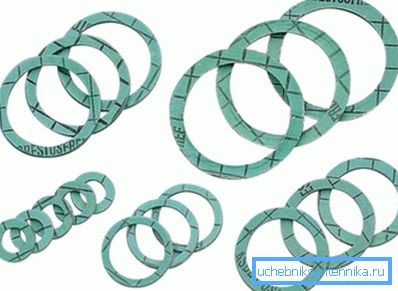

• Uszczelki - pierścienie o specjalnym kształcie wykonane z teflonu lub innego polimeru, które zapewniają uszczelnienie kanału, gdy mechanizm jest w stanie zamkniętym.

Zwróć uwagę! Obecność odpowiednich uszczelek jest czynnikiem decydującym o sukcesie podczas napraw. Tak więc, gdy tylko jest to możliwe, przy zakupie dźwigu, warto kupić zestaw takich części, ponieważ zużywają się one najszybciej.

• Kula śruby to metalowa kula z otworem przelotowym, która w rzeczywistości przechodzi przez zawartość rury. Należy zauważyć, że GOST na zaworze kulowym zapewnia obecność zarówno pełnego przejścia (średnica otworu odpowiada średnicy rury), jak i zwężającego się przejścia. Wybierając model do instalacji, warto dokładniej wyjaśnić tę funkcję.
• Pręt, kontrolujący ruch kuli.

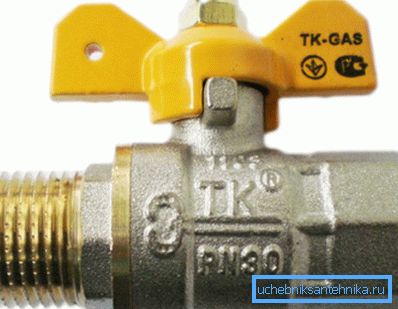

• Uchwyt używany do otwierania i zamykania kurka. W zależności od modelu urządzenie może być wyposażone zarówno w standardowy żuraw motylkowy, jak i dźwignię typu dźwigniowego, która pozwala kontrolować strukturę przy mniejszym wysiłku.

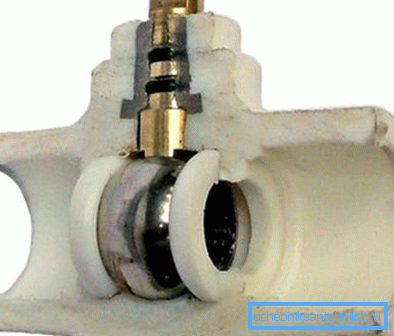

System ten działa po prostu: po obróceniu pokrętła sfera obraca się, a prześwit otworu w kuli jest wyrównany ze światłem rury. Im większa proporcja tej kombinacji, tym wyższa zawartość głowy.

Obsługa dźwigu

Metody selekcji i instalacji

Przed zakupem i zainstalowaniem takiego produktu należy zapoznać się z całą listą parametrów.

Poniżej podajemy zalecenia, które pozwolą uniknąć problemów związanych z wyjściem żurawia podczas pracy.

• Pierwszą rzeczą, na którą należy zwrócić uwagę, jest projekt połączenia. Według ekspertów, typ naprężenia zapewnia większą szczelność niż dławnica, ponieważ daje pierwszeństwo takim produktom.
• Następnie spójrz na średnicę. Ważne jest, aby sekcje samego zaworu i rury pokrywały się idealnie, abyśmy dokładnie przestudiowali oznakowanie. Tak więc dla rurociągu trzy cala wybieramy sprzęgło kulowe DN80.

• Oto typ wątku. W sprzedaży można znaleźć modele z dowolną kombinacją cięcia zewnętrznego i wewnętrznego (sprzęgło sprzęgające, sprzęgło, połączenie), dlatego bardzo ważne jest, aby z wyprzedzeniem zastanowić się, który model jest nam potrzebny.

• Na koniec, w przypadku niektórych produktów wskazany jest preferowany kierunek przepływu wody. Jeśli wybierzesz taki zawór, to powinien on zostać zainstalowany zgodnie z oznaczeniem: w ten sposób praca części blokującej będzie bardziej niezawodna.
• Na koniec warto spojrzeć na pióro. Jego rozmiar powinien pozwalać na całkowite otwarcie i zamknięcie kranu, tak aby w ciasnych przestrzeniach (na przykład w skrzynce sanitarnej) lepiej było używać uchwytów motylkowych.

Produkty do rur typu sprzęgającego montuje się własnymi rękami nie bardziej niż jakikolwiek inny:

• Na uzwojeniu uzwojenia z gwintem nawijającym, zapewniając połączenie uszczelniające.
• Instalujemy dźwig, ręcznie wkręcając mocowania.
• Następnie dokręcić połączenie za pomocą regulowanego klucza, a następnie sprawdzić szczelność.

Zwróć uwagę! Nie jest konieczne dokręcanie całej długości gwintu rurowego, ponieważ w niektórych przypadkach może to doprowadzić do zniszczenia złącza pod nadmiernym obciążeniem.

Samodzielna naprawa

Jedną z nieprzyjemnych cech konstrukcji złącza jest złożoność ich naprawy. Jeśli jednak wiesz, jak (i ​​masz zapasowy zestaw pierścieni uszczelniających na ręce), możesz nawet naprawić zawór trójdrogowy z raczej kapryśnym mechanizmem.

Instrukcja jest:

• Demontujemy produkt, ponieważ naprawa będzie wymagała dość skomplikowanych manipulacji. Jeśli mamy prawidłowo zainstalowany zawór kulowy, sprzęgło powinno poluzować się bez wysiłku i uszkodzeń.
• Wyłącz blokadę uchwytu, a następnie wyjmij ją z szyn.
• Używając regulowanego klucza, rozwiń sam korpus zaworu. Tutaj musisz być ostrożny, ponieważ wysiłek będzie bardzo potrzebny, ale nie powinien niszczyć nici.

• Wyciągamy kulę i pierścienie uszczelniające, po czym uważnie badamy wszystkie detale.
• Jeśli piłka nie ma uszkodzeń, produkt można naprawić. W tym celu wymieniamy pierścienie, instalując nowe teflonowe uszczelki o odpowiedniej średnicy.

Zwróć uwagę! W niektórych przypadkach sama wymiana wymaga samej kulki, ale zazwyczaj stan ciała również pozostawia wiele do życzenia. Dlatego konieczne jest zainstalowanie nowego produktu z odpowiednim marginesem bezpieczeństwa.

• Wykonując operacje w odwrotnej kolejności, montujemy żuraw i instalujemy go na swoim miejscu. Kontrolujemy jakość wykonania pracy poprzez wykonanie testu wody.

Wniosek

Nie tylko profesjonalny hydraulik może wybrać, zainstalować, a nawet naprawić ciągły zawór kulowy z zaworem kulowym. Jeśli zapoznasz się z powyższymi zaleceniami, a także obejrzysz film w tym artykule, każdy mistrz, który ma umiejętności i cierpliwość, poradzi sobie z tym zadaniem.
