Dźwig stalowy - prostota i wytrzymałość w jednej butelce

Gwintowniki stalowe z częścią blokującą w postaci stalowej kuli wyróżniają się zwiększoną trwałością i prostotą konstrukcji. Zdolność do niemal natychmiastowego odcięcia przepływu cieczy lub gazu jest wysoko ceniona nie tylko w życiu codziennym, ale także w przemyśle - takie urządzenia można znaleźć zarówno w zwykłym mieszkaniu, jak iw potężnym przedsiębiorstwie chemicznym.

Krótko o urządzeniu i klasyfikacji zaworów kulowych

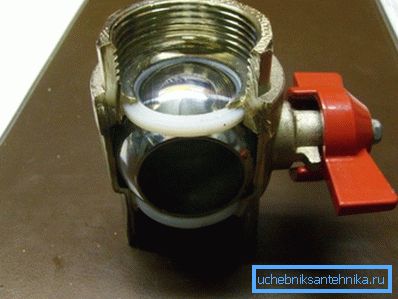

Wszystkie zawory kulowe ze stali mają podobną konstrukcję - element blokujący jest przedstawiony w formie metalowej kuli z odciętymi równolegle segmentami. W środku kuli znajduje się otwór przelotowy, a regulacja przepływu cieczy lub gazu odbywa się po prostu poprzez obrót rękojeści.

Zwróć uwagę! Tradycyjny zawór kulowy ma tylko 2 pozycje robocze - całkowicie otwarte lub zamknięte, w ten sposób różnią się one od zwykłych zaworów.

Jeśli chodzi o klasyfikację, wszystko zależy od kryterium podziału na grupy.

Tak więc, zgodnie z metodą załączania, możesz wybrać takie opcje, jak:

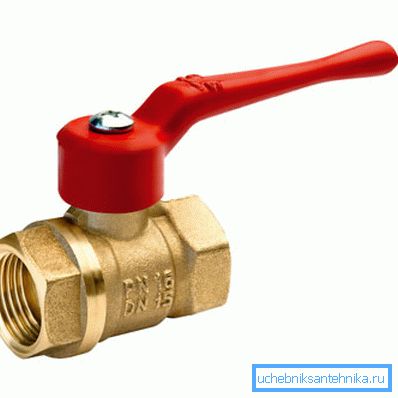

• sprzęgło - jest montowany jako zwykłe złącze dla rur (z obu stron jest gwint wewnętrzny, dzięki czemu rury są po prostu wkręcane w kran). Takie związki są szczególnie wrażliwe na jakość montażu i warunki pracy, jeśli poddawane są wibracjom i spadkom ciśnienia, lepiej jest porzucić model sprzęgła. Ze względu na to, że takie połączenie jest odłączalne, takie urządzenia są szczególnie popularne przy instalowaniu rur wodnych i cieplnych;

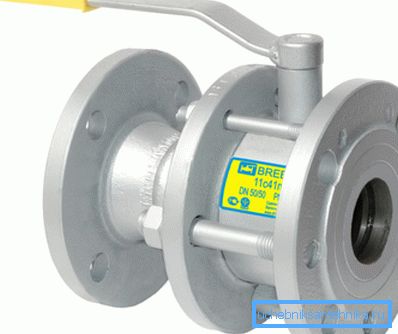

• połączenie kołnierzowe - tarcze z otworami są spawane od końców, a połączenie z rurami odbywa się za pomocą śrub. Stalowy zawór kulowy kołnierzowy jest nieco większy i waży więcej niż sprzęgło, ale może być używany w trudnych warunkach, w przemyśle, z reguły preferują takie urządzenia;

• złącze spawane - może być uważany za najrzadszy typ, należy do klasy jednoczęściowej. Może być używany tylko w przypadku, gdy jego zastąpienie w przyszłości nie jest konieczne. Z mocnych stron można tylko zauważyć, że odporność na naprężenia mechaniczne, wibracje itp. - właściwa wytrzymałość spawania jest prawie tak dobra, jak metal rury. Stalowy zawór kulowy do spawania jest zwykle instalowany w miejscach, w których warunki pracy nie spowodują jego szybkiej degradacji, tzn. Wilgotność jest normalna, i tak dalej;

• Możliwe są różne kombinacje wymienionych związków.. Na przykład, nakrętka z nakrętką określa, że ​​po obu stronach znajduje się nakrętka kołpakowa, która pozwoli zainstalować ją nawet w warunkach niedoboru wolnej przestrzeni. Możliwe są również inne kombinacje, takie jak nakrętka dławiąca itp.

Możesz podzielić krany i zasadę działania:

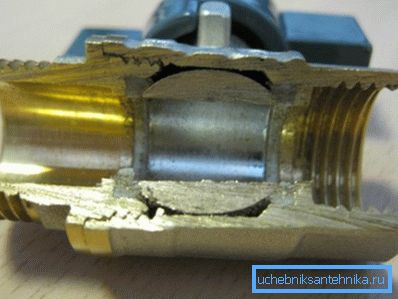

• Tulejki przepustowe zapewniają proste przejście strumienia cieczy / gazu bez zmiany kierunku i bez mieszania kolejnego strumienia. W zależności od kształtu i wielkości, można rozróżnić urządzenia o pełnym otworach (średnica otworu jest równa wewnętrznej średnicy rury) i modele, w których otwór jest mniejszy niż otwór w rurze;

• urządzenia kątowe - zapewniają obrót przepływu pod kątem 90 °;

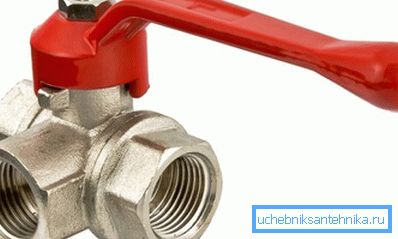

• modele trójdrożne - stalowy zawór trójdrożny może pracować zarówno jako mieszacz jak i jako dzielnik przepływu (jego konstrukcja jest omówiona poniżej).

Klasyfikacja może być podana przez rodzaj uchwytu. Można zauważyć, że małe dźwigi są wyposażone w kompaktowe uchwyty w kształcie motyla, wynika to z faktu, że ich zamknięcie wymaga stosunkowo niewielkiego wysiłku. Ale większe urządzenia są wyposażone w konwencjonalny uchwyt, który pozwala na zamknięcie kranu przy niewielkim wysiłku.

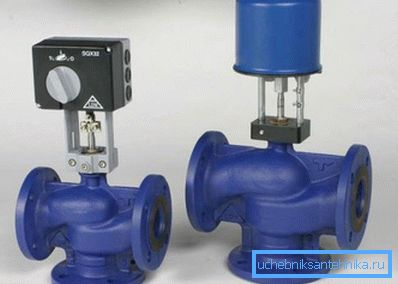

Zwróć uwagę! W przemyśle czasami montaż dużej klamki jest niemożliwy ze względu na brak wolnej przestrzeni, w takich przypadkach stosowany jest napęd elektryczny regulujący działanie żurawia. Oczywiście cena takiego urządzenia nie jest demokratyczna.

Przeczytaj więcej na temat zastosowania i instalacji stalowego zaworu kulowego

Zasada działania konwencjonalnego modelu przepustowości została uwzględniona powyżej, znacznie większe zainteresowanie wzbudzają suwnice z 3 lub więcej rurami, tj. Zawory 3-drogowe itp. Takie urządzenia są bardziej skomplikowane, ale zapewniają więcej możliwości w porównaniu do konwencjonalnych dźwigów.

Zawory trójdrogowe

Maksymalne, że tradycyjny zawór przelotowy może kontrolować przepływ cieczy / gazu, trójdrożny, jest w stanie oddzielić lub zmieszać przepływy.

W rzeczywistości zgodnie z tym kryterium dokonuje się ich klasyfikacji:

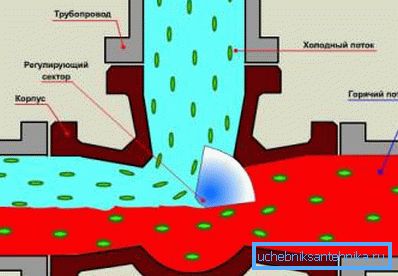

• kran mieszający - miesza 2 przepływy cieczy. Takie urządzenia są używane jako zwykłe miksery w mieszkaniach. Pomimo bardziej złożonego projektu wewnętrznego, jego instalacja pozostaje prosta i odbywa się ręcznie;

• separatory - w takich urządzeniach przychodzący strumień płynu jest dzielony przez 2. Może on również całkowicie przekierować napływający przepływ do jednego z podłączonych systemów. Umożliwia to np. Całkowite oddzielenie poszczególnych obwodów w systemie grzewczym, co jest przydatne w przypadku jednoczesnego korzystania z niskiej temperatury i konwencjonalnego ogrzewania w domu.

Jeśli chodzi o sterowanie żurawiem, najczęściej spotykane modele z ręczną regulacją. Ale jeśli budżet nie jest ograniczeniem, to całkiem możliwe jest zorganizowanie automatycznej regulacji. Wszystko, co jest potrzebne do tego, to zainstalowanie na nim sterownika serwomotoru związanego z termostatem umieszczonym w pomieszczeniu.

Montaż dźwigu stalowego

Instrukcje montażu są niezwykle proste i zależą od rodzaju mocowania (sprzęgło, kołnierz itp.):

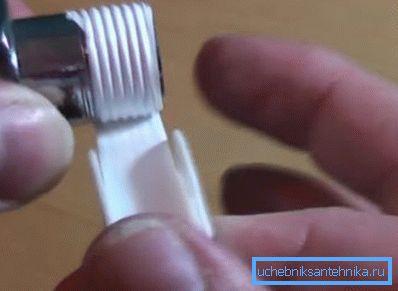

• podczas używania nakrętki nasadkowej wystarczy nawinąć taśmę FUM na gwint zewnętrzny na samym zaworze, a następnie nałożyć na nią uszczelkę, pierścień uszczelniający i nakrętkę. Następnie przykręca nakrętkę tylko do gwintu na zaworze;

• w przypadku mocowania kołnierzowego połączenie z kołnierzem na rurze zapewniają śruby o wysokiej wytrzymałości, które są dokręcane kluczem dynamometrycznym. Pomiędzy kołnierzem dźwigu a rurą zawsze znajduje się uszczelka, w razie potrzeby zawsze można dokręcić śruby, jedyną rzeczą, na którą należy zwrócić uwagę, jest to, że wszystkie śruby muszą być dokręcone z taką samą siłą.

Podsumowując

Stalowy zawór kulowy ze względu na swoją prostotę konstrukcji, niezawodność i trwałość zajął godne miejsce nie tylko w arsenale hydraulików, ale także w przemyśle. Nieznaczna poprawa jego konstrukcji (modele trójdrożne) pozwala rozwiązać niemal każdy problem regulacji przepływu cieczy lub gazu przez rurę.

Ważne jest również, aby jakakolwiek osoba poradziła sobie z instalacją takiego urządzenia. Film wideo w tym artykule pokazuje przykład zastosowania zaworu trójdrożnego w systemie grzewczym.
