Elektryczny zawór wodny z czujnikiem nieszczelności

Elektryczny kran z czujnikiem wycieku pomaga zapobiegać takim problemom, jak zalanie obudowy. Dlatego takie urządzenia stały się ostatnio bardzo popularne wśród mieszkańców mieszkań i domów. Poniżej przyjrzymy się bliżej, jaki jest podobny system i jak jest zamontowany.

Zasada działania

Obecnie istnieją dwa rodzaje czujników:

• Urządzenia przewodowe, które łączą się z kontrolerem za pomocą przewodów;
• Bezprzewodowy - wysyła sygnał radiowy do kontrolera.

W każdym razie schemat systemu wygląda następująco:

• Kiedy czujnik jest zanurzony w wodzie, jego bieguny zostają zamknięte, w wyniku czego urządzenie wysyła sygnał do sterownika.
• Następnie sterownik przesyła impuls elektryczny do zaworu wodnego z napędem elektrycznym odcinającym dopływ wody.

Zamknięcie zaworu po wyzwoleniu czujnika trwa nie dłużej niż piętnaście sekund. Aby wznowić dostarczanie wody, należy nacisnąć specjalny przycisk umieszczony na obudowie napędu elektrycznego. Sprawnie zainstalowany system gwarantuje ochronę przed nagłym wyciekiem układu zasilania wodą lub systemu grzewczego.

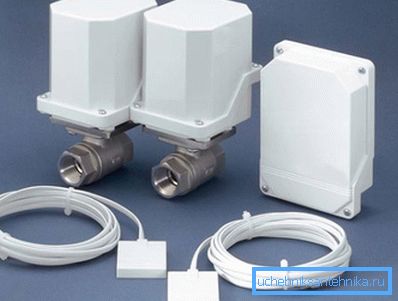

Z czego składa się system

Tak więc, zgodnie z zasadą systemu, który czytaliśmy. Przyjrzyjmy się teraz cechom elementów, z których się składa.

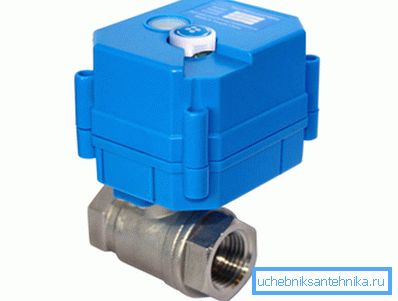

Dźwig elektryczny

To urządzenie jest zaworem w postaci zaworu kulowego z napędem elektrycznym. Różnica w stosunku do mechanicznego zaworu kulowego polega jedynie na tym, że położenie elementu blokującego nie jest regulowane przez dźwignię, ale przez silnik elektryczny.

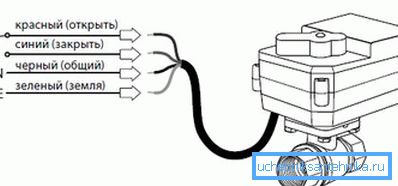

Wskazówka! Trudno jest zainstalować zawór kulowy z napędem elektrycznym własnymi rękami, ponieważ jest on podłączony za pomocą skrzynki zaciskowej z kablem zasilającym PVS3x0,5. Dlatego lepiej powierzyć tę pracę specjalistom.

Do uszczelnienia połączenia mechanizmu blokującego z napędem elektrycznym w zestawie znajdują się pierścienie uszczelniające. Z reguły są one wykonane ze stopów odpornych na zużycie i zanieczyszczenia. Sam blokujący się element kulowy jest zwykle wykonany ze stali nierdzewnej i charakteryzuje się dobrą trwałością.

Do wykonania korpusu urządzenia można użyć następujących materiałów:

• Żeliwne;
• Brąz;
• Stal nierdzewna lub stopy metali innych.

Należy zauważyć, że napędy elektryczne mogą być projektowane dla różnych napięć, najczęściej do rozważanych celów, stosowane są zawory kulowe z elektrycznymi 24 V DC i 12 V DC.

Z reguły zainstalować siłownik elektryczny na zaworze kulowym 1 - 2 cale, 1 cal i? średnica cala. Często urządzenia mogą nie tylko blokować przepływ wody, ale także emitować sygnał dźwiękowy lub świetlny.

Wskazówka! Przed zaworami kulowymi zaleca się stosowanie filtrów do oczyszczania wody. W tym przypadku ich życie wzrośnie.

Poniżej znajdują się inne cechy, które mają zawory kulowe z napędem elektrycznym do domu:

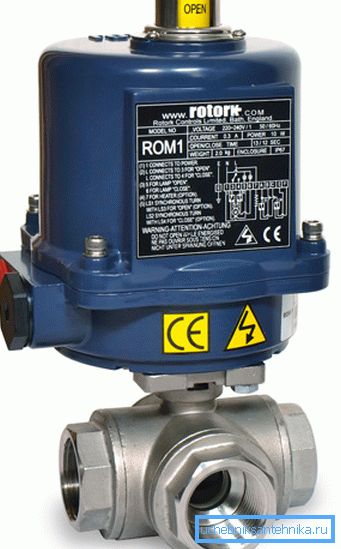

Wskazówka! Zawory te mogą być stosowane nie tylko w systemach zaopatrzenia w wodę, ale również w ogrzewaniu. Ponadto zawór trójdrożny z napędem elektrycznym do ogrzewania pozwala nie tylko zablokować przepływ płynu chłodzącego, ale także przekierować go, na przykład, z chłodnicy do obejścia.

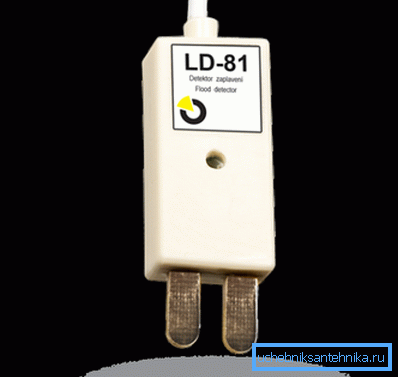

Czujnik wycieku wody

Montowane w miejscach, w których istnieje największe ryzyko wycieku:

• W pobliżu pralek;
• Vann;
• Blisko zlewów;
• Kabiny prysznicowe itp.

Jak wspomniano powyżej, kiedy woda wchodzi do czujnika, wysyła sygnał do sterownika. Urządzenia te muszą być podłączone do bezpiecznego źródła zasilania, aby przypadkowo dotknąć płyt, aby uniknąć porażenia prądem.

Zwróć uwagę! Producenci zalecają co trzy miesiące, aby wytrzeć płyty urządzenia wilgotną gąbką. Ta operacja jest wykonywana w ramach profilaktyki i sprawdzania wydajności systemu.

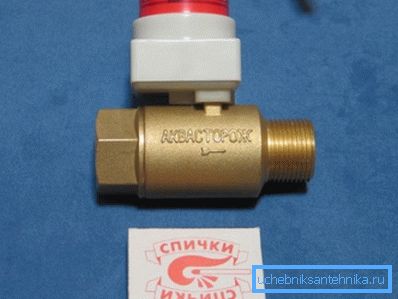

W sprzedaży można znaleźć czujniki producentów zagranicznych i krajowych. Cena tego ostatniego jest niższa, podczas gdy jakość nie jest gorsza od zagranicznych analogów.

Kontroler

To urządzenie wykonuje kilka funkcji:

• Przetwarza sygnał z czujników;
• Podaje napięcie do elektrycznego zaworu kulowego;
• Zapewnia zasilanie czujników;
• Zapewnia alarm dźwiękowy i świetlny.

Sterownik może być umieszczony w dowolnym dostępnym miejscu, gdzie woda nie może się na nim dostać. Liczba elementów w systemie może być różna, w zależności od cech jego instalacji.

Funkcje instalacji

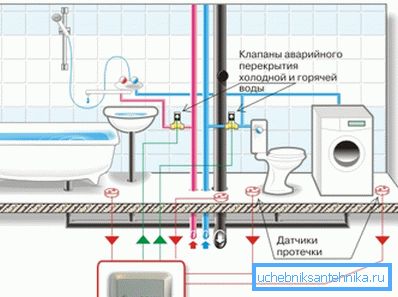

Przed instalacją systemu konieczne jest sporządzenie układu wszystkich jego elementów. Następnie, zgodnie ze schematem, należy upewnić się, że długość przewodów łączących jest wystarczająca.

Samą instalację przeprowadza się w następującej kolejności:

• Oznaczone obszary lokalizacji, dźwigi, czujniki i kontroler.
• Zgodnie ze schematem ustanowione przewody.
• Zawory kulowe Crash.
• Zainstalowane czujniki.
• Połącz kontrolery.

Poniżej przyjrzymy się niektórym z tych operacji.

Wstaw zawór kulowy

To urządzenie jest instalowane na wlocie rurociągu po ręcznych zaworach. Używanie zaworu kulowego zamiast napędu elektrycznego na zaworze jest zabronione.

Jak wspomniano powyżej, instalacja samego urządzenia najlepiej pozostawić ekspertom. W tym samym czasie powinieneś natychmiast zapewnić mu nieprzerwaną moc.

Instalacja czujnika

Czujnik można zainstalować na dwa sposoby:

• Montaż na podłodze - polega na włożeniu czujnika do wykładziny podłogowej w obszarach, w których może gromadzić się woda w przypadku wycieku. Płytki kontaktowe w tym przypadku są wyprowadzane na powierzchnię w taki sposób, że są uniesione do wysokości kilku milimetrów. Przewód do urządzenia jest wykonywany w falistej rurze.
• Montaż na podłodze - urządzenie kładzie się na podłodze z płytkami kontaktowymi w dół.

Instalacja sterownika

Zasilanie sterownika jest dostarczane z szafy zasilającej. Zerowanie i faza są połączone z urządzeniem zgodnie ze schematem.

Instrukcja instalacji tego urządzenia jest następująca:

• Pierwszym krokiem jest wykonanie otworu w ścianie skrzynki przyłączeniowej.
• Następnie trzeba przebić rowki przewodów zasilających od miejsca, w którym znajduje się urządzenie, do szafy zasilającej, a także do każdego zaworu kulowego i czujnika.
• Następnie montuje się skrzynkę montażową na miejscu przygotowanym w ścianie i kontroler jest w niej zamocowany.
• Następnie należy zdjąć przednią pokrywę urządzenia i podłączyć wszystkie przewody zgodnie ze schematem.
• Po zakończeniu pracy należy wymienić przednią pokrywę kontrolera.

Jeśli system jest poprawnie złożony, po włączeniu wskaźnik na kontrolerze zaczyna świecić. W przypadku wycieku kolor wskaźnika zmienia się z zielonego na czerwony i rozlega się brzęczyk. W tym samym czasie dźwig blokuje dopływ wody.

Być może tutaj są wszystkie główne punkty instalacji systemu ochrony przeciwpowodziowej.

Wniosek

Motorowe zawory kulowe z czujnikami przecieku są przydatnym wynalazkiem, ponieważ pozwalają uniknąć wielu poważnych problemów związanych z zalaniem. Jedyne, czego potrzebujesz, aby poprawnie zainstalować system i przetestować jego wydajność.

Z filmu w tym artykule możesz uzyskać więcej informacji na ten temat.
