Gost na dźwigu: badamy istniejące dokumenty normatywne dla

26-08-2018
Zaopatrzenie w wodę

Celem tego artykułu jest ustalenie, które normy państwowe regulują produkcję zaworów. Zapoznamy się z kilkoma aktualnymi GOST i przestudiujemy ich podstawowe wymagania. Więc idź.

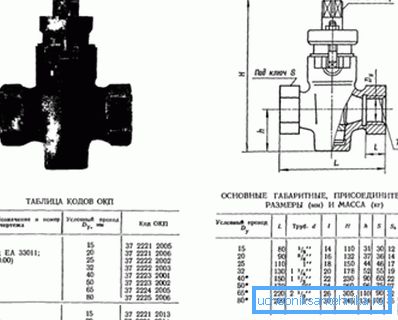

Produkcja wszystkich typów zaworów jest znormalizowana. Przy pewnych standardach spotkamy się dzisiaj.

Lista

Zacznijmy od krótkiej listy dokumentów, z którymi musimy się skontaktować.

  • GOST 25809-96 Jest dedykowany typom i rozmiarom produkowanych mikserów i kranów.

Co ciekawe, importowana instalacja hydrauliczna w większości mieści się w granicach wielkości podanych w normie - po prostu dlatego, że jej zalecenia wynikają z cech ludzkiej anatomii.

  • GOST 21345-2005 opisuje ogólne warunki techniczne dla produkcji dźwigów kulowych i korkowych. Z pewnymi zastrzeżeniami: są zaprojektowane dla rurociągów o ciśnieniu do 250 atmosfer i nie mogą być używane w specjalnych warunkach (w energii jądrowej, podczas transportu cieczy korozyjnych itp.).
  • GOST 9544-2005 zawiera normy szczelności dla zaworów i klasyfikuje je zgodnie z klasą szczelności.
  • GOST 10944-97 zawiera warunki techniczne do produkcji dźwigów regulacyjnych (dławiki, trójprzepustowe itp.).

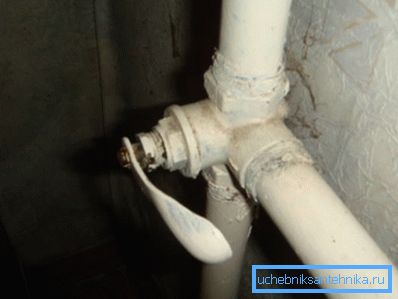

Zawór trójdrożny na wieży grzewczej.

GOST 25809-96

Oznakowanie

Norma wyznacza między innymi standardy oznaczania kranów i mikserów. W ich etykietowaniu należy użyć następującej notacji:

Oznaczenie Odszyfrowywanie
Zobacz Mikser
Cr Crane
Umysł Urządzenie umywalkowe
M Urządzenie do mycia
In Urządzenie do wanny
WU Wspólne dla umywalki i wanny (zwykle z długim krętlikem)
Dsh Prysznic
Bd Do bidetu
Do Do kolumny podgrzewającej wodę
D Oburęczne (oddzielne krany zimnej i ciepłej wody)
Och Pojedyncza dźwignia
L Łokieć
R Prowadzi przechodzą przez zlew lub zlewają się przez różne otwory
C Centralny (eyelinery przechodzą przez zlew lub zlewają się przez pojedynczy otwór)
B Instalacja na pokładzie
H Montaż na ścianie
H Montaż na ścianie
Shl Z prysznicem na elastycznym wężu
PC Z prysznicem na pręcie
Tr Z prysznicem na nieruchomej rurze
Schb Z pędzelkiem do instalacji na pokładzie
Schn Z pędzelkiem do montażu na ścianie
A Z napowietrzaczem gęsi
Ive Z wysuwaną wylewką (sito)
St Gąsienica z prostownicą
str Gąsior z migotaniem
Prysznic na stacjonarnej rurze.

Instrukcje dotyczące czytania etykiety są proste i proste.

Oznaczenie obejmuje:

  1. Typ urządzenia sanitarnego (Cm lub Cr).
  2. Kolejność liter.
  3. Odniesienie do normy.

Tak więc SM-MDTSBA GOST 25908-96 to klasyczny bateria kuchenna: jest przeznaczona do mycia, wyposażona w dwa zawory, rury są wkładane przez jeden centralny otwór, korpus baterii jest przymocowany do samego zlewu, dziobek jest wyposażony w napowietrzacz.

Wygląd produktu z pewnością wydawać się będzie znajomy czytelnikowi.

Wymagania

Nie oferujemy wszystkich opcji produkcji kranów i mikserów o podstawowych wymiarach przewidzianych przez normę: osoby zainteresowane mogą niezależnie zapoznać się z pełnym tekstem.

Wybierz tylko kluczowe punkty.

  • Kształt kadłuba, kciuka, gąsienicy i przełączników nie jest regulowany przez normę i jest określony przez robocze rysunki.
  • Miksery ścienne powinny mieć odległość środkową na tulei, równą 100 lub 150 mm.

Jednakże: w praktyce wszystkie produkty krajowe, które można znaleźć na rynku, są produkowane z odległością środka wynoszącą 150 mm.

  • Łapacz powinien być zaopatrzony w aerator, prostownicę (krótki pionowy odcinek zapobiegający rozpryskiwaniu wody w kierunku krawędzi zlewu) lub rozszerzony.

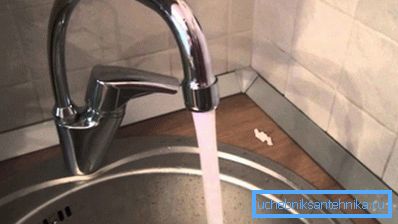

Aerator wytwarza strumień objętościowy przy minimalnym przepływie wody.
  • Centralne baterie mogą być wykonane z odlewanego teownika lub elastycznej wkładki.

Uwaga autora: teraz nie ma prawie żadnych cast trójników na sprzedaż, co jest dobrą wiadomością. Zastąpienie miksera tee - choinka własnymi rękami wiąże się z częściowym demontażem stalowego zaopatrzenia w wodę, jest bardzo męcząca i zajmuje co najmniej godzinę. Dla porównania mieszacz na wężach zmienia się w ciągu 15 minut z dwiema dymnymi przerwami.

  • Gwinty do podłączenia węża prysznicowego do korpusu kranu i konewki muszą mieć rozmiar G1 / 2 (pół cala), dla gus - G3 / 4 (trzy czwarte cala).
  • Baterie znajdujące się na pokładzie powinny być montowane na otworach w zlewie i umywalkach o rozmiarze 34 mm.
  • Opóźnienia (mimośrody do montażu na ścianie kranu) muszą mieć mimośród rzędu 3 mm. Kompensuje odchylenia instalacji rur od standardowej odległości centralnej. Ponadto kształt kosów powinien umożliwiać ich skręcanie: są one wyposażone w wypukłości wewnątrz lub fasety na zewnątrz.

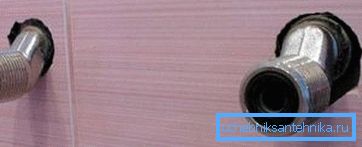

    Krawędzie na korpusie mimośrodów umożliwiają wkręcanie ich za pomocą regulowanego lub otwartego klucza.

  • Mieszalniki należy dostarczyć w komplecie z pełnym zestawem węży i ​​uszczelek.

GOST 21345-2005

Standard ma status międzynarodowy: przyjmuje się go na terytorium 12 państw byłego ZSRR. Konieczność zastąpienia istniejącego wcześniej GOST 21345-78 powstała z przyczyn bardziej organizacyjnych niż technologicznych: zawór kulowy według GOST 21345-78 nie ma żadnych poważnych różnic strukturalnych od jego współczesnych odpowiedników; konstrukcja zaworów korkowych nie uległa zasadniczym zmianom w ciągu ostatniego półwiecza.

Jaki powinien być korek lub zawór kulowy zgodnie z GOST 21345-2005?

  • W żurawiu pełnym efektywna średnica nie może być mniejsza niż 95% średnicy dyszy wlotowej o rozmiarze do DN350 i nie mniejsza niż 92% przy rozmiarze DN400 i więcej. Efektywna średnica zaworu ze zwężonym przejściem jest skoordynowana z konsumentem.

Ważne: nowoczesne zawory kulowe przyciągają między innymi minimalny opór hydrauliczny. Zwężone przejście zmniejsza tę przewagę nad korkiem i zawory śrubowe do minimum.

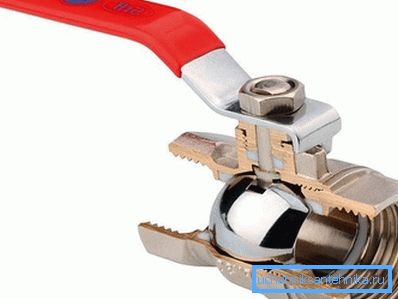

Pełny zawór kulowy prawie nie ma oporu w przepływie czynnika roboczego przez niego przechodzącego.
  • Nominalna wielkość zaworu zgodnie z GOST powinna odpowiadać następującej tabeli:
Warunkowe zaliczenie Rozmiar w calach
10 3/8
15 1/2
20 3/4
25 1
32 1 1/4
40 1 1/2
50 2
65 2 1/2
80 3
100 4
150 6
200 8
250 10
300 12
350 14
400 16
450 18
500 20
  • Przed montażem żurawia wszystkie jego części należy oczyścić z brudu.
  • Tarcie powierzchni korka i korpusów zaworów korkowych powinno być bezolejowe.
  • Zaciskany dławik może wejść do rowka o maksymalnej wysokości 30% jego własnej wysokości (nie mniej niż 2 mm).
  • Podczas montażu korpusu na kołkach, co jest typowe dla dużych średnic, GOST na zaworze kulowym wymaga, aby końce kołków wystają z nakrętek co najmniej jednym zwojem gwintu. Szpilki są pakowane w etui, aż się zatrzyma.
  • Dla skrajnych pozycji klamki powinny być zapewnione ograniczniki.

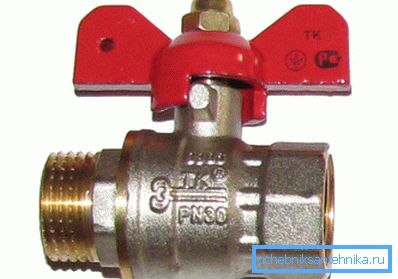

Ograniczniki ograniczają skrajne pozycje klamki.

Przy okazji: korkowe zawory bez uchwytów nie mają i nie mogą mieć jednego z zasady.

  • Dźwig może być częściowo zdemontowany, z usuniętym uchwytem lub skrzynią biegów (dla produktów o dużej średnicy). Usunięte części są pakowane w ten sam pojemnik.

GOST 9544-2005

W jaki sposób zawór kulowy klasyfikowany zgodnie z GOST 9544-2005? Jakie są wymagania dotyczące szczelności bramy?

Zacznijmy od metody testowania. Wykonuje się je w prosty i przejrzysty sposób: element zaworowy jest hermetycznie przymocowany do rurociągu o odpowiedniej średnicy, po czym powstaje w nim ciśnienie robocze. Zawory gazowe są testowane za pomocą sprężonego powietrza; Aby kontrolować wyciek, zawór umieszcza się w wodzie.

Czas utrzymywania z kontrolą szczelności musi być zgodny z poniższą tabelą:

Warunkowe zaliczenie Czas trzymania, sek
Woda Powietrze
DN50 i mniej 120 60
Ponad DU50 180 120

Co ciekawe, sprawdzono korek lub zawór kulowy według GOST 9544-93, zastąpiony przez GOST 9544-2005, w zależności nie tylko od średnicy, ale również od rodzaju uszczelnienia. W przypadku uszczelnień metal-metal i niemetaliczny czas trwania testu był różny.

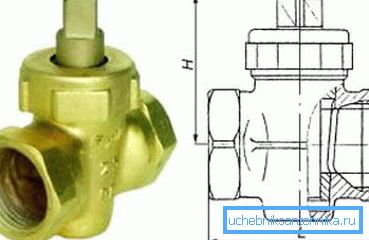

Zgodnie ze starym standardem zawór korkowy był testowany dwa razy dłużej.

W jaki sposób przydzielane są klasy hermetyczne? Podajmy tablicę przydziału klasowego w zależności od objętości wycieku przy różnych średnicach nominalnych elementu zaworowego.

Uwaga: klasa A jest przypisywana w przypadku braku widocznych wycieków.

Średnica nominalna Dopuszczalne przecieki, gdy ciśnienie nominalne zostanie przekroczone o 1,1 razy, cm3 / min
Klasa D1 Klasa D Klasa C Klasa b
15 0,1 0,09 0,027 0,009
20 0,15 0.12 0,36 0,012
25 0,2 0,15 0,045 0,015
32 0.3 0,192 0,058 0,018
40 0.4 0,24 0,072 0,024
50 0,6 0.3 0,09 0,03
65 0,9 0,39 0,117 0,04
80 1.1 0,48 0,144 0,048
100 1.6 0,6 0,18 0,06
125 2.2 0,75 0,225 0,075
150 3.0 0,9 0,27 0,09
200 4.5 1.2 0,36 0.12
250 6.5 1.5 0,45 0,15
300 8.0 1.8 0,57 0,18
350 11,0 2.1 0,63 0,21
400 13,0 2.4 0,75 0,24
500 17,0 3.0 0,9 0.3

Jest to przydatne: dla wszystkich typów nowoczesnych zaworów kulowych typowa klasa szczelności wynosi A. Jednocześnie ich cena jest w przybliżeniu równa, a często niższa niż koszt korka, zaworów śrubowych, zaworów stalowych i żeliwnych. Wpływ takiego zestawu cech na preferencje klientów jest dość przewidywalny: inne rodzaje zaworów i kształtek są szybko wypychane z rynku wodociągów masowych.

W piwnicach nowych domów miejsce zaworów zajęły zawory kulowe.

GOST 10944-97

GOST dla zaworu trójdrogowego, dławika i innych zaworów regulacyjnych do ogrzewania ma również status międzynarodowy; jednak został przyjęty tylko w ośmiu byłych republikach związkowych. Zaznacz główne postanowienia dokumentu.

Norma dotyczy regulacji i blokowania przepływu kranów chłodziwa, które mogą działać w temperaturach do + 150 ° C i przy ciśnieniu co najmniej 10 kG / cm2. Opisuje on wszystkie główne rodzaje osprzętu zastosowanego w ogrzewaniu - śruby, korki, zawory kulowe i dławiki (którego jednostką regulacyjną jest ruchoma igła poruszająca się ruchem posuwisto-zwrotnym).

Oznakowanie produktu jest określane przez:

  1. Typ dźwigu. Tak więc litera B jest oznaczona za pomocą zaworu śrubowego, litery P - korka, W - kulki i D - ssania.
  2. Funkcjonalność Oto lista symboli:
    • КРТ - trójdrożna regulacja dźwigu.
    • KRP - regulacja dźwigu bramowego.
    • KRD - regulacja suwnicy z podwójną regulacją.

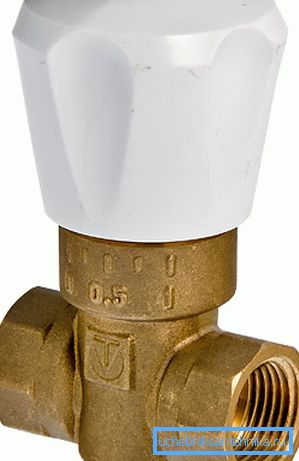

    Na zdjęciu - zawór korkowy KRD. Pozwala ustawić zakres przepuszczalności regulacji podczas suchej instalacji.
      • KRM - zespół regulujący dźwig.
      • KZ - zawór odcinający.

      W pozycji zamkniętej zawory regulacyjne nie powinny przekraczać 20 cm3 / min dla DN15 i 30 cm3 / min dla DN20 przy spadku ciśnienia na zaworze o wartości 10 kgf / cm2.

      Jeśli kran nie jest uniwersalny i nadaje się tylko do instalacji prawej lub lewej strony, jest dodatkowo oznaczony literami P lub L.

      Minimalne ciśnienie próbne, które musi być utrzymywane przez wszystkie elementy zaworu zgodne z normą, wynosi 15 atmosfer.

      Zewnętrzne powierzchnie żurawi są rozjaśnione (oczyszczone z tlenków i kamienia).

      Często korpus z mosiądzu jest chroniony chromem lub niklem.
      1. Kąt pomiędzy osiami gwintów powinien wynosić 90 lub 180 stopni z dokładnością do 1 stopnia.
      2. Czas do awarii (w szczególności bez dokręcania dławika) nie powinien być mniejszy niż 1000 cykli.
      3. Materiał i konstrukcja uchwytu powinny zapobiegać nagrzewaniu powyżej + 40 ° C w całym zakresie temperatur roboczych.
      4. Urządzenie powinno być wyposażone w ograniczniki ruchu rękojeści w skrajnych położeniach. W takim przypadku projekt ograniczników powinien wykluczać zmianę ich pozycji w warunkach życia.
      5. Do produkcji dozwolone jest użycie następujących materiałów:
        • Mosiądz - do korpusu i żaluzji.
        • Fluoroplastic - do uszczelniania połączeń.
        • Uchwyty - z polipropylenu, poliamidu i polistyrenu z rdzeniem stalowym lub częściami osadzonymi.

        Etykieta na obudowie powinna wskazywać logo producenta, średnicę nominalną i maksymalne ciśnienie robocze, a w zaworach śrubowych i dławikach - kierunek przepływu chłodziwa. Obudowa jest oznaczona czcionką wypukłą lub obniżoną.

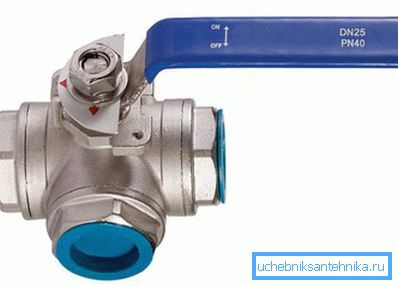

        Na uchwycie dźwigu często stosuje się indeks jego zapasów.

        Wniosek

        Mamy nadzieję, że zapoznanie się z aktualnymi dokumentami regulacyjnymi będzie przydatne dla czytelnika. Film w tym artykule tradycyjnie zawiera dodatkowe materiały na tematy, które omawiamy. Sukcesy!
