Instalacja systemów zaopatrzenia w wodę i ścieków: od

Jakie materiały mogą wykonać instalację kanalizacyjną i sanitarną w mieszkaniu lub domu prywatnym? Jaka powinna być średnica rury? Jakie nachylenie ułożyć kanał? W artykule postaramy się znaleźć odpowiedzi na te i kilka innych pytań.

Wybór materiałów

Na początek zapamiętajmy, jakie możliwości oferuje współczesny rynek.

Do zaopatrzenia w wodę stosuje się:

• Czarna i ocynkowana stal.
• Falista stal nierdzewna.
• Metalowe tworzywo sztuczne.
• Miedź.
• Polietylen.

W celu wyjaśnienia: ze względu na małą wytrzymałość cieplną (nie wyższą niż 60-70 stopni), polietylen stosuje się tylko w zimnej wodzie.

• Usieciowany polietylen. Sieciowania między cząsteczkami polimeru znacznie zmieniają jego właściwości fizyczne: można je zainstalować ogrzewanie i kanalizację ciepłej wody.
• Polipropylen.

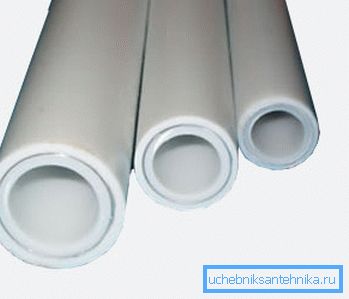

Wybór między nimi jest dość niejednoznaczny; jednak autor odważyłby się polecić falistą rurę ze stali nierdzewnej dla sieci scentralizowanego zaopatrzenia w gorącą wodę i wzmocnionego polipropylenu dla systemu zaopatrzenia w wodę z własnym kotłem lub kolumną.

W niektórych przypadkach (gwałtownie otwarty lub zamknięty zawór, upadek z policzków zaworu, rozerwanie zaworu zaworu śrubowego itp.) Nominalne ciśnienie w systemie gorącej wody, które wynosi 3,5-6,5 kgf / cm2, może być krótkotrwałe zwiększyć 2-3 razy. To właśnie szok hydrauliczny powoduje znaczną część wypadków i zalania mieszkań.

Z wielu powodów prawdopodobieństwo uderzenia hydraulicznego jest znacznie większe w systemach ze scentralizowanym zaopatrzeniem w ciepłą wodę; dlatego powinny być bezpieczne i używać materiałów ze znacznym marginesem bezpieczeństwa.

Odniesienie: dla falistej stali nierdzewnej Kofulso deklaruje odporność na ciśnienie hydrauliczne do 60 atmosfer.

W przypadku, gdy do domu lub mieszkania dostarczana jest tylko zimna woda, prawdopodobieństwo uderzenia hydraulicznego jest znikome. Jeśli tak, można zaoszczędzić na kanalizacji: cena polipropylenu jest co najmniej trzy razy niższa niż koszt stali nierdzewnej tego samego pogonazh.

Jakie są złe inne materiały:

• Stal bez powłoki antykorozyjnej rdzewieje i gromadzi się od wewnątrz z osadami wapiennymi.
• Cynkowanie polega na bardzo pracochłonnym montażu gwintów z regulacją wielkości rur.

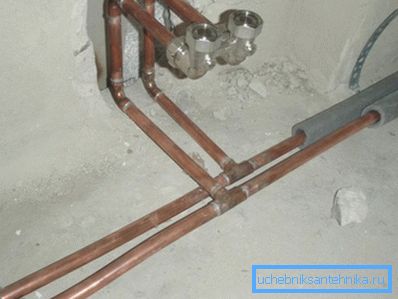

• Miedź jest znacznie droższa od innych rozwiązań przy braku jakichkolwiek większych zalet w porównaniu z tą samą stalą nierdzewną.

• Usieciowany polietylen nie jest bardzo estetyczny z otwartym układaniem i wymaga zakupu bardzo kosztownego (od 10 000 rubli) ekspandera.
• Metal-plastik znacznie gorszy od wytrzymałości stali nierdzewnej, a polipropylen - cena.

Jakich zaworów lepiej kupić? Tutaj odpowiedź jest całkiem jasna: nasz wybór to zawory kulowe.

Kupując je, należy zwrócić uwagę na kilka rzeczy:

1. Obracanie dźwigni nie wymaga dużego wysiłku.
2. Trzonek musi być wyposażony w nakrętkę, która umożliwia dokręcenie uszczelki.

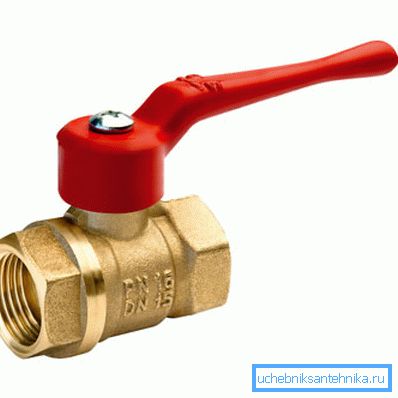

3. Lepiej jest preferować krany bez chromu, z żółtą obudową. Zapewnia to, że materiałem korpusu jest mosiądz, a nie silumin, który różni się od niego bardzo niską wytrzymałością mechaniczną.

Co używać jako materiał do ścieków?

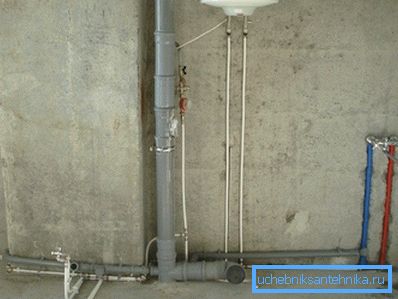

Do okablowania domu lub mieszkania - szare rury PVC w kształcie dzwonka z gumowymi pierścieniami uszczelniającymi. Są dość mocne i trwałe przy całkiem rozsądnych kosztach.

Ale przy wymianie pionu w budynku mieszkalnym, lepiej jest preferować żeliwne lub tak zwane ciche rury z tworzyw sztucznych, w tym warstwę z materiału o zwiększonej gęstości. Nie pozwolą, by odgłos odprowadzonej wody zakłócał ci spokój w nocy.

Obliczanie zaopatrzenia w wodę

Co dokładnie wymaga obliczeń?

1. Planowany przepływ przez rurę.
2. Jego średnica, którą wybiera przepływ.

1. Spadek ciśnienia w nim. Jeśli na końcu urządzenia sanitarnego ciśnienie będzie mniejsze niż pięć metrów, warto pomyśleć o zwiększeniu sekcji zaopatrzenia w wodę.

Zużycie

Standardy wydatków na domowe urządzenia sanitarne zawarte są w SNiP 2.04.01-85. Podajemy część odpowiedniej tabeli.

Captain Evidence sugeruje: niektóre urządzenia mogą być używane jednocześnie (na przykład umywalka i zlew). W obliczeniach wykorzystano szczytowe zużycie całkowite.

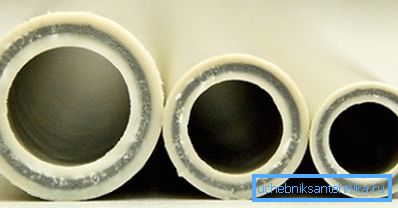

Średnica

Aby to obliczyć, potrzebujemy dwóch formuł - obszaru koła i przepływu wody przez znaną sekcję o znanym natężeniu przepływu.

Obszar koła jest obliczany jako S =? R ^ 2, gdzie jest liczba? przyjmuje się, że wynosi 3,1415, a promień r jest równy połowie wewnętrznej średnicy rury.

Zużycie wody można obliczyć za pomocą wzoru Q = VS. W tym przypadku Q jest pożądaną wartością, V jest prędkością przepływu wody, a S jest powierzchnią przekroju poprzecznego.

Uwaga: dla wygody obliczeń wszystkie wartości obliczeń przelicza się na jednostki SI - metry, metry kwadratowe i metry sześcienne na sekundę.

1,5 m / s są przyjmowane jako szacunkowa prędkość przepływu, maksymalna dopuszczalna dla domowego zaopatrzenia w wodę pitną. Przekroczenie tego limitu będzie oznaczać pojawienie się hałasu hydraulicznego.

Pozwólcie nam, jako przykładowi waszych rąk, obliczyć wielkość systemu zaopatrzenia w wodę, który doprowadzi wodę do jednocześnie wykorzystywanej wanny, toalety z cysterną i zlewem.

1. Całkowite zużycie według powyższej tabeli będzie wynosić 0,250 + 0,100 + 0,120 = 0,470 l / s. Przeliczymy ją w SI: 0,47 l / s = 0,00047 m3 / s.
2. Przy maksymalnym dopuszczalnym natężeniu przepływu 1,5 m / s, pole przekroju oblicza się, stosując drugi wzór jako 0,00047 / 1,5 = 0,000313 m2.
3. Korzystając z pierwszego wzoru, obliczamy promień wewnętrznej sekcji rury. Jest równa 0.0099 metrów lub 9,9 mm.
4. Średnica, odpowiednio, będzie równa 9,9 * 2 = 19,8 mm.

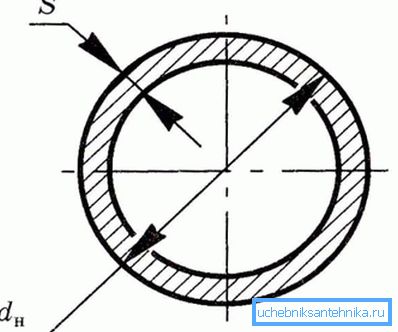

Nie zapomnij: rury plastikowe i metalowe-plastikowe są oznaczone zewnętrzną średnicą, która z reguły jest o jeden stopień większa niż średnica wewnętrzna. W przypadku polipropylenu wymagany rozmiar w naszym przypadku wynosi 25 mm.

Spadek ciśnienia

W takim przypadku instrukcja obliczania zaopatrzenia w wodę pitną jest ograniczona do użycia wzoru H = 1,3iL, w którym:

• H jest pożądanym spadkiem w metrach słupa wody.
• L to długość rury.
• i jest jego nachyleniem hydraulicznym.

Co to jest pochylenie hydrauliczne i skąd czerpać jego wartość?

Jest to nazwa oporu, który rurociąg ma do przepływu przez niego. Zależy od materiału rury, jej średnicy i natężenia przepływu.

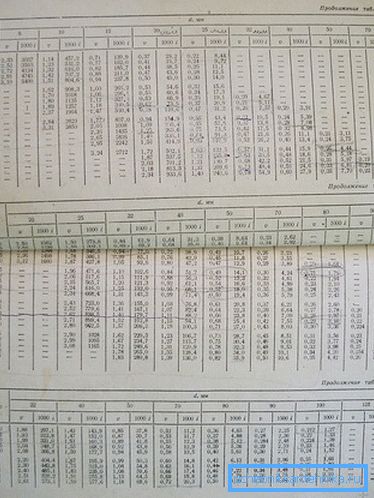

Wartości dla wszystkich materiałów bieżących i rozmiarów można znaleźć w tzw. Tabelach Shevelev. Wskazują wartość 1000i - nachylenie hydrauliczne dla 1000 metrów rury. Aby uzyskać wartość i podstawioną w naszym wzorze, 1000i powinno być dość przewidywalnie podzielone przez 1000.

Obliczmy spadek ciśnienia w naszym źródle wody o średnicy wewnętrznej 20 mm, określając kilka dodatkowych danych wejściowych:

• Materiał rury - polipropylen.
• Jego długość wynosi 12 metrów.

Dla wartości 1000i będziemy musieli odnieść się do katalogów. Prezentujemy odpowiedni w naszym przypadku fragment odpowiedniej tabeli:

Przy natężeniu przepływu 1,49 m / s, najbliższym maksymalnej dopuszczalnej wartości, 1000i będzie równe 221,8, i, odpowiednio, 221,8 / 1000 = 0,2218.

Wartość tę zastępujemy wraz z długością rury wzorem: 0,2218 * 12 * 1,3 = 3,46 metra. Minimalne dopuszczalne ciśnienie 5 metrów na końcowym urządzeniu hydraulicznym będzie wynosić tylko 8,46 m (co odpowiada ciśnieniu 0,846 kgf / cm2). Ponieważ rzeczywiste ciśnienie w linii doprowadzającej wodę jest zwykle nie mniejsze niż 2,5 - 3,5 kgf / cm2, średnica rury jest wystarczająca.

Układanie ścieków

Wybór średnicy systemu kanalizacyjnego podlega najprostszej zasadzie: wyloty do oddzielnych umywalek, zlewozmywaków i natrysków układane są rurą 50 mm; sekcje łączące dreny z dwóch i więcej urządzeń oraz gałęzie do misek ustępowych wykonano w rozmiarze 110 mm.

Nachylenie wynosi 3,5 cm na metr dla 50 mm i 2 cm dla 110 mm. Przeciwstawne zbocza są niedopuszczalne: każda z nich stanie się miejscem stałego gromadzenia się tłuszczu i zawiesin, aw dłuższym okresie - punktem występowania blokad.

Maksymalna odległość między punktami mocowania rury odpływowej jest 10 razy większa od jej średnicy.

Najwygodniej jest przeciąć rurę za pomocą szlifierki z dowolną tarczą tnącą. Lepiej wykonywać pracę na wolnym powietrzu lub chronić narząd oddechowy bandażem z gazy: zdecydowanie nie warto oddychać plastikowym pyłem.

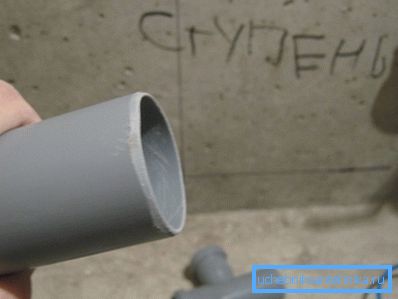

Od zewnętrznej strony rury wycinanej w miejscu ostrym nożem fazka jest usuwana.

Zmniejszenie zapotrzebowania na dokowanie pomoże zwykłemu mydłu.

Mogą one pocierać zarówno uszczelkę gumową, jak i końcówkę rury fazowaną.

• Ratruby zawsze zorientowane na kierunek przepływu ścieków.
• Obraca się lepiej, aby wykonać nie jeden kąt 90 stopni i dwa 45 stopni. W takim przypadku będzie znacznie mniej problemów z czyszczeniem w przypadku zatkania.
• Z tego samego powodu, na długich odcinkach i zakrętach, warto wprowadzić poprawki lub trójniki z wtyczkami.

Montaż wody

Stal nierdzewna

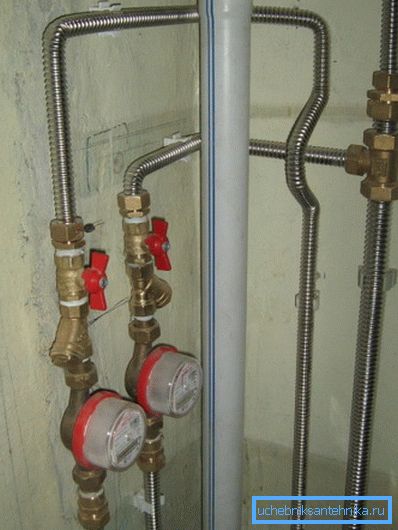

W takim przypadku instalacja rur wodnych odbywa się za pomocą najprostszych złączek zaciskowych z pierścieniami silikonowymi - uszczelek. Narzędzie - dwa klucze otwarte lub nastawne. Minimalny promień obrotu rury jest równy jej średnicy, dzięki czemu liczba łączników będzie minimalna.

Do mocowania rury do ścian za pomocą plastikowych lub metalowych zacisków; odległość między punktami mocowania nie powinna przekraczać metra.

Polipropylen

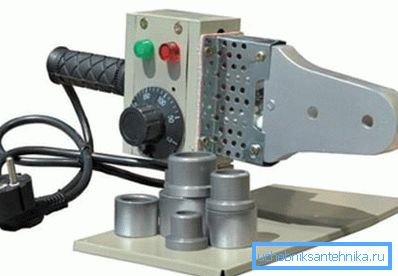

Montaż rur wodociągowych wykonanych z polipropylenu odbywa się za pomocą niskotemperaturowej lutownicy z zestawem dysz o różnych średnicach.

Do łączenia rur używanych kształtek odlewanych z tego samego polipropylenu.

Proces lutowania wygląda następująco:

1. Lutownica jest dostarczana z dyszą o odpowiedniej wielkości dla rury i ogrzewa do 240 - 260 C.
2. Rura i gniazdo łącznika są połączone z dyszą na kilka sekund, po czym rura zostaje włożona do złączki i jest utrzymywana przez pewien czas.

Czas nagrzewania, mocowania i chłodzenia rur w celu uzyskania mocnego połączenia zależy od ich wielkości:

Jak zawsze, istnieje wiele subtelności:

• W przypadku rur wzmocnionych aluminium, folia musi zostać usunięta z pola spawania. Prace te wykonuje się za pomocą wytrząsarki (z zewnętrznym wzmocnieniem) lub płaskiego obcinarki (w miejscu warstwy wzmacniającej w środku ściany).
• Rura i łączenie są ściśle połączone ruchem do przodu, bez obrotu. W przeciwnym razie stopiona fala plastyczna osłabi połączenie.

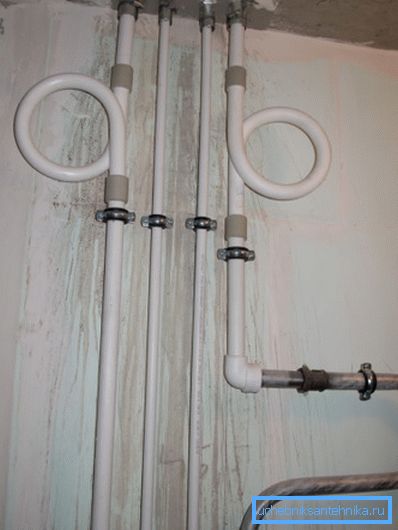

• Długie proste odcinki polipropylenu na gorącej wodzie są dostarczane ze złączami kompensacyjnymi - kolankami w kształcie litery U lub kolanami.

• Zaciski nie powinny zapobiegać wydłużaniu się rury podczas ogrzewania.

Wniosek

Mamy nadzieję, że udało nam się pomóc czytelnikowi w doborze materiałów i realizacji własnych projektów. W filmie wideo w tym artykule możesz, jak zwykle, znaleźć więcej informacji. Sukcesy!
