Instalujemy zatapialne przepompownie do studni

19-08-2018
Zaopatrzenie w wodę

Pod względem konstrukcji stacja pomp z pompą zatapialną dla studni nie różni się od podobnej instalacji do studni, ale tutaj jest jedna ważna zaleta - średnica jednostki nie ma znaczenia! Chociaż źródła wody nie różnią się zbytnio od siebie (chyba że po sekcji, a czasem - głębi), należy zwrócić szczególną uwagę na ten układ - są pewne niuanse.

Poniżej omówimy to bardziej szczegółowo, a także obejrzymy film tematyczny w tym artykule jako uzupełnienie.

W przypadku odwiertów średnica pompy głębinowej nie ma znaczenia

Układ i instalacja

Rodzaje pomp

Uwaga Zgodnie z zasadą urządzenia wewnętrznego, wszystkie pompy zanurzeniowe można podzielić na odśrodkowe i wibracyjne. A jeśli mówimy o typach, tutaj możemy powiedzieć o dobrze, dobrze, drenażach i skupieniach kału, ale w rzeczywistości wszystko można wykorzystać do poboru wody ze studni.

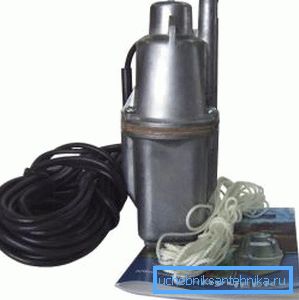

  • Najprostszą opcją zaopatrzenia w wodę ze studni w domu jest pompa wibracyjna - jej moc wystarcza dla 3-4 osobowej rodziny, a nawet do podlewania ogrodu kuchennego, a poza tym ma niewielką cenę i doskonałe zasoby operacyjne. Jednak taka jednostka nie ma automatycznego przełącznika czasowego do uruchamiania i zatrzymywania, dlatego potrzebny jest zbiornik na strychu, który jest napełniany, a następnie konsumowany aż do następnego napełnienia.

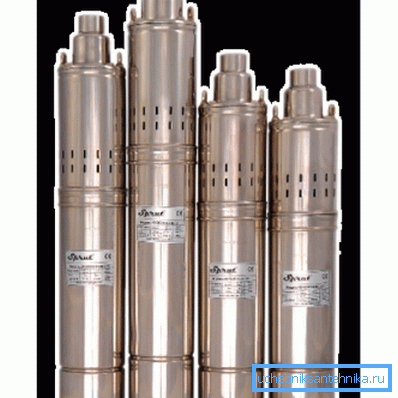

Zatapialne pompy śrubowe
  • W przypadku wiercenia otworu na piasku może się zdarzyć, że strefa filtrowania słabnie (filtr siatkowy po prostu zużywa się) lub w ogóle nie istnieje, w wodzie występuje wiele elementów ściernych, czyli piasek. W takich sytuacjach kruszywa ślimakowe są idealne, dla których ziarno piasku nie jest przeszkodą.

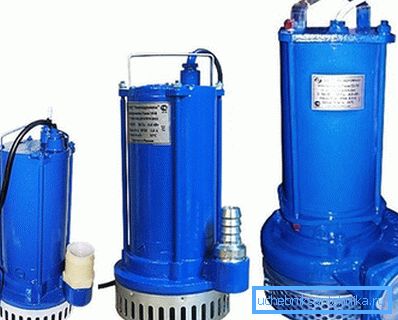

Drenaż zatapialnych pomp
  • Jednostki odwadniające mogą służyć również jako zatapialne stacje pomp do studni, a ich głównym celem jest pompowanie brudnej wody z różnych zbiorników, tak aby można było zrobić nie tylko pobór wody, ale także czyszczenie. Takie urządzenia można podzielić na trzy kategorie - z 1) wielokanałowym, 2) jednokanałowym i 3) otwartym wirnikiem:
    1. Koło wielokanałowe jest używane do zwykłej, czystej lub brudnej wody z drobnymi odpadkami;
    2. Jednokanałowe można już stosować w obecności większych zanieczyszczeń, a nawet kału;
    3. Typ otwartego koła może przetwarzać duże zanieczyszczenia, a nawet opadnięte liście, ponieważ w pompie znajduje się przerywacz.
    • Pompy do fekaliów również należą do drenażu, ale zwykle są wyposażone w koło otwarte i młynek. Ale te jednostki bez żadnych problemów, możesz pompować wodę ze swojej studni.

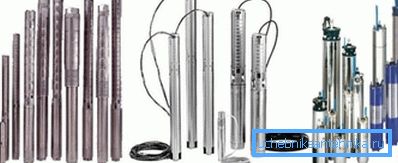

    Odśrodkowe pompy zatapialne
    • Najczęściej odwiertowe pompy odwiertowe o małej średnicy są używane do odwiertów, być może dlatego, że są do nich bardziej przyzwyczajeni, ale ich wydajność jest również na wysokości, a moc zawsze może być wystarczająco dobrana. Wyraźną zaletą jest tutaj ich mała średnica - pompa nie będzie musiała być wyciągnięta podczas czyszczenia studni - nie będzie się wtrącać.
    Hydrofor
    • Hydrofor należy do przepompowni powierzchniowych i jest przeznaczony do dostarczania wody na potrzeby domowe rodziny 4-5 osób. Jeśli masz hydrant wodny, to moc takiego urządzenia może być niewystarczająca, co więcej, instrukcja pozwala na użycie go tylko do 9 m zanurzenia węża poboru wody poniżej poziomu stacji. Oznacza to, że do lustra wody w studni nie powinno być więcej niż 8 m na dynamicznym poziomie.
    Nazwa łazienki Przepływ wody
    Baterie umywalkowe 0,4 mln3/ godzinę
    Bidet 0,4 mln3/ godzinę
    Miska ustępowa 0,4 mln3/ godzinę
    Zlew krany 0,7 m3/ godzinę
    Zmywarka 0,7 m3/ godzinę
    Pralka 0,7 m3/ godzinę
    Kabina prysznicowa 0,7 m3/ godzinę
    Hydrant do podlewania ogrodu (ogród) 0,7 m3/ godzinę
    Kąpiel 1,1 m3/ godzinę

    Tabela średniego zużycia wody

    Uwaga Dobór pompy należy przeprowadzić zgodnie ze zużyciem wody. Musisz więc wziąć pod uwagę jego stosunek do zużycia energii na godzinę i musisz wziąć pod uwagę wszystkie łazienki w tym samym czasie.

    Prace montażowe

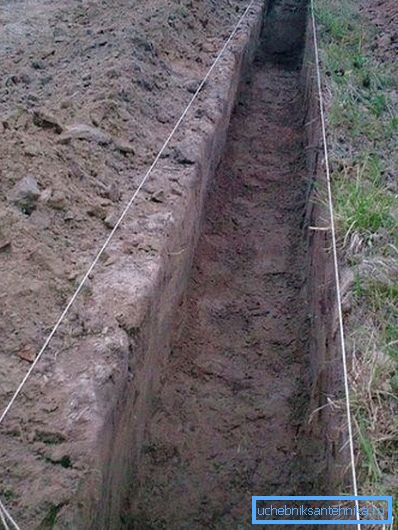

    Wodny wykop

    Zasadą jest, że instalacja zaczyna się od wykopania wykopu od studni do domu, jak na powyższym zdjęciu, a jej głębokość powinna być większa niż temperatura zamarzania w tym rejonie, co najmniej 10-15 cm, ale jeszcze lepiej. Powinieneś również wykonać wlot w fundament budynku lub wykopać pod nim (to rzadkość) do napędzania głównego przewodu wody i kabla elektrycznego.

    Najlepiej wykopać wykop w domu ze studni, ale należy zauważyć, że naruszenie tej zasady nie będzie krytycznym błędem dla instalacji pompy zatapialnej (ale nie hydroforu).

    W ścianie studni, czyli w betonowym kole, trzeba zrobić dziurę, przez którą swobodnie przejdzie wąż o średnicy 32 mm i kabel elektryczny. Ale tutaj należy pamiętać, że nie sam wąż przejdzie przez pierścień, ale narożna złączka łącząca, która ma 50 mm. Więc musisz zrobić dziurę o średnicy 70 mm lub 100 mm.

    Na głębokości poniżej punktu zamarzania gleby bardzo często można natknąć się na wody gruntowe, które przenikają przez otwory wykonane w fundamencie i ścianie studni. Dlatego po ułożeniu rury i kabla elektrycznego otwory muszą być szczelnie zamknięte zaprawą cementowo-piaskową lub klejem do płytek dowolnej marki.

    Zalecenie. Grunt, którym wypełnisz wykop, nie od razu osadzi się w pierwotnym położeniu, poza tym mogą występować ostre kamienie, które mogą uszkodzić ściany węża. Dlatego na dnie wykopu wylewa się poduszkę z piasku, kładzie się na nią rurę i kabel, a następnie z góry wylewa się kolejne 10-15 cm piasku. Aby szybko osadzić piasek, należy go obficie wlewać wodą.

    Zaopatrzenie w wodę w wiejskim domu

    Bardzo ważne jest, aby zwracać uwagę na głębokość zanurzenia pompy, biorąc pod uwagę dynamiczny (nie statystyczny!) Poziom słupa wody. Sugeruje to, że górna część jednostki powinna być obniżona do głębokości jednego metra, a jej dolna część nie powinna sięgać dna, co najmniej pół metra.

    W przeciwnym razie (jeśli warunki te nie są możliwe), takiego sprzętu nie można zainstalować, ale tutaj można uzyskać za pomocą pompy wibracyjnej, takiej jak Kid lub hydrofor - wydajność nie jest taka sama, ale nadal będzie pobierana woda.

    Rodzaje zwrotów akcji

    Zasadniczo zatapialna przepompownia do studni ma krótki kabel elektryczny, który nigdy nie wystarcza do dotarcia do źródła zasilania, czyli do doprowadzenia go do domu. Dlatego na pewno będziesz musiał go zbudować, a jeśli na odwiercie, gdzie można zbudować połączenie, znajdzie się blok zacisków, to nie będziesz miał takiej możliwości.

    Wybrać brakujący kabel z podwójną izolacją ponad przekrojem, który pokrywa się z elementem pompującym, i wykonać jeden z rodzajów skrętów wskazanych na powyższym rysunku.

    Skurcz rękaw

    Każdy skręt osobno, a następnie cały kabel, na ogół, jest zamykany za pomocą skurczliwych połączeń poliolefinowych (POF). Taki skurcz cieplny po podgrzaniu do 120? kurczy się w rozmiarze 2-4 razy, a po schłodzeniu tworzy doskonałą izolację, która nie obawia się wody i ma wysoką wytrzymałość mechaniczną. Aby ogrzać sprzęgło, możesz użyć dowolnej latarki, a nawet użyć latarki (gazety zwiniętej w rurkę).

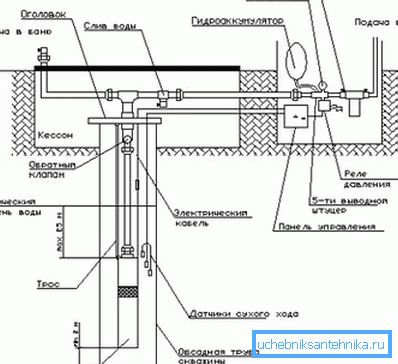

    Schemat połączeń pompy zanurzeniowej

    Teraz dochodzimy do najbardziej podstawowego - zespołu schematu elektrycznego, który widać na powyższym obrazku, oraz w zestawie dokumentów urządzenia, który zwykle jest również dostarczany. Ale oprócz kolejności montażu, wciąż trzeba zwrócić uwagę na pewne niuanse, aby wydłużyć żywotność całej stacji.

    Zacznijmy od zanurzenia i zamocowania pompy - znany jest poziom pochówku, a wąż powinien poruszać się bez większego napięcia, ale też nie zwisać. Ten stan jest regulowany przez stalową linkę, która jest zamocowana na jednym końcu na korpusie za pomocą śruby oczkowej, a na drugim końcu ku górze, do skrzynki lub do zewnętrznego pierścienia rury produkcyjnej i obudowy.

    Zwróćmy teraz uwagę na automatyzację - podczas montażu stacji natrafimy na takie urządzenia, jak presostat i czujnik suchobiegu, które można sprzedawać oddzielnie, ale można je połączyć w jedno urządzenie. Nie ma tu żadnej szczególnej różnicy, ale większość mistrzów preferuje oddzielną wersję, jako bardziej niezawodną, ​​a przy cenie okazuje się bardziej opłacalna.

    Uwaga Rezerwowy zbiornik na wodę wytwarza określone ciśnienie w układzie, a im większy jest ten zbiornik, tym rzadziej silnik zostanie uruchomiony i zatrzymany, co wydłuży jego żywotność. W przypadku domu mieszkalnego wystarczy zbiornik o pojemności 80-100 l.

    Regulacja presostatu

    Ustawienia fabryczne przełącznika ciśnienia są zwykle regulowane tak, aby rozruch silnika pompującego odbywał się przy 2 atmosferach, a zatrzymanie przy 3 atmosferach. Jest to normalna przerwa i przy dużym zbiorniku z wodą tryby startu i stopu będą umiarkowane, ale możesz zmniejszyć ich liczbę.

    Aby to zrobić (jeśli nie musisz utrzymywać wysokiego ciśnienia w systemie), tryb rozruchu silnika można ustawić na 1,5 atmosfery, a zatrzymanie na 5 atmosfer, wszystko to odbywa się za pomocą śruby regulacyjnej (występuje kompresja lub osłabienie sprężyny).

    Wniosek

    Podsumowując, można powiedzieć, że zatapialna automatyczna przepompownia do studni jest montowana nie tylko przez specjalistów, ale niezależnie, ale z wszystkimi wymaganiami. Część naziemna stacji (automatyka) najczęściej znajduje się w domu lub na zapleczu, gdzie czasami odbywa się keson (mała piwnica).
