Jak dostać wodę do domu ze studni - cały kompleks prac

22-09-2018
Zaopatrzenie w wodę

Autonomiczne zaopatrzenie w wodę jest konieczną, ale bardzo ważną rzeczą. Będziesz musiał nie tylko opracować źródło, ale także zapewnić nieprzerwane zaopatrzenie w wodę z niezbędnymi parametrami ciśnienia, składu chemicznego i objętości. Powiemy Ci, jak zabrać wodę ze studni do domu własnymi rękami, a także jak podłączyć i dopasować niezbędny sprzęt.

Po wykonaniu odwiertu musisz zdecydować, jak doprowadzić wodę ze studni do domu.

Autonomiczny system zaopatrzenia w wodę

Na czym on polega

Zanim zaczniesz pracę w domu, powinieneś dowiedzieć się, co jest potrzebne.

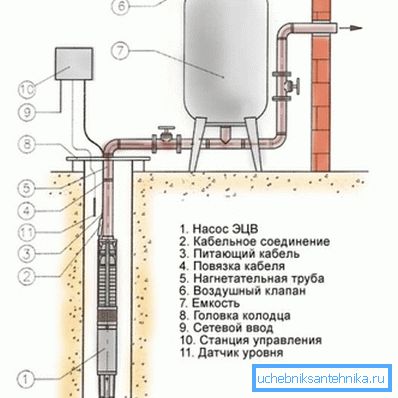

Autonomiczny system zaopatrzenia w wodę to zestaw narzędzi, które umożliwiają podnoszenie wody ze studni, jej transportowanie, gromadzenie, tworzenie niezbędnych parametrów ciśnienia, a także zarządzanie i koordynowanie pracy wszystkich elementów systemu.

Nowoczesne możliwości techniczne i materiałowe umożliwiają stworzenie całkowicie autonomicznego i zautomatyzowanego systemu zaopatrzenia w wodę, dlatego rozważymy właśnie taką opcję.

Tak więc skład rurociągu wiertniczego obejmuje:

  1. Pompa głębinowa. Większość studni ma głębokość większą niż 8 metrów, dlatego konieczne jest użycie jednostki podwodnej;
  2. Złączka z dwustronnym gwintem zewnętrznym, zaworem zwrotnym i złączką do podłączenia wylotu pompy z rurą podnoszącą;
  3. Fajka wodna. Ważne jest, aby wybrać produkt, który może wytrzymać ciśnienie w zależności od głębokości odwiertu, lepiej jest użyć modeli metal-plastik lub polimerowych, zalecamy rury wykonane z polietylenu o niskim ciśnieniu (HDPE);
  4. Kabel zasilający silnik pompy i uszczelniony przewód (odporny na wilgoć blok zacisków);
  5. Pasuje do przejścia od pionowej rury do poziomej rury. Może to być kolano lub trójnik, w zależności od charakterystyki instalacji rurowej;
  6. Wellhead. Ten produkt jest zamkniętą pokrywą na zaciskach śrubowych z końcówką do rur i kabli, a także elementami mocującymi do linki zabezpieczającej;
  7. Rura pozioma do transportu wody od źródła do domu. Tutaj również lepiej jest użyć rury PND o tej samej średnicy;
  8. Zestaw złączek do podłączenia odbiornika: złączki obrotowe, filtr narożny, złączka. W zależności od konfiguracji rur zestaw ten może się różnić;
  9. Zbiornik (odbiornik) do hydroakumulatora 200 litrów. Lepiej jest używać plastikowych produktów z membraną, wyposażonych w manometr i presostat;
  10. Rozrusznik magnetyczny, którego zaciski zamykają / otwierają obwód zasilania pompy. Rozrusznik jest sterowany przez prąd roboczy z presostatu odbiornika. Zainstalowany do uruchamiania pomp dużej mocy z dużymi prądami rozruchowymi;
  11. Stacja sterowania pompą, która umożliwia ręczne uruchamianie i restartowanie urządzenia;
  12. Czujnik poziomu wody w studni i przekaźnik awaryjnego wyłączania pompy, gdy poziom wody spadnie poniżej dopuszczalnego poziomu.

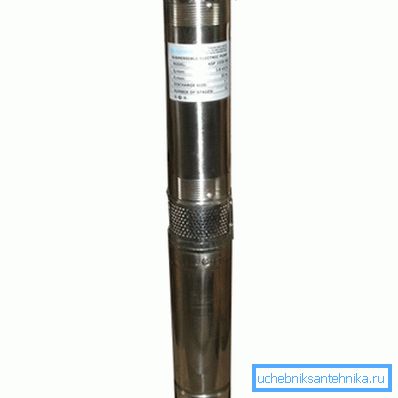

Jakościowa pompa zatapialna jest w stanie utrzymać ciśnienie 65 metrów przy mocy zaledwie 250 watów.

Zwróć uwagę! Zatapialne elementy automatyki pompy i sterowania powinny być najwyższej jakości, dlatego nie zalecamy oszczędzania i kupowania produktów wątpliwych producentów.

Zanurzenie i podłączenie pompy

Zdjęcie pokazuje proces zanurzenia pompy w studni.

Przejdźmy do rzeczy.

Najpierw musisz złożyć system podnoszenia wody na powierzchnię:

  1. Bierzemy pompę, aw jej otworze wylotowym przekręcamy złączkę gwintem zewnętrznym. Następnie zawijamy zawór zwrotny na złączce i wkręcamy w nią złączkę, aby połączyć się z rurą PND (zazwyczaj używane jest złącze 32 / inch);
Podłączamy pompę za pomocą rury podnoszącej.
  1. Podłączyć złączkę za pomocą rury wodnej, wstępnie przyciętej na wymiar. Kabel zasilający silnika jest układany wzdłuż rury i przymocowany do niego taśmą lub zaciskami co 2 do 3 metrów;

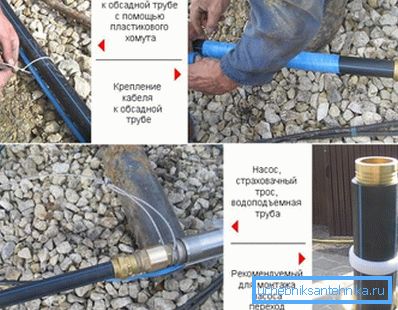

Przymocuj kabel do rury.
  1. W otworach montażowych korpusu pompy przechodź przez linkę zabezpieczającą (zwykle w zestawie) i zamocuj ją dwoma zaciskami na śrubach;

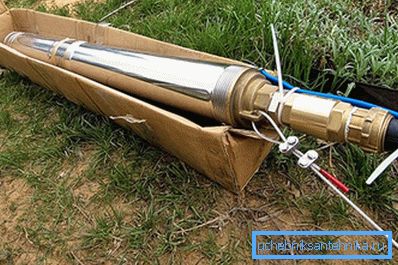

Kabel jest zamocowany za pomocą dwóch zacisków śrubowych.
  1. Bierzemy pompę i delikatnie obniżamy ją do studni przy rurze, starając się nie dotykać ścianek obudowy. Odległość do dna wynosi co najmniej 1 - 2 metry. Dynamiczny poziom wody w studni musi znajdować się co najmniej 5 metrów nad pompą;
Niezwykle delikatnie zanurz pompę.
  1. Górny koniec rury jest wkręcany w otwór głowicy odwiertu i zaciskany, docieramy również kablem. Kabel bezpieczeństwa jest przymocowany do specjalnego pierścienia na spodniej stronie górnej osłony;
Zamontuj dobrze końcówkę węzła.
  1. Podłączamy kabel do sieci 220 V i uruchamiamy test pompy. Jeśli woda nie od razu się wydostaje - wyciągnij ją ustami z rury, zawór zwrotny może nie działać, ponieważ powietrze w układzie;
Podłączamy kabel pompy do sieci.
  1. Jeśli woda idzie - oznacza to, że pierwszy etap jest zakończony.

  Zwróć uwagę! Jeśli pompa jest już wyposażona w zawór zwrotny, lepiej jest powielać go za pomocą mosiądzu, ponieważ jest on o wiele bardziej niezawodny: cena dobrej pompy jest zbyt wysoka, aby zaryzykować.

Rurociąg podziemny

Zewnętrzna instalacja rurowa z systemem ogrzewania rur.

Teraz właściwie, jak dostać wodę ze studni do domu. Do tych celów lepiej jest użyć rury wykonanej z polietylenu, ponieważ jest sprzedawany w zwojach, i masz możliwość wyboru segmentu o pożądanej długości, aby uniknąć niepotrzebnych połączeń.

Przydatne również jest połączenie obrotowe do rur PND i zestaw dodatkowych łączników. Używaj tylko produktów wysokiej jakości, zalecamy powstrzymać wybór włoskich producentów.

Tak więc, instrukcja układania rur od studni do domu:

  1. Na głębokości zamarzania gleby (dla każdego regionu ma swój własny, środkowy pas Rosji wynosi około 5 metrów) wykopujemy rów od studni do domu. Lepiej jest ułożyć komunikację w najkrótszej linii prostej, ponieważ wtedy nie będziesz potrzebował obrotowych stacji dokujących, a zużycie materiałów będzie niższe;
Robimy roboty ziemne;
  1. Na dnie wykopu wlewamy warstwę piasku o wysokości 10-20 cm, z lekkim odchyleniem w kierunku dołka (1% wystarczy). Położyliśmy fajkę na tej pościeli;

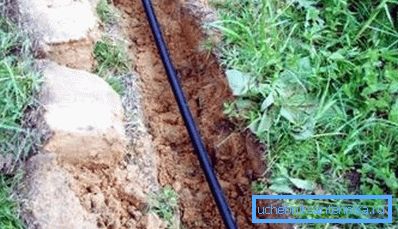

Układamy fajkę na piasku.
  1. Nakręcamy jeden koniec węża do kesonu i łączymy go za pomocą kolana i łączników za pomocą rury podnoszącej;

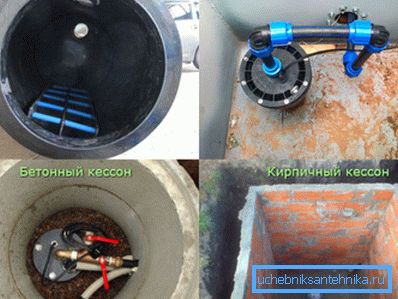

Dostajemy rurę w kesonie i łączymy ją z odciągiem.
  1. Drugą końcówkę rozpoczynamy w specjalnym otworze w fundamencie domu lub podstawy, zaopatrujemy punkt wejściowy w plastikowy rękaw i starannie uszczelniamy go silikonem lub innym szczeliwem;

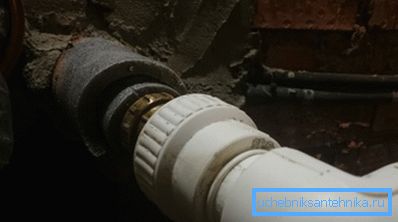

Wkładamy przez ścianę fundamentu lub piwnicy.
  1. Rura jest pokryta warstwą piasku, dzięki czemu jest pokryta do wysokości 15 cm, a następnie wykop jest pokryta ziemią. Kamienie w ziemi nie powinny spaść, zasypka nie może.
Posyp rurę i zakop w wykopie.
  1. W dolnej części rury lepiej jest przewidzieć zawór spustowy do odprowadzania wody ze studni w przypadku konserwacji terenu na zimę.

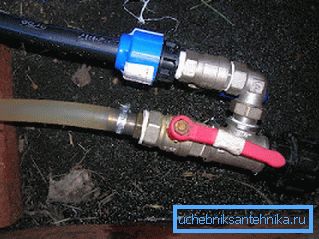

W najniższym punkcie poziomej rury lub w pionowym obszarze we wnętrzu odwiertu można umieścić kran w celu odprowadzenia wody.

  Zwróć uwagę! Jeżeli rurociąg zostanie pogłębiony poniżej poziomu zamarzania gruntu, należy go zaizolować specjalną piankową obudową ze styropianu, do której lepiej jest włożyć kabel grzejny połączony z przełącznikiem temperatury. Dołącz także wykres wejścia, znajdujący się na powierzchni lub blisko niego.

Połączenie odbiornika

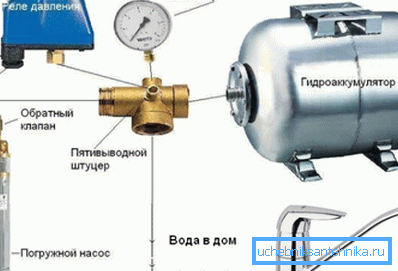

Schemat podłączenia hydroakumulatora.

Jak już powiedzieliśmy, system zaopatrzenia w wodę powinien nie tylko dostarczać wodę do konsumenta, ale także zapewniać ciśnienie i wydajność dopuszczalne dla normalnej pracy urządzeń sanitarnych. Pompa głębinowa jest w stanie wytworzyć wystarczająco wysokie ciśnienie, jednak będzie niestabilna, a przy nagłym zablokowaniu zaworu może dojść do wstrząsu hydraulicznego.

Ponadto, jeśli pompa jest podłączona bezpośrednio do źródła wody, to za każdym razem, gdy kran zostanie odblokowany w dowolnym urządzeniu sanitarnym (umywalka, zlew, łazienka, toaleta itd.), Silnik pompy włączy się. Wpłynie to negatywnie na żywotność silnika, mechanikę pompy, a także punkty wyłączania na przekaźniku lub rozruszniku.

Dlatego potrzebny jest hydroakumulator, który gromadzi wodę pod ciśnieniem i dostarcza ją konsumentowi. Kiedy ciśnienie w zbiorniku urządzenia spadnie poniżej pewnego poziomu, włącza się presostat, który zamknie obwód zasilania silnika pompy i przepompuje wymaganą objętość wody. Jeśli pojemność zbiornika wynosi 100 litrów lub więcej, wówczas dla przeciętnej liczby rodzin liczba uruchomień pompy będzie niewielka i potrwa długo.

Z reguły objętość zbiornika odbiornika oblicza się na podstawie stosunku 20 litrów na kran, łącznie z toaletą, podlewaniem roślin i innymi.

Zatrzymaliśmy się, aby wejść do rury do domu. Śmiało:

  1. Wchodzenie do rury połączone jest złączem z pięciopinową złączką. Nakręcamy złączkę na calowy otwór przez złączkę nakrętką nasadkową;
Aby połączyć koniec rury wejściowej ze złączem, użyj
  1. Na wlocie odbiornika nawijamy narożnik, który rozciągamy na odcinek rury o pożądanej długości. Jeśli to możliwe, zamiast rury i kolanka używamy elastycznego węża z kranem;

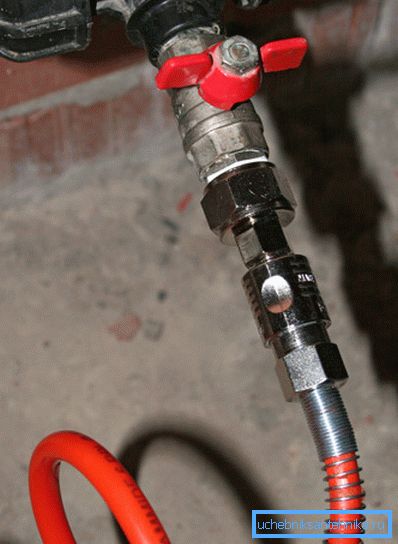

Podłączyć zbiornik z armaturą;
  1. Koniec rury odbiorczej jest połączony za pomocą zaworu kulowego z nakrętką kołpakową z dowolnym wolnym otworem w calach. Jeśli używasz węża z kranem, jego koniec jest po prostu przykręcony przez adapter ("American") do otworu dyszy;
Oto, jak podłączyć zbiornik bezpośrednio do oprawy pięciopinowej.
  1. Do dziury? cale łączą manometr;
  2. Do niezajętej dziury? cal podłączyć presostat;
Schemat pokazuje otwory do łączenia części z okuciem.
  1. Pozostały niezajęty otwór calowy złącza dystrybucyjnego jest połączony za pomocą zaworu z nakrętką kołpakową z doprowadzeniem wody do odbiornika;

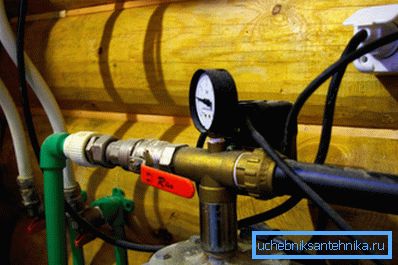

Łączymy rurę wodną (zielony) z calowym otworem złączki przez kran z amerykańskim.
  1. Przewód zasilający pompy podłączamy do zacisków przekaźnika, które będą uruchamiane i wyłączane. Obwód przełączający jest prosty i opisany w instrukcji przekaźnika. Jeśli wymagany jest rozrusznik, to jego cewka zasilana jest przez przekaźnik, a pompa jest podłączona do zacisków rozrusznika;
Przełączamy presostat i moc pompy.
  1. Osobno zasilamy przewód pompy ręcznym przełącznikiem, zaprojektowanym dla prądu rozruchowego silnika z podwójnym marginesem;
Instalujemy system ręcznego uruchamiania.
  1. Korzystając z ręcznego przełącznika, uruchamiamy sprzęt pompujący i czekamy, aż zbiornik napełni się, a system automatycznie wyłączy moc silnika pompy. Zauważamy ciśnienie na manometrze. Następnie otwieramy kilka kranów i spuszczamy wodę, aż system ponownie uruchomi pompę, a także ustawi wartość ciśnienia;

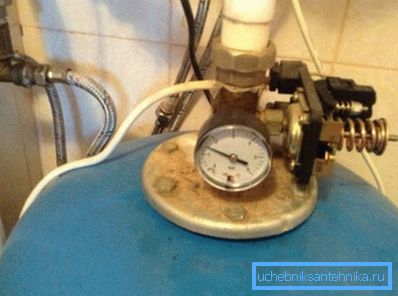

Zauważamy odcięcie ciśnienia dolnego i górnego.
  1. Porównujemy uzyskane wartości z charakterystyką paszportową odbiornika i, w razie potrzeby, dostosowujemy przekaźnik.

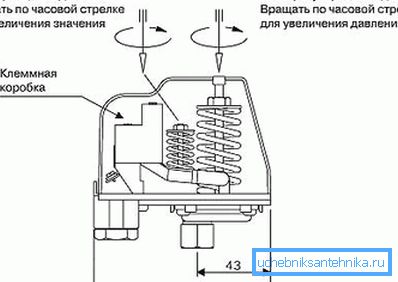

Jeśli to konieczne, wykonaj przekaźnik tuningowy.

Wniosek

Instalacja autonomicznego systemu zaopatrzenia w wodę jest bardzo odpowiedzialnym zadaniem, składającym się z wielu etapów. Niemniej cały kompleks prac można wykonać niezależnie, postępując zgodnie z punktami w naszej instrukcji (naucz się także, jak uzyskać pompę ze studni).

Film w tym artykule pokazuje proces wyraźniej.
