Jak i gdzie używano zaworu kulowego z amerykańskim

02-09-2018
Zaopatrzenie w wodę

Zastosowanie zaworu kulowego z amerykańskim ułatwia pracę z hydrauliką, zastępując usuwanie składające się z kilku elementów, w tym złączki i nakrętek zabezpieczających. Wystarczy kilka ruchów, aby połączyć dwie samocentrujące się części. Urządzenie to jest najbardziej rozpowszechnionym modelem zaworów i kształtek, najczęściej wykorzystywanym w rurach gazowych i wodnych. Poniżej przeanalizujemy ten produkt bardziej szczegółowo.

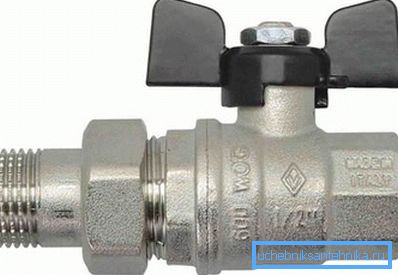

Zawór kulowy prosty z amerykańskim na 1 2 cale

Budowa

Zastanów się, co zawór kulowy i jego urządzenie:

  1. Mechanizm składa się z korpusu i dwóch długości rur, przez które przechodzi czynnik roboczy.
  2. Materiał tego zaworu jest często stalowy, ale może również być żeliwem, mosiądzem i łączonymi opcjami z częściami z polipropylenu.
  3. Korpus ma kulę z wewnętrznym otworem, który może być taki sam jak odcinek rury lub nieco mniejszy.

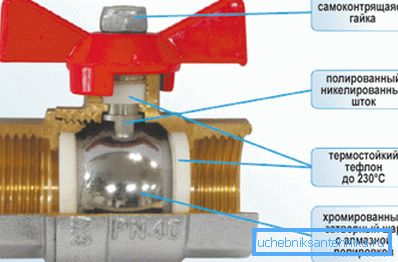

Na zdjęciu - zawór kulowy w rozcięciu
  1. Regulacja dźwigu odbywa się za pomocą dźwigni połączonej z prętem w jej górnej części. Pozwala to kontrolować objętość medium przechodzącego przez zawór lub całkowicie blokować jego przepływ.

Amerykanka

Teraz rozważ urządzenie, które nazywa się "amerykański", aby zrozumieć, dlaczego jest ono potrzebne. Osobliwością tego produktu jest to, że pozwala on rozbić się w bagażniku bez obracania rury.

Osiąga się to poprzez uwzględnienie w projekcie nakrętek nakrętki zaworu, z przymocowaną pod nimi uszczelką z uszczelką. W związku z tym regulacja odbywa się za pomocą specjalnego osiowego mocowania, gdy tylko dwie duże nakrętki podlegają obrotowi.

Kula dźwigowa z amerykańskim używa zasady wzajemnego obrotu, prowadząc do stałego mocowania wszystkich pozostałych szczegółów projektu. Ma specjalne złącze wtykowe, więc dokowanie przy pomocy rury wymaga tylko dokręcenia dwóch przeciwnakrętek, co jest bardzo wygodne. Zapewnia to niezawodność i szczelność połączenia dzięki zastosowaniu nakrętki kołpakowej, która ma uszczelkę w postaci podkładki wewnętrznej.

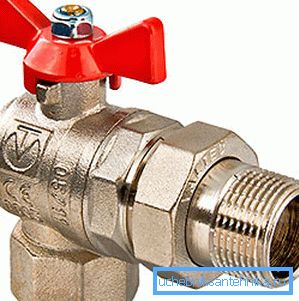

Zawór kątowy z amerykańskim na 3 4 du20

Ponadto konstrukcja ta minimalizuje zmniejszenie ciśnienia przepływającego przez nią medium, co również jest ważne.

Wskazówka: podczas instalowania czujników i liczników zaleca się instalowanie produktów takiego planu, aby uzyskać dokładniejsze wyniki.

Większość ekspertów uważa produkt za jedną z najbardziej niezawodnych części zaworów. Jeśli chcesz odłączyć grzejnik od instalacji grzewczej bez dodatkowego wysiłku, zalecamy połączenie zaworów kulowych z amerykańskim z obu stron. Możesz również wyregulować ciśnienie i ciśnienie wody w systemie własnymi rękami, wpływając na temperaturę nagrzewnicy i ogrzewanie w pokoju.

Oprócz podłączenia grzejników do instalacji grzewczej, produkty służą do montażu:

  • kotły;
  • podgrzewane wieszaki na ręczniki;
  • pompy;
  • kotły;
  • różne filtry.

Rodzaje sprzętu

Przed zakupem produktu konieczne jest zrozumienie jego odmian i do czego są przeznaczone te lub inne modyfikacje. Rozważmy bardziej szczegółowo klasyfikację urządzeń sanitarnych tego typu:

W kierunku rurociągu
  1. Bezpośredni typ żurawia zainstalowanego na płaskiej rurze.
  2. Narożnik - montaż wykonuje się na części narożnej odpowiadającej kątowi 90 °.
Długopis
  1. Butterfly - stosuje się na produktach o małych przekrojach, ponieważ do obracania zaworu wymagane jest użycie małej siły.
  2. Dźwignia - układanie rurociągów o dużym przekroju dzięki zastosowaniu dużej siły do ​​obrócenia zaworu. Duża długość uchwytu nie zawsze pozwala na wygodne korzystanie z urządzenia sanitarnego.
Rozmiar zbrojenia
  1. Najbardziej powszechnym produktem w życiu codziennym jest O 1 cala lub O 3/4.
  2. Są opcje i większa średnica - na 1 1 2 i 2.

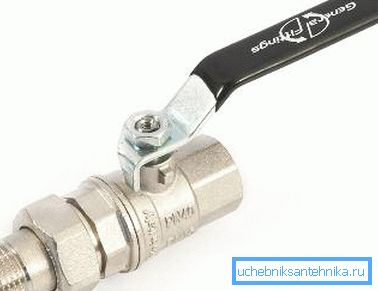

Regulacja tego urządzenia odbywa się za pomocą dźwigni uchwytu

Istnieje również kilka podgatunków:

  1. Dekoracyjny - ten sam dźwig, tylko oryginalny wygląd, którego nie można kupić w każdym sklepie, jest często używany do różnych decyzji projektowych.
  2. Specjalnie wykonana część i do specjalnych zadań, często w przypadku niestandardowej średnicy rury.
  3. Z innym gwintem, marka:
    • BB - wewnętrzny z dwóch stron;
    • NN - zewnętrzny po obu stronach;
    • NV - wszechstronny (zewnętrzny z jednej strony, wewnętrzny z drugiego).

    Wskazówka: zakup dźwigów tej modyfikacji zapewnia łatwość obsługi i eliminuje problemy związane z toczeniem.

    Cena produktu zależy od producenta i waha się od 3 USD (Neptun) do 10 USD (Bugatti). Przy wyborze urządzenia jego średnica i średnica muszą być takie same.

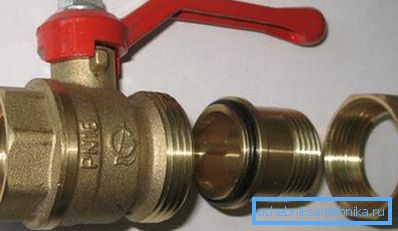

    Dopasowanie amerykańskie

    Etapy instalacji urządzeń

    Instrukcje dotyczące instalacji produktu są proste, wystarczy kupić specjalny klucz odpowiedni dla "amerykańskiego".

    1. Sprawdź przed instalacją integralność wątku na rurze, w razie potrzeby zaktualizuj. Usuń ze starego wątku resztki taśmy, uszczelki i pakuły. Ostrożnie wyczyść cewki, aby uzyskać doskonałą czystość.
    2. Uszczelnić gwinty rur dla zapewnienia szczelności. taśma sanitarna.
    3. Sprawdź przed montażem - pokrętło regulacyjne musi wykonać pełny obrót, zamykając i otwierając przejście zaworu.
    4. Przekręcić zawór na 4-5 zwojów.
    5. Upewnij się, że dokręcasz nakrętki całkowicie i włącz źródło wody..

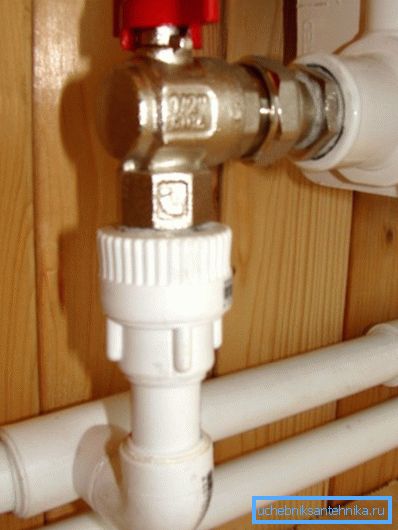

    Podłączanie dźwigu z amerykańskim do chłodnicy
    1. Obserwować punkty przyłączeniowe pod kątem wycieków przez kilka minut..

    Wskazówka: zauważysz wyciek lub woda zacznie przekopywać nakrętkę, dokręć kluczem.

    Wniosek

    Zawór kulowy z amerykańskim pozwala pozbyć się sonom sanitarnych, upraszcza podłączenie sprzętu do rurociągu. Prace instalacyjne są proste i dobrze wykonane na własną rękę. Film wideo w tym artykule będzie okazją do znalezienia dodatkowych informacji na powyższy temat.
