Jak podłączyć podgrzewacz do wody - przegląd opcji
Ciepła woda w domu jest jednym z elementów komfortowego życia. W przestrzeniach naszej wielkiej ojczyzny nie ma wszędzie scentralizowanego zaopatrzenia w ciepłą wodę, więc ludzie instalują lokalne systemy grzewcze. Ale nabycie takiego urządzenia natychmiast rodzi kolejne pytanie, jak prawidłowo podłączyć podgrzewacz wody do systemu zaopatrzenia w wodę. Wszystko, co w ten czy inny sposób jest z tym związane, omówimy dalej.

Ważne: podobne jednostki, w zależności od metody ogrzewania, dzielone są na 2 duże kierunki. Ten sprzęt gazowy i urządzenia elektryczne. Samoinstalowanie grzejnika gazowego u zwykłych osób w kolumnie jest surowo zabronione. Dlatego w dalszej części rozważymy tylko urządzenia działające na elektryczności.

Rodzaje sprzętu
Współczesny rynek jest tak mocno nasycony takimi jednostkami, że czasami zwykłym ludziom trudno jest zrozumieć tę obfitość.
Aby uniknąć błędów, ponieważ cena takich urządzeń może być dość wysoka, musisz przede wszystkim jasno określić, w jakim celu potrzebujesz grzejnika i jak często zamierzasz go używać.

Ważne: schemat podłączenia podgrzewacza wody do źródła wody w mieszkaniu i prywatnym domu nie różni się zbytnio. W szczególności stosowane jednostki są takie same. Różnica może być tylko w liczbie powiązanych z nimi elementów.

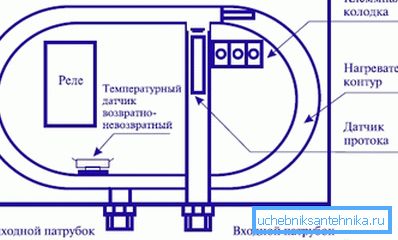

- To urządzenie przepływa i kumuluje się.. Płynący sprzęt, jak sama nazwa wskazuje, działa tylko w czasie, gdy płyn przechodzi przez urządzenie. Pojawia się zimna woda, nagrzewa się w wymienniku ciepła i wychodzi już rozgrzana. Najbardziej popularne są tu gejzery.

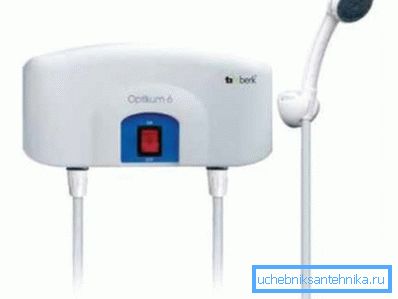

- Dostępne są również urządzenia elektryczne, które działają w podobnym układzie przepływu.. Mają kompaktowe wymiary i małą objętość, ale poważną wadą jest tutaj znaczące zużycie energii i konieczność instalacji wzmocnionego okablowania elektrycznego.
- Znacznie bardziej popularne wśród urządzeń elektrycznych są nagrzewnice akumulacyjne, lepiej znane jako kotły.. Zasada działania jest prosta, elementy grzejne są zainstalowane w zbiorniku, a znaczna ilość wody jest natychmiast podgrzewana, po czym jest zużywana w razie potrzeby. Temperatura w kotle jest stale utrzymywana przez okresowe włączanie tych samych elementów grzewczych.

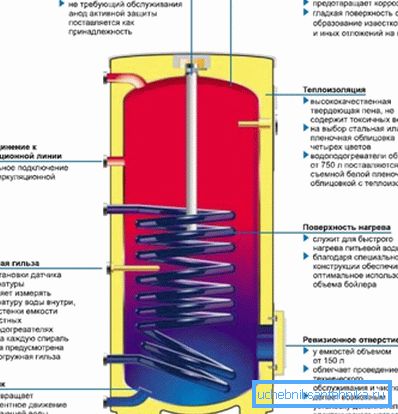

- Historia nie byłaby kompletna, gdybyśmy nie wymienili urządzeń pośredniego ogrzewania. Z reguły instaluje się je obok kotła grzewczego. W rzeczywistości są to te same kotły magazynujące, tylko woda w nich jest ogrzewana nie przez elektryczne elementy grzewcze, ale przez cewkę lub wymiennik ciepła zasilany z kotła grzewczego.

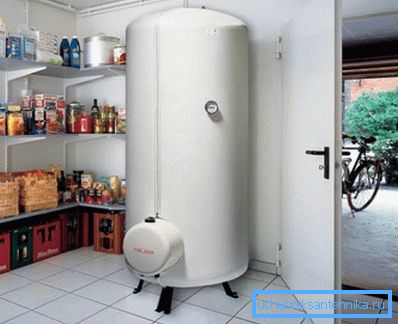

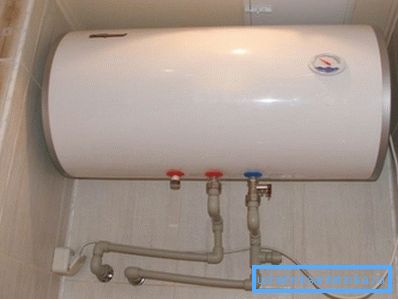

- Wszystkie podobne urządzenia mogą być montowane i podłogowe. Wydajność montowanych kotłów często nie przekracza 100 - 150 litrów, można je montować poziomo lub pionowo. Urządzenia podłogowe z reguły mają dużą objętość i mocny, czasem złożony system ogrzewania, chociaż istnieją również kompaktowe modele przeznaczone do instalacji pod zlewem.
Ważne: wszelkie instrukcje montażu grzejników poziomych lub pionowych ściśle uniemożliwiają zmianę kierunku instalacji. Innymi słowy, urządzeń poziomych nie można zainstalować pionowo i pionowo w poziomie.

Ogólne zasady instalacji
Zanim kupisz jednostkę, zdecyduj, gdzie ją umieścisz. Sprawdź, ile masz wolnej przestrzeni. Faktem jest, że kotły zaleca się instalować jak najbliżej miejsca pracy.

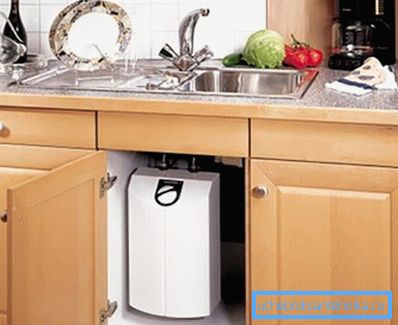

Jeśli jest to kuchnia, lepiej jest ją zamontować, nad zlewem lub pod zlewem. Ta sama zasada dotyczy łazienki. Im dalej od zbiornika będzie stawał czołg, tym większa utrata ciepła podczas transportu. Natychmiast lepiej jest wziąć pod uwagę wygodę połączenia z zimną autostradą i siecią energetyczną.
Wskazówka: można zamontować podgrzewacz wody bez przyłącza wody, ale w tym celu należy dostarczyć urządzenie z alternatywnym doprowadzeniem wody. W warunkach chałupniczych może to być zaimprowizowana wieża ciśnień o wysokości 6-10 m. Do całorocznej eksploatacji lepiej jest kupić przepompownię.

Niezależnie od tego, jakiego rodzaju urządzenia wybrałeś, podłączenie elektrycznego podgrzewacza wody do systemu zaopatrzenia w wodę zaczyna się od przymocowania go do ściany lub ustawienia urządzenia podłogowego w nieruchomej pozycji. Kotły horyzontalne często mają 2 punkty mocowania, pionowe 4.
Mocowanie zbiornika własnymi rękami nie jest z zasady trudne, najważniejsze jest, aby nie pomylić go z przekrojem śrub kotwiących. Ponadto takie urządzenia są montowane tylko na mocnych, nośnych ścianach. Otwory wiercone, kołki są instalowane i wkręty kotwiące.
Instalacja systemu skumulowanego działania

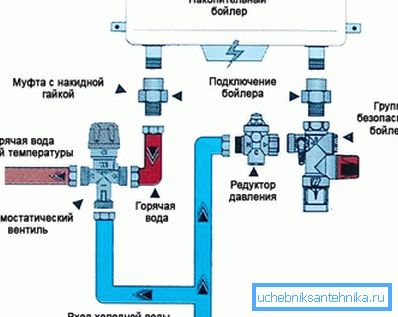

Podstawowy schemat podłączenia zasobnika do wody zasilającej składa się z kilku etapów. Przede wszystkim zdecyduj, które rury chcesz podłączyć.

Naprawiono sztywne rury wykonane z metalu lub polipropylenu jest niezawodny, ale bez odpowiednich umiejętności trudno jest zamontować. Zalecamy podłączenie podgrzewacza wody do sieci wodociągowej za pomocą elastycznych rur metalowo-plastikowych lub miękkich węży. W pierwszym przypadku będziesz potrzebować dodatkowo złączek do rur karbowanych. A w drugim tylko uzwojenie i klucze.

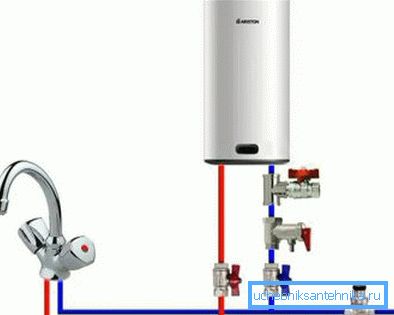

Przed podłączeniem podgrzewacza wody do systemu zaopatrzenia w wodę, zawór bezpieczeństwa jest zamontowany na rurze odgałęzienia wlotu zimnej wody na zbiorniku. Wszyscy renomowani producenci początkowo kończą swoje jednostki takim zaworem. Ale jeśli pakiet nie idzie, to trzeba go kupić. Bez takiego zaworu kocioł może po prostu wybuchnąć.
Wskazówka: w systemie zaopatrzenia w wodę mieszkań miejskich często występują znaczne spadki ciśnienia, które są wystarczająco niebezpieczne dla każdego kotła. Eksperci zalecają natychmiastowe wprowadzenie specjalnego reduktora ciśnienia do linii dostarczającej zimną wodę.

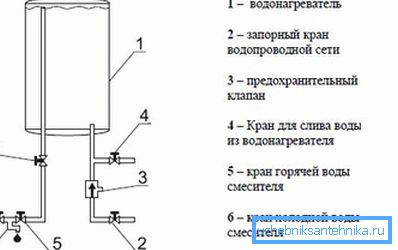

Zarówno na wlocie, jak i na wylocie są zainstalowane zawory kulowe, za pomocą których zostanie przeprowadzona regulacja pracy kotła. Po podłączeniu rur należy otworzyć oba zawory i napełnić zbiornik. Stały strumień, bez wlotów powietrza, z rury z gorącą wodą będzie sygnalizował pełnię. Następnie kocioł można podłączyć do sieci.
Schemat podłączenia elektrycznego podgrzewacza wody do źródła wody obejmuje inny równie ważny etap. To połączenie urządzenia z siecią zasilającą. Natychmiast należy zauważyć, że taki sprzęt ma dużą moc, a do tego trzeba zainstalować oddzielną linię energetyczną. W przeciwnym razie istnieje ryzyko poparzenia instalacji elektrycznej w domu lub mieszkaniu.
Idealnie, z ekranu, oddzielne wejście jest układane z miedzianego kabla o odpowiednim przekroju i instalowany jest automat wejściowy o odpowiedniej mocy. Montaż gniazda zależy od pomieszczenia. Może być zainstalowany w kuchni, aw łazience o wysokiej wilgotności, wylot będzie zbędny.

Szczególną uwagę należy zwrócić na uziemienie, bez niego narażasz swoje życie na poważne ryzyko. W domach prywatnych możesz je zorganizować, zdobywając w ziemi kilka metrów i pół metalowych szpilek. A w mieszkaniach miejskich jest uziemiony na korpusie rozdzielnicy na klatce schodowej lub w piwnicy domu.
Ważne: istnieje możliwość podłączenia dowolnego kotła elektrycznego tylko wtedy, gdy jest on całkowicie wypełniony wodą. W przeciwnym razie urządzenie po prostu się spali.
Moc jednostkowa | Aktualne obliczenia | Przekrój miedzi |
1,0 kW | 4.5A | 1 mm? |
2,0 kW | 9.0A | 1,5 mm? |
2,5 kW | 11.4A | 2,5 mm? |
3,0 kW | 13,6A | 2,5 mm? |
3,5 kW | 15.9A | 2,5 mm? |
4,0 kW | 18.2A | 4 mm? |
4,5kW | 20,5A | 4 mm? |
5,0 kW | 22,5A | 4 mm? |
6,0 kW | 27,3A | 4 mm? |
8,0 kW | 36,4A | 6 mm? |
9,0 kW | 40,5A | 10 mm? |
Tabela zalecanych przekrojów kabli miedzianych do łączenia różnych urządzeń. W przypadku przewodu aluminiowego współczynnik powiększenia będzie wynosił 1,3 - 1,5.
Podłączenie kotła przepływowego
Schemat podłączenia przepływowego podgrzewacza wody do zasilania wodą nie jest zbyt duży, ale wciąż różni się od instalacji jego akumulacyjnego odpowiednika. Po pierwsze, działania tutaj wykonywane są w nieco innej kolejności. Pierwszy to zamontowane i podłączone okablowanie. Jak wspomniano wcześniej, to urządzenie wymaga mocniejszego okablowania.
Eksperci zalecają również podłączenie przepływowego podgrzewacza wody do sieci wodociągowej zgodnie ze specjalnym schematem. Jego zasada jest podobna do instalacji grzejników z obejściem. Grzałka wcina się w linię i dodatkowo montuje się rurę z zaworem łączącym linię przeciętą przez grzałkę, omijając.

Dzięki temu, blokując kilka zaworów, woda może zostać uruchomiona bezpośrednio. W rezultacie możliwa staje się naprawa urządzenia bez odłączania centralnego źródła wody. Jeśli chodzi o rury i kształtki, są one stosowane tak samo, jak w przypadku kotłów skumulowanych.
Film wideo w tym artykule pokazuje opcje połączenia.
Wniosek
Podsumowując, należy zauważyć, że wersja przepływowa grzejnika elektrycznego jest korzystnie instalowana tylko do krótkotrwałego stosowania w małych objętościach. Jeśli potrzebujesz dużo ciepłej wody, radzimy dać pierwszeństwo agregatom skumulowanych działań.
