Jak zmierzyć rury wodne: wszystko, co musisz wiedzieć o

28-08-2018
Zaopatrzenie w wodę

Zakres rur wodnych obejmuje produkty o różnych rozmiarach. Aby nie dostać się w nieprzyjemną sytuację, gdy zakupione części nie pasują do sekcji lub innych parametrów do już zainstalowanych, ważne jest, aby każdy hydraulik nie tylko znał najpowszechniejsze średnice rur, ale także by mógł je poprawnie zmierzyć. Nasz artykuł będzie poświęcony tym pytaniom.

Im dokładniej dobieramy średnicę, tym lepsze będzie połączenie

Wymiary urządzeń sanitarnych

Podstawowe parametry

Przed analizą zakresu wielkości wody i produktów gazowych, która jest podana w odpowiednich standardach stanowych i SNiPs, musisz zrozumieć, na jakich parametrach będziemy pracować.

Podczas pomiaru tych części będziemy potrzebować następujących wartości:

  • D - średnica. Reprezentuje odległość między punktami położonymi najdalej od siebie na zewnętrznej powierzchni.
  • Doo - podanie warunkowe. Wielkość warunkowego przejścia jest równa średnicy wewnętrznego kanału rury, zaokrąglona do wartości standardowej z pewnym stopniem dokładności.

Zwróć uwagę! W oznaczeniach międzynarodowych symbole D i Dn są odpowiednio używane do oznaczenia średnicy zewnętrznej i przejścia warunkowego.

  • s - grubość ścianki. Im wyższa wartość, tym bardziej trwała będzie struktura i tym większe ciśnienie wytrzyma rura.

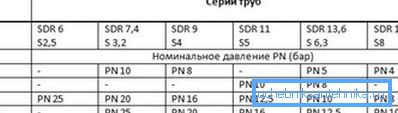

Uzależnienie SDR i wytrzymać ciśnienie

Ponadto, aby w pełni docenić możliwości danego modelu, stosuje się tak zwany standardowy współczynnik proporcji (SDR). Ta wartość jest obliczana według wzoru:

SDR = D / s

Zasadą jest, że wartość SDR jest zaokrąglana do wartości tabelarycznych, co pozwala łatwo wybrać materiał o pożądanym oporze na ciśnienie wewnętrzne.

Cale czy milimetry?

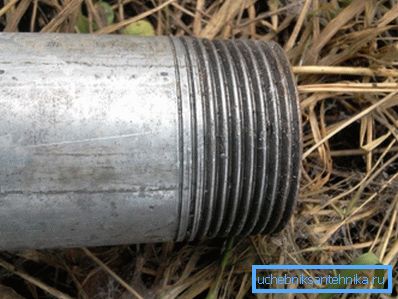

Rura wodna 32 mm lub 1 1/4 cala z gwintowanym cięciem

Kolejnym ważnym punktem jest określenie stosunku między wymiarami rur metrycznych i calowych. Wydawałoby się, że nie ma nic prostszego - wystarczy pomnożyć średnicę rury w calach o jeden cal (około 25,4 mm) i uzyskamy pożądany rezultat, ale w praktyce wszystko jest nieco bardziej skomplikowane.

Faktem jest, że cale charakteryzują gwint rury, który jest przycinany do średnicy zewnętrznej, a przy doborze rur (zwłaszcza przy wymianie wyrobów metalowych na tworzywa sztuczne) ważna jest średnica wewnętrzna.

Profesjonalni hydraulicy stosują standardowe wskaźniki:

  • Rura wodna 1 2 cale - przejście warunkowe 15 mm, średnica zewnętrzna od 20 do 22 mm.
  • Rura wodna 3 4-rurka w 20 mm, sekcja zewnętrzna od 25 do 27 mm.
  • Produkt calowy - odpowiednio 25 i 32 mm.
  • Rura wodna 1 1 2 - warunkowe przejście 40 mm, w zależności od grubości ścianki może mieć średnicę od 45 do 50 mm.

Również w naszym artykule podano tabele proporcji wymiarów calowych i metrycznych rur najczęściej stosowanych w pracy.

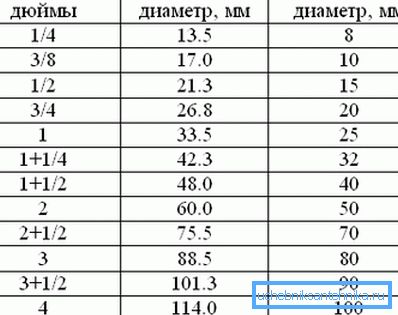

Tabela współczynników głównych rozmiarów

Przepustowość

Czasami przy wyborze części używanych do budowy komunikacji konieczne jest określenie pojemności rury o określonej średnicy.

Ta wartość wskazuje, ile płynu może przepłynąć przez kanał wewnętrzny w jednostce czasu i zależy od następujących czynników:

  • Materiał, z którego wykonana jest rura.
  • Kształt produktu (okrągły / profil).
  • Średnica warunkowego przejścia.
  • Całkowita długość konturu.
  • Obecność nachylenia i jego stopień.
  • Ciśnienie systemowe

Do obliczenia tej wartości zwykle używane są uciążliwe formuły, ponieważ hydraulicy zwykle używają standardowych, sprawdzonych w czasie rozwiązań lub używają wartości tabeli. Tak więc, zgodnie z taką tabelą, przepustowość rury wodnej wynosi 100 mm przy prędkości przepływu cieczy przy 0,3 m / s, a ciśnienie 90 Pa / m będzie wynosić około 30 tysięcy kg / h.

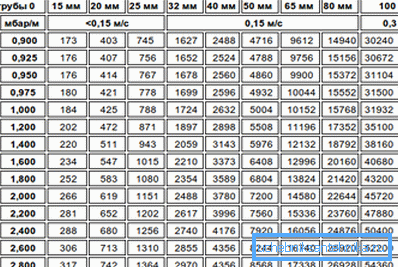

Tabela przepustowości

Zwróć uwagę! Aby nie wykonywać własnych obliczeń, możesz pobrać specjalny program kalkulacyjny.

Metody pomiaru w domu

Możesz zmierzyć rurę własnymi rękami na kilka sposobów:

  • Jeśli produkt ma wystarczająco dużą średnicę, najłatwiej jest użyć elastycznej taśmy mierniczej (idealny miernik krawiecki). Owinąć taśmę wokół rury i zmierzyć obwód w najszerszej części. Następnie obliczamy średnicę, dzieląc obwód przez liczbę "Pi", w przybliżeniu równą 3,1416.

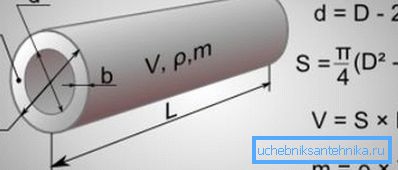

Schemat obliczeń

Zwróć uwagę! Ponieważ standardowe części są używane w życiu codziennym, instrukcja zaleca jedynie podzielenie obwodu przez 3: dokładność będzie wystarczająca.

  • Do pracy z rurami o małej średnicy można użyć suwmiarki lub mikrometra. Jeśli masz do czynienia z podobnymi zadaniami na bieżąco, lepiej kupić model z wyświetlaczem elektronicznym: jego cena jest nieco wyższa niż w przypadku standardowych wskaźników, ale jest nieporównywalnie wygodniejsza w użyciu.
  • Za pomocą suwaka można również określić wewnętrzną średnicę produktu. Aby to zrobić, w plastrze w kilku miejscach mierzymy grubość ściany, obliczamy średnią wartość tego parametru i odejmujemy ją dwukrotnie od wartości zadanej średnicy zewnętrznej.

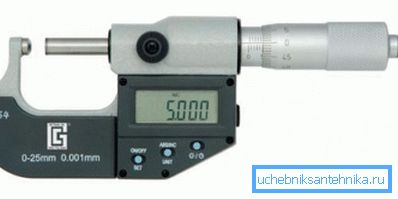

Mikrometr do rur
  • Wreszcie, aby rozwiązać problem, możesz użyć programów graficznych. Do rury, która wymaga pomiaru, stosujemy linijkę lub obiekt o wcześniej znanych wymiarach (na przykład pudełku zapałek). Fotografujemy produkt, a następnie za pomocą programów komputerowych korelujemy wymiary standardu z wymiarami rury.

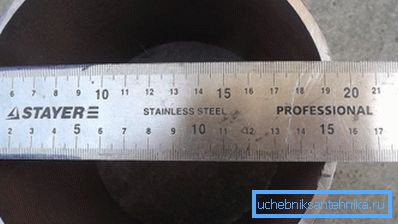

Przybliżony pomiar średnicy

Zwróć uwagę! Najczęściej technika ta jest stosowana do obiektów o dużej skali, a także do rur, do których dostęp jest bardzo trudny do uzyskania.

Wniosek

Dowiedz się, jaki produkt przed nami - rury wody 50 mm, 60 mm lub 1 1/2 cala - na kilka sposobów. Im dokładniej mierzymy, tym większe prawdopodobieństwo, że wybrana zostanie odpowiednia część do połączenia lub wymiany. Możesz dowiedzieć się więcej na temat zasad pomiaru rur produktów w wideo w tym artykule.
