Jak działa dźwig do stożka (korka)? Gdzie są używane te produkty? Do czego służy na przykład dźwig korka 11B6BK DU50? Jak dobre są te elementy zaworów w systemach grzewczych i wodociągowych na tle alternatyw? Spróbujmy odpowiedzieć na te pytania.

Co to jest

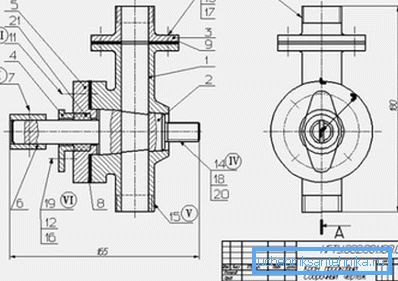

Schemat i użyte materiały

Jest to nazwa urządzenia blokującego lub regulującego, którego głównym elementem jest korek - ma kształt pełnego lub ściętego stożka z kanałem przelotowym i styka się z ciałem ze wszystkimi bocznymi powierzchniami. Nieprzepuszczalność wody, powietrza, gazu lub innego medium przenoszonego przez rurociąg jest zapewniona przez brak szczeliny między korkiem a ściankami obudowy.

Urządzenie dźwigu korkowego implikuje znaczny obszar tarcia, aw rezultacie znaczną siłę potrzebną do skrętu. Oczywiście, przy dużej średnicy rury, stanie się ona niedopuszczalnie duża; Co więcej: przylegające powierzchnie jeszcze bardziej zwiększą opór.

Właśnie dlatego do produkcji żurawi korkowych tradycyjnie stosuje się materiały odporne na korozję o niskim współczynniku tarcia - żeliwo i mosiądz.

Uwaga: ze względu na cechy konstrukcyjne i niską wytrzymałość mechaniczną stosowanych metali, średnica żurawi korkowych rzadko przekracza 100 mm, a ciśnienie robocze 16 atmosfer.

Nie ma żadnych zasad bez wyjątku: w razie potrzeby można znaleźć korek w zaworze o średnicy do 200 milimetrów w sprzedaży w stalowej walizce.

Jednak te zawory, które można znaleźć w piwnicy, ma niewiele do zrobienia:

• Aby ułatwić obrót rury stosuje się skrzynię biegów z kierownicą.
• Korek wciąż jest wykonany z żeliwa: jeśli dwa stalowe elementy są ze sobą połączone, nawet skrzynia biegów nie pomoże je złamać.

Oszczelnianie walizek

Ponieważ zawór blokuje ruch wody lub gazu w rurociągu - jest to łatwe do zrozumienia. W jaki sposób zapewnia się brak przecieków w środowisku zewnętrznym?

Napięcie

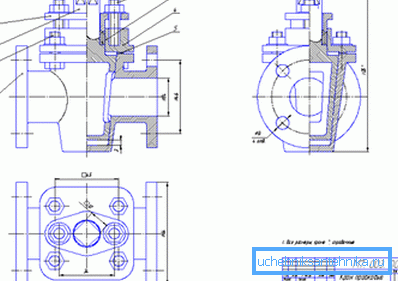

Zatyczka przechodzi przez korpus zaworu. Gwintowany trzpień podczas dokręcania nakrętki dociska nakrętkę do korpusu ze znaczną siłą. Brak luki gwarantuje brak przecieku zarówno przez zawór przez rurociąg, jak i do środowiska zewnętrznego.

Co ciekawe: kiedy zawór działa, jakość powierzchni szlifujących poprawia się z czasem.

Wiosna

Zawór gazu z korka, który można zobaczyć na kuchence gazowej w większości mieszkań w Rosji, jest nieco inaczej ułożony: korek przyciska się do ciała za pomocą sprężyny, a nie nakrętki. Mała siła zaciskająca, w połączeniu ze smarowaniem, zapewnia umiarkowany wysiłek, aby obrócić zatyczkę; jednak maksymalne ciśnienie robocze konstrukcji jest większe niż małe.

Gruczoł

W końcu na dużą skalę zastosowano zawór korkowy i dławnicowy do ogrzewania i zaopatrzenia w wodę: uszczelnienie dławnicy wokół trzonu zapewniało brak wycieków. Z reguły stosowano pleciony grafitowy gruczoł.

Sposób zaciskania uszczelnienia zależy zwykle od materiału zaworu:

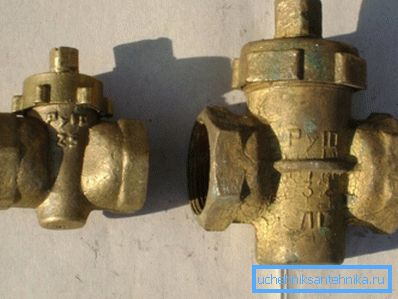

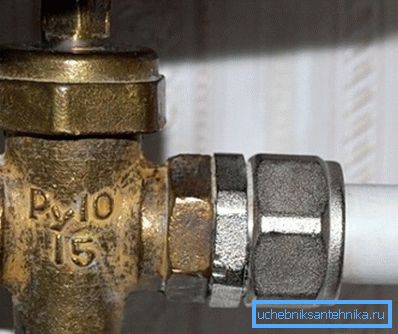

• Produkty mosiężne stosowane nakrętki zaciskane.
• Żuraw korkowy często używał pary śrub do dociskania dławika do łapek obudowy w celu zaciśnięcia dławika.

Sposoby połączenia ciała z rurociągiem

W rzeczywistości są tylko dwa z nich:

• Kołnierz. Sąsiednie kołnierze są przyciągane do siebie od czterech do ośmiu śrub; szczelność jest zapewniona przez paronit lub gumową uszczelkę.
• Gwintowane lub łączące. Do uszczelniania używa się lnu sanitarnego i sztucznych materiałów uszczelniających.

W zależności od średnicy nominalnej rurociągu łączącego wskazane jest zdalne sterowanie (przejście warunkowe) zaworu. Dokumentacja krajowa używa systemu metrycznego; Pilot zdalnego sterowania z grubsza odpowiada średnicy wewnętrznej rurociągu w milimetrach. Importowane towary są częściej oznaczone w calach:

Aplikacja

Podajmy przykłady użycia żurawi korkowych w ich różnych egzekucjach.

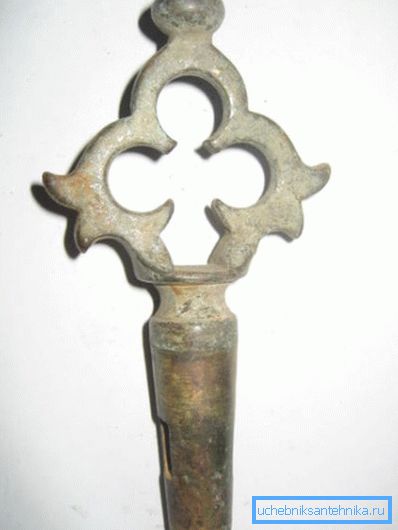

• Najbardziej oczywistym przykładem jest kran samowar. Korek w nim jest trzymany w ciele dźwigu tylko własnym ciężarem.

• Sowieckie miksery z wyłącznikiem dźwigni nie były zbyt wygodne w użyciu i często płynęły; ale były praktycznie nie do zniesienia. Złamanie dźwigni lub korka nie było trywialnym zadaniem.

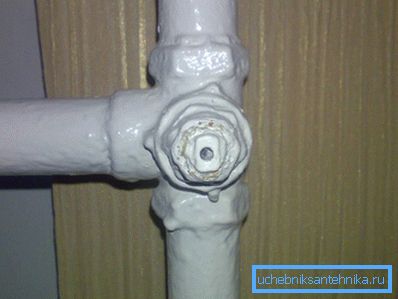

• Zastosowano trójdrogowe zawory odcinające w celu dostosowania temperatury w mieszkaniach: w zależności od położenia, umożliwiły przepływ płynu chłodzącego przez akumulator, przez zworkę lub całkowicie ją zablokowały.

Nawiasem mówiąc: ostatnia funkcja żurawia była przyczyną zaciekłej nienawiści do mechaniki obsługującej osiedla zbudowane przez Chruszczowa. Nie można było od razu dowiedzieć się, który z lokatorów na riser zablokował kran.

• Wspomnieliśmy już o żurawiach gazowych typu radzieckiego. Zawór korkowy znajdujący się na tle śruby, która wówczas była szeroko rozprowadzana, wyglądał na znacznie bardziej niezawodny i nie gwarantował żadnych nieszczelności.

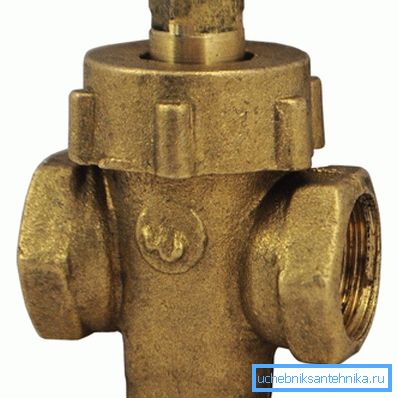

• W końcu, wraz z zaworem śrubowym, dławnica z korka była najbardziej rozpowszechnionym elementem zaworów odcinających systemów grzewczych i wodociągowych w latach 60. i 80. ubiegłego wieku. To właśnie tam, w szczególności, użyto masywnie zaworu 11B6BK DU50 wspomnianego na początku naszego materiału: był on montowany na wkładce zaopatrzenia w ciepłą wodę i ogrzewanie w węzłach windowych.

Mocne i słabe strony

Jak wyglądają korkowe zawory w porównaniu z alternatywnymi instalacjami?

Zacznijmy od pochwały w ich adresie.

Plusy

• W przeciwieństwie do zaworów śrubowych, nie muszą one być zorientowane w określony sposób w kierunku przepływu wody. Zawór szczelinowy nie zagraża po prostu z powodu jego braku.
• Prosty i szeroki kanał w korku powoduje dość umiarkowany opór hydrauliczny - znowu, w przeciwieństwie do kanałów nawijania w zaworze śrubowym.
• Z tego samego powodu zawory korkowe nigdy nie są zatkane przez kamień, piasek i rdzę. Śmieci po prostu nie mają gdzie się w nich zatrzymać.
• Z nowoczesnych zaworów kulowych korki korzystnie różnią się większą odpornością na wysokie temperatury.

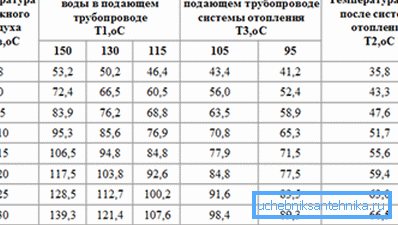

Przy okazji: 150 C, maksymalne wartości dla zaworu kulowego, to granica temperatury na linii zasilającej głównego ogrzewania w szczycie zimowego chłodu. Wyższe wartości są osiągalne tylko w systemach ogrzewania parowego, które są obecnie wykorzystywane tylko w kilku przedsiębiorstwach przemysłowych.

Przeciw

Doświadczenie autora w zakresie zaworów korkowych w systemach grzewczych i wodociągowych pozwala na sformułowanie następujących głównych skarg na ich temat:

• A także zawory żeliwne i mosiężne z długim wrzenia. Zwrócenie ich po pięciu latach bezczynności wymaga wysiłku, który jest w stanie porwać nitkę na sgonie.
• Po okresie bezczynności najmniejszy obrót zaworu prowadzi do wycieku wody przez dławik. Tak, jest to problem - wspólny dla wszystkich produktów z dławnicami; jednak w przypadku zaworu śrubowego jest on rozwiązywany przez jego pełny otwór. Tutaj musisz ponownie napełnić gruczoł.
• Przy okazji, o gruczole: można go wypełnić tylko przez pierwsze blokowanie i upuszczanie wody. Jaki jest powód instrukcji? Jeśli otworzysz zawór pod ciśnieniem, zmieniona wtyczka prawdopodobnie spłynie na twoją twarz z przodu przepływu wody. W najlepszym razie zimne, w najgorszym, upalne.

Dla porównania: zawór z ziemią policzki do pakowania farszu własnymi rękami na tyle, by zablokować.

• Przed otwieraniem lub zamykaniem zawór rozluźniający należy rozluźnić, czemu towarzyszy wyciek wody. Szczególnie dotykając, kiedy jesteś pod zastawką. Jeśli nie poluzujesz nakrętki napinającej, istnieje realna szansa na oderwanie nici od korka.
• Wędzisko do toczenia należy chwytać za pomocą regulowanego, klaksonu lub (najczęściej) klucza gazowego. W rezultacie często używane dźwigi są łatwo rozpoznawalne przez zaokrąglone, jeśli nie praktycznie nieobecne, powyżej pręta.
• Mimo wszystko cena zaworu korkowego nie jest niższa i często wyższa niż odpowiednik kulki tego samego rozmiaru.

Wniosek

Wyniki są raczej rozczarowujące. Przestarzały projekt już przegrał walkę o rynek łączności hydraulicznej i może być stosowany tylko w wysoko wyspecjalizowanych rurociągach przemysłowych.

W domach, w których pod grzejnikiem znajduje się trójdrogowy zawór korkowy, możemy tylko zalecić wymianę przewodów zasilających tak szybko, jak to możliwe.
