Montaż studni dla zewnętrznej części systemu kanalizacyjnego

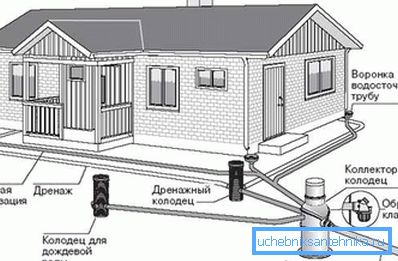

Przy budowie zewnętrznej części sieci kanalizacyjnej nie można obejść się bez studni. Mają inny cel, rozmiar i mogą być wykonane z różnych materiałów budowlanych. Montaż studni ściekowych na dole № 2-04-03-85.

Rodzaje budynków

Dokument regulacyjny nosi nazwę "Kanalizacja - zewnętrzne struktury i sieci" i identyfikuje następujące kategorie obiektów.

Cel studni

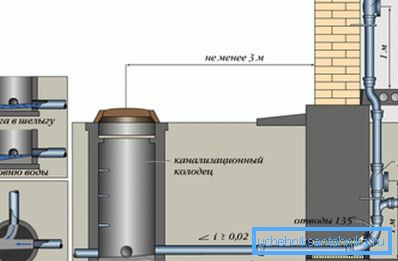

1. Oglądanie lub poprawianie odpowiedników używany do kontrolowania pracy rurociągu, a także usuwania blokad. Ich uporządkowanie jest konieczne, jeżeli sieć ma znaczną długość. Pierwsza konstrukcja jest umieszczona w odległości od 3 m do 12 od punktu, w którym rura kanalizacyjna opuszcza budynek.

Zwróć uwagę! SNiP wymaga zainstalowania studzienek własnymi rękami, jeśli średnica rur wynosi do 150 mm - co 35 metrów, jeśli ich rozmiar jest większy - po 50 metrach. To jest na stronach bezpośrednich. Ponadto takie urządzenia są potrzebne: na zakrętach sieci, przy zmianie przekroju rur lub nachylenia, na odgałęzieniach systemu.

1. Obracanie urządzeń zamontowane na zakrętach systemu, ponieważ są potencjalnymi obszarami blokad. Mogą jednocześnie odgrywać rolę oglądania.
2. Upuść analogi są budowane, gdy teren ma trudny teren, a różnica między poziomami rur jest większa niż 50 m.
3. Studnie nodalne instrukcja wymaga umieszczenia w punktach przecięcia kilku gałęzi sieci.
4. Urządzenia do akumulacji i filtracji - są to urządzenia odbiorcze w autonomicznych systemach kanalizacyjnych. Zbiorcze odpowiedniki są szczelne i wymagają okresowego czyszczenia. Instalacja studzienki odwadniającej jest niezbędna do filtrowania ścieków i wody atmosferycznej do gleby.

Materiały i rozmiary

1. Kamienne obiekty do ścieków zbudowane są z cegły, monolitycznego lub prefabrykowanego betonu. Filtrowanie analogów można zbudować z poziomu rozruchu.
2. Plastikowe analogi są wykonane z polichlorku winylu, polipropylenu i polietylenu.
3. Ponadto możliwe jest wykonanie odwiertu kanalizacyjnego z połączenia tych materiałów.

Zgodnie z normami średnica urządzeń powinna być następująca:

• jeżeli rurociąg ma przekrój poprzeczny do 150 mm - nie mniej niż 70 cm;
• 150/600 mm - 100 cm;
• 600/700 mm - 125 cm;
• 800/1000 mm - 150 cm;
• Od 1200 mm i więcej - 200 cm.

Układ przedmiotów

Budowa każdego rodzaju studni kanalizacyjnej powinna rozpocząć się od przygotowania i prac wykopowych - ułożenia wykopu i wykopu.

Kolejność prac przygotowawczych

Działania przygotowawcze obejmują takie fazy.

1. Oznakowanie miejsca.
2. Wyburzenie roślinności, która zakłóca pracę.
3. Rozmieszczenie tymczasowego wyjścia lub drogi do strony.

Podczas układania pestki procedura wygląda następująco.

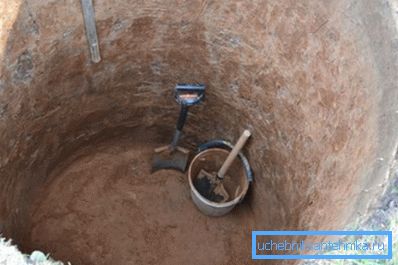

1. Kopanie dołów ręcznie lub za pomocą specjalnego sprzętu.
2. Czyszczenie i ubijanie jego dna.
3. Weryfikacja za pomocą zanurzenia głębokości i średnicy dołu, a także kątów nachylenia jego ścian.
4. Jeśli studnia będzie wykonana z materiałów podobnych do kamienia - hydroizolacja dna za pomocą pokrycia dachowego i masy bitumicznej.

Studnie z materiałów podobnych do kamienia

Jeśli instalacja odwiertów zostanie przeprowadzona, wykonaj następujące kroki.

1. Rozmieszczenie podstawy - ułożenie gotowej płyty lub wylanie jastrychu o grubości 10 cm z betonowego roztworu o znaku m-50.
2. Montaż tac żelbetowych m-100, wymagana forma.
3. Uszczelnianie za pomocą końcówek bitumu i zaprawy.

1. Hydroizolacja za pomocą mastiksu bitumicznego wewnątrz elementów betonowych.
2. Następnie należy odczekać 3/4 dni, aby taca była wystarczająco sucha.

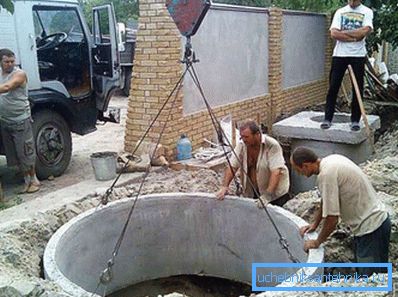

3. Następna jest instalacja studni pierścieni i płyt stropowych, mieszanka cementowo-piaskowa m-50.
4. Następnie trzeba pocierać fugi między prefabrykowanymi elementami konstrukcji.

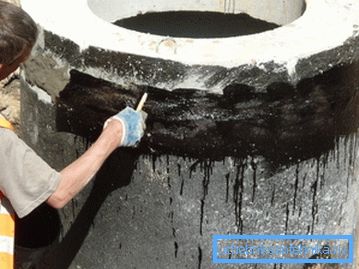

5. Po wyschnięciu szwy są izolowane bitumem.

1. Następnie taca jest otynkowana i prasowana.
2. Ponadto, w miejscach wejścia rur, wykonany jest gliniany zamek, 30 cm szerokości i 60 cm wyższy niż zewnętrzna średnica rury.

Zwróć uwagę! Następnie musisz przetestować studnię. W tym celu należy wypełnić go wodą przez 24 godziny. Wcześniej tymczasowe wtyczki są umieszczane na rurach. Jeżeli nie wykryto wycieku, uznaje się, że test minął.

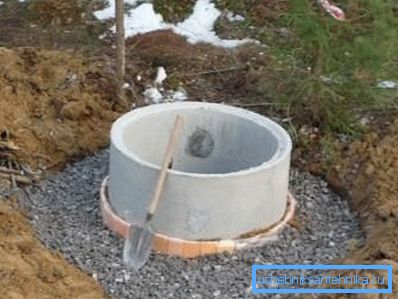

1. Następnie szczelina między ściankami studni a otworem wypełniona jest ziemią lub żwirem, który następnie zostaje staranowany.

1. Następnie, wokół obwodu szyjki konstrukcji, wylewa się chodnik z betonu o szerokości 150 cm.

Jeżeli studnie są sztormowe, to jest wyposażone w luk kratowy, pełniąc dodatkowo funkcję zlewni. Podczas układania systemu drenażowego studnia może pełnić funkcję drenażu poprzez specjalne otwory w ścianach.

Należy pamiętać, że istnieje niewielka różnica w projektowaniu gotowych elementów betonowych w zależności od ich przeznaczenia.

Akceptowane oznaczenia prefabrykatów:

• KDK i KFK są przeznaczone do odprowadzania ścieków bytowo-gospodarczych;
• KLK i KLV - dla "wód burzowych";
• КДН i КДВ służą jako element systemów odwadniających. Instalacja hydrantu w studni z betonowych pierścieni jest możliwa, jeśli budynek jest wstępnie ogrzany.

Budowa konstrukcji elewacyjnych jest trudniejsza niż poprzednie, ponieważ mają bardziej złożoną strukturę.

W nich, poza układem tacy, często konieczne jest przeprowadzenie:

• instalacja pionu;
• tworzenie podlewania;
• montaż ściany do rozbijania wody;
• praktyczne wyposażenie;
• ułożenie dołu

Plastikowe analogi

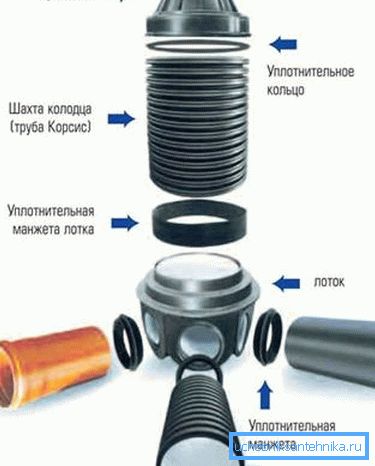

Nowoczesna alternatywa dla kamiennych kanałów - plastikowe odpowiedniki.

1. Ich zastosowanie znacznie przyspiesza i upraszcza budowę, ponieważ nie potrzeba wielu etapów pracy.
2. Ich instalacja nie wymaga użycia specjalnego sprzętu.
3. Nie wymagają impregnacji.
4. Cena plastikowych cystern jest stosunkowo niewielka.

Zwróć uwagę! Niektórzy eksperci mówią o niewystarczającej wytrzymałości studni polimerowych na obciążenia ściskające. Jednak nie podają dokładnych faktów. Co więcej, w autonomicznych sieciach nie ma obciążeń, które mogłyby zdeformować lub rozerwać plastik.

Dużym plusem takich produktów jest łatwość instalacji, a szacunki dotyczące demontażu odwiertów tego typu są również mniejsze. Na przykład, podczas ich używania konieczne jest wykopanie rowów, które są znacznie mniejsze.

Instalacja rurociągów jest również ułatwiona. Studnie polimerowe są produkowane z wypuszczeniami, które dokładnie odpowiadają standardowym rurom wykonanym z cementu azbestowego, metalu i plastiku. Na tej podstawie, po ich instalacji, struktura może zostać podłączona do systemu kanalizacyjnego w ciągu kilku minut.

Wniosek

Zanim zbudujesz zewnętrzną część sieci kanalizacyjnej, zastanów się dokładnie nad wszystkimi punktami. Zdecyduj się na rodzaje studni, które potrzebujesz i wybierz materiał dla nich. Należy wziąć pod uwagę, że koszt instalacji studzienki kanalizacyjnej będzie mniejszy niż koszt betonu (patrz również artykuł Samodzielna naprawa studni).

Podczas przeglądania wideo w tym artykule możesz uzyskać więcej informacji na ten temat.
